Criar uma visualização de mapa de árvore para um widget de detalhamento
Versão de lançamento: Washingtondc
Atualizado 1 de fev. de 2024
3 min. de leitura
Para exibir uma hierarquia de elementos de detalhamento, use uma visualização de mapa de árvore.
Antes de Iniciar
Função necessária: pa_power-user ou admin
Por Que e Quando Desempenhar Esta Tarefa

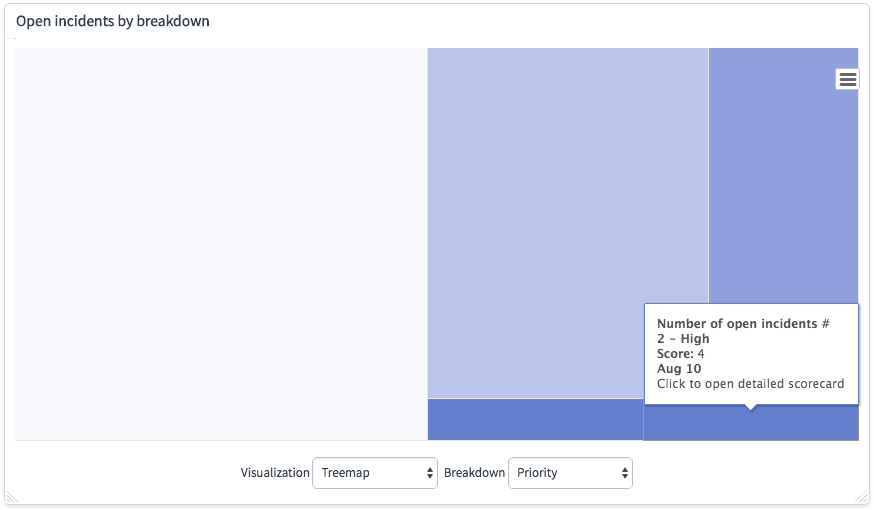

Se os elementos de um detalhamento diferirem em favorabilidade, ou se você quiser comparar cada elemento de detalhamento com um destino do indicador, poderá usar um mapa de árvore. Os mapas de árvore usam retângulos aninhados com o tamanho que representa a proporção relativa do elemento e a cor que representa a favorabilidade.Figura 1. Visualização de mapa de árvore
Procedimento
Navegar até Todos > Performance Analytics > Widgets e clique em Novo.
No campo Nome, dê ao widget um nome que reflita as informações que estão sendo exibidas.
No campo Tipo, selecione Detalhamento.
Se você alterar o valor de Tipo depois de preencher outros campos, esses campos serão apagados.
No campo Visualização, selecione Mapa de árvore.
Você pode permitir que o usuário alterne entre visualizações. Selecione Mostrar seletor de visualização na guia Configurações de exibição.
No campo Indicador, selecione o indicador principal que você deseja dividir.
Selecione o detalhamento para agrupar as pontuações.
Você também pode definir um detalhamento e um elemento para filtrar as pontuações.
Para que o widget mostre pontuações agrupadas pelos elementos de um detalhamento, selecione um detalhamento no campo Detalhamento. Não selecione um elemento ou um segundo detalhamento.
Você pode fazer com que o widget mostre elementos diferentes, dependendo das características do visualizador. Para fazer isso, especifique um filtro de elementos na guia Configurações de elemento. Não especifique um elemento no campo Elemento. Você pode personalizar somente os elementos de detalhamento de primeiro nível. Para obter mais informações, consulte Recursos visuais personalizados.
Para que o widget mostre pontuações filtradas por um elemento de um detalhamento e agrupadas pelos elementos de outro detalhamento, selecione o detalhamento de filtragem e o elemento nos campos Detalhamento e Elemento. Em seguida, selecione o detalhamento de agrupamento no campo Segundo Detalhamento. O widget mostra pontuações para cada elemento do segundo Detalhamento, mas somente se elas corresponderem ao primeiro Detalhamento e Elemento.
Nota:
Os detalhamentos de segundo nível devem ser habilitados no registro do indicador, na guia Coletar matriz de detalhamento.
Para ter um segundo detalhamento, o elemento Seguir deve estar desabilitado. Os detalhamentos do painel contam como um nível de detalhamento dos dois possíveis.
O widget também pode mostrar pontuações agrupadas por um detalhamento e filtradas por um elemento que o usuário seleciona em um painel de detalhamento. Selecione o detalhamento de agrupamento no campo Detalhamento. Em seguida, selecione Seguir elemento conforme descrito em uma etapa posterior.
Importante:
Se o widget for para um indicador de fórmula, todos os indicadores que contribuem na fórmula devem oferecer suporte ao detalhamento. Caso contrário, uma mensagem de erro em vez de um valor aparecerá no widget em um painel.
No campo Método de coloração, selecione se deseja classificar a favorabilidade com base na pontuação, na mudança para pontuação, no percentual de mudança ou em uma meta de indicador.
Selecione a cor que indica um positivo no campo Cor positiva.
Dependendo do método de coloração, pode ser necessário selecionar uma cor Negativa
Opcional: Preencha qualquer um dos seguintes campos:
Campo
Descrição
Série de tempo
Execute uma função nas pontuações de um período específico, como aplicar uma soma ou média de 7 dias. sejam aplicadas ao indicador. Para obter mais informações, consulte Aplicar agregações de séries temporais.
Nota:
Os calendários comercial e fiscal não são compatíveis com agregações de séries temporais. Você não pode definir uma agregação de série temporal em um widget para um indicador que usa esse calendário.
Classificação ativada
Direção da classificação
Classifique os dados no atributo Classificar em. Em seguida, selecione se deseja classificar em ordem crescente ou decrescente.
Nota:
O sistema tenta classificar os dados com base nas pontuações do trabalho de coleta mais recente. Se o trabalho mais recente não coletou nenhuma pontuação, a configuração Classificar em será ignorada.
Esquema de cores
Um espetro de cores para as pontuações de todos os detalhamentos. Se apenas um detalhamento for mostrado, somente a primeira cor será usada.
Se você não especificar um esquema de cores, as cores definidas na propriedade do sistema glide.ui.chart.default.colors se aplicarão.
Você pode criar seu próprio esquema de cores em vez de usar um esquema de cores fornecido. Para obter mais informações, consulte Criar um esquema de cores.
Opcional: Revise as guias de Configurações e altere as configurações conforme desejado.
