Criar um filtro de transição manualmente

Crie um filtro de transição para atender às suas necessidades e aplique-o para exibir o resultado no gráfico do processo.

Antes de Iniciar

Função necessária: sn_process_optimization_analyst, sn_process_optimization_power_user ou sn_process_optimization_admin

Procedimento

1. Navegar até Espaços > Espaço de mineração de processos.
2. Abra um projeto para o qual você deseja definir o filtro de transição.
3. Vá para a guia Workbench do analista.

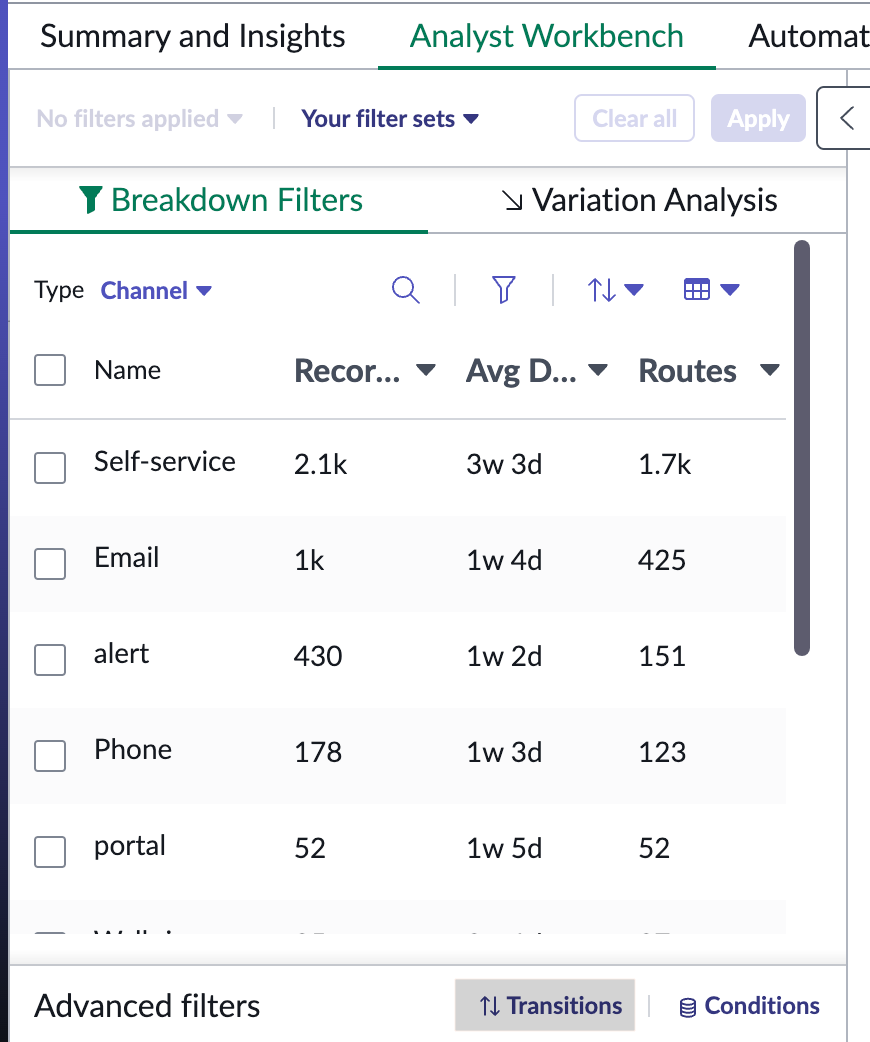

4. Selecione Transições na área de Filtros avançados.


   O formulário de filtro de transição é exibido.

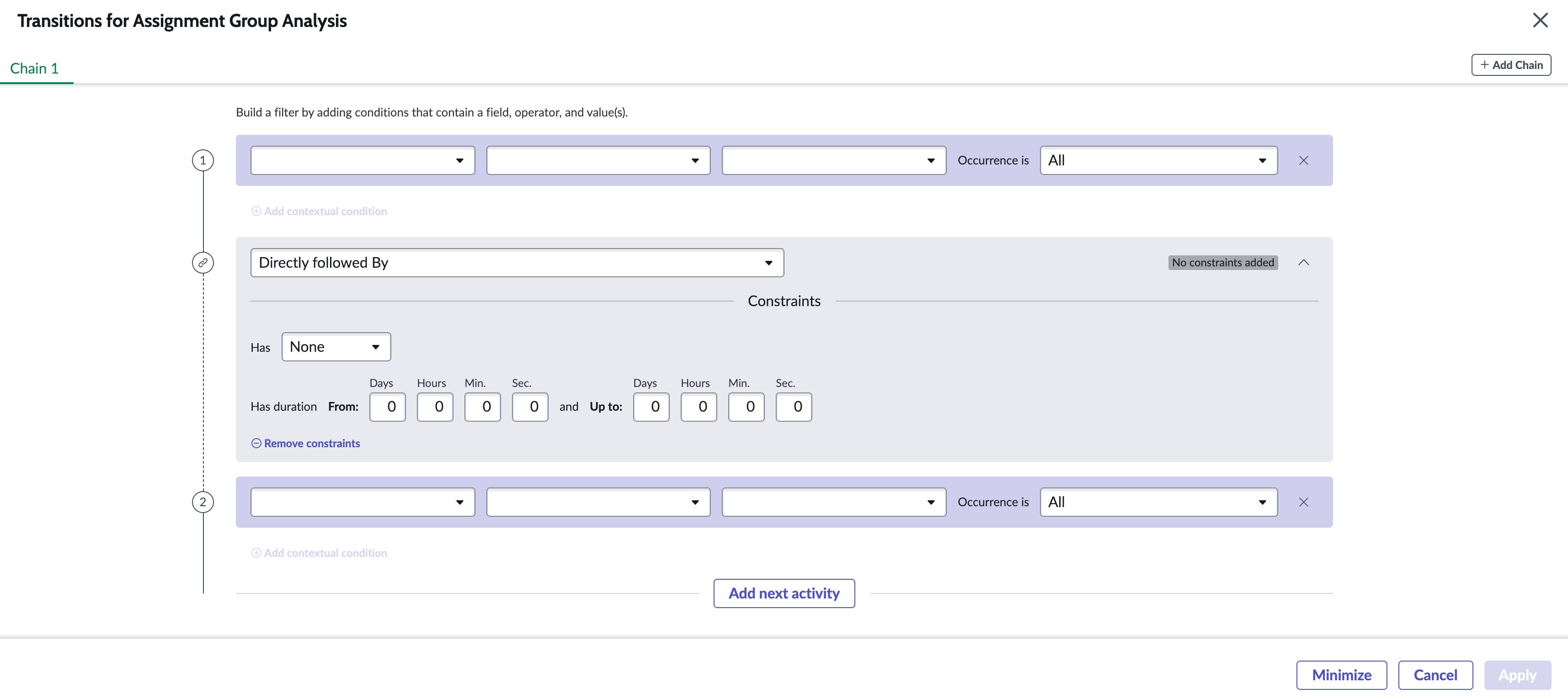

5. Preencha o formulário de filtro de transição com as condições necessárias.

   1. Defina uma atividade adicionando condições que contêm um campo, operador e valores.
      Use o campo Ocorrência é para definir se o filtro se aplica à primeira, à última ou a todas as ocorrências dessa condição.
   2. Use o botão Adicionar condição contextual para definir condições contextuais adicionais para esta atividade.
      Use os botões e e ou para criar quantas condições contextuais forem necessárias.
   3. Selecione Adicionar próxima atividade para definir outra atividade nesta cadeia.
      Depois de criar uma nova atividade, uma seção de Relacionamento aparece entre as duas atividades. Esta seção define o relacionamento entre as atividades imediatamente acima e abaixo dele.
   4. Selecione um relacionamento entre suas atividades.
      • Seguido diretamente por
      • Eventualmente seguido por
      • Não seguido diretamente por
      • Não seguido eventualmente por
   5. Selecione ( ) ao lado de Texto sem restrições adicionadas para editar restrições para este relacionamento.
      Depois de criar uma restrição, você pode selecionar ( ) para minimizar o editor de restrição.
   6. Selecione + Adicionar cadeia (no canto superior direito) para criar uma cadeia adicional de atividades.
      Uma cadeia é um conjunto de atividades vinculadas. Crie uma nova cadeia para definir um conjunto separado de atividades relacionadas que também deve ser avaliado como verdadeiro, mas não tem um relacionamento com as atividades em outra cadeia. Depois de criar uma nova cadeia, você pode navegar entre as cadeias usando a Cadeia <number> guias na parte superior da janela.
   7. Quando terminar de criar seu filtro, selecione Aplicar para salvar e retornar ao Workbench do analista.
   8. Quando terminar de criar seu filtro, selecione Aplicar para salvar e retornar ao Workbench do analista.
      A tarefa é executada em segundo plano.
6. Quando a tarefa for concluída, selecione Exibir resultado no painel Tarefas programadas do Workbench do analista.
