Affichage des relations de répartition sur les tableaux de bord

Un widget de répartition peut afficher des éléments de répartition de 1er niveau liés à l’élément sélectionné pour le tableau de bord. Le widget doit se trouver sur un tableau de bord de répartition, et ce tableau de bord doit inclure les sources de répartition des répartitions connexes.

Remarque :

Vous ne pouvez pas sélectionner plus d’un élément sur le tableau de bord d’un widget qui affiche des relations de répartition.

Prenons l’exemple d’un indicateur tel que Nombre d’incidents ouverts. Cet indicateur utilise la répartition de l’emplacement. La répartition Emplacement possède trois relations de répartition entre ses propres éléments. Pour un élément de Location, ces relations sont les suivantes :

• Emplacements parents, dont la valeur ID système se trouve dans le champ Parent d’autres éléments d’emplacement.
• Emplacements enfants, dont les champs Parent ont la valeur ID système d’un autre élément Emplacement.
• Emplacements frères, composés d’éléments d’emplacement qui partagent la même valeur dans le champ Parent.

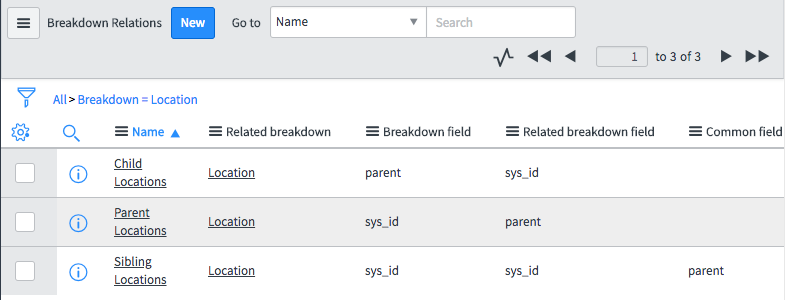

Figure 1. Relations de répartition entre les éléments de l’emplacement

Prenons maintenant un widget qui affiche les scores de l’indicateur Nombre d’incidents ouverts regroupés par emplacement. Vous définissez le widget pour qu’il suive un élément sélectionné dans un tableau de bord de répartition. Vous devez maintenant sélectionner les relations de répartition à suivre.

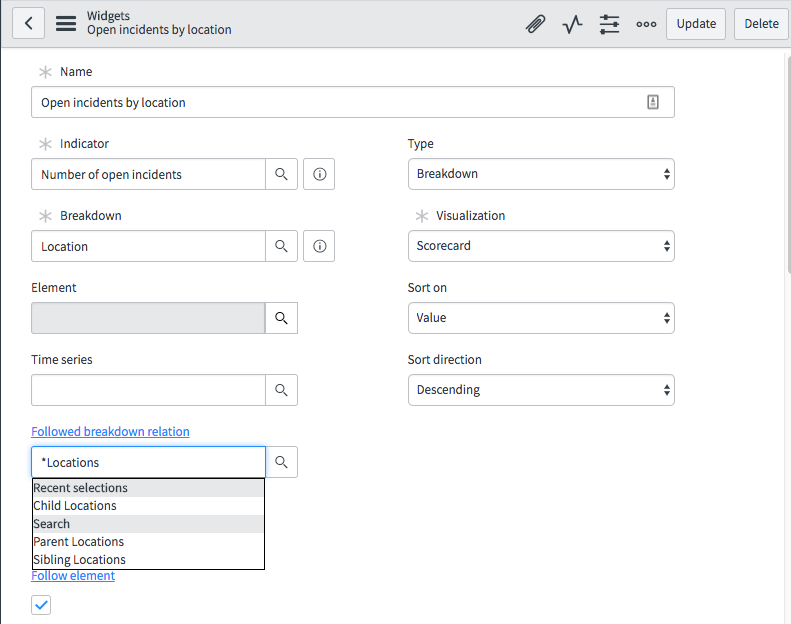

Figure 2. Configurer le widget pour afficher les éléments par relation de répartition

Important :

Le menu des relations de répartition suivies fonctionne uniquement lorsque la visualisation Tableau de résultats est sélectionnée. Pour permettre à l’utilisateur de suivre les relations de répartition avec d’autres visualisations, sélectionnez Afficher le sélecteur de visualisation sur le formulaire widget.

Vous sélectionnez Emplacements enfants. Vous placez maintenant le widget dans un tableau de bord de répartition qui utilise la source de répartition Emplacements. Les emplacements étant la source de répartition de la répartition des emplacements, vous pouvez donc sélectionner l’un des éléments de l’emplacement sur le tableau de bord. Si vous sélectionnez EMEA, le widget affiche les emplacements qui ont EMEA comme parent.

Figure 3. Widget sur un tableau de bord de répartition affichant les enfants de l’élément de tableau de bord

Vous pouvez descendre plus de niveaux, jusqu’aux éléments « petit-enfant » et « arrière-petit-enfant ». Par exemple, ici l’emplacement de l’Allemagne est sélectionné :

Figure 4. Widget de répartition avec un enfant de EMEA sélectionné

Si vous modifiez le widget pour afficher l’emplacement parent au lieu des emplacements enfants et que vous sélectionnez à nouveau Allemagne sur le tableau de bord, vous voyez l’emplacement parent Allemagne.

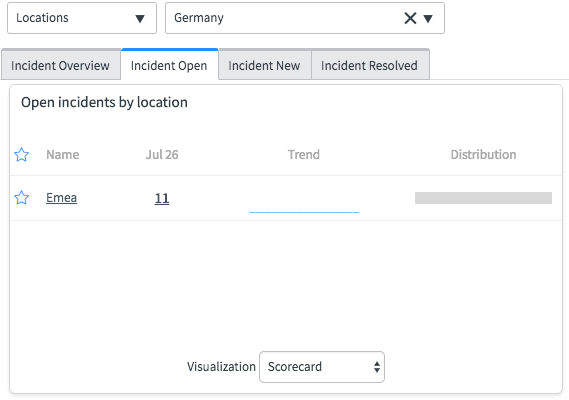

Figure 5. Widget de répartition affichant le parent de l’élément de tableau de bord
