Créer un filtre de transition manuellement

Créez un filtre de transition adapté à vos besoins et appliquez-le pour afficher le résultat sur le graphique de processus.

Avant de commencer

Rôle requis : sn_process_optimization_analyst, sn_process_optimization_power_user ou sn_process_optimization_admin

Procédure

1. Accédez à la Espaces de travail > Espace de travail Exploration de processus.
2. Ouvrez un projet pour lequel vous souhaitez définir le filtre de transition.
3. Accédez à l’onglet Analyst Workbench .

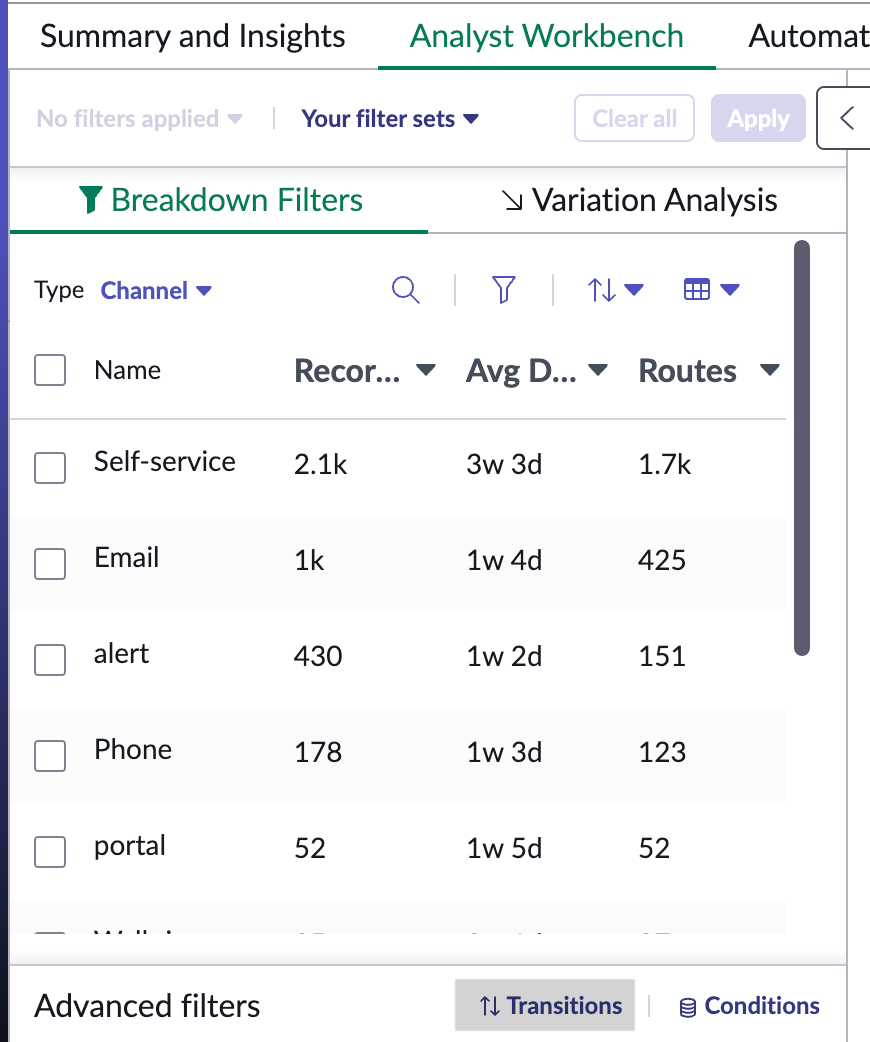

4. Sélectionnez Transitions dans la zone Filtres avancés.

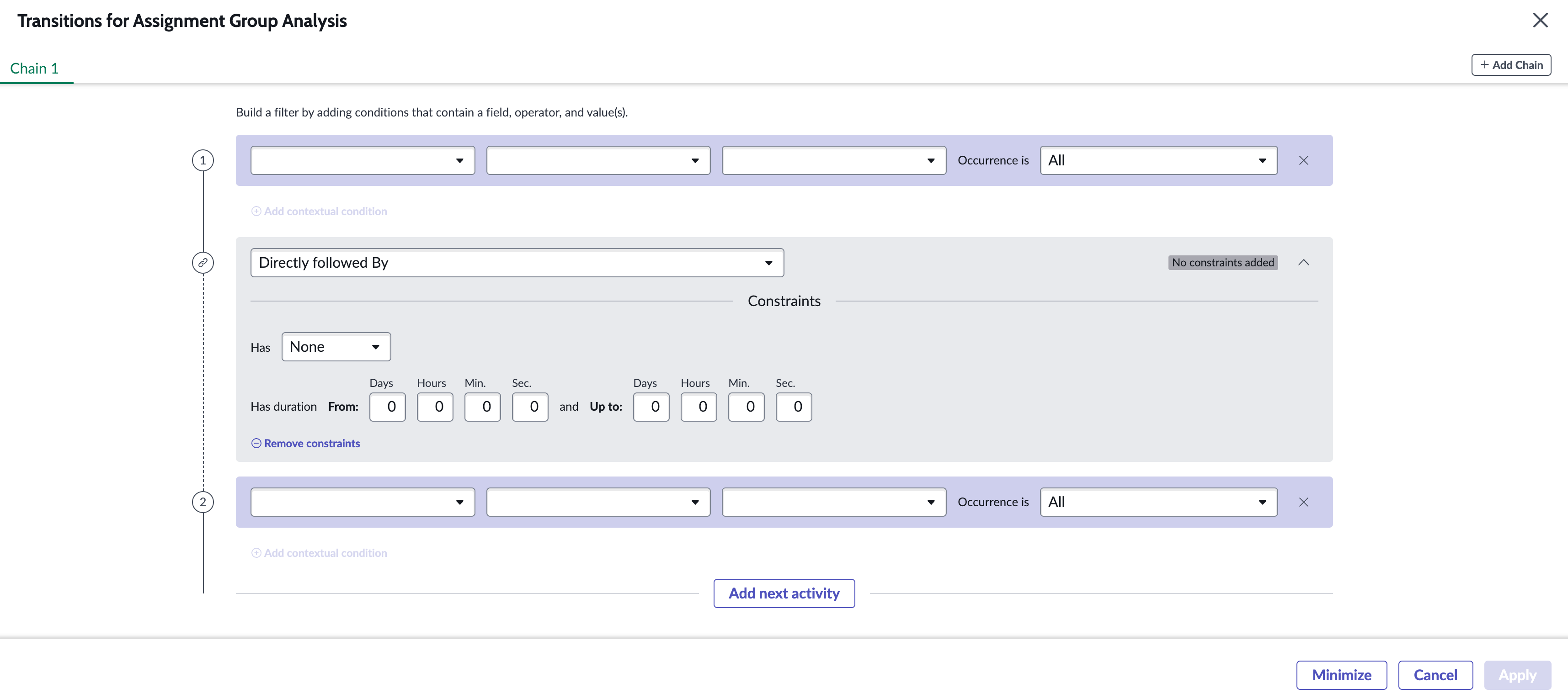

   Le formulaire de filtre de transition s’affiche.

5. Remplissez le formulaire de filtre de transition avec les conditions requises.

   1. Définissez une activité en ajoutant des conditions qui contiennent un champ, un opérateur et des valeurs.
      Utilisez le champ L’occurrence est pour définir si le filtre s’applique à la première, à la dernière occurrence ou à toutes les occurrences de cette condition.
   2. Utilisez le bouton Ajouter une condition contextuelle pour définir des conditions contextuelles supplémentaires pour cette activité.
      Utilisez les boutons et et ou pour créer autant de conditions contextuelles que nécessaire.
   3. Sélectionnez Ajouter une activité suivante pour définir une autre activité au sein de cette chaîne.
      Après la création d’une activité, une section Relation apparaît entre les deux activités. Cette section définit la relation entre les activités immédiatement au-dessus et en dessous.
   4. Sélectionnez une relation entre vos activités.
      • Directement suivi par
      • Suivi éventuellement par
      • Non directement suivi par
      • Pas suivi éventuellement par
   5. Sélectionnez ( ) en regard de Aucune contrainte n’a ajouté du texte pour modifier les contraintes de cette relation.
      Après avoir créé une contrainte, vous pouvez sélectionner ( ) pour réduire l’éditeur de contraintes.
   6. Sélectionnez + Ajouter une chaîne (en haut à droite) pour créer une chaîne d’activités supplémentaire.
      Une chaîne est un ensemble d’activités liées. Créez une nouvelle chaîne pour définir un ensemble distinct d’activités connexes qui doivent également être évaluées comme vraies, mais qui n’ont pas de relation avec les activités d’une autre chaîne. Une fois que vous avez créé une nouvelle chaîne, vous pouvez naviguer entre les chaînes à l’aide des onglets Chaîne <numéro> en haut de la fenêtre.
   7. Lorsque vous avez terminé de créer votre filtre, sélectionnez Appliquer pour enregistrer et revenir à la console d’analyste.
   8. Lorsque vous avez terminé de créer votre filtre, sélectionnez Appliquer pour enregistrer et revenir à la console d’analyste.
      La tâche s’exécute en arrière-plan.
6. Lorsque la tâche est terminée, sélectionnez Afficher le résultat dans le panneau Tâches planifiées de la console d’analyste.
