Analyse des flux entrants et sortants : diagramme en étoile des nœuds

Affichez le graphique de processus sous la forme d’un diagramme en étoile de nœud. Le diagramme en étoile de nœud affiche explicitement les activités qui entrent dans le nœud sélectionné et les activités qui sortent du nœud sélectionné.

Lorsque vous affichez un graphique de processus et que vous souhaitez connaître les détails d’un nœud dans le graphique, vous devez utiliser le diagramme en étoile de nœud.

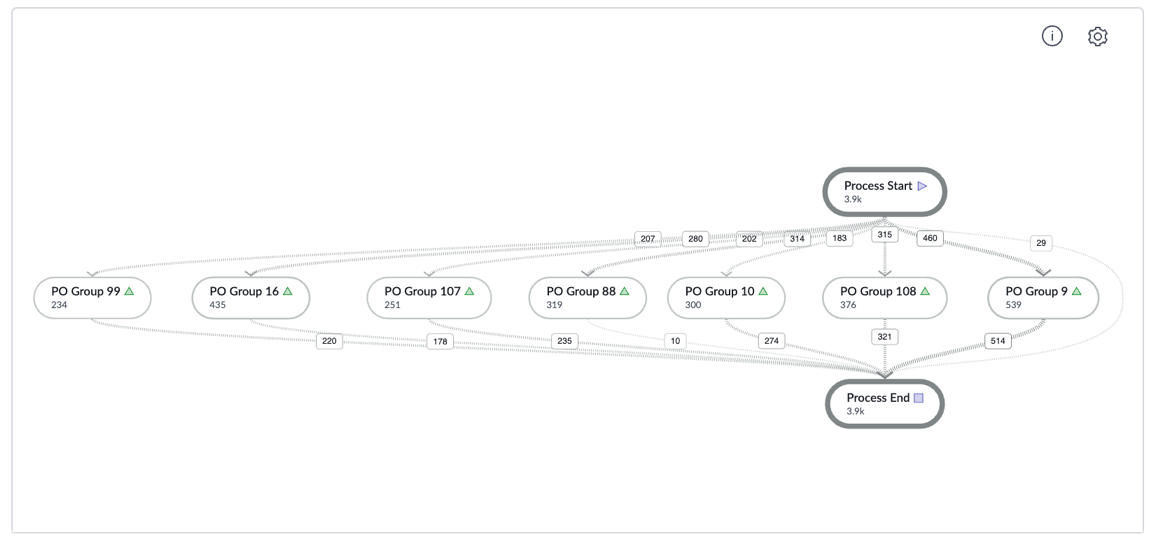

Le graphique de processus suivant affiche les détails de l’analyse de réaffectation.

Sélectionnez n’importe quel nœud du graphe de processus et le graphique devient le diagramme en étoile de nœud affichant tous les arcs entrants et sortants du nœud sélectionné. Lorsque vous sélectionnez à nouveau le bouton Graphique de processus , l’ensemble du graphique s’affiche sous la forme d’un graphique de processus.

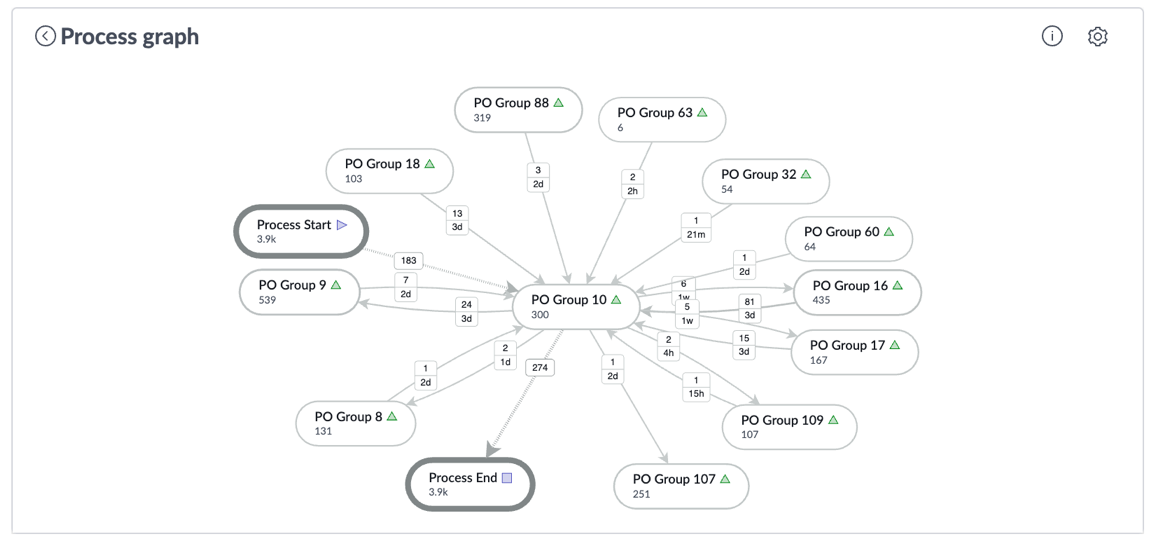

Si vous sélectionnez Groupe de bons de commande 10, un diagramme en étoile de nœud similaire à la figure suivante s’affiche. Vous pouvez afficher les enregistrements affectés au groupe de bons de commande 10. Vous pouvez également afficher les enregistrements affectés du groupe de bons de commande 10 à d’autres groupes.

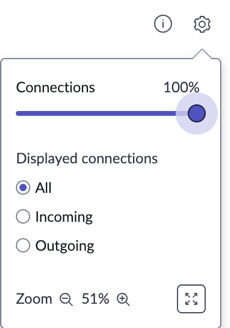

Vous pouvez filtrer par enregistrements sortants ou entrants.

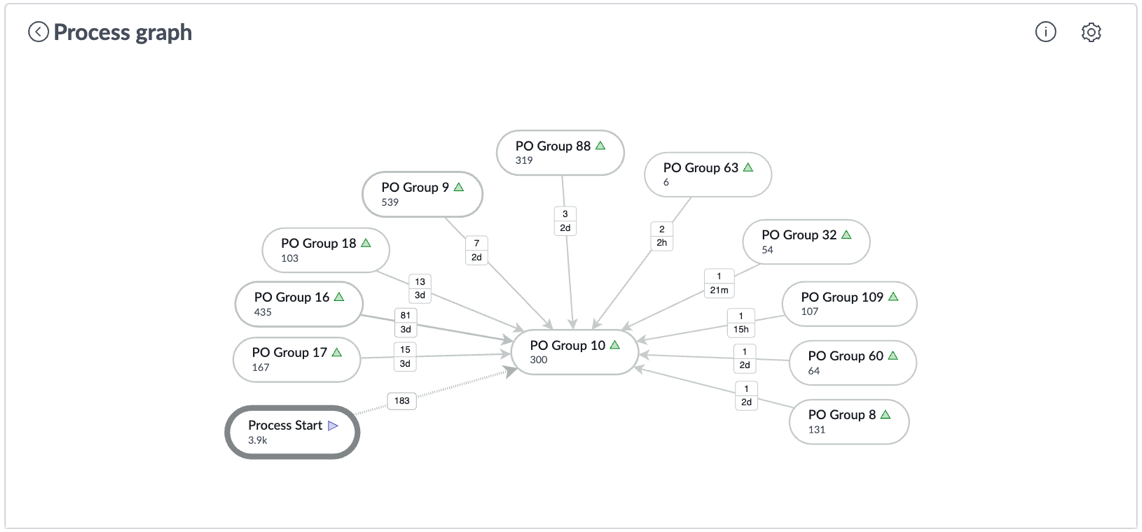

Si vous filtrez par Entrant, tous les enregistrements affectés au groupe de bons de commande 10 s’affichent. Si vous êtes le gestionnaire du groupe de bons de commande 10, vous pouvez voir quels groupes affectent combien d’enregistrements à votre groupe. Vous pouvez alors vous concentrer sur la résolution des problèmes que vous voyez.

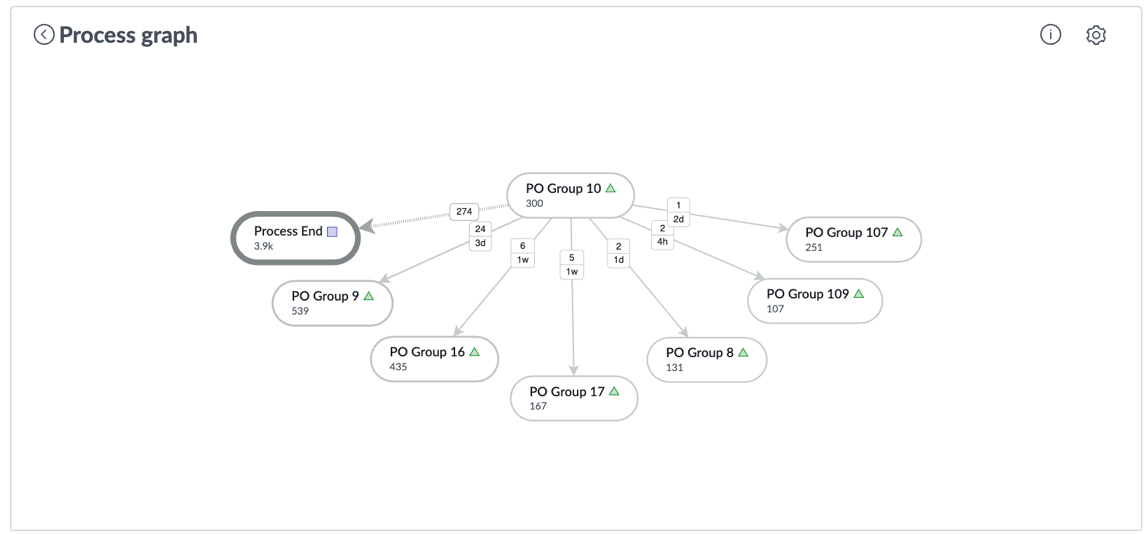

Si vous filtrez par Sortant, tous les enregistrements affectés par le groupe de bons de commande 10 à d’autres groupes s’affichent. Si vous êtes le gestionnaire du groupe de bons de commande 10, vous pouvez voir combien d’enregistrements ont été réaffectés du groupe de bons de commande 10 à quels groupes. Vous pouvez alors vous concentrer sur la résolution des problèmes que vous voyez.

Vous pouvez également filtrer les transitions. Sélectionnez n’importe quel arc, une fenêtre s’affiche avec les détails de la transition.

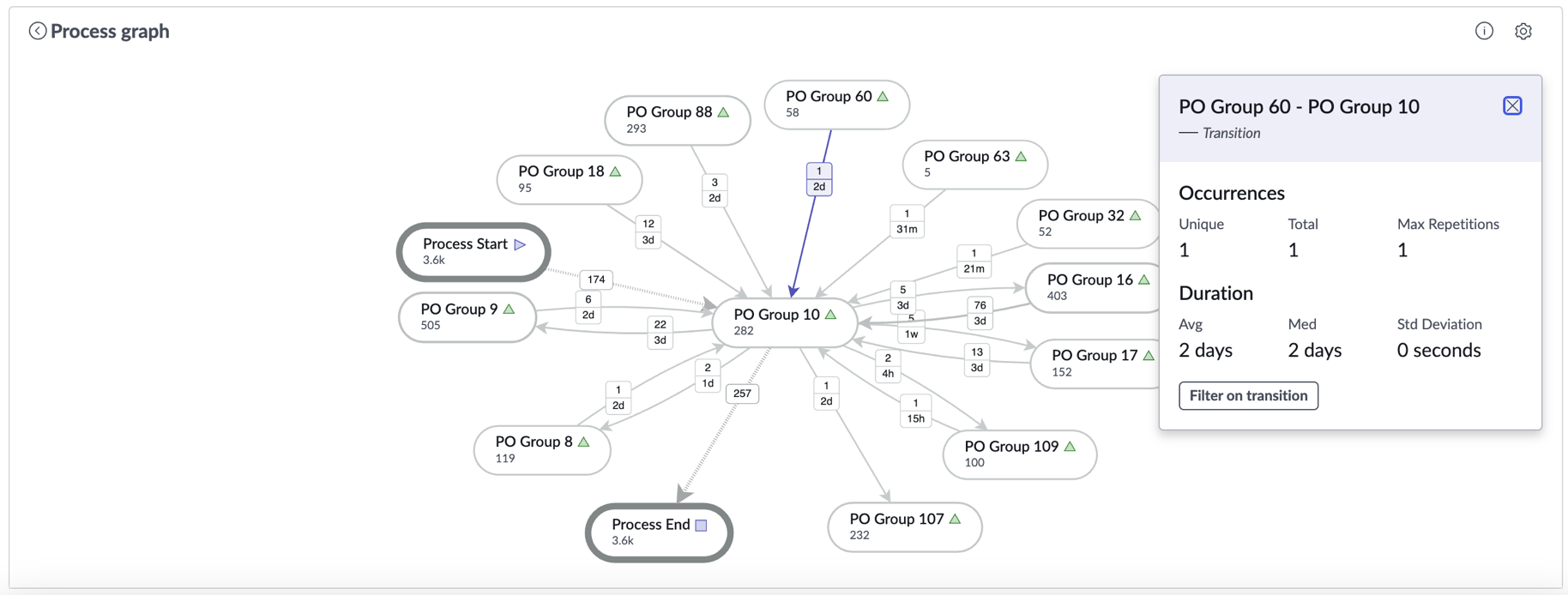

Si vous sélectionnez Groupe de bons de commande 60, une fenêtre similaire à la suivante s’affiche.

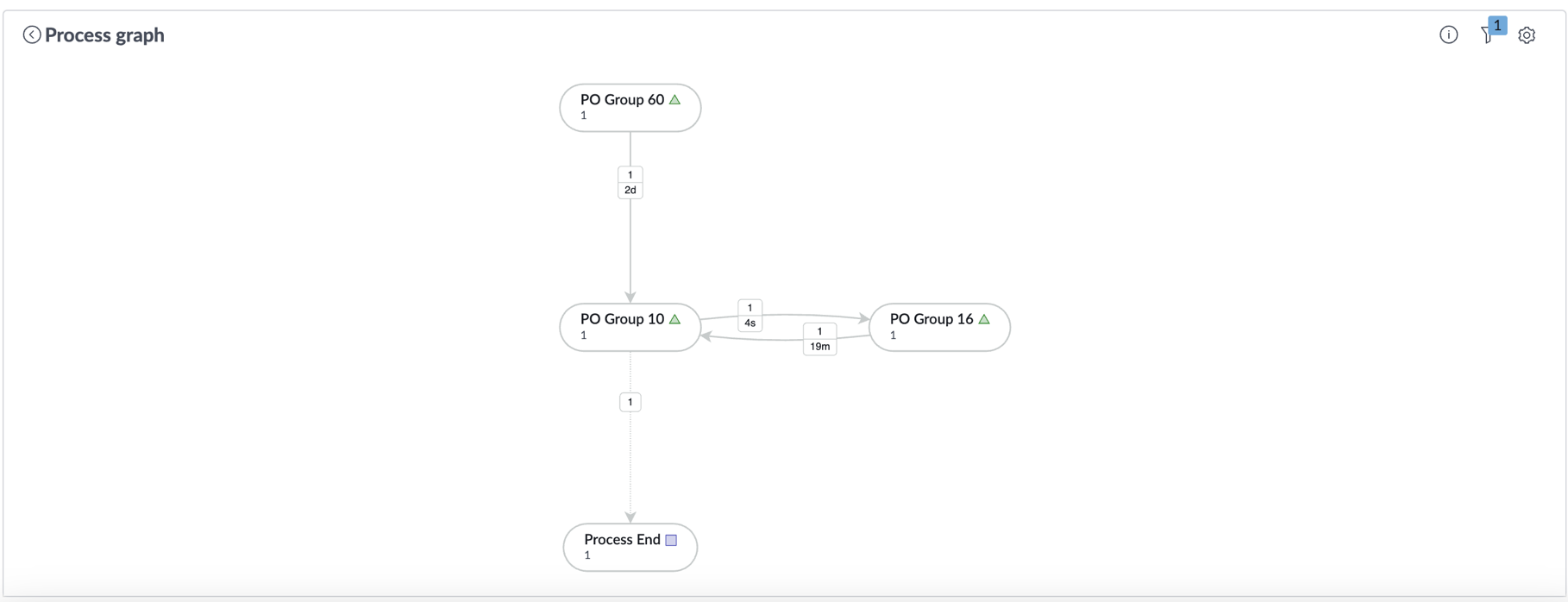

Sélectionnez Filtrer lors de la transition. Le diagramme en étoile de nœud affiche les résultats uniquement pour cette transition. Comme le montre l’image, le groupe de bons de commande 60 a affecté des enregistrements au groupe de bons de commande 10. Le groupe de bons de commande 10 a ensuite affecté les enregistrements au groupe de bons de commande 16. Le groupe de bons de commande 16 a ensuite affecté les enregistrements au groupe de bons de commande 10. Finalement, les dossiers ont été fermés.
