Couleurs des graphiques

Les couleurs des graphiques attribuent une couleur cohérente à une valeur de regroupement ou d’empilement dans les rapports. La couleur reste la même dans tous les rapports, quel que soit l’ordre des valeurs.

Fonctionnement des couleurs des graphiques

Lorsqu’une catégorie de données s’affiche pour la première fois dans un rapport qui utilise des couleurs de graphique, un enregistrement est ajouté automatiquement à la table Couleurs du graphique [sys_report_chart_color]. Les champs suivants définissent la catégorie de données sur l’enregistrement Couleurs des graphiques :

• Source de données
• Élément d’empilement ou de regroupement
• Valeur de l’élément
• Périmètre de l'application

L’enregistrement Couleurs des graphiques spécifie également une couleur. Lorsqu’un enregistrement Couleurs de graphique est créé automatiquement, la couleur est affectée à partir des enregistrements de définition des couleurs [sys_report_color] de l’interface utilisateur 14. Vous pouvez modifier la couleur du graphique pour utiliser une définition de couleur différente ou un code couleur hexadécimal. Pour plus d’informations sur la modification des couleurs des graphiques, consultez la section « Définir des couleurs pour les catégories de données ».

Remarque :

• Le système de base inclut plusieurs couleurs de graphique prédéfinies. Solutions Analyse de la plateforme peut fournir plus de couleurs de graphique.
• Les définitions de couleurs de l’interface utilisateur 14 utilisent le paramètre Datavis - Qualitative themeable colors de la table Propriétés du thème UX [sys_ux_theme_property]. Next Experience doit être activé pour que ces couleurs soient utilisées. Sinon, les couleurs de secours des définitions de couleurs sont utilisées.

Tout autre rapport qui utilise les couleurs des graphiques et qui affiche la même catégorie de données fait référence au même enregistrement de couleurs de graphiques. Étant donné que les rapports font référence au même enregistrement, ils affichent la même catégorie de données dans la même couleur. Par exemple, vous créez le premier rapport qui utilise des couleurs de graphique et affiche les incidents de priorité 1 dans le champ d’application Global. Un enregistrement Couleurs de graphique est créé automatiquement pour associer ces incidents à une couleur. Tous les autres rapports qui utilisent des couleurs de graphique et affichent des incidents de priorité 1 dans le champ d’application global les affichent dans la même couleur.

Couleurs des graphiques

Dans l’exemple suivant, vous voyez deux rapports sur les incidents qui sont regroupés par le même champ, Priorité. Les deux rapports utilisent les couleurs du graphique. Les mêmes valeurs de priorité ont la même couleur, bien qu’elles soient dans un ordre différent.

Définir des couleurs pour les catégories de données

Vous pouvez définir une couleur de graphique pour une catégorie de données dans les rapports, telles que les incidents à priorité critique. Vous pouvez sélectionner une couleur prédéfinie ou spécifier un code hexadécimal.

Avant de commencer

Rôle requis : report_admin.

Procédure

1. Accédez à la Tous > Rapports > Administration > Couleurs des graphiques.
2. Cliquez sur Nouveau.

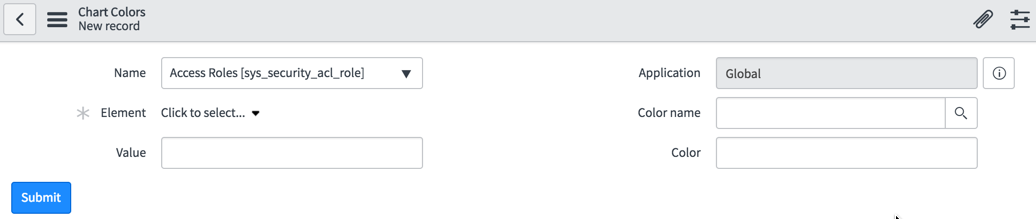

   Figure 1. Formulaire Nouvelles couleurs de graphique



3. Renseignez les champs comme il convient.

   Tableau 1. Formulaire Nouvelles couleurs de graphique

   Nom	Description
   Nom	Table utilisée pour le rapport. Remarque : La liste affiche uniquement les tables et les vues de base de données qui sont dans le même champ d’application que l’enregistrement des couleurs de graphique.
   Élément	Nom de colonne spécifique à la table sélectionnée.

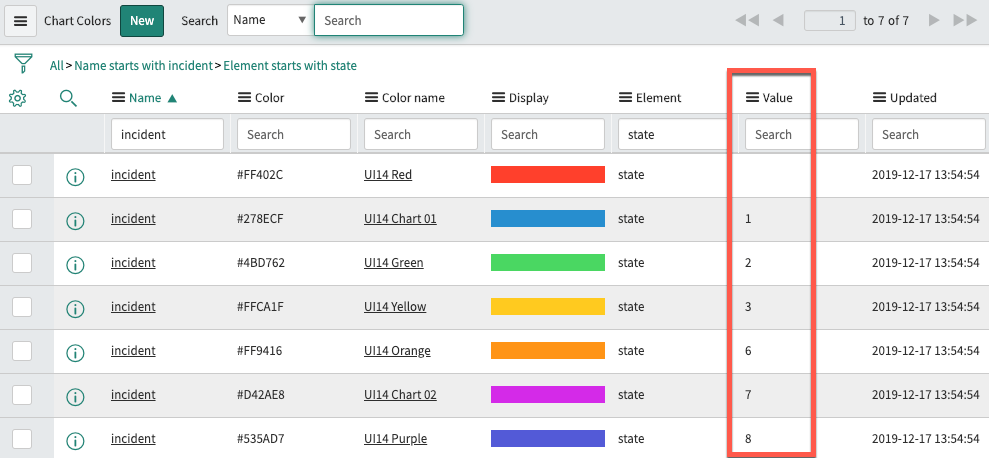

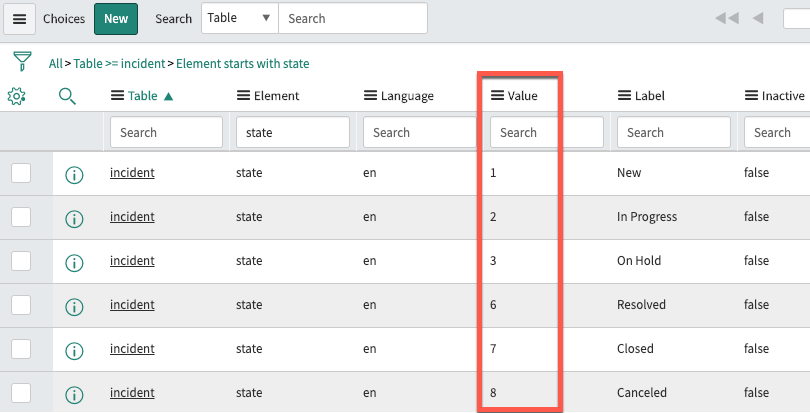

   Valeur	La valeur de l’élément pour lequel la couleur spécifiée s’applique. La valeur est sensible à la casse. Pour les éléments qui sont des champs de type référence, la valeur est le sys_id de la valeur pour laquelle la couleur spécifiée s’applique. L’exemple suivant montre comment les valeurs de l’élément state des enregistrements Choix [sys_choice] correspondent aux valeurs de l’élément state des enregistrements Chart Color [sys_report_chart_color]. Pour comprendre les différentes façons d’obtenir l’sys_id d’un enregistrement, voir Identificateur d’enregistrement unique (sys_id).
   Nom de la couleur	Couleur sélectionnée dans la table Définitions des couleurs [sys_report_color]. Si vous sélectionnez une définition de couleur, elle remplace la couleur spécifiée dans le champ Couleur . Pour en savoir plus sur les définitions de couleur, reportez-vous à Définir les couleurs du système pour l’analyse.
   Couleur	Valeur hexadécimale utilisée pour spécifier une couleur qui n’est pas définie dans la table Définition de couleur. Remarque : Si le champ Nom de la couleur contient une valeur, le champ Couleur est ignoré.

4. Cliquez sur Envoyer.

Résultats

La valeur sélectionnée dans le champ Élément pour la table dans le champ Nom s’affiche avec la couleur spécifiée.
