Afficher les attributs de connexion CI dans une carte de service d’application dans classique Mappage des services

Vous pouvez afficher les attributs des connexions établies entre les éléments de configuration (CI).

Avant de commencer

Rôle requis : service_mapping_admin ou service_mapping_user

Pourquoi et quand exécuter cette tâche

Vous pouvez afficher les informations suivantes pour chaque connexion :

• les CI sources et cibles de cette connexion affichés dans le menu contextuel (clic droit) ;
• la liste complète de tous les attributs collectés sur la connexion dans le volet Propriétés.

Par défaut, Mappage des services fusionne les lignes de connexion d'un même CI afin de désencombrer une carte des services d'application. Cela permet d'améliorer la lisibilité de la carte.

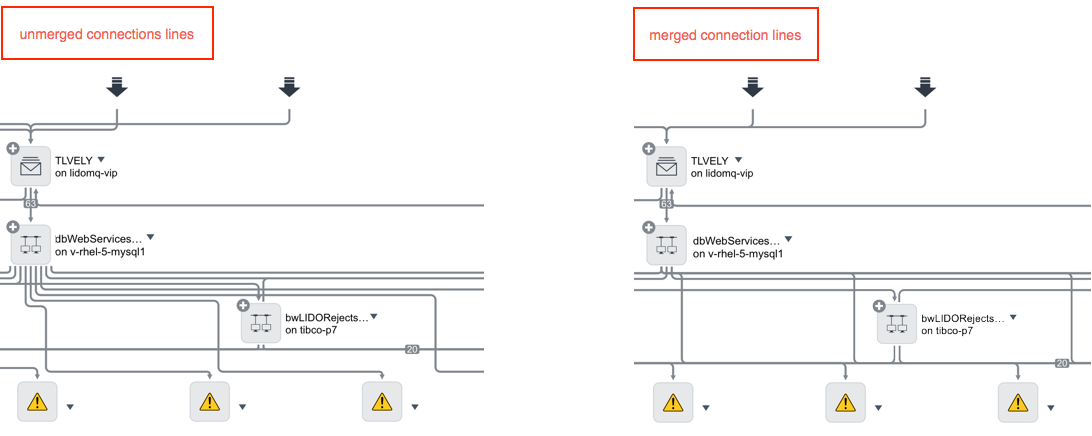

Figure 1. Lignes de connexion fusionnées

Chaque type de connexion compte des attributs différents. Dans le cas d'une ligne de connexion fusionnée, toutes les connexions sous-jacentes sont répertoriées.

La façon dont une carte des de service affiche les attributs de connexion dépend des facteurs suivants :

• Les vues que vous configurez pour les CI définissent les attributs de connexion qui s’affichent dans la fenêtre Propriétés de la carte.
• Les lignes de connexion sur la carte dépendent de la vue que vous sélectionnez pour la carte.
• Les attributs disponibles pour l'affichage dépendent également de la configuration de Mappage des services. Pour en savoir plus, consultez la description des composants installés avec Service Mapping.

Procédure

1. Ouvrez la carte d’instance de service.
   1. Accédez à la Tout > CSDM > Gérer les services de gestion des technologies > Instance de service.
   2. Sélectionnez l’instance de service requise.
   3. Sur la page de l’instance de service, sélectionnez Afficher la carte.
2. Affichez les attributs de connexion comme suit :

   Pour afficher	Effectuez cette action
   Les CI sources et cibles d'une connexion standard	Cliquez avec le bouton droit sur la connexion.

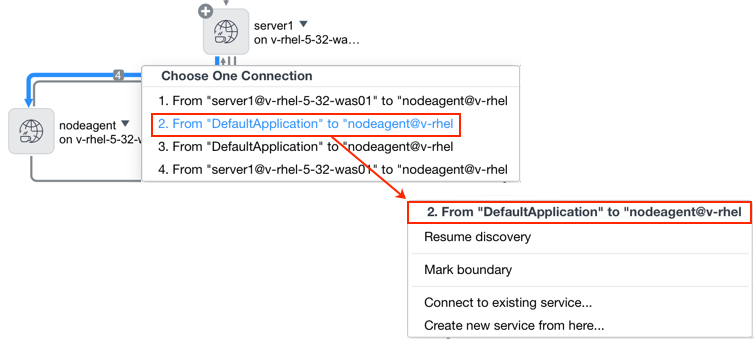

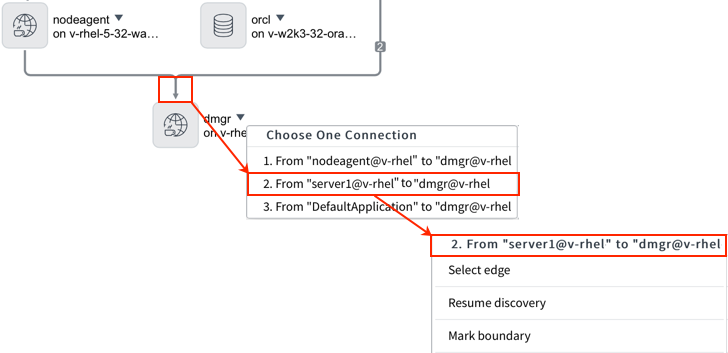

   (Disponible pour les services d'application détectés avec Mappage des services) Les CI sources et cibles d'une connexion fusionnée	Cliquez avec le bouton droit sur la ligne de connexion fusionnée indiquant un nombre, puis sélectionnez la connexion appropriée. Ou Si un segment d'une ligne de connexion est partagé par plusieurs connexions fusionnées, rien n'indique qu'il s'agit d'une ligne fusionnée. Cliquez avec le bouton droit sur la ligne de connexion sortant ou entrant dans un CI, puis sélectionnez la connexion appropriée.
   Les CI sources et cibles d'une connexion si la vue d'arborescence fractionnée est activée. La vue d'arborescence fractionnée simplifie une carte des de service qui masque la plupart des lignes de connexion.	Cliquez sur le CI dont vous souhaitez afficher les connexions. Toutes les connexions cachées de ce CI apparaissent sur la carte. Cliquez avec le bouton droit sur la ligne de connexion appropriée.
   Les attributs détaillés d'une connexion standard dans le volet Propriétés	Cliquez sur la ligne de connexion.

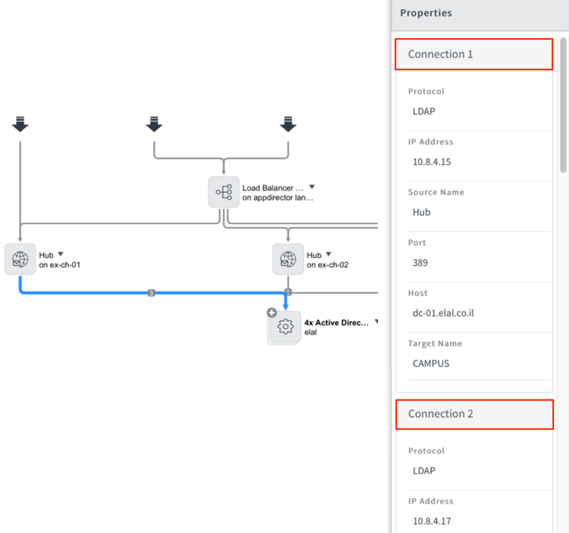

   (Disponible pour les services d'application détectés avec Mappage des services) Les attributs détaillés d'une connexion fusionnée dans le volet Propriétés.	Cliquez sur la ligne de connexion fusionnée indiquée par un nombre. Toutes les connexions sous-jacentes sont affichées séparément dans le volet Propriétés.
   Les attributs détaillés d'un segment de connexion partagé par plusieurs connexions fusionnées dans le volet Propriétés.	Cliquez avec le bouton droit sur la ligne de connexion sortant ou entrant dans un CI, sélectionnez la connexion appropriée, puis Sélectionner la bordure. Les attributs détaillés sont affichés dans le volet Propriétés. Remarque : les segments partagés n'indiquent pas qu'il s'agit d'une ligne fusionnée.

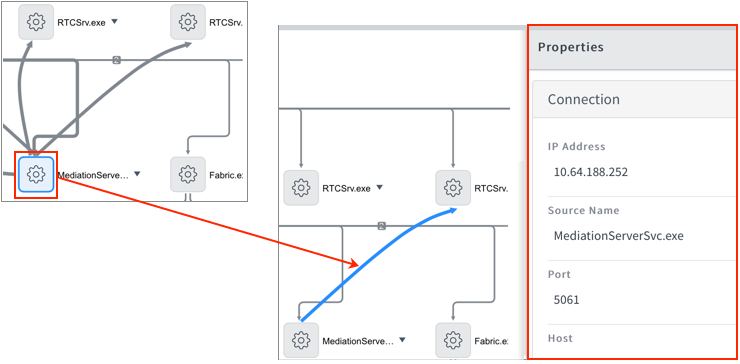

   (Disponible pour les services d'application détectés avec Mappage des services) Les propriétés détaillées d'une connexion dans le volet Propriétés, lorsque la vue d'arborescence fractionnée est activée. La vue d'arborescence fractionnée simplifie une carte des de service qui masque la plupart des lignes de connexion.	Cliquez sur le CI dont vous souhaitez voir les connexions. Toutes les connexions cachées de ce CI apparaissent sur la carte. Cliquez sur la ligne de connexion requise.
   (Disponible pour les services d'application détectés avec Mappage des services) Les connexions basées sur le trafic d'un CI. Remarque : vous pouvez voir les connexions basées sur le trafic d'un CI, même si vous avez désactivé la détection basée sur le trafic pour un de service dont le CI fait partie.	Cliquez avec le bouton droit sur le CI dont vous souhaitez vérifier les connexions basées sur le trafic. Sélectionnez Afficher les connexions basées sur le trafic. La liste des connexions basées sur le trafic s'ouvre en affichant les informations du tableau Liste des connexions basées sur le trafic. Cliquez sur Fermer après avoir consulté cette liste.

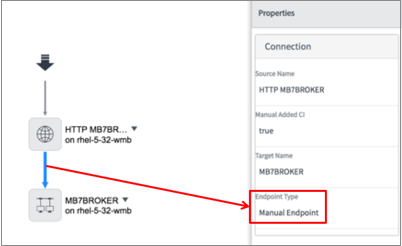

   Une connexion ajoutée manuellement. Vous pouvez ajouter manuellement une connexion ou un CI. Dans les deux cas, la connexion que vous ajoutez manuellement est un point d'entrée au niveau suivant du flux d'application.	Cliquez sur la connexion ajoutée manuellement. Le volet Propriétés affiche le paramètre Point de terminaison manuel sous Type de point de terminaison.

   Tableau 1. Liste des connexions basées sur le trafic (lorsque la détection basée sur Intelligence prédictive est désactivée)

   Champ	Description
   Adresse IP	L'adresse IP de l'application connectée au CI sélectionné.
   Port	Le port du CI sélectionné qui est utilisé pour communiquer avec l'autre application.
   Processus	L'ID du processus dans le CI sélectionné.
   Déjà sur la carte	Oui : si cette connexion s'affiche sur la carte. Non , si cette connexion ne fait pas partie de l’instance de service et n’est pas sur la carte.
   Décision du système	Le paramètre définit si Mappage des services conserve la connexion basée sur le trafic détectée ou la supprime. La valeur provient de l'algorithme qu'utilise Mappage des services.
   Décision de l'utilisateur	(Facultatif) Le paramètre remplace le paramètre de décision du système, qui définit si Mappage des services conserve la connexion basée sur le trafic détectée ou la supprime. Par exemple, si le paramètre de décision du système pour une connexion est défini sur Respecter et que vous souhaitez supprimer cette connexion, sélectionnez Supprimer.
