Créer une visualisation de l’arborescence pour un widget de répartition
Rversion finale: Yokohama
Mis à jour 30 janv. 2025
4 minutes de lecture
Pour afficher une hiérarchie des éléments de répartition, utilisez une visualisation de l’arborescence.
Avant de commencer
Rôle requis : pa_power-utilisateur ou administrateur
Pourquoi et quand exécuter cette tâche
Remarque :
Cette fonctionnalité fait partie du Interface utilisateur principale front-end. Elle n’est pas prise en charge sur Platform Analytics les tableaux de bord ou Générateur d'IU les pages, sauf dans une mesure limitée lorsqu’elle est migrée en mode de compatibilité. Pour créer des Platform Analytics composants, reportez-vous à la section Visualisations de données dans Platform Analytics ou Filtres dans Platform Analytics.

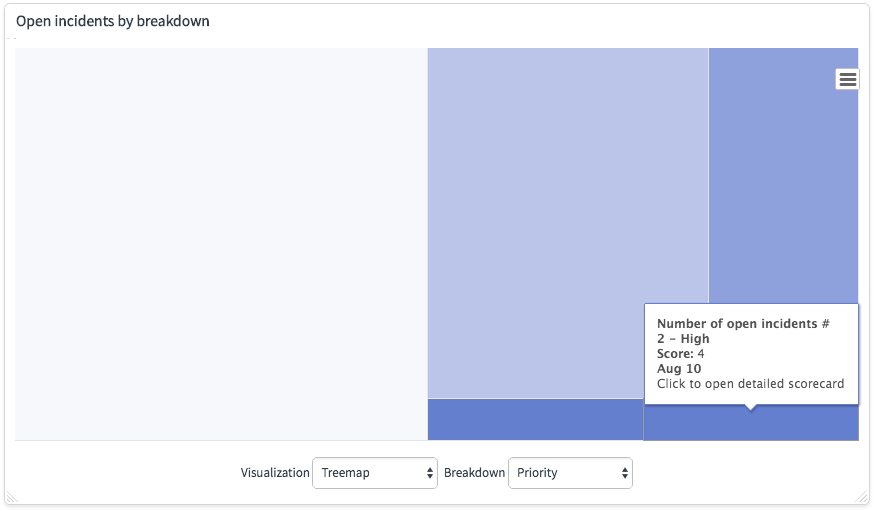

Si les éléments d’une répartition diffèrent en termes de favorabilité, ou si vous souhaitez comparer chaque élément de répartition à une cible d’indicateur, vous pouvez utiliser une arborescence. Les treemaps utilisent des rectangles imbriqués dont la taille représente la proportion relative de l’élément et la couleur représente la favorabilité.Figure 1. Visualisation de l’arborescence
Procédure
Accédez à la Tout > Analyse des performances > Widgets et cliquez sur Nouveau.
Dans le champ Nom , donnez au widget un nom qui reflète les informations affichées.
Dans le champ Type , sélectionnez Répartition.
Si vous modifiez la valeur de Type après avoir renseigné d’autres champs, ces champs sont effacés.
Dans le champ Visualisation , sélectionnez Arborescence.
Vous pouvez laisser l’utilisateur passer d’une visualisation à l’autre. Sélectionnez Afficher le sélecteur de visualisation dans l’onglet Paramètres d’affichage .
Dans le champ Indicateur , sélectionnez l’indicateur principal que vous souhaitez répartir.
Sélectionnez la répartition pour regrouper les scores.
Vous pouvez également définir une répartition et un élément pour filtrer les scores.
Pour que le widget affiche les scores regroupés par les éléments d’une répartition, sélectionnez une répartition dans le champ Répartition . Ne sélectionnez pas d’élément ou de deuxième répartition.
Vous pouvez faire en sorte que le widget affiche différents éléments en fonction des caractéristiques de la visionneuse. Pour ce faire, spécifiez un filtre d’éléments dans l’onglet Paramètres de l’élément . Ne spécifiez pas d’élément dans le champ Élément . Vous ne pouvez personnaliser que les éléments de répartition de premier niveau. Pour plus d'informations, consultez Visuels personnalisés.
Pour que le widget affiche les scores filtrés par un élément d’une répartition, puis regroupés selon les éléments d’une autre répartition, sélectionnez la répartition et l’élément de filtrage dans les champs Répartition et Élément . Sélectionnez ensuite la répartition de regroupement dans le champ 2e Répartition . Le widget affiche les scores pour chaque élément de la 2e répartition , mais uniquement s’ils correspondent à la première répartition et au premier élément.
Remarque :
Les répartitions de second niveau doivent être activées sur l’enregistrement d’indicateur, dans l’onglet Matrice de répartition de la collecte .
Pour avoir une deuxième répartition, l’élément Suivre doit être désactivé. Les répartitions du tableau de bord comptent pour un niveau de répartition parmi les deux possibles.
Le widget peut également afficher les scores regroupés par une répartition et filtrés selon un élément que l’utilisateur sélectionne sur un tableau de bord de répartition. Sélectionnez la répartition de regroupement dans le champ Répartition . Sélectionnez ensuite Suivre l’élément comme décrit dans une étape ultérieure.
Important :
Si le widget est destiné à un indicateur de formule, tous les indicateurs de contribution de la formule doivent prendre en charge la répartition. Sinon, un message d’erreur s’affiche dans le widget sur un tableau de bord au lieu d’une valeur.
Dans le champ Méthode de coloration , indiquez s’il convient de classer la favorabilité en fonction du score, du changement de score, du pourcentage de changement ou d’une cible d’indicateur.
Sélectionnez la couleur qui indique un positif dans le champ Couleur positive .
Selon la méthode de coloration, vous devrez peut-être sélectionner une couleur négative
Facultatif : Renseignez l’un des champs suivants :
Champ
Description
Séries chronologiques
Exécuter une fonction sur les scores pour une période spécifique, par exemple en appliquant une somme ou une moyenne de 7 jours. d’être appliqué à l’indicateur Pour plus d'informations, consultez Application d'agrégations de séries chronologiques.
Remarque :
Les calendriers d’entreprise et fiscaux ne prennent pas en charge les agrégations de séries chronologiques. Vous ne pouvez pas définir une agrégation de série chronologique sur un widget pour un indicateur qui utilise un tel calendrier.
Trier sur
Sens de tri
Triez les données sur l’attribut Trier sur . Sélectionnez ensuite s’il faut trier par ordre croissant ou décroissant.
Remarque :
Le système tente de trier les données en fonction des scores du dernier travail de collecte. Si la dernière tâche n’a collecté aucun score, le paramètre Trier sur est ignoré.
Combinaison de couleurs
Un spectre de couleurs pour les scores de toutes les répartitions. Si une seule répartition est affichée, seule la première couleur est utilisée.
Si vous ne spécifiez pas de combinaison de couleurs, les couleurs définies dans la propriété glide.ui.chart.default.colors système s’appliquent.
Vous pouvez créer votre propre combinaison de couleurs au lieu d’utiliser une combinaison de couleurs fournie. Pour plus d'informations, consultez Créer une combinaison de couleurs.
Facultatif : Examinez les onglets Paramètres et modifiez-les comme vous le souhaitez.
