Vue du diagramme de flux
Créez et affichez des flux sous forme de diagrammes. Visualisez les chemins qu’un flux peut suivre et les connexions entre les éléments.
Activation
Installer Flow Diagramming à partir du site Web du ServiceNow Store .
Avantages
- Ajoutez et modifiez Studio de workflow des composants dans des chemins d’accès spécifiques d’un flux.
- Affichez les branches et les chemins d’accès qu’un flux peut suivre.
- Visualisez les relations entre Studio de workflow les composants.
Composants de diagramme de flux

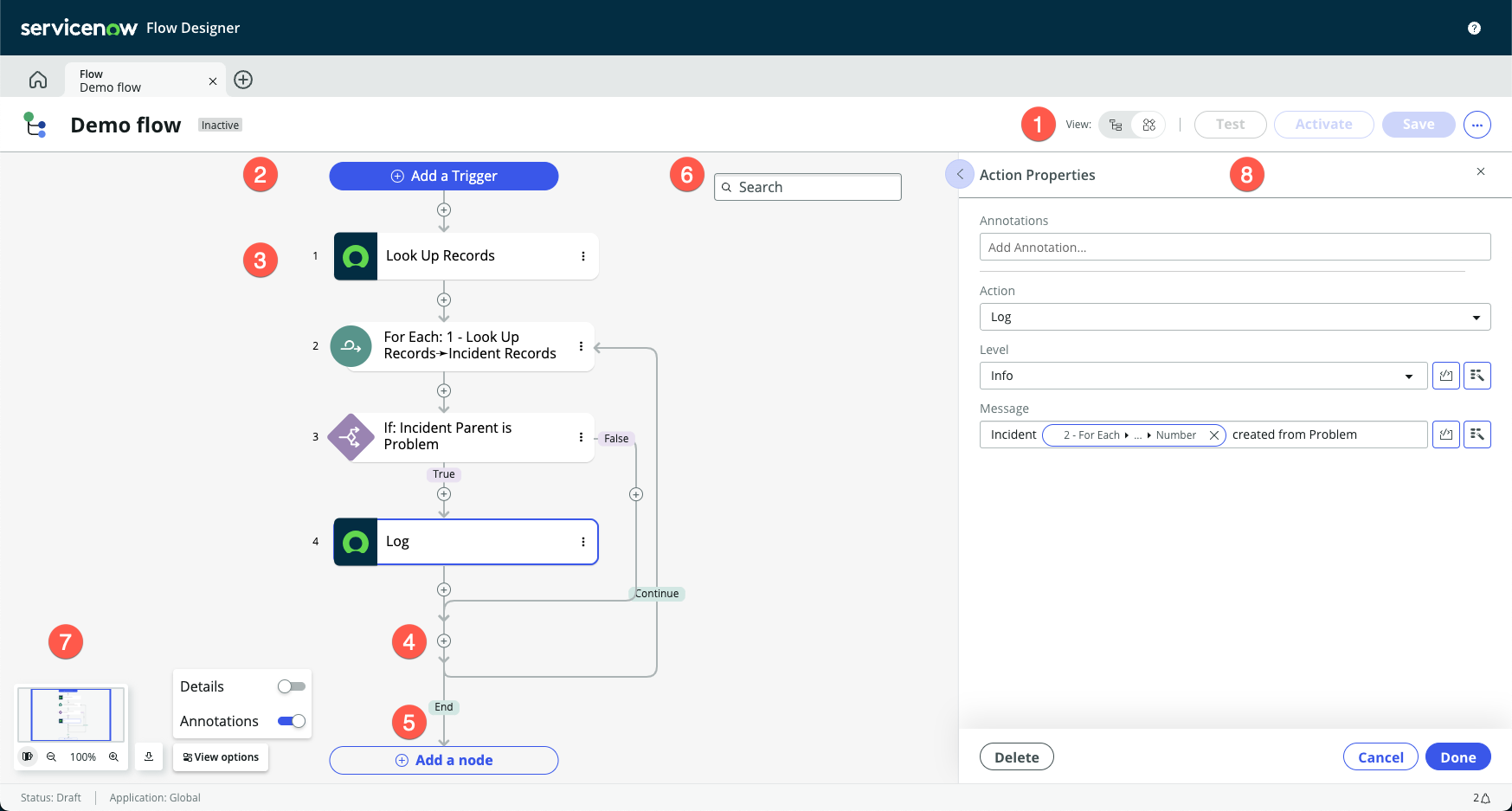

La vue Diagramme de flux se compose de ces composants.
- 1. Sélecteur de vue
- Basculez entre la vue de diagramme de flux et la vue de description de flux.
- 2. Ajouter un déclencheur
- Sélectionnez et configurez un déclencheur de flux. La vue de diagramme de flux ne prend pas en charge certains types de déclencheurs.
- 3. Nœuds de flux
- Affichez et configurez un composant de flux en tant que nœud. Chaque nœud affiche ces éléments.
- Séquence du composant de flux dans le flux
- L’icône représentant le type de spoke ou de composant
- Le nom du composant de flux
- Menu des options disponibles pour le composant de flux
- Chemins d’accès disponibles à partir de ce nœud
Remarque :La vue de diagramme de flux affiche uniquement les nœuds des composants de flux pris en charge. - 4. Icônes Plus
- Sélectionnez et configurez une action, une logique de flux ou un flux secondaire à insérer le long d’un chemin d’accès spécifique du flux.Remarque :La vue de diagramme de flux affiche uniquement les options pour les composants de flux pris en charge.
- 5. Ajouter un nœud
- Sélectionnez et configurez une action, une logique de flux ou un flux secondaire à la fin du flux.Remarque :La vue de diagramme de flux affiche uniquement les options pour les composants de flux pris en charge.
- 6. Rechercher des nœuds
- Trouvez tous les nœuds qui correspondent à vos critères de recherche.
- 7. Contrôles de la vue de diagramme
- Sélectionnez le focus actuel de la vue, définissez le niveau de zoom, téléchargez le diagramme et sélectionnez les options d’affichage.
- Contrôles de prévisualisation et de zoom
- Télécharger le diagramme en tant qu'image
- Afficher les options
- 8. Propriétés des nœuds
- Configurez les propriétés du nœud actuellement sélectionné.
Contrôles de prévisualisation et de zoom
Définissez le focus actuel de la vue en sélectionnant une région de l’image miniature. Effectuez un zoom avant et arrière pour afficher des parties spécifiques de la structure du flux.
Télécharger le diagramme en tant qu'image
Téléchargez le flux actuel en tant qu’image au format PNG (Portable Network Graphic). Ouvre une boîte de dialogue pour choisir l’emplacement d’enregistrement du fichier. L’image ne montre que les nœuds, les lignes de connexion et la numérotation des commandes. Si l’image est trop volumineuse pour tenir dans un seul fichier, le système crée plusieurs images pour chaque section du flux.
Afficher les options
- Détails
- Affichez ou masquez les détails de la configuration dans une zone sous chaque nœud. Les détails de configuration comprennent les chemins d’accès des pastilles de données et des conditions.
- Annotations
- Affichez ou masquez les annotations disponibles pour chaque nœud. Les annotations apparaissent en italique sous chaque nœud.
Composants de flux pris en charge
La vue de diagramme de flux prend en charge une sélection limitée de composants de flux. Studio de workflow Désactive la vue de diagramme de flux lorsqu’un flux contient des composants de flux non pris en charge.
- Annotations
- La vue de diagramme de flux prend en charge l’ajout et la modification d’annotations aux actions, à la logique de flux et aux flux secondaires.
- Actions de flux de données
- La vue de diagramme de flux prend en charge l’ajout et la modification d’actions de flux de données.
- Flow logic
- La vue de diagramme de flux affiche uniquement les flux contenant ces types de logique de flux.
- Appeler un workflow
- Exécuter en parallèle
- Effectuer les opérations suivantes jusqu'à
- Flux dynamiques
- Sinon Si
- Terminer le flux
- Quitter la boucle
- Pour chaque
- Obtenez des sorties de flux
- Si
- Prendre une décision
- Espace réservé
- Définir les variables de flux
- Ignorer l'itération
- Essayer
- Attendre pendant un certain temps
- Étapes
- La vue de diagramme de flux affiche les étapes disponibles pour un flux.
- Flux secondaires
- La vue de diagramme de flux prend en charge l’ajout et la configuration de flux secondaires.
- Déclencheurs
- La vue de diagramme de flux affiche uniquement les flux avec ces types de déclencheurs.
- Déclencheurs d’enregistrement
- Déclencheurs de dates
- E-mail entrant
- Message Kafka
- MetricBase
- REST API - Asynchrone
- Catalogue de services
- Tâche SLA
