水平バーによるチャート化の例

水平棒グラフによるチャート化を使用すると、インシデント優先度や営業グループなど、さまざまなカテゴリまたはグループの比較サイズまたは頻度を表示できます。アサイン先グループなどの棒グラフによる可視化に、グループ化または積み重ね基準を追加することもできます。

始める前に

必要なロール：データにアクセスできるユーザーは誰でも、自分が所有するダッシュボードでそのデータの可視化を作成できます。itil、report_user、admin、または viz_creator ロールを持つユーザーは、 可視化デザイナーで可視化を作成できます。可視化デザイナーでビジュアライゼーションを作成すると、ライブラリに保存されます。アクセスの詳細については、「 report_view のアクセス制御 と プラットフォームアナリティクスのロール」を参照してください。

このタスクについて

水平棒グラフの可視化タイプを使用して、さまざまなカテゴリまたはグループを比較し、データセットの分布を明確に表示します。この例では、優先度別にインシデントを表示し、アサイン先グループ別に積み上げます。

手順

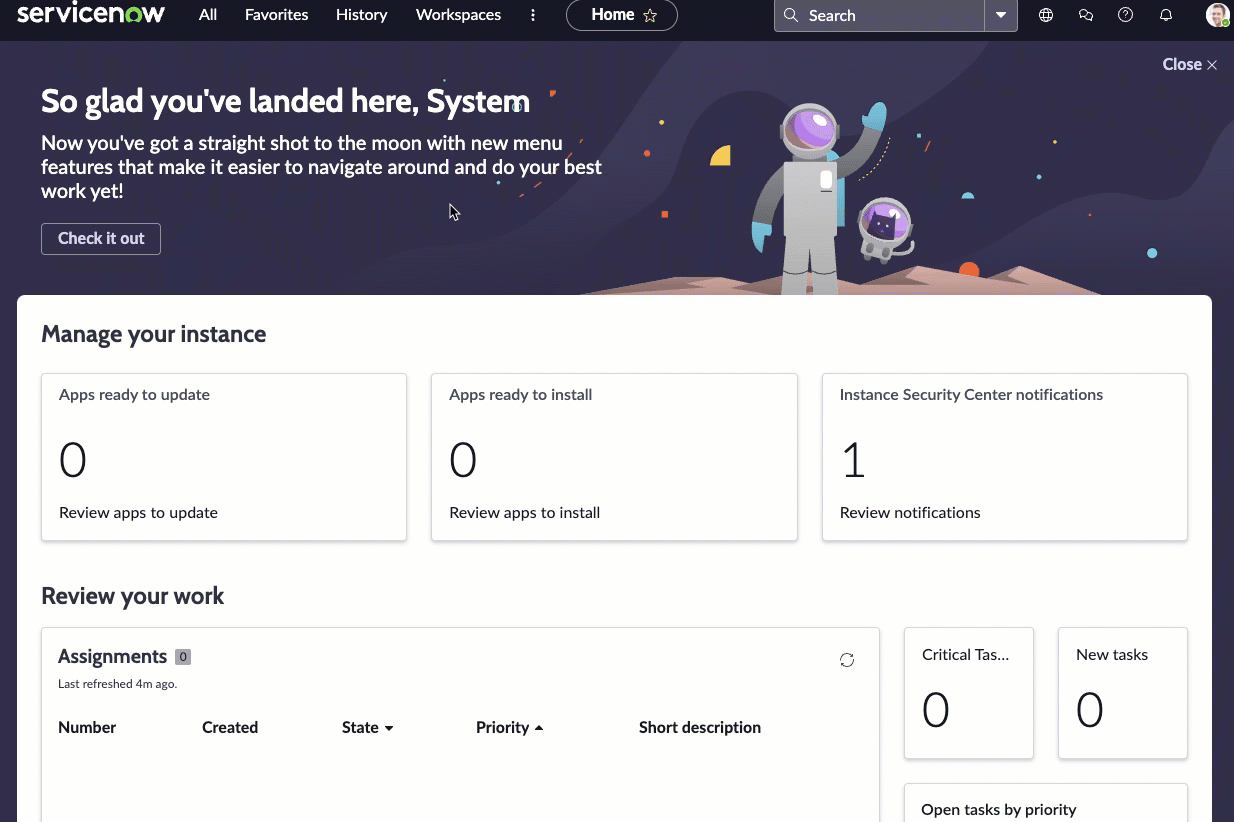

1. 最初の手順に従って で棒グラフの可視化を作成 可視化デザイナー:
   1. 次のように移動する。 All (すべて) > Platform Analytics (プラットフォームアナリティクス) > ライブラリ > データの可視化.
   2. [新規] を選択します。
   3. 可視化タイプ [水平バー] ( ) を選択します。


2. 現時点では、ヘッダーと境界線のセクションをスキップして、データソースに移動します。

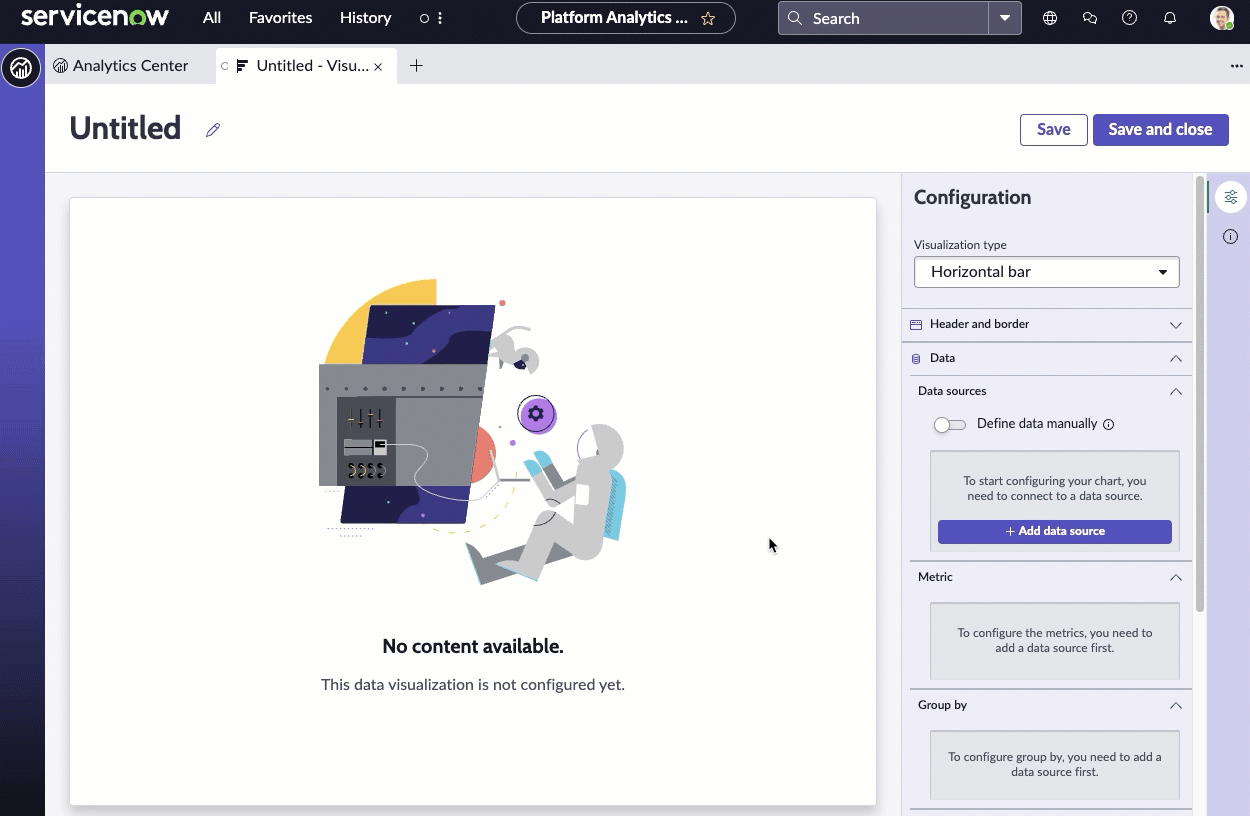

   1. [データソースを追加] を選択します。
   2. インシデント [incident] テーブルを選択します。
   3. この可視化ではオープンインシデントが表示されるため、[フィルター] セクションに Incidents.Open 条件を追加しましょう。
      このフィルターを選択すると、可視化にはアクティブなインシデントの数のみが表示されます。
   4. オプション: [実行] を選択して、可視化の基になるレコードをプレビューします。
   5. [このソースを追加] を選択します。
   選択したデータの現在の値を示す水平バーデータの可視化が 可視化デザイナーに表示されます。可視化がアクティブなインシデントを表しているという情報のみが提供されるため、表示されるブロックは 1 つだけです。ステップ 4 で優先度とアサイン先グループを追加します。


3. 可視化を確認できたので、ユーザーのコンテキストを追加しましょう。
   1. [ヘッダーと境界線] セクションを展開します。
   2. [ Show header (ヘッダーを表示 )] を選択し、チャートタイトルとして「 Number of open incidents - Priority and Assignment Group (オープンインシデントの数 - 優先度およびアサイン先グループ)」を入力します。
      [ヘッダーを表示] を選択すると、タイトルと説明を追加できます。チャートのタイトルは、必ずしも可視化の名前と同じである必要はありません。可視化名により、 可視化デザイナー とリストで識別されます。チャートのタイトルが可視化内に表示されます。
   3. 可視化の説明を入力します: アサイン先グループ別にグループ化されたすべての優先度のオープンインシデントの数。
      説明フィールドとタイトルフィールドは必須ではありませんが、この情報があると、ダッシュボードで可視化を理解しやすくなり、リストで識別しやすくなります。
   4. [ 保存 ] を選択し、レポートのタイトルを 「水平バー - オープンインシデント」にします。
4. [メトリクス] セクションをスキップします。
5. [グループ] を追加して、グラフ内の情報を区別します。
   [グループ] で [アクティブ ] を選択し、グループ化を [優先度] に変更します。

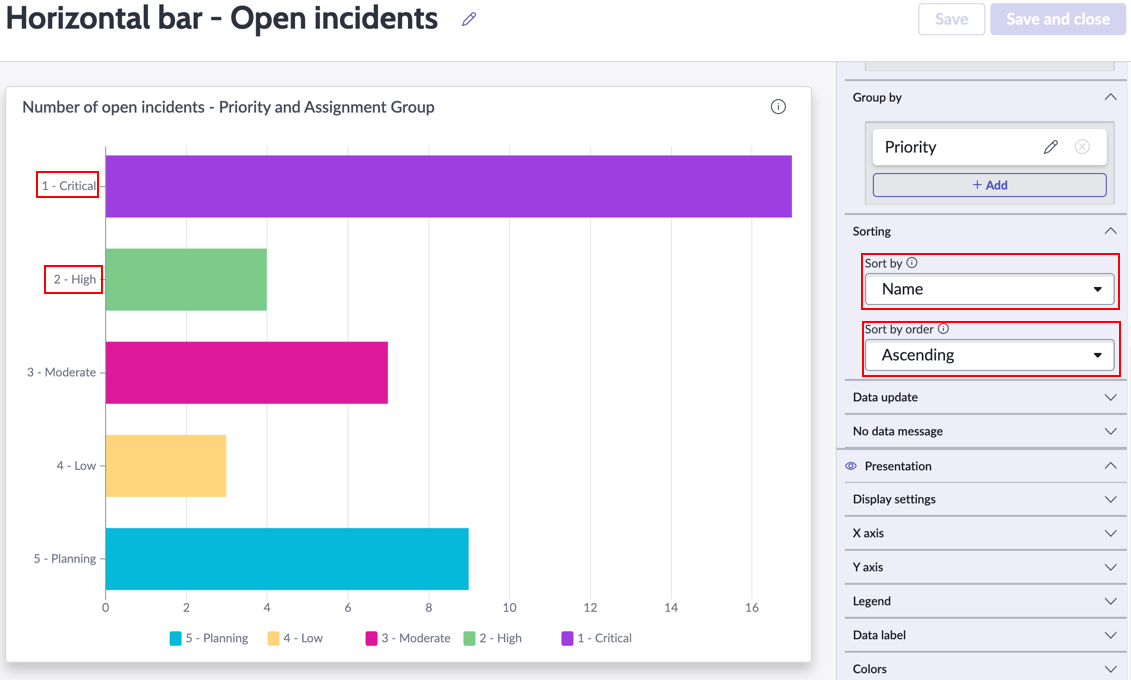

6. [ソート] で、ソートするフィールドとソートの順序を選択します。
   1. 名前でソートすることを選択します。
      優先度の名前はそれぞれ数字で始まり、バーは 1 - 重大、2 - 高のようになります。
   2. ソート順に [昇順 ] を選択します。
      棒グラフは、一番上が 1 - 重大で、その後に 2 - 高、3 - 中の順に並べられます。
7. [データの更新] で、対象者が可視化を操作する方法を構成します。
   1. [フィルターに従う] を選択します。
      このオプションを使用すると、可視化は、同じテーブルに基づく、配置されているダッシュボードのインタラクティブフィルターに従うことができます。
   2. [フィルターを表示] アイコンを選択して、可視化に適用されたフィルターの数を表示します。
      たとえば、ダッシュボードフィルターによって可視化の値が制限されると、アイコンは、フィルターに一致するオープンインシデントの数が表示されていることを示します。その後で、どのフィルターが有効になっているかを確認できます。
   3. [ ドリルダウンを有効にする] を選択すると、閲覧者はチャート内のデータポイントを選択して関連情報に移動できるようになります。
      一部の可視化は、関連付けられたデータのリストにのみドリルダウンします。通常、テーブルデータはアクセス制御リスト (ACL) によって制限され、閲覧者には関連するすべてのレコードが表示されない場合があります。

      このコントロールは、[ チャートのインタラクションを許可 (Allow chart interaction)] を反映しています。[チャートインタラクション] で、ドリルダウンの宛先を選択することもできます。

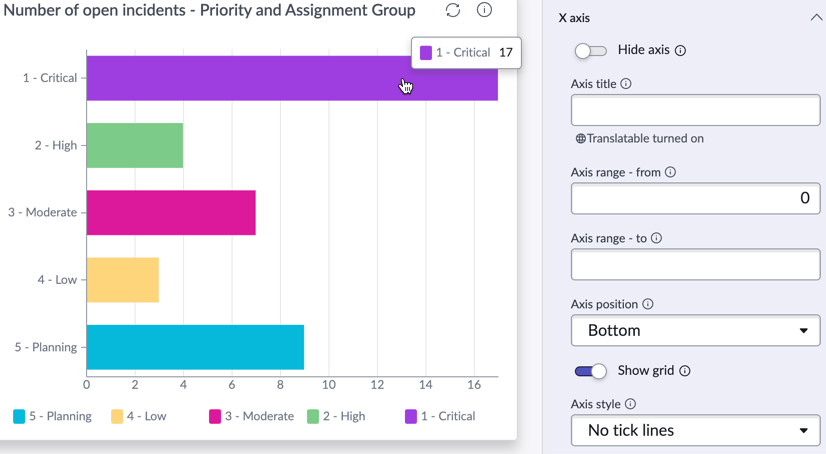

8. X 軸を構成します。
   軸上のテキスト、値の範囲、軸の位置など、いくつかのオプションを指定できます。軸とその値を非表示にして、バーの比較サイズのみを表示する場合は、[ 軸を非表示 ] を選択することもできます。
   1. X 軸に 「オープンインシデント」というタイトルを付けることができますが、この情報は既に可視化のタイトルに含まれているため、空のままにします。
   2. 軸範囲の [開始 ] 値はデフォルトの 0 のままにします。
      大きな値が理にかなっている場合もありますが、欠点は、バーの相対的なサイズが不正確になり、誤解を招く可能性があることです。
   3. 軸範囲の [終了 ] 値のデフォルト値は空のままにします。
      この値が空の場合、範囲内の最大値は、可視化内の最大のバーの最大値と同じになります。この例では、この値は 17 です。
   4. [グリッドを表示] オプションと [軸スタイル] オプションは、自分の好みに合わせて調整できる小さな美的変更です。
      この例では、表示されているグリッドを拡張するため、[ 目盛りなし ] を選択します。

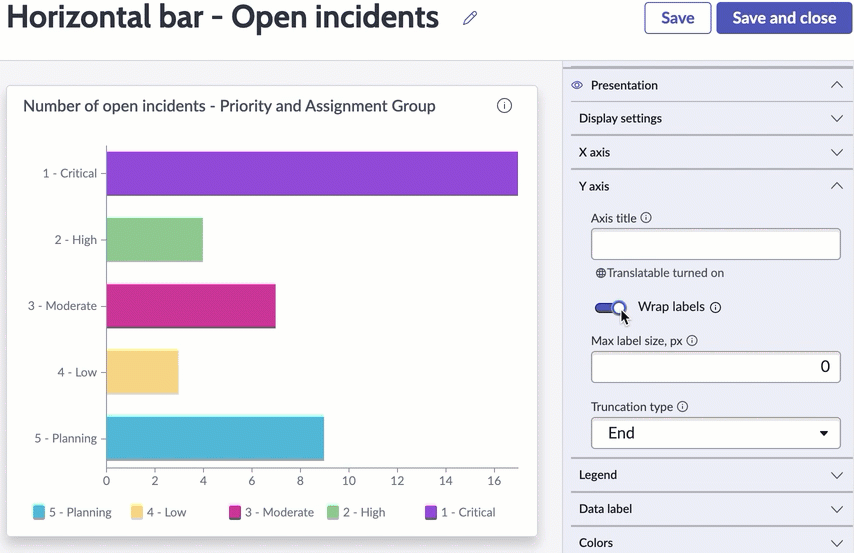

9. Y 軸を構成します。
   Y 軸の構成は、縦軸のラベルの表示方法を指定します。この例では、比較的短いラベルを使用しています。ただし、ラベルの最大サイズがラベルよりも小さい場合は、ラベル テキストを切り捨てるか折り返すかを選択できます。ラベルの先頭または末尾のテキストを切り捨てることができます。
   1. Y 軸のタイトルに [優先度] を指定できますが、この情報は既にビジュアライゼーションのタイトルに含まれているため、空のままにします。
   2. [ラベルを折り返す] を選択します。
      [最大ラベルサイズ] が 0 の場合は、最大のラベルによってサイズが決まるため、ラベルの表示に変化はありません。
   3. Max label size を 50 に変更します。
      ラベルは追加の行に折り返されます。[切り捨て] タイプでは、ラベルが折り返されるため、違いはありません。
   4. [ラベルを折り返す] オプションをオフにします。
      [切り捨て] タイプを変更すると、[終了] によって長いラベルの末尾が 3 つのドットに置き換えられることがわかります。[開始] を選択すると、長いラベルの最初の部分が 3 つのドットに置き換えられます。また、中央を選択しても同じことが起こります。
10. 可視化の凡例を構成します。
    凡例は、Y 軸の各値の色分けの例を示しています。凡例を表示するかどうか、凡例を配置する場所、表示する量を選択できます。理想的な配置は、ダッシュボード上のコンテナのサイズによって異なります。水平方向のスペースに余裕がある場合は、凡例を左または右に配置します。垂直方向のスペースがもっとある場合は、上または下に配置します。
    1. [ 凡例を表示 ] と [ 凡例値を表示] を選択します。
       [凡例を表示] の値は 、メトリクスに関連付けられた数値を加算します。この場合、[1 - Critical] インシデントの数に応じて [ 1 - Critical ] インシデントに 17 が追加されます。または、[データ ラベル] セクションの [ データ ラベルの表示 ] を選択して、この値をバー自体に配置することもできます。
    2. 凡例を可視化の上に配置します。
       凡例は、可視化の上、下、または右または左に配置することを選択できます。
    3. [中央 水平配置] を選択します。
       開始と終了 凡例を可視化の左または右に移動します。(右から左に読む言語では、開始と終了は右と左です)。
    4. 凡例アイテムの最大幅を変更して、これらの値に十分なスペースを与えます。
    5. 凡例を垂直に展開 すると、凡例に追加の行が提供されるため、ユーザーはデフォルトの 2 行を超えてスクロールする必要がありません。
       この例では、5 つのインシデント優先度に対して必要な行は 1 つだけです。15 または 20 の異なる地域またはアサイン先グループのバーを持つ可視化では、スクロールバーなしで凡例にさらに多くのバーを表示することができます。
11. [グループ] をさらに追加して、可視化により多くの情報を提供します。
    この可視化の名前を「 オープンインシデントの数 - 優先度とアサイン先グループ」に変更したことを思い出してください。アサイン先グループを追加します。

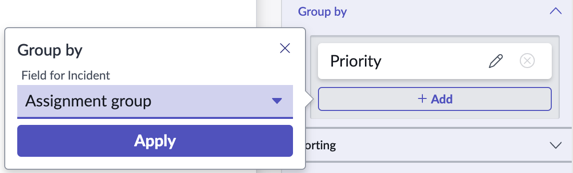

    1. [グループ化] で [+ 追加] を選択し、 [アサイン先グループ] を選択して、 [適用] を選択します。

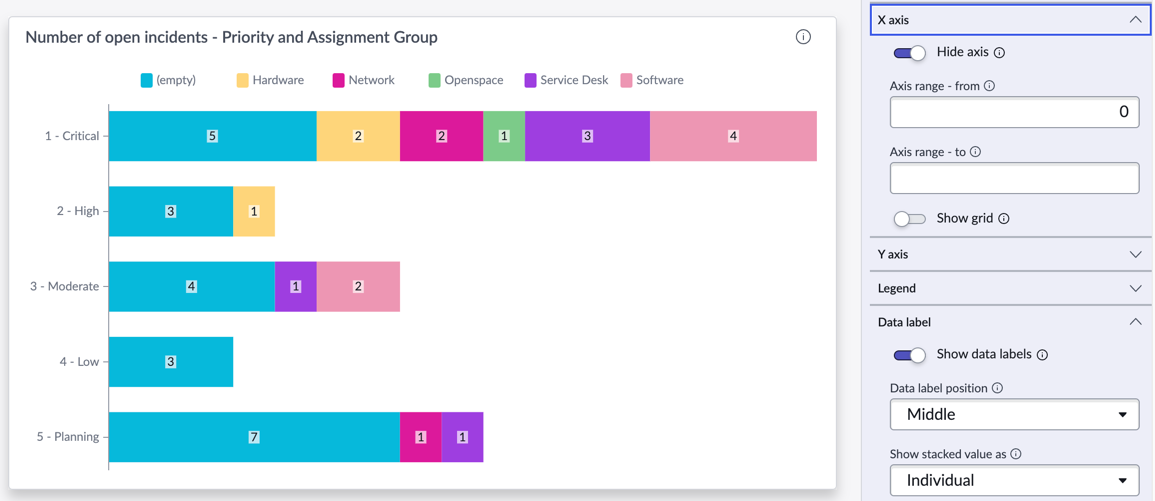

    2. 中央にデータラベルを表示します。
       追加のグループ化により、値を積み重ねることができます:優先度の上位にアサイン先グループ。データ値は、アサイン先グループごとの個別のインシデント数として表示するか、累積値 (各セグメントを前の値に追加) として表示するか、単に合計を表示するかを選択できます。[個別] を選択すると、各セグメントの値が表示されます。
    3. X 軸を非表示にします。
       各セグメントに値を追加したため、軸の値は冗長です。


12. ビジュアル化の [デフォルトの 色タイプ] を選択します。
    • デフォルトでは 、UX テーマに関連付けられた色が適用されます。

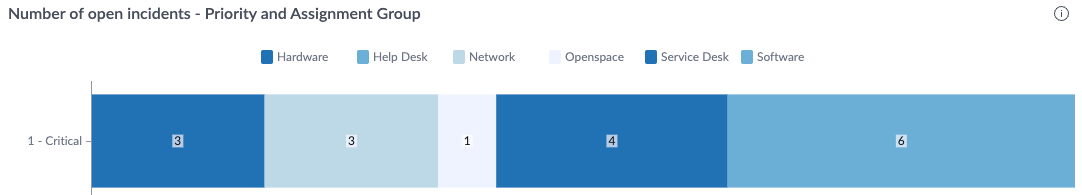

    • カラーパレット は、同じ色の色相を使用します (例:青、明から暗)。


    • 固定要素 では、ハードウェアインシデントなどの各要素に同じ色を指定します。固定要素の色を使用するすべてのデータ可視化では、同じ要素が同じ色で表示されます。

タスクの結果

2 つのフィールドにグループ化された水平バー表示方法が作成されました。可視化のラベル付け、凡例、および範囲も構成しました。
