ブレークダウン ウィジェットでのツリーマップによるチャート化の作成

ブレークダウン要素の階層を表示するには、ツリーマップによるチャート化を使用します。

始める前に

必要なロール：pa_power-user または admin

このタスクについて

注:

この機能は、 コア UI フロントエンドの一部です。互換モードで移行した場合の限られた範囲を除き、 プラットフォームアナリティクス ダッシュボードまたは UI ビルダー ページではサポートされていません。プラットフォームアナリティクスコンポーネントをビルドするには、「でのデータの可視化 プラットフォームアナリティクス」または「のフィルター プラットフォームアナリティクス」を参照してください。

ブレークダウンの要素が好感度で異なる場合、または各ブレークダウン要素とインジケーター ターゲットを比較する場合は、ツリーマップを使用できます。ツリーマップでは、要素の比率を表すサイズと好感度を表す色のネストされた四角形を使用します。

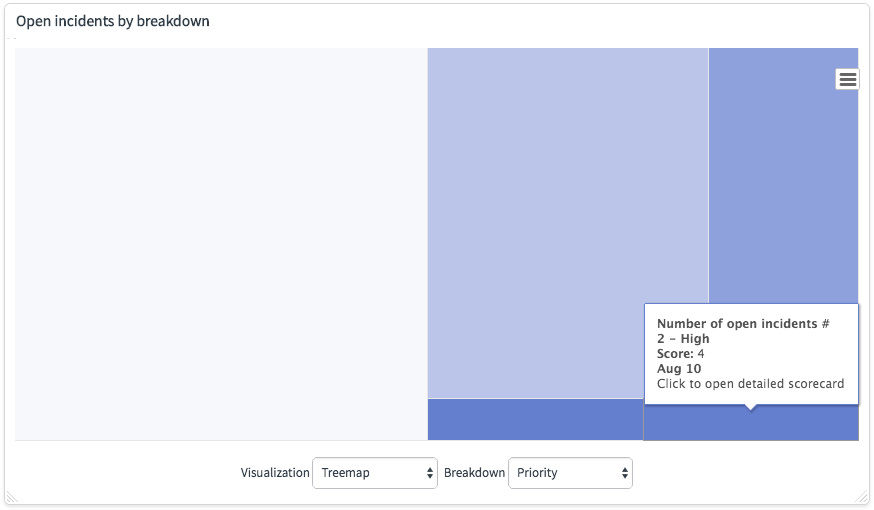

図 : 1. ツリーマップによるチャート化

手順

1. 次のように移動する。 All (すべて) > パフォーマンスアナリティクス > ウィジェット をクリックし、[ 新規] をクリックします。
2. [名前] フィールドで、表示する情報を反映するウィジェット名を入力します。
3. [タイプ] フィールドで、[ブレークダウン] を選択します。
   他のフィールドに入力した後に [タイプ] の値を変更すると、これらのフィールドはクリアされます。
4. [チャート化] フィールドで、[ツリーマップ] を選択します。
   ユーザーがチャート化を切り替えられるようにすることができます。[表示設定] タブで [表示方法セレクタを表示] を選択します。
5. [インジケーター] フィールドで、ブレークダウンするメインのインジケーターを選択します。
6. ブレークダウンを選択してスコアをグループ化します。
   ブレークダウンと要素を設定して、スコアをフィルタリングすることもできます。
   • ブレークダウンの要素別にグループ化されたスコアをウィジェットで表示するには、[ ブレークダウン ] フィールドでブレークダウンを選択します。要素または第 2 のブレークダウンを選択しないでください。
   • ビューアーの特性に応じて、ウィジェットにさまざまな要素を表示できます。これを行うには、[ 要素設定 ] タブで要素フィルターを指定します。[要素] フィールドに要素を指定しないでください。カスタマイズできるのは、第 1 レベルのブレークダウン要素のみです。詳細については、「パーソナライズされたビジュアル」を参照してください。
   • あるブレークダウンの要素でフィルタリングされ、別のブレークダウンの要素でグループ化されたスコアをウィジェットで表示するには、[ ブレークダウン ] フィールドと [ 要素 ] フィールドでフィルタリングされたブレークダウンと要素を選択します。次に、 2 番目のブレークダウン フィールドでグループ化ブレークダウンを選択します。ウィジェットには 、第 2 ブレークダウン の各要素のスコアが表示されますが、それは最初の ブレークダウン と 要素と一致する場合に限られます。
     注:

     • 第 2 レベルのブレークダウンは、[ ブレークダウンマトリクスを収集 ] タブのインジケーターレコードで有効にする必要があります。
     • 2 つ目のブレークダウンを取得するには、[ フォロー] 要素 を無効にする必要があります。ダッシュボードのブレークダウンは、可能な 2 つのブレークダウンレベルのうちの 1 つとしてカウントされます。
   • ウィジェットでは、1 つのブレークダウンでグループ化され、ユーザーがブレークダウンダッシュボードで選択した要素でフィルタリングされたスコアを表示することもできます。[ ブレークダウン ] フィールドでグループ化ブレークダウンを選択します。次に、後の手順で説明するように 要素を フォロー を選択します。
   重要:

   ウィジェットが式インジケーター用の場合、式内のすべての貢献インジケーターがブレークダウンをサポートする必要があります。それ以外の場合は、ダッシュボードのウィジェットに値ではなくエラーメッセージが表示されます。
7. [色分けの方法] フィールドで、好感度をスコア、スコアの変化、変化の割合、インジケーター ターゲットのいずれに基づいてランク付けするかを選択します。
8. [正の色] フィールドで、肯定的であることを示す色を選択します。
9. [色分けの方法] によっては、[負の色] を選択する必要があります。
10. オプション: 次のフィールドに入力します。

    フィールド	説明
    時系列	7 日間の合計または平均を適用するなど、特定の期間のスコアに対して関数を実行します。インジケーターに適用されないようにします。詳細については、「時系列集計の適用」を参照してください。 注: ビジネスカレンダーと会計カレンダーは、時系列集計をサポートしていません。このようなカレンダーを使用するインジケーターのウィジェットに時系列集計を設定することはできません。
    ソート ソートの方向	[ソート基準] 属性でデータをソートします。次に、昇順または降順でソートするかどうかを選択します。 注: システムは、最新の収集ジョブのスコアに基づいてデータのソートを試みます。最新のジョブでスコアが収集されなかった場合、[ ソート] 設定は無視されます。
    カラースキーム	すべてのブレークダウンのスコアの色のスペクトラム。ブレークダウンが 1 つのみ表示される場合は、最初の色のみが使用されます。 カラースキームを指定しない場合は、システムプロパティで定義された色が適用されます glide.ui.chart.default.colors 。 提供されているカラー スキームを使用する代わりに、独自のカラー スキームを作成できます。詳細については、「カラースキームの作成」を参照してください。

11. オプション: [設定] タブをクリックし、必要に応じて設定を変更します。
    詳細については、「ブレークダウンウィジェットの追加の設定」を参照してください。
12. [送信] をクリックします。

次のタスク

ウィジェットを表示するには、ウィジェットをダッシュボードまたはポータルに追加します。
