目盛りの可視化の例

  • リリースバージョン: Yokohama
  • 更新日 2025年01月30日
  • 所要時間：5分

    • 目盛りチャート化は、単一の値が最小予想値から最大予想値までの範囲内のどこにあるかを示します。「針」は値を指し、目盛りは針までの値が色分けされて視覚的に示されます。

    始める前に

    必要なロール：データにアクセスできるユーザーは誰でも、自分が所有するダッシュボードでそのデータの可視化を作成できます。itil、report_user、admin、または viz_creator ロールを持つユーザーは、 可視化デザイナーで可視化を作成できます。可視化デザイナーでビジュアライゼーションを作成すると、ライブラリに保存されます。アクセスの詳細については、「 report_view のアクセス制御 と プラットフォームアナリティクスのロール」を参照してください。

    このタスクについて

    目盛りによるチャート化は、現在の値を目標またはベンチマーク (目標との比較した会社の売上など) と比較する場合に使用します。目盛りの可視化を色で構成して、現在の値が目標と比較してどこにあるかを示すことができます。単一のスコアで、値を色分けして、正または負の範囲内にあるかどうかを示すことができます。目盛りでは、値を表すビジュアリゼーションの部分を色分けします。

    手順

    1. 最初の手順に従って で目盛りの可視化を作成する 可視化デザイナー:
      1. 次のように移動する。 All (すべて) > Platform Analytics (プラットフォームアナリティクス) > ライブラリ > データの可視化.
      2. [新規] を選択します。
      3. 目盛り ( 目盛り可視化アイコン) 表示タイプを選択します。ワークスペースと可視化デザイナーの選択、および目盛りによる可視化の作成の選択を示すアニメーション
    2. 現時点では、ヘッダーと境界線のセクションをスキップして、データソースに移動します。
      1. [データソースを追加] を選択します。
      2. インシデント [incident] テーブルを選択します。
      3. この可視化ではオープンインシデントが表示されるため、[フィルター] セクションに Incidents.Open 条件を追加しましょう。
        このフィルターを選択すると、可視化にはアクティブなインシデントの数のみが表示されます。
      4. オプション: [実行] を選択して、可視化の基になるレコードをプレビューします。
      5. [このソースを追加] を選択します。
      選択したデータの現在の値を含むダイヤルデータの可視化が 可視化デザイナーに表示されます。

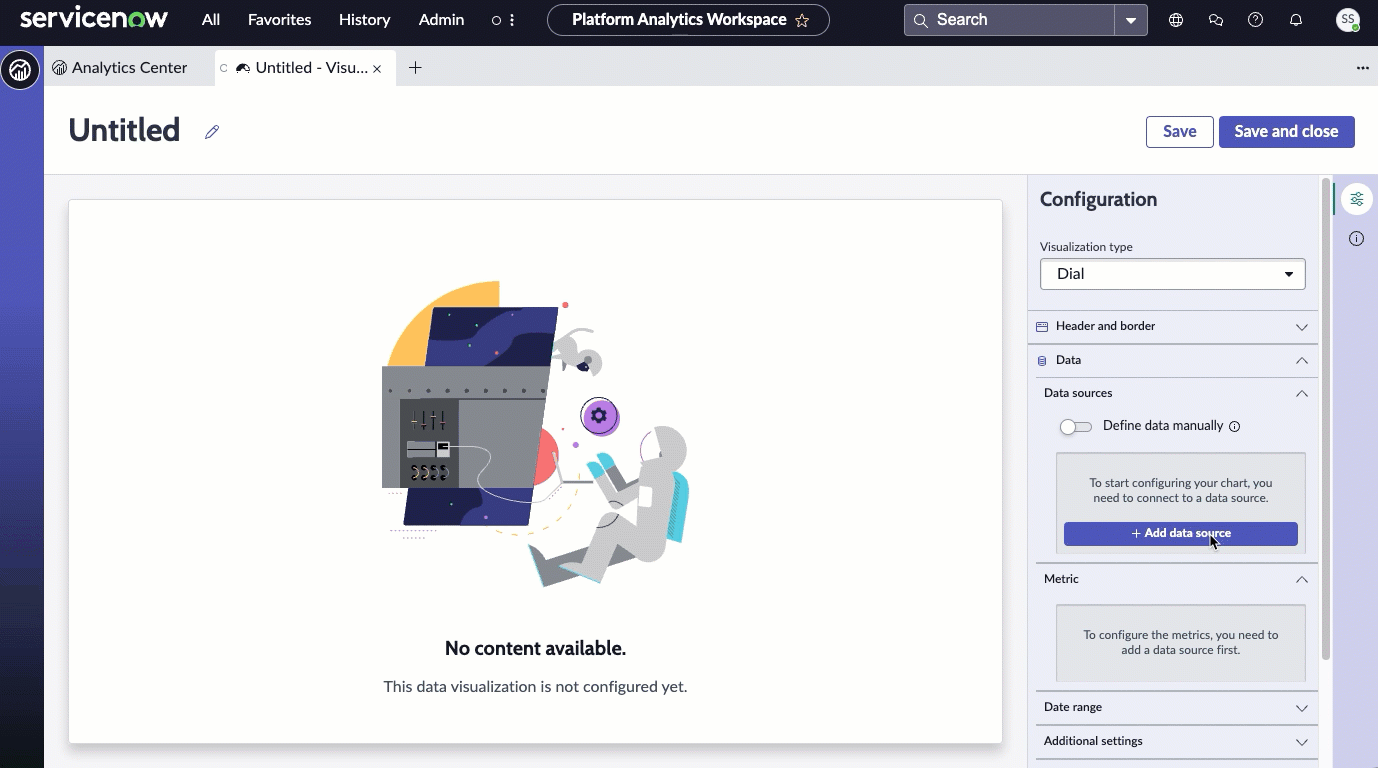

      データソースの選択、フィルターの適用、および結果を示すアニメーション
    3. 可視化を確認できたので、ユーザーのコンテキストを追加しましょう。
      1. [ヘッダーと境界線] セクションを展開します。
      2. [ Show header (ヘッダーを表示 )] を選択し、チャートタイトルに「 Open incidents - Dial (オープンインシデント - ダイヤル)」と入力します。
        [ヘッダーを表示] を選択すると、タイトルと説明を追加できます。チャートのタイトルは、必ずしも可視化の名前と同じである必要はありません。可視化名により、 可視化デザイナー とリストで識別されます。チャートのタイトルが可視化内に表示されます。
      3. 可視化の説明を入力します: すべての優先度とカテゴリのオープンインシデントの数。
        説明フィールドとタイトルフィールドは必須ではありませんが、この情報があると、ダッシュボードで可視化を理解しやすくなり、リストで識別しやすくなります。
    4. [メトリクス] セクションをスキップします。
      一部のデータの可視化は複数のデータソースをサポートしていますが、目盛りの可視化はサポートしていません。必要なのはオープンインシデントの数のみであるため、デフォルトのメトリクスである [カウント] やそのラベルである [インシデント] を変更する必要はありません。
    5. [追加の設定] で、 [メトリック ラベルの表示 ] をオフのままにし、 [ ゼロを表示] を選択します。
      可視化の名前は 「オープンインシデントの数」であるため、メトリクスラベル「インシデント」は冗長です。

      場合によっては、可視化の対象者は値 0 に関心がないことがあります。ただし、この場合は、オープンインシデントが 0 であることを示したいと考えています。

    6. [データの更新] で、対象者が可視化を操作する方法を構成します。
      1. [フィルターに従う] を選択します。
        このオプションを使用すると、可視化は、同じテーブルに基づく、配置されているダッシュボードのインタラクティブフィルターに従うことができます。
      2. [フィルターを表示] アイコンを選択して、可視化に適用されたフィルターの数を表示します。
        たとえば、ダッシュボードフィルターによって可視化の値が制限されると、アイコンは、フィルターに一致するオープンインシデントの数が表示されていることを示します。その後で、どのフィルターが有効になっているかを確認できます。
      3. [ ドリルダウンを有効にする] を選択すると、閲覧者はチャート内のデータポイントを選択して関連情報に移動できるようになります。
        一部の可視化は、関連付けられたデータのリストにのみドリルダウンします。通常、テーブルデータはアクセス制御リスト (ACL) によって制限され、閲覧者には関連するすべてのレコードが表示されない場合があります。

        このコントロールは、[ チャートのインタラクションを許可 (Allow chart interaction)] を反映しています。[チャートインタラクション] で、ドリルダウンの宛先を選択することもできます。

    7. [プレゼンテーション] で、スコアと目盛り自体のサイズ、可視化の最小値と最大値を構成します。
      1. [表示設定] で、スコアサイズをデフォルトの M (中) から L (大) に変更して強調します。
      2. 目盛りの最小値と最大値を選択します。
        デフォルト値は 0 と 100 です。この場合、オープンインシデントがない場合、最小値はゼロです。最大値もデフォルト値のままにしますが、独自の目盛りの視覚化を作成する場合は、現実的な最大値を考慮してください。
      3. この例では、内半径パラメーターを無視します。
        内側の半径は、ビジュアリゼーションの内側の半径と外側の半径の比率です。使用できる値は 0.7 から 0.95 です。
    8. スコアの色ルールを設定します。
      オープンインシデントのステータスを強調するため、値に基づいてダイヤルの色を変更する動的な色ルールを定義します。
      1. [表示設定] で、[ 単色 ] 色タイプを選択します。
      2. [色ルール] で、[ + ルールの追加] を選択します。
      3. 最初の色ルールでは、[ Operator lower than] を選択し、[Value 6] を入力し、色とアイコンの色の両方に [Positive Green] を選択して、[適用] を選択します。

        値は指定された数までですが、それは含まれません。

        順序 100 を保持します。
        [より小さい] の演算子を選択し、値を 6 に設定し、[色オプション] を [正の緑] に設定した色ルールオプション
      4. より注意が必要な値を示すには、値を5 と 25 の間に [演算子] 、色とアイコンの色を [警告オレンジ]、順序を 50 にして 2 番目のルールを作成します。
      5. 最も注意が必要な値を表示するには、 演算子が 値より大きく、値が 25、色とアイコンの色が 赤、順序 が 25 の 3 番目のルールを作成します。
      単一のスコア値が目的の値と一致しているかどうかを示す 3 つのルールを作成しました。

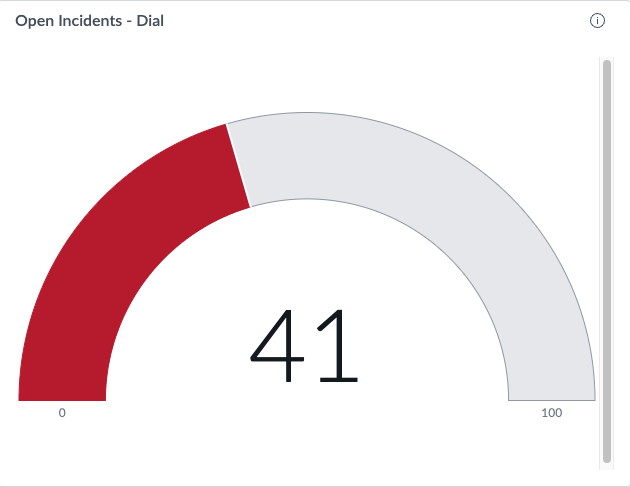

      大きなサイズで、定義されたカラーリングルールを反映した赤い円弧カラーの目盛りによる可視化。

    タスクの結果

    オープンインシデントという単一の測定基準に基づいて、ダイヤルによる可視化を作成しました。また、フィルターとドリルダウンに関するユーザー オプションを構成し、ビジュアリゼーションのサイズと色分けルールを構成しました。
