세로 막대 시각화를 사용하면 여러 범주 또는 그룹의 비교 크기 또는 빈도(예: 여러 지역 또는 여러 기간에 걸친 판매)를 표시할 수 있습니다. 세로 X축은 일반적으로 연도 또는 날짜 범위, 연령 범위 또는 급여 범위와 같은 숫자 값을 표시합니다.
시작하기 전에
필요한 역할: 데이터에 액세스할 수 있는 사용자는 누구나 편집할 수 있는 대시보드에서 해당 데이터의 시각화를 만들 수 있습니다. itil, report_user, admin 또는 viz_creator 역할을 가진 사용자는 에서 시각화를 만들 수 있습니다.시각화 디자이너 에서 시각화 시각화 디자이너를 만들면 라이브러리에 저장됩니다. 액세스에 대한 자세한 내용은 해당 문서를 참조하십시오 Report_view 접근 제어플랫폼 분석 역할.
이 태스크 정보
세로 막대 시각화 유형을 사용하여 다양한 범주 또는 그룹을 비교하고 데이터 세트의 분포를 명확하게 보여줍니다. 이 예에서는 유형별로 중단을 표시합니다.
프로시저
-
첫 번째 단계에 따라 다음을 수행합니다 가로 또는 세로 막대 데이터 시각화 생성.
-

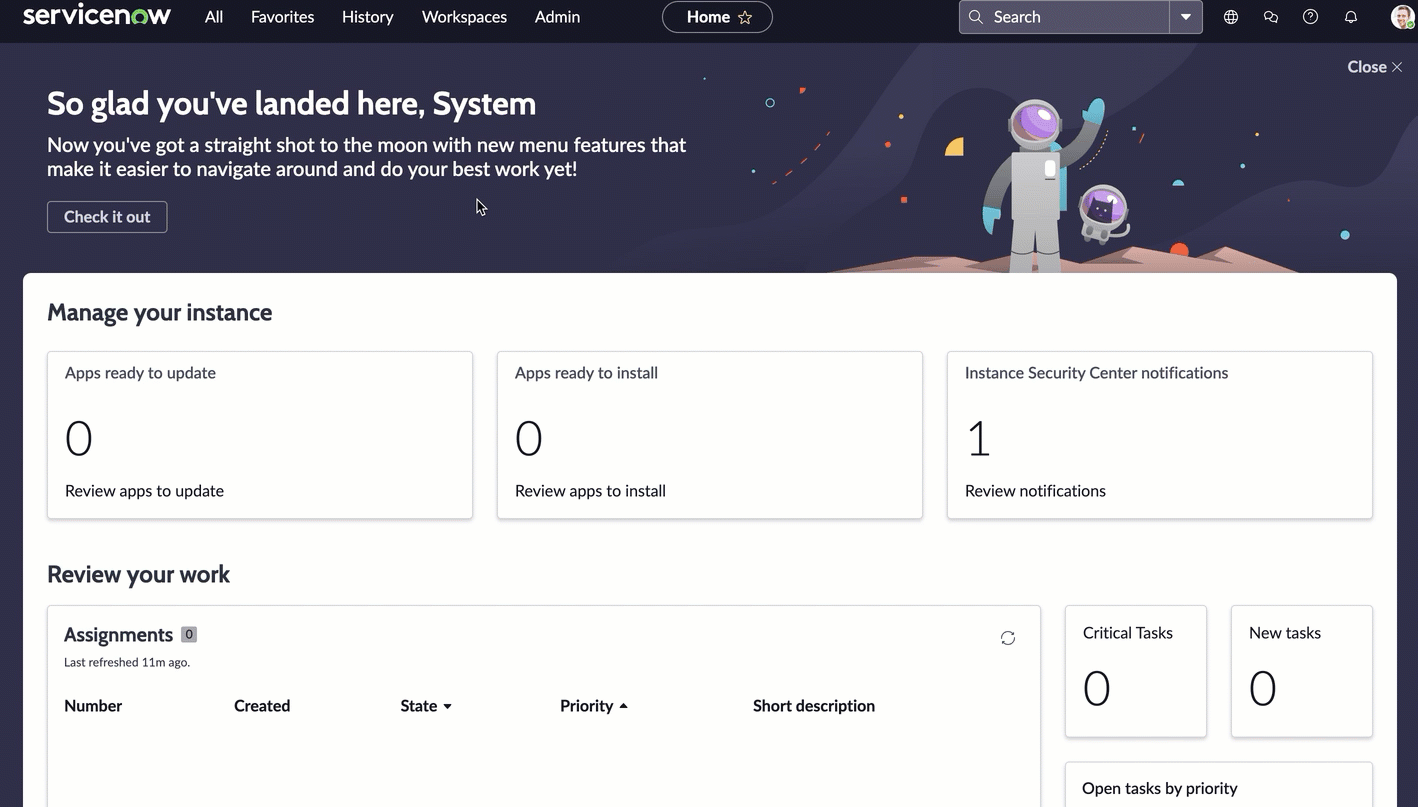

다음으로 이동 또는 인라인 대시보드를 열고 편집을 선택합니다.
-
새로 만들기를 선택합니다.
-
세로 막대(
) 시각화 유형을 선택합니다.
-
지금은 헤더와 테두리 섹션을 건너뛰고 데이터 소스로 이동할 수 있습니다.
-

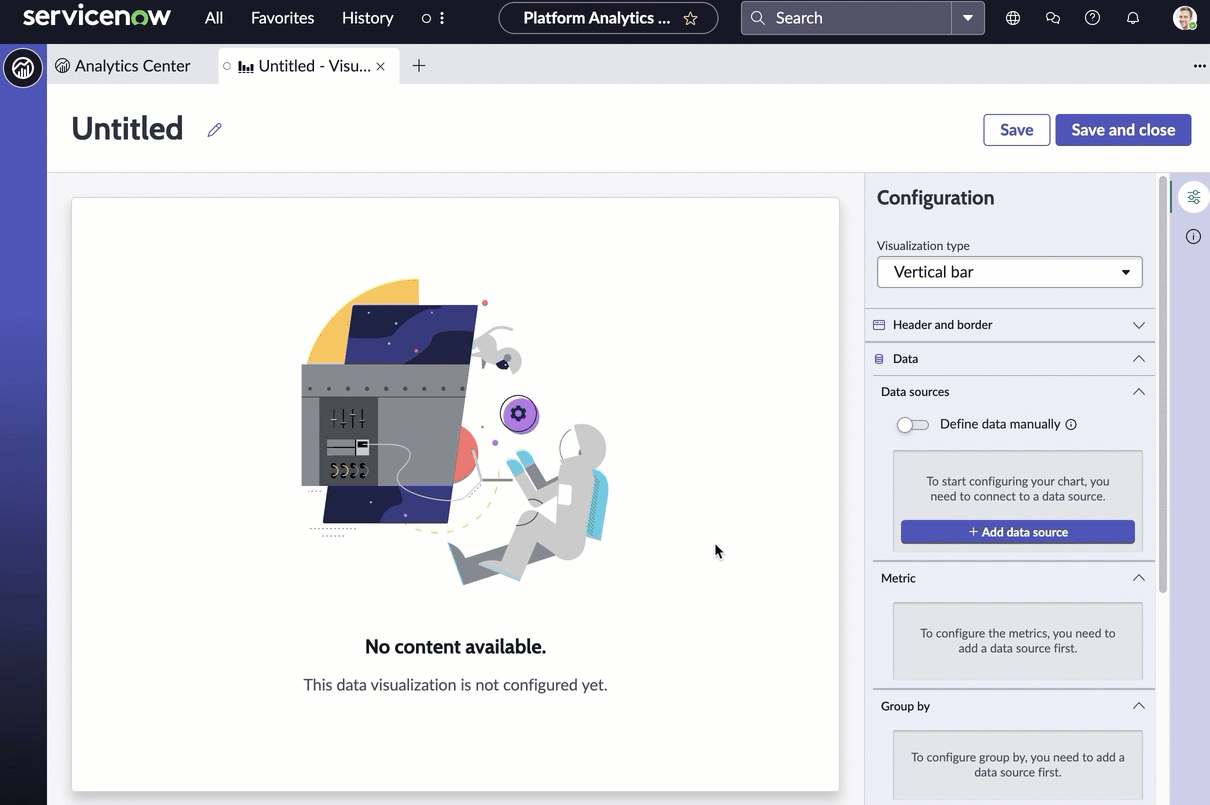

데이터 소스 추가를 선택합니다.
-
중단 [cmdb_ci_outage] 테이블을 선택합니다.
이 테이블에는 다양한 서비스의 중단이 나열됩니다.
- 옵션:
실행을 선택하여 시각화의 기반이 될 기록을 미리 봅니다.
-
이 소스 추가를 선택합니다.
선택한 데이터의 현재 값이 포함된 세로 막대 데이터 시각화가 에 나타납니다.
시각화 디자이너 시각화는 테이블의 첫 번째 필드(알파벳순)인 시작(Begin)별로 그룹화됩니다. 이는 시간 측정에 의해 분포된 중단을 표시하기 때문에 유용합니다.
-
이제 시각화를 볼 수 있었으므로 사용자에 대한 몇 가지 컨텍스트를 추가해 보겠습니다.
-
헤더 및 테두리 섹션을 확장합니다.
-
헤더 표시를 선택하고 유형별 중단이라는 제목을 제공합니다.
헤더 표시를 선택하면 제목과 설명을 추가할 수 있습니다. 차트 제목이 시각화 이름과 반드시 같지는 않습니다. 시각화 이름은 목록에서 시각화를 시각화 디자이너 식별합니다. 차트 제목이 시각화 내에 나타납니다.
-
시각화에 대한 설명을 입력합니다. CMDB 중단이 시작된 시기별로 그룹화되고 유형별로 쌓여 있습니다.
설명 및 제목 필드는 필수는 아니지만 이 정보를 사용하면 대시보드에서 시각화를 더 쉽게 이해하고 목록에서 식별하기가 더 쉽습니다.
-
저장을 선택하고 보고서에 세로 막대 - CMDB 중단이라는 제목을 지정합니다.
-
메트릭 섹션을 건너뜁니다.
-

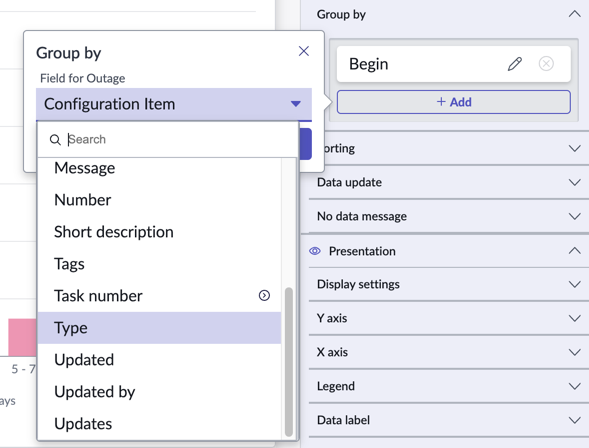

그룹화 기준 섹션에서 추가 를 선택하여 시각화의 정보를 구별합니다.
유형을 선택하고
적용을 선택합니다. 이제 열에 다양한 색상이 표시되어 다양한 유형의 중단을 구분할 수 있습니다.
-
정렬에서 값 별 정렬 및 내 림차순으로 정렬을 유지합니다.
이러한 옵션은 데이터를 시각화하는 한 가지 논리적 방법을 보여줍니다. 정렬 옵션을 변경하여 가장 적합한 방법을 확인하십시오.
-
데이터 업데이트에서 대상이 시각화와 상호 작용하는 방법을 구성합니다.
-
필터 팔로우를 선택합니다.
이 옵션을 사용하면 시각화가 동일한 테이블을 기반으로 하는 배치된 대시보드의 대화형 필터를 따를 수 있습니다.
-
시각화에 적용된 필터 수를 표시하려면 필터 표시 아이콘을 선택합니다 .
예를 들어 대시보드 필터가 시각화 값을 제한하는 경우 이 아이콘은 필터와 일치하는 미해결 인시던트 수를 보고 있음을 나타냅니다. 그런 다음 어떤 필터가 적용되는지 확인할 수 있습니다.
-
뷰어가 차트에서 데이터 포인트를 선택하여 관련 정보로 이동할 수 있도록 드 릴다운 활성화 를 선택합니다.
일부 시각화는 관련 데이터 목록으로만 드릴다운됩니다. 테이블 데이터는 일반적으로 ACL(접근 제어 목록)에 의해 제한되며 뷰어는 연결된 기록을 모두 못할 수 있습니다.
이 컨트롤은 차트 상호작용 허용을 미러링합니다. 차트 상호작용에서 드릴다운 대상을 선택할 수도 있습니다.
-
변수는 다음 세 가지 방법 중 하나로 데이터를 표시합니다.

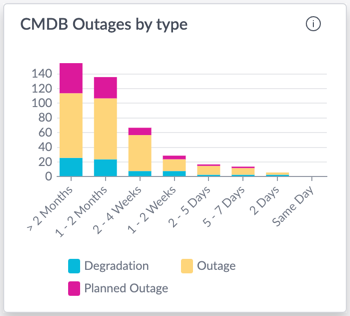

- 누적
- 한 유형을 다음 유형 위에 쌓아서 그룹화된 요소(이 경우 유형)를 표시합니다.

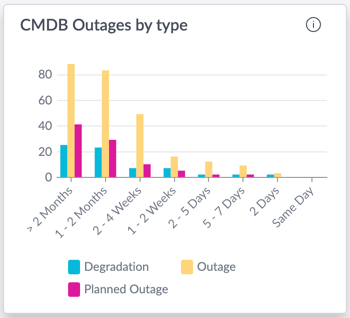

- 나란히
- 각 유형에 대해 서로 다른 막대를 표시합니다.

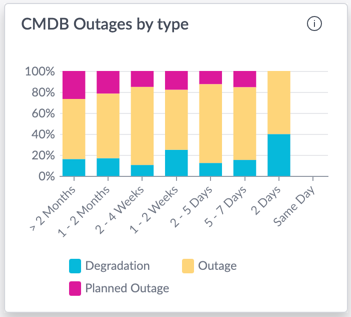

- 정규화됨
- 각 그룹에 대해 높이가 같은 누적 막대를 표시하며 색상은 전체의 백분율을 표시합니다.
-

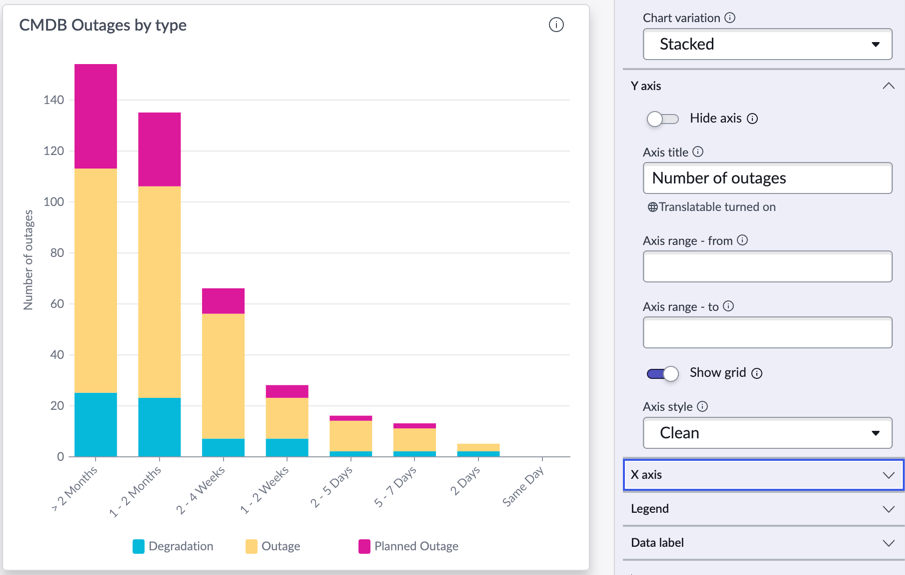

Y축을 구성합니다.
축의 텍스트, 값 범위, 축 위치 등 여러 옵션을 지정할 수 있습니다. 축과 해당 값을 숨기고 막대의 비교 크기만 표시하려면 축 숨기기를 선택할 수도 있습니다.
-
Y축에 중단 수라는 제목을 지정할 수 있지만 이 정보는 이미 시각화의 제목에 있으므로 비워둡니다.
-
막대에 대한 하한 및 상한 범위를 지정할 수 있지만 이 두 값 모두 유용하므로 축 범위(시작 ) 및 축 범위(Axis range)를 비워 둡니다.
From 값이 클수록 의미가 있는 경우가 있지만 단점은 막대의 상대적 크기가 덜 정확해진다는 것입니다. 종료 값이 비어 있으면 범위의 가장 높은 값은 시각화에서 가장 큰 막대의 가장 높은 값과 같습니다.
-
그리드 표시 및 축 스타일 옵션은 자신의 취향에 맞게 조정할 수 있는 사소한 미적 변경 사항입니다.
이 예에서는 조금 더 깔끔하기 때문에
정리 를 선택합니다.
-
최대 레이블 크기를 50으로 변경합니다.
레이블이 줄 바꿈되어 줄이 추가됩니다. 잘림 유형은 레이블이 래핑되므로 차이가 없습니다.
-
X축을 구성합니다.
축의 텍스트, 값 범위, 축 위치 등 여러 옵션을 지정할 수 있습니다.
X축 구성은 세로 축에 대해 레이블이 표시되는 방식을 해결합니다. 이 예시에는 비교적 짧은 레이블이 있습니다. 그러나 최대 레이블 크기가 레이블보다 작은 경우에는 레이블 텍스트를 자르거나 줄 바꿈하도록 선택할 수 있습니다. 레이블의 시작 부분이나 끝 부분에서 텍스트를 자를 수 있습니다.
-
X축에 CMDB 중단이라는 제목을 지정할 수 있지만 이 정보는 이미 시각화 제목에 있으므로 비워둡니다.
-
레이블 래핑을 선택합니다.
최대 레이블 크기가 0이면 가장 큰 레이블이 크기를 결정한다는 의미이므로 레이블 표시에 변경 사항이 표시되지 않습니다.
-
시각화의 범례를 구성합니다.
범례는 X축의 각 값에 대한 색상 코딩의 예를 제공합니다. 범례를 표시할지 여부, 배치할 위치, 표시할 양을 선택할 수 있습니다. 이상적인 배치는 대시보드의 컨테이너 크기에 따라 다릅니다. 가로 공간이 더 많은 경우 범례를 왼쪽이나 오른쪽에 배치합니다. 수직 공간이 더 많으면 위 또는 아래에 놓습니다.
-
범례 표시 및 범례 값 표시를 선택합니다.
범례 값 표시 는 선택한 메트릭과 연결된 숫자를 추가합니다. 또는 데이터 레이블 표시 (데이터 레이블 섹션)를 선택하여 막대 자체에 이러한 값을 배치할 수 있습니다.
-
시각화 위에 범례를 배치합니다.
범례를 시각화의 위, 아래 또는 오른쪽 또는 왼쪽에 배치하도록 선택할 수 있습니다.
-
가운데 수평 맞춤을 선택합니다.
시작 및 종료 범례를 시각화의 왼쪽이나 오른쪽으로 이동합니다. (오른쪽에서 왼쪽으로 읽는 언어의 경우 시작과 끝이 오른쪽과 왼쪽입니다.)
-
최대 범례 항목 너비를 변경하여 해당 값에 더 많거나 적은 공간을 제공합니다.
-
범례를 세로로 확장 하면 사용자가 기본 두 줄 너머로 스크롤할 필요가 없도록 범례에 추가 줄이 제공됩니다.
이 예에서는 세 가지 중단 유형에 대해 한 줄만 필요합니다. 15개 또는 20개의 서로 다른 지역 또는 할당 그룹에 대한 막대가 있는 시각화에서는 스크롤바 없이 범례에 더 많은 것을 표시할 수 있습니다.
-
시각화의 기본 색상 유형을 선택합니다.
- 기본값은 UX 테마와 연결된 색상을 적용합니다.

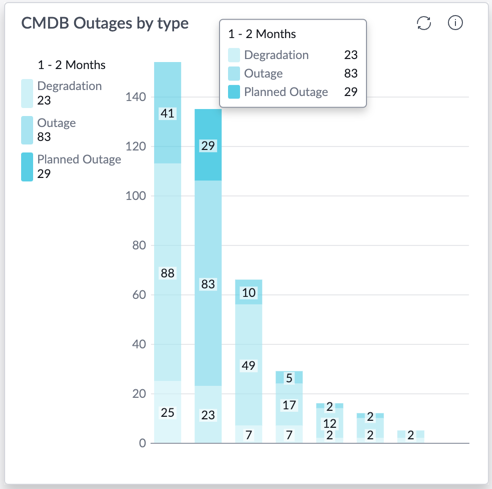

- 색상표 는 동일한 색상의 색조를 사용합니다(예: 순차적 - 파란색 밝은 색에서 어두운 색).
- 고정 요소 색상 은 하드웨어 인시던트와 같이 각 요소에 대해 동일한 색상을 지정합니다. 고정 요소 색을 사용하는 모든 데이터 시각화는 같은 요소를 같은 색으로 표시합니다.
결과
두 개의 필드로 그룹화된 세로 막대 시각화를 생성했습니다. 시각화의 레이블 지정, 범례 및 범위도 구성했습니다.
