유입 및 유출 분석: 노드 별 다이어그램

대시보드의 프로세스 맵 구성요소에서 프로세스 그래프를 노드 별 다이어그램으로 봅니다. 노드 별 다이어그램은 선택한 노드로 들어오는 활동과 선택한 노드에서 나가는 활동을 명시적으로 표시합니다.

대시보드의 프로세스 맵 구성요소에서 프로세스 그래프를 보고 그래프에 있는 한 노드의 세부 정보를 보려면 노드 별 다이어그램을 사용해야 합니다.

PAR 대시보드에서 프로세스 그래프를 볼 수 있도록 맵을 프로세스 마이닝 구성하는 방법에 대한 자세한 내용은 다음 문서를 참조하십시오 PAR 대시보드에서 맵 구성 프로세스 마이닝. PAR(플랫폼 분석) 대시보드에 대한 자세한 내용은 다음 문서를 참조하십시오 대시보드 탐색 플랫폼 분석.

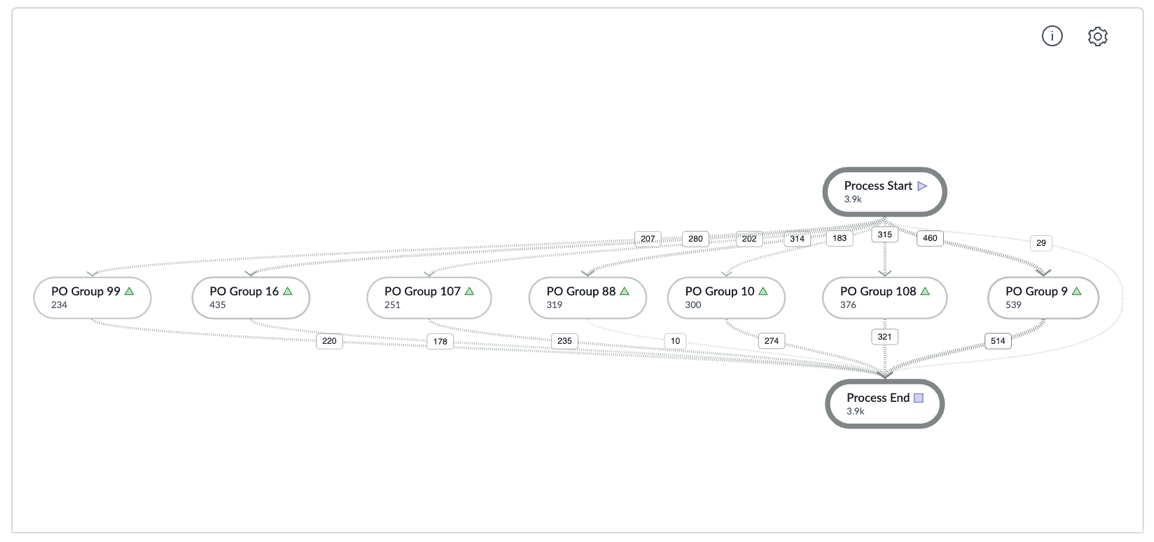

다음 프로세스 그래프에는 재할당 분석에 대한 상세 정보가 표시됩니다.

프로세스 그래프의 노드를 선택하면 그래프가 선택한 노드의 모든 들어오고 나가는 아크를 표시하는 노드 별 다이어그램으로 변경됩니다. 프로세스 그래프 버튼을 다시 선택하면 전체 그래프가 프로세스 그래프로 표시됩니다.

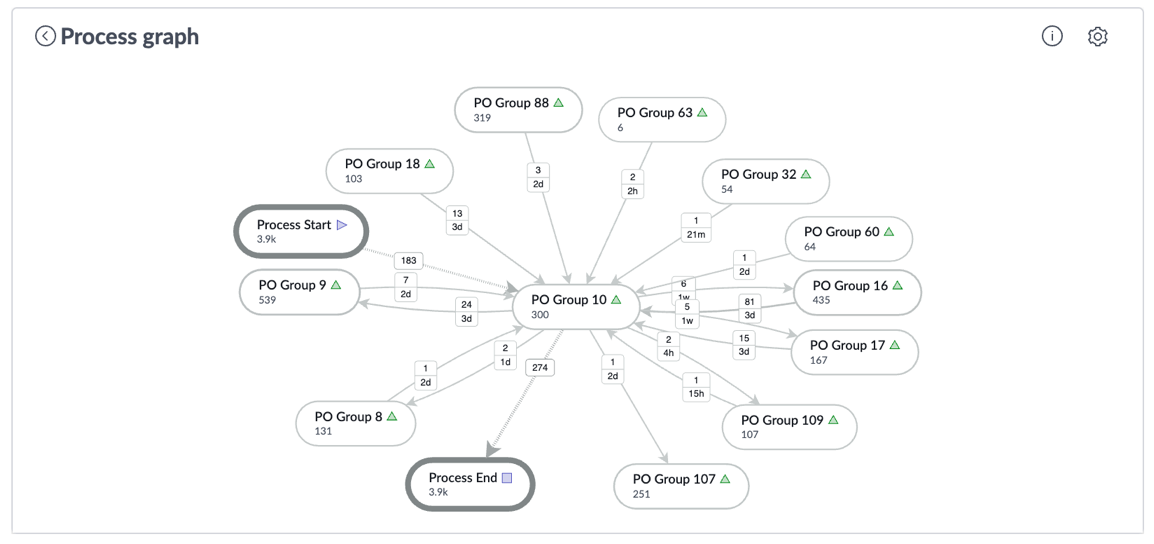

PO 그룹 10을 선택하면 다음 그림과 유사한 노드 별 다이어그램이 표시됩니다. PO 그룹 10에 할당된 기록을 볼 수 있습니다. PO 그룹 10에서 다른 그룹에게 할당된 기록을 볼 수도 있습니다.

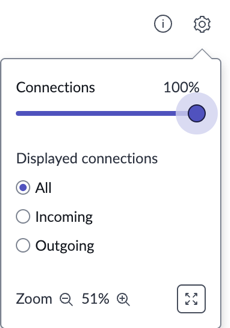

발신 기록 또는 수신 기록을 기준으로 필터링할 수 있습니다.

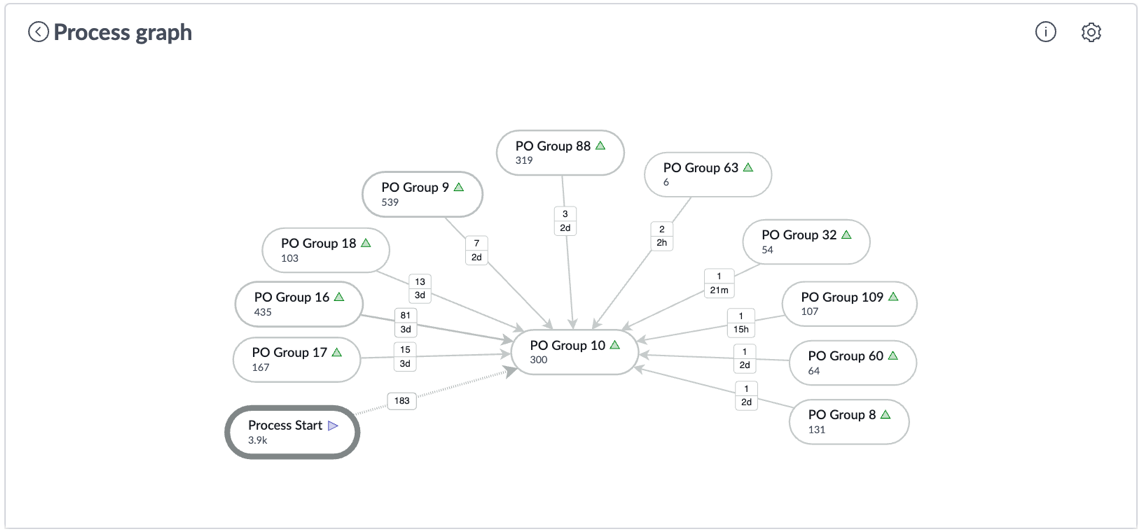

수신을 기준으로 필터링하면 PO 그룹 10에 할당된 모든 기록이 표시됩니다. PO 그룹 10의 관리자인 경우 어느 그룹이 내 그룹에 얼마나 많은 기록을 할당하는지 볼 수 있습니다. 그런 다음 보이는 문제를 해결하는 데 집중할 수 있습니다.

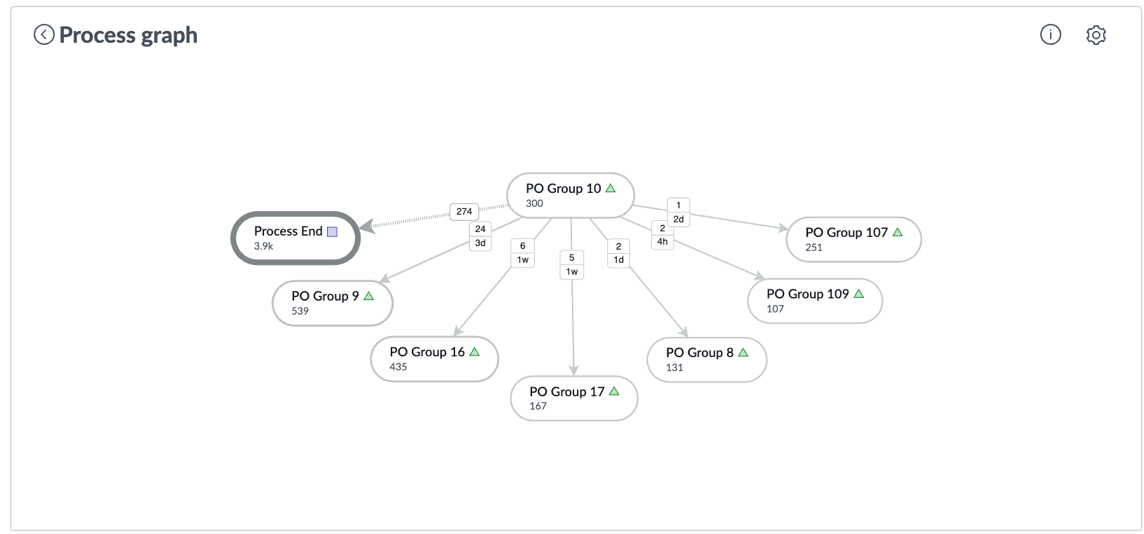

발신을 기준으로 필터링하면 PO 그룹 10이 다른 그룹에 할당한 모든 기록이 표시됩니다. PO 그룹 10의 관리자인 경우 PO 그룹 10에서 어떤 그룹으로 재할당된 기록 수를 확인할 수 있습니다. 그런 다음 보이는 문제를 해결하는 데 집중할 수 있습니다.

전환을 필터링할 수도 있습니다. 아크를 선택하면 전환의 상세 정보가 포함된 창이 표시됩니다.

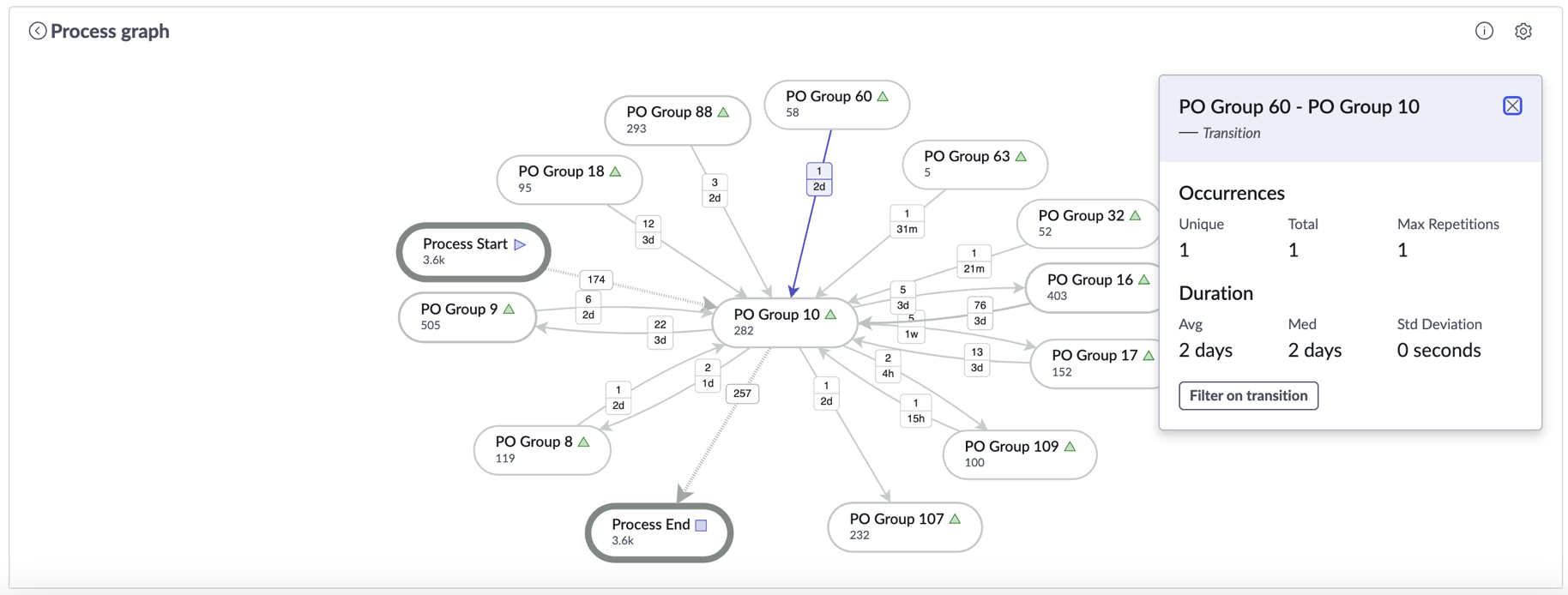

PO 그룹 60을 선택하면 다음과 유사한 창이 표시됩니다.

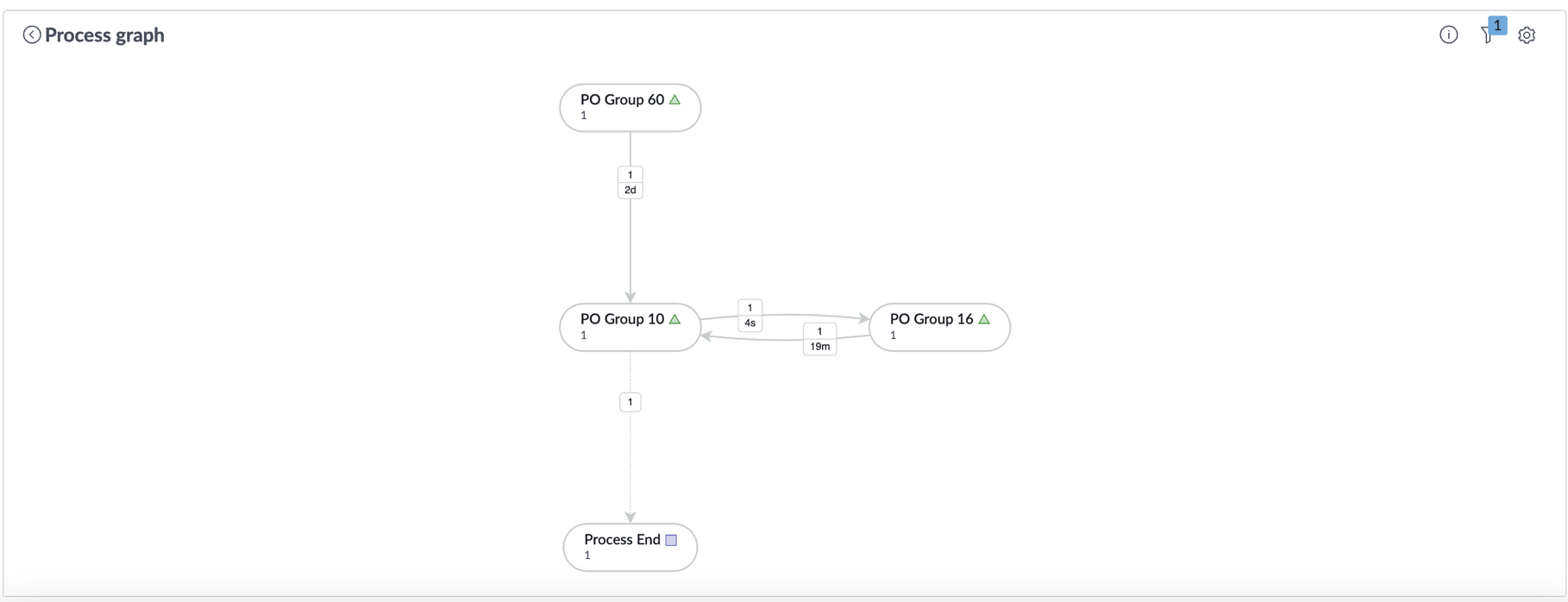

전환 시 필터링을 선택합니다. 노드 별 다이어그램은 해당 하나의 전환에 대한 결과만 표시합니다. 이미지에서 볼 수 있듯이 PO 그룹 60은 PO 그룹 10에 기록을 할당했습니다. 그런 다음 PO 그룹 10은 기록을 PO 그룹 16에 할당했습니다. 그런 다음 PO 그룹 16은 기록을 PO 그룹 10에 할당했습니다. 마침내 기록이 종결되었습니다.

노드 또는 아크를 선택하면 기록 표시 버튼이 표시됩니다. 기록 표시 버튼을 선택합니다. 예약된 작업이 시작됩니다. 예약된 작업이 완료되면 예약된 작업 창에서 결과 보기 를 선택합니다.
