의존성 뷰 맵의 클러스터 노드
의존성 뷰 맵은 개별 CI 노드와 함께 클러스터 그룹 노드와 이러한 클러스터 그룹의 하위 노드를 표시할 수 있습니다.
클러스터 는 클러스터 [cmdb_ci_cluster] 테이블의 CI입니다. 클러스터 CI는 단일 시스템으로 함께 작동하는 컴퓨터 CI의 조직화된 세트입니다. 클러스터 그룹의 각 노드는 디스크 및 네트워크 어댑터와 같은 참조된 하드웨어를 가질 수 있는 CI(일반적으로 서버)를 나타냅니다.

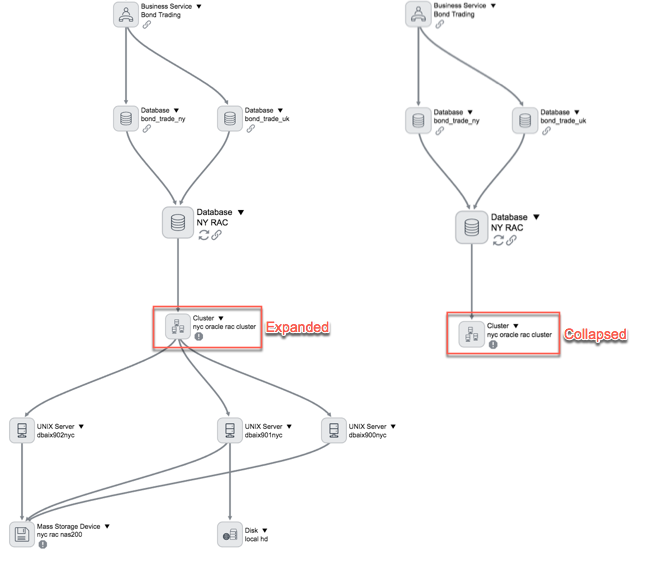

의존성 뷰 맵의 클러스터 노드는 다음 두 가지 모드로 표시할 수 있습니다.
- 축소 모드: 하위 CI 노드 없이 클러스터 CI 노드만 표시합니다. 이 모드는 큰 맵에서 불필요한 혼란을 방지합니다.
- 확장 모드: 클러스터 CI 노드와 모든 하위 CI 노드를 표시합니다.
기본적으로 의존성 뷰는 모든 클러스터 그룹을 축소하고 맵을 축소 모드로 표시합니다.
주석
클러스터 노드 및 클러스터 그룹 CI 노드의 아이콘은 문자열 "클러스터"와 고유한 클러스터 아이콘으로 표시됩니다. 시스템은 클러스터 CI 또는 축소된 노드의 모든 구성요소 노드를 검색하여 작업, 중단 및 문제(예: 인시던트, 문제 또는 변경 요청)를 찾습니다. 이 검색은 다이어그램에 표시된 수준의 수만 평가합니다.
