Wird Erstellt DevOps Subflows

Freigeben Version: Australia

Aktualisiert 12. März 2026

4 Minuten Lesedauer

Erstellen Sie für vom Anwender erstellte Integrationen ein DevOps Workflow-Studio subflow zum Erfassen und Transformieren von Daten aus dem Tool, das Sie integrieren.

ServiceNow Flow Designer Ist ein ServiceNow AI Platform Funktion, die Ihr Integrationsentwickler verwenden kann, um Prozesse mithilfe einer Reihe von Aktionen zu automatisieren. Auslöserbedingungen starten den Flow, und Variablen übergeben Informationen zwischen Aktionen.

Siehe Flow Designer Subflows Für Informationen zum Erstellen eines Subflows.

Subflow der Benachrichtigungsfähigkeit


Element	Erwarteter Wert
Eingaben	Bezeichnung: Aktuell Typ: Referenz.Eingehendes Ereignis
Ausgaben	N/V

Transformieren Sie die ursprüngliche Nutzlast, und speichern Sie die endgültige Nutzlast in Transformiert_Payload Feld.

Erwartete Standard-Nutzlast der JSON-Benachrichtigungsfähigkeit – Planungstool

Hinweis:

Das Versionsattribut in der JSON-Nutzlast ist optional. Auch wenn Sie das Versionsattribut nicht angeben, wird die Nutzlast erfolgreich verarbeitet.

{
  "id": "STR1234",
  "type": "Story",
  "shortDescription": "Planning API Spec",
  "state": "In-progress",
  "createdDateTime": "1970-01-01T08:15:30-05:00",
  "assignedTo": {
    "name": "Leo Neo",
    "userName": "lenn",
    "id": "3fa85f64-5717-4562-b3fc-2c963f66afa6",
    "email": "lenn@smithworksinc.com"
  },
// The Version attribute is optional
  "version": {
      "id": "REL1234",
      "shortDescription": "APIs Release",
      "createdDateTime": "1970-01-01T08:15:30-05:00",
      "app": {
          "id": "PRODUCT1234",
          "shortDescription": "Mobile UI",
          "createdDateTime": "1970-01-01T08:15:30-05:00",
          "url": "https://jira.com/mycompany/browse/PRODUCT-125"
        },
      "url": "https://jira.com/mycompany/browse/REL-125"
    },
  "app": {
      "id": "PRODUCT1234",
      "shortDescription": "Mobile UI",
      "createdDateTime": "1970-01-01T08:15:30-05:00",
      "url": "https://jira.com/mycompany/browse/PRODUCT-125"
    },
  "url": "https://jira.com/mycompany/browse/HALOKEY-25"
}

Erwartete Nutzlast der Standard-JSON-Benachrichtigungsfähigkeit – Codierungstool

{
  "id": "3fa85f64-5717-4562-b3fc-2c963f66afa6",
  "url": "https://github.com/mycompany/mobileplatform/commit/3fa85f6457174562b3fc2c963f66afa6",
  "committedDate": "1970-01-01T08:15:30-05:00",
  "repository": {
    "name": "Platform-Mobile",
    "url": "https://github.com/mycompany/mobileplatform"
  },
 "branch": {
    "name": "master",
    "path": "refs/heads/master"
  },
  "committer": {
    "email": "lenn@smithworksinc.com"
  },
  "details": [
    {
      "additions": 0,
      "deletions": 0,
      "totalChanges": 0,
      "file": "src/test/java/com/mycompany/app/App.java",
      "action": "modified",
      "changes": "%40%40%20-30%2C6%20%2B30%2C18%20%40%40%20public%20void%20testAppConstructor%28%29%20%7B%0A%20%20%20%20%20%20%20%20%20%7D%0A%20%20%20%20%20%7D%0A%20%0A%2B%20%20%20%20%40Test%0A%2B%20%20%20%20public%20void%20testDatabase%28%29%0A%2B%20%20%20%20%7B%0A%2B%09%2F%2FThis%20is%20a%20test%20function%0A%2B%20%20%20%20%20%20%20%20App.main%28null%29%3B%0A%2B%20%20%20%20%20%20%20%20try%20%7B%0A%2B%20%20%20%20%20%20%20%20%20%20%20%20assertEquals%28%22Hello%20World%21%22%20%2B%20System.getProperty%28%22line.separator%22%29%2C%20outContent.toString%28%29%29%3B%0A%2B%20%20%20%20%20%20%20%20%7D%20catch%20%28AssertionError%20e%29%20%7B%0A%2B%20%20%20%20%20%20%20%20%20%20%20%20fail%28%22%22message%22%20is%20not%20%22Hello%20World%21%22%22%29%3B%0A%2B%20%20%20%20%20%20%20%20%7D%0A%2B%20%20%20%20%7D%0A%2B%0A%20%20%20%20%20%40Test%0A%20%20%20%20%20public%20void%20testAppMain%28%29%0A%20%20%20%20%20%7B"
    }
  ]
}

Erwartete Nutzlast der Standard-JSON-Benachrichtigungsfähigkeit – Orchestration-Tool

{
  "toolId": "bc1d9454dbdb0810ae77f3c61d9619d1",
  "buildNumber": "100",
  "nativeId": "HILR/Prod #100",
  "name": "HILR/Prod",
  "id": "HILR/Prod #100",
  "url": "https://dev.azure.com/lenn/CorpSite-ADO/_build/results?buildId=100#Prod/",
  "isMultiBranch": "false",
  "orchestrationTaskUrl": "https://dev.azure.com/lenn/CorpSite-ADO/_build?name=HILR#Prod",
  "orchestrationTaskName": "CorpSite-ADO/HILR#Prod",
  "upstreamTaskUrl": "https://dev.azure.com/lenn/CorpSite-ADO/_build/results?buildId=100#UAT/",
  "upstreamId": "CorpSite-ADO/HILR#UAT",
  "result": "building",
  "startDateTime": "2020-03-20 22:59:27"
}

Erwartete Nutzlast der Standard-JSON-Benachrichtigungsfähigkeit – Testtool

Funktionell:

{
"name": "CorpSite-selenium#55",
"duration": 78.802,
"passedTests": 4,
"failedTests": 0,
"skippedTests": 0,
"blockedTests": 0,
"totalTests": 4,
"startTime": "2020-06-30T18:12:31Z",
"finishTime": "2020-06-30T18:12:31Z",
"passingPercent": 100,


// Use Artifact OR Package OR Build + Stage + PipelineName Attributes
"packages": [{"name": "CorpSite-pkg1"}],
"artifacts": [{"name": "CorpSite-artifact", "version": "1.0.0"}],
"buildNumber": "55",
"stageName": "test",
"pipelineName": "CorpSite-selenium",
}

Leistung:

{
"name": "Performance Tests",
"url": "http://abc.com",
"startTime": "2020-06-30T18:12:31Z",
"finishTime": "2020-06-30T18:12:31Z",
"duration": 78.802,
"maximumVirtualUsers": "",
"throughput": "",
"maximumTime": "",
"minimumTime": "",
"averageTime": "",
"ninetyPercent": "",
"standardDeviation": "",

// Use Artifact OR Package OR Build + Stage + PipelineName Attributes
"packages": [{"name": "CorpSite-pkg1"}],
"artifacts": [{"name": "CorpSite-artifact", "version": "1.0.0"}],
"buildNumber": "55",
"stageName": "test",
"pipelineName": "CorpSite-Performance",
}

Erwartete Standard-Nutzlast der JSON-Benachrichtigungsfähigkeit – Artefakt-Tool

Pipelines:

{
  "artifacts": [
    {
      "name": "acm.jar",
      "version": "1.82",
      "semanticVersion": "1.82.0",
      "repositoryName": "acm-repo"
    }
  ],
  "pipelineName": "testMultiBranch/master",
  "taskExecutionNumber": "82",
  "stageName": "buildmbmaster",
  "branchName": "master"
}

Jenkins Freestyle-/Maven-Projekt:

{
  "artifacts": [
    {
      "name": "mav1.jar",
      "version": "1.11",
      "semanticVersion": "1.11.0",
      "repositoryName": "mav-repo"
    }
  ],
  "projectName": "maven-test-proj",
  "taskExecutionNumber": "11"
}

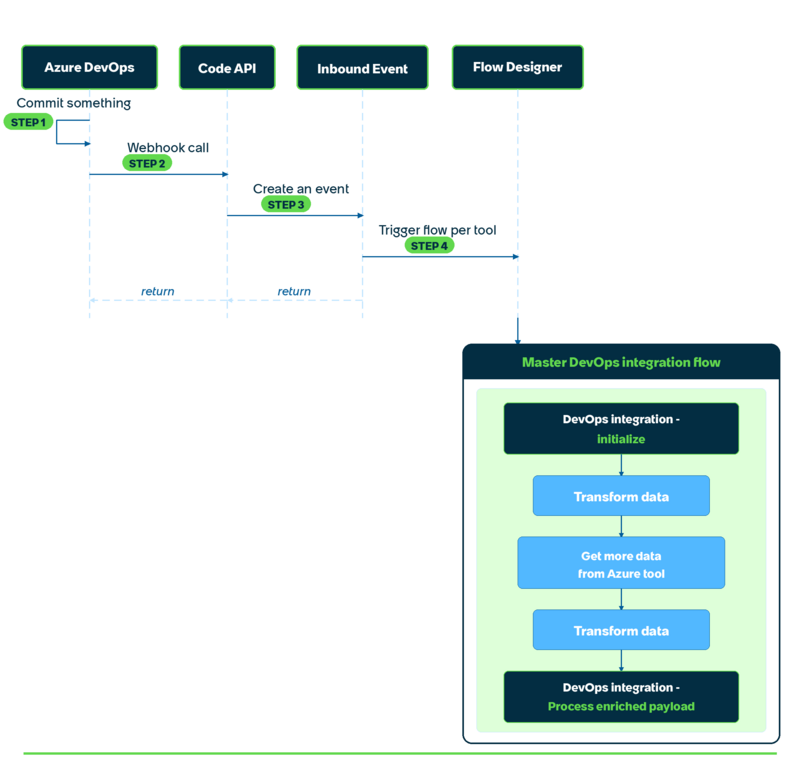

Flow des DevOps-Benachrichtigungs-Codierungstool — Abbildung : 1. DevOps Beispiel für Flow-Diagramm der Benachrichtigungsfähigkeit: Codierungstool

Subflow der Verbindungsfähigkeit

Die Connect-Fähigkeit wird unterstützt.


Element	Erwarteter Wert
Eingaben	Bezeichnung: Aktuell Typ: Reference.DevOps-Tool Tooldatensatz, für den Verbinden Schaltflächenaktion wird angeklickt.
Ausgaben Siehe subflow-Ausgaben .	Bezeichnung: Verbunden Kennzeichnung, die den Erfolg oder Fehler der Verbindung zum Zieltool angibt (wahr/falsch). Bezeichnung: fehlermeldung Zeichenfolgennachricht, die im Formular für Verbindungsfehler angezeigt wird. Die Variable ist eine leere Zeichenfolge, wenn die Verbindung erfolgreich ist.

Verbindungsfehler, die auf angezeigt werden DevOps Toolformular:

Verbindung fehlgeschlagen: Subflow wurde erfolgreich ausgeführt, die Verbindung konnte jedoch nicht hergestellt werden.
Fehler: Fehler beim Abrufen der Fehlerdetails aus dem tool-spezifischen Connect-Flow: Die Ausführung des Subflows ist aus einem unbekannten Grund fehlgeschlagen.
Fehler beim Aktualisieren des Tool-Verbindungsstatus: Das Attribut connection_State konnte aus unbekanntem Grund nicht aktualisiert werden.

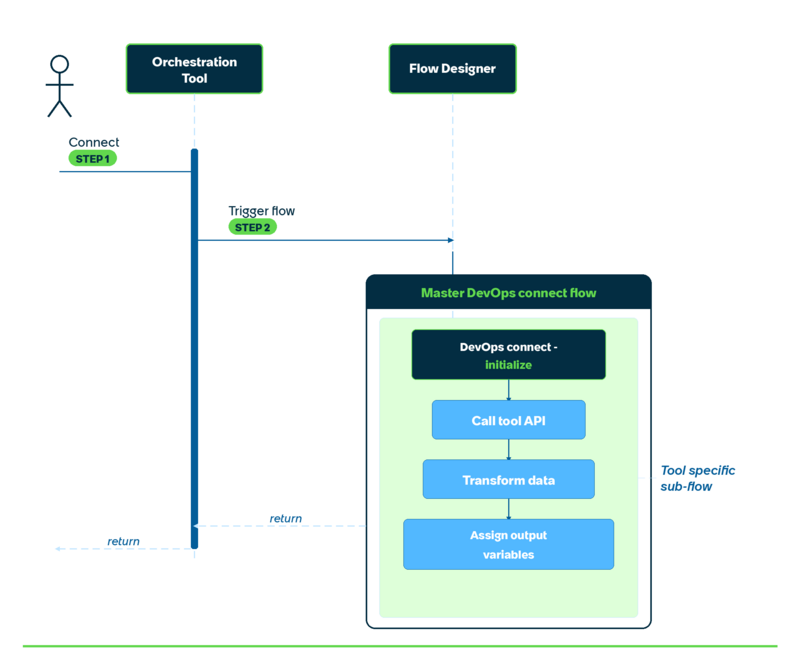

DevOps Connect-Orchestration-Tool — Abbildung : 2. DevOps Beispiel für Flow-Diagramm der Connect-Fähigkeit: Orchestration-Tool

Erkennen Sie den Fähigkeits-Subflow

Die Erkennungsfunktion wird unterstützt.

Element Erwarteter Wert

Eingaben

Element	Erwarteter Wert
Eingaben	Bezeichnung: Aktuell Typ: Reference.DevOps-Tool
Ausgaben Siehe subflow-Ausgaben .	Ohne Paginierung: Bezeichnung: DiscoverPayload Typ: Array von Objekten als JSON-Zeichenfolge. `(JSON.stringify([{},{}]))` Planungstool ohne Paginierung: `[ { "id":"REL1234567", "name": "REL NUMBERS", "url":"https://jira.com/vult/browse/REL1234567", "nativeId": "1790e6cc-085b-4529-9cb8-47f393182226" }, { "id":"TOR67", "name": "TOR 67", "url":"https://jira.com/welp/browse/TOR67", "nativeId": "482ce864-085b-4529-9cb8-47f393767eb2" } ]` Codierungstool ohne Paginierung: `[ { "name": "nvm_repo", "url": "https://github.com/nvm_repo/" }, { "name": "golang_util", "url": "https://github.com/golang_util/" } ];` Orchestration-Tool ohne Paginierung: { "orchestrationTasks": [ { "name": "Build_APC_1", "url": "https://jenkins.wsf.xyz/job/Build_APC_1", "projectName": "Build_APC_1" }, { "name": "CI_CD_Jenkins", "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins", "projectName": "CI_CD_Jenkins" }, { "name": "CI_deploy", "url": "https://pt2.jenkins.com/job/CI_deploy", "projectName": "CI_deploy" } ], "pipelines": [ { "name": "Build_APC_1", "url": "https://jenkins.wsf.xyz/job/Build_APC_1", "projectName": "Build_APC_1" }, { "name": "CI_CD_Jenkins", "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins", "projectName": "CI_CD_Jenkins" }, { "name": "CI_deploy", "url": "https://pt2.jenkins.com/job/CI_deploy", "projectName": "CI_deploy" } ] } Mit Paginierung: Bezeichnung: DiscoverPayload Typ: Array von Objekten als JSON-Zeichenfolge. `(JSON.stringify([{},{}]))` Beispiel-JSON-Format: `"pageInfo" : { "isLastPage" : true, "discoverPayload" : {}, “pageDetails” : {} }` Planungstool mit Paginierung: `{ "pageInfo": { "isLastPage": false, "discoverPayload": [ { "id":"REL1234567", "name": "REL NUMBERS", "url":"https://jira.com/vult/browse/REL1234567", "nativeId": "1790e6cc-085b-4529-9cb8-47f393182226" }, { "id":"TOR67", "name": "TOR 67", "url":"https://jira.com/welp/browse/TOR67", "nativeId": "482ce864-085b-4529-9cb8-47f393767eb2" } ], "pageDetails": { "curPage" : 1, "nextPage": 2 } } }` Codierungstool mit Paginierung: `{ "pageInfo": { "isLastPage": false, "discoverPayload": [ { "name": "nvm_repo", "url": "https://github.com/nvm_repo/" }, { "name": "golang_util", "url": "https://github.com/golang_util/" } ], "pageDetails": { "curPage" : 1, "nextPage": 2 } } }` Orchestration-Tool mit Paginierung: `{ "pageInfo": { "isLastPage": false, "discoverPayload": { "orchestrationTasks": [ { "name": "Build_APC_1", "url": "https://jenkins.wsf.xyz/job/Build_APC_1", "projectName": "Build_APC_1" }, { "name": "CI_CD_Jenkins", "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins", "projectName": "CI_CD_Jenkins" } ], "pipelines": [ { "name": "Build_APC_1", "url": "https://jenkins.wsf.xyz/job/Build_APC_1", "projectName": "Build_APC_1" } ] }, "pageDetails": { "curPage" : 1, "nextPage": 2 } } }`

Bezeichnung: Aktuell

Typ: Reference.DevOps-Tool

Ausgaben

Siehe subflow-Ausgaben .

Ohne Paginierung:

Bezeichnung: DiscoverPayload

Typ: Array von Objekten als JSON-Zeichenfolge.

(JSON.stringify([{},{}]))

Planungstool ohne Paginierung:

[
{
   "id":"REL1234567",
   "name": "REL NUMBERS",
   "url":"https://jira.com/vult/browse/REL1234567",
   "nativeId": "1790e6cc-085b-4529-9cb8-47f393182226"
},
{
   "id":"TOR67",
   "name": "TOR 67",
   "url":"https://jira.com/welp/browse/TOR67",
   "nativeId": "482ce864-085b-4529-9cb8-47f393767eb2"
}
]

Codierungstool ohne Paginierung:

[
  {
      "name": "nvm_repo",
      "url": "https://github.com/nvm_repo/"
  },
  {
      "name": "golang_util",
      "url": "https://github.com/golang_util/"
  }
];

Orchestration-Tool ohne Paginierung:

{
  "orchestrationTasks": [
    {
      "name": "Build_APC_1",
      "url": "https://jenkins.wsf.xyz/job/Build_APC_1",
      "projectName": "Build_APC_1"
    },
    {
      "name": "CI_CD_Jenkins",
      "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins",
      "projectName": "CI_CD_Jenkins"
    },
    {
      "name": "CI_deploy",
      "url": "https://pt2.jenkins.com/job/CI_deploy",
      "projectName": "CI_deploy"
    }
  ],
  "pipelines": [
    {
      "name": "Build_APC_1",
      "url": "https://jenkins.wsf.xyz/job/Build_APC_1",
      "projectName": "Build_APC_1"
    },
    {
      "name": "CI_CD_Jenkins",
      "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins",
      "projectName": "CI_CD_Jenkins"
    },
    {
      "name": "CI_deploy",
      "url": "https://pt2.jenkins.com/job/CI_deploy",
      "projectName": "CI_deploy"
    }
  ]
}

Mit Paginierung:

Bezeichnung: DiscoverPayload

Typ: Array von Objekten als JSON-Zeichenfolge.

(JSON.stringify([{},{}]))

Beispiel-JSON-Format:

"pageInfo" : {
    "isLastPage" : true,
    "discoverPayload" : {},
    “pageDetails” : {}
}

Planungstool mit Paginierung:

{
    "pageInfo": {
        "isLastPage": false,
        "discoverPayload": [
            {
               "id":"REL1234567",
               "name": "REL NUMBERS",
        "url":"https://jira.com/vult/browse/REL1234567",
               "nativeId": "1790e6cc-085b-4529-9cb8-47f393182226"
            },
            {
               "id":"TOR67",
               "name": "TOR 67",
               "url":"https://jira.com/welp/browse/TOR67",
               "nativeId": "482ce864-085b-4529-9cb8-47f393767eb2"
            }
            ],
        "pageDetails": {
            "curPage" : 1,
            "nextPage": 2
        }
    }
}

Codierungstool mit Paginierung:

{
    "pageInfo": {
        "isLastPage": false,
        "discoverPayload": [
            {
                "name": "nvm_repo",
                "url": "https://github.com/nvm_repo/"
            },
            {
                "name": "golang_util",
                "url": "https://github.com/golang_util/"
            }
        ],
        "pageDetails": {
            "curPage" : 1,
            "nextPage": 2
        }
    }
}

Orchestration-Tool mit Paginierung:

{
    "pageInfo": {
        "isLastPage": false,
        "discoverPayload": {
            "orchestrationTasks": [
              {
                "name": "Build_APC_1",
                "url": "https://jenkins.wsf.xyz/job/Build_APC_1",
                "projectName": "Build_APC_1"
              },
              {
                "name": "CI_CD_Jenkins",
                "url": "https://pt1.jenkins.com/job/CI_CD_Jenkins",
                "projectName": "CI_CD_Jenkins"
              }
            ],
            "pipelines": [
              {
                "name": "Build_APC_1",
                "url": "https://jenkins.wsf.xyz/job/Build_APC_1",
                "projectName": "Build_APC_1"
              }
            ]
          },
        "pageDetails": {
            "curPage" : 1,
            "nextPage": 2
        }
    }
}

Der Haupt-Flow „Erkennen“ wird während der Erstellung des Datensatzes für die Importanforderung ausgelöst. Eine Importanforderung hat diese status und Nachrichten.


Status	Nachricht
Angefordert	--
In Verarbeitung	--
Abgeschlossen	Aktualisierte <number>-Objekte <number>-Objekte mit ungültiger toolId gefunden <number>-Objekte gefunden – Validierung fehlgeschlagen
Fehler	Nutzlastzeichenfolge aus Subflow kann nicht analysiert werden Es wird erwartet, dass die DiscoverPayload ein Array von Objekten ist ImportRequest-Datensatz enthält keinen Verweis auf Tooltabelle.
Angehalten	--
Abgebrochen	--
Nicht abgeglichen	--

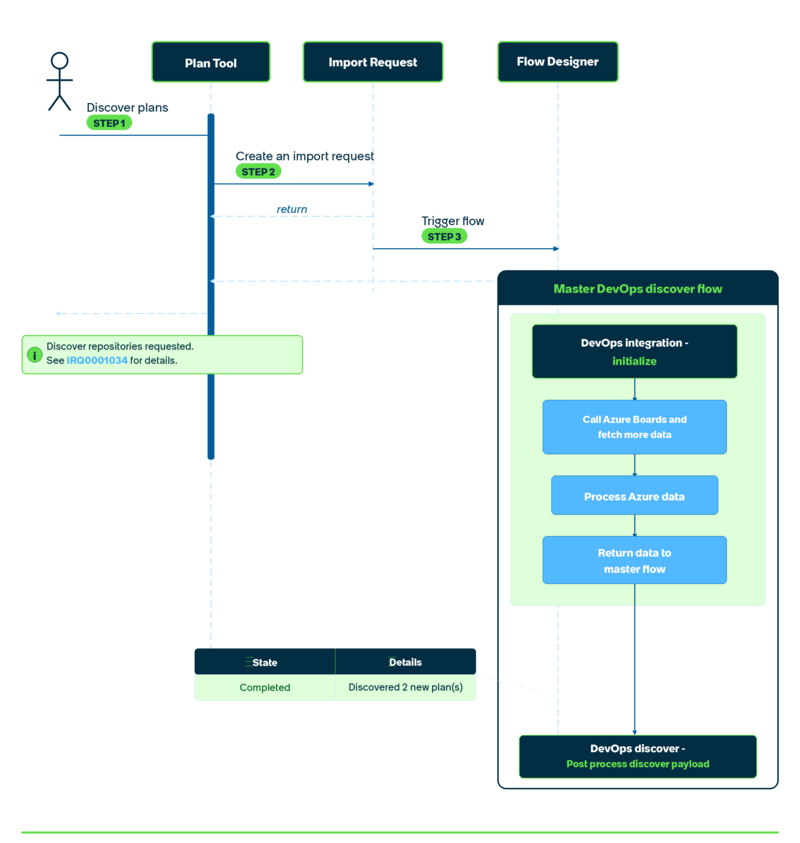

DevOps – Plantool-Flow erkennen — Abbildung : 3. DevOps Beispiel für Fähigkeits-Flow-Diagramm erkennen – Planungstool

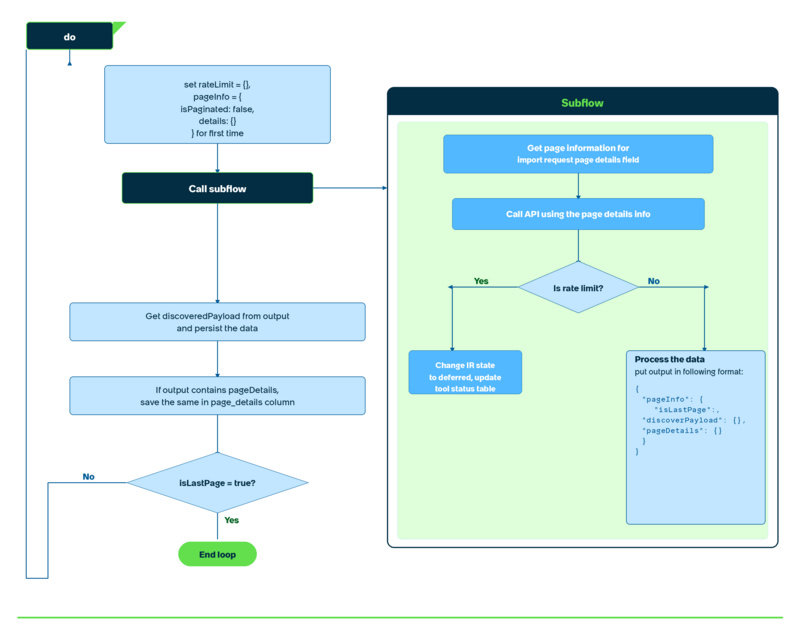

Flow-Diagramm eines typischen Discovery-Flows mit Paginierungsunterstützung — Abbildung : 4. DevOps Erkennen Sie die Fähigkeit mit dem Flow-Diagramm zur Paginierungsunterstützung

Importanforderung Aktualisieren Workflow-Studio Aktion

Sie können die Aktion Importanforderung aktualisieren in Ihrem Subflow „Erkennen“ verwenden, um den Status des Importanforderungsdatensatzes bei Bedarf zu ändern.


Eingabebezeichnung	Typ
aktuell	Referenz.Importanforderung
Status	(Zeichenfolge) Angefordert Verarbeitung Hinweis: Die Flow-Ausführung wird angehalten (sobald die Rückgabe vom Subflow empfangen wurde), wenn der Status auf „Verarbeitung“ festgelegt ist. Abgeschlossen Fehler paused Abgebrochen nicht abgeglichen
details	(Zeichenfolge)
