Zu- und Abflussanalyse: Knoten-Stern-Diagramm

Zeigen Sie das Prozessdiagramm als Knoten-Stern-Diagramm an. Das Knoten-Stern-Diagramm zeigt explizit die Aktivitäten an, die in den ausgewählten Knoten eingehen, und die Aktivitäten, die den ausgewählten Knoten verlassen.

Wenn Sie ein Prozessdiagramm anzeigen und die Details eines Knotens im Diagramm wissen möchten, müssen Sie das Knoten-Stern-Diagramm verwenden.

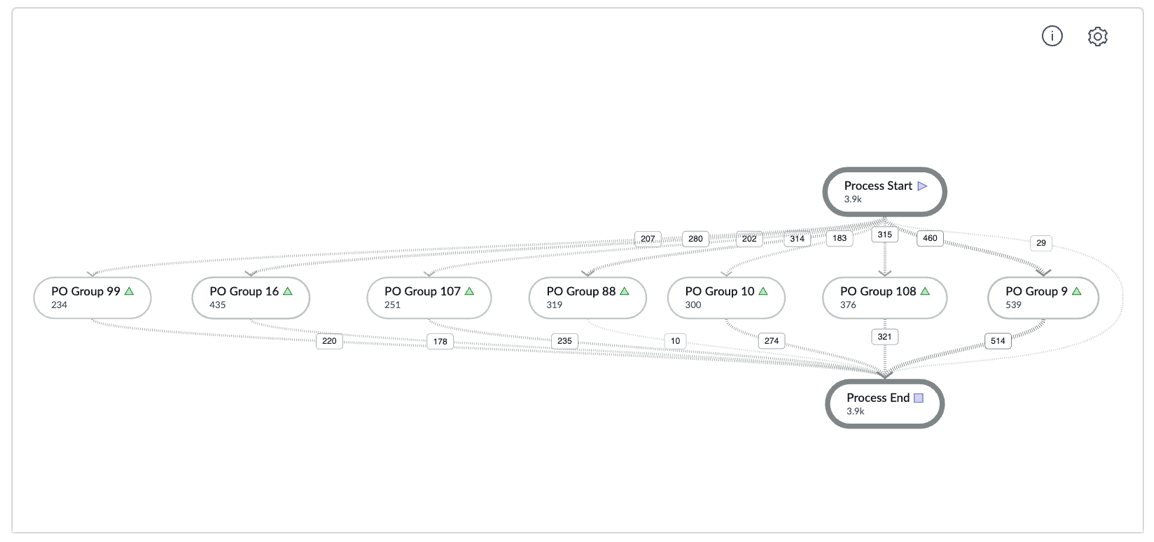

Das folgende Prozessdiagramm zeigt Details zur Neuzuweisungsanalyse an.

Wählen Sie einen beliebigen Knoten des Prozessdiagramms aus, und das Diagramm ändert sich in das Knoten-Stern-Diagramm, in dem alle eingehenden und ausgehenden Bogen des ausgewählten Knotens angezeigt werden. Wenn Sie erneut auf die Schaltfläche Prozessdiagramm klicken, wird das gesamte Diagramm als Prozessdiagramm angezeigt.

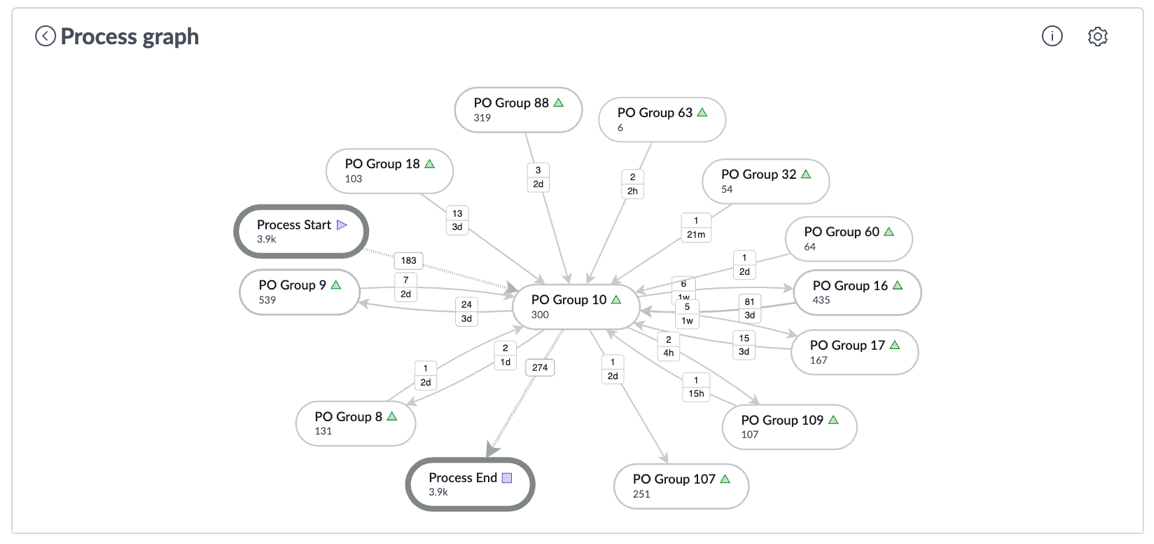

Wenn Sie PO-Gruppe 10 auswählen, wird ein Knoten-Stern-Diagramm ähnlich der folgenden Abbildung angezeigt. Sie können die Datensätze anzeigen, die der Bestellgruppe 10 zugewiesen sind. Sie können auch die Datensätze anzeigen, die aus Bestellgruppe 10 anderen Gruppen zugewiesen sind.

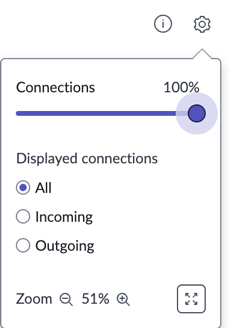

Sie können entweder nach ausgehenden oder eingehenden Datensätzen filtern.

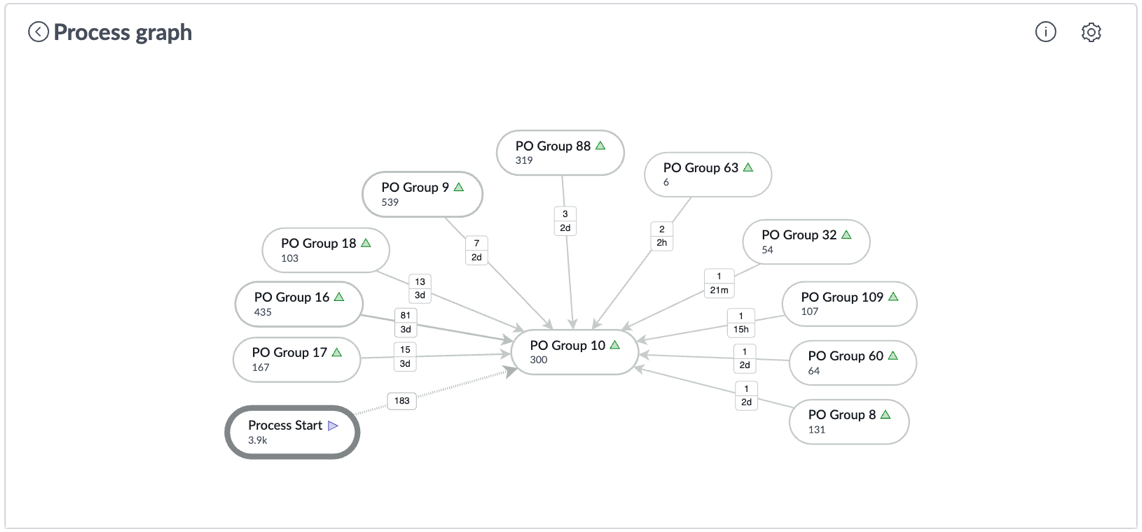

Wenn Sie nach Incomingfiltern, werden alle Datensätze angezeigt, die der Bestellgruppe 10 zugewiesen sind. Wenn Sie der Manager für Bestellgruppe 10 sind, können Sie sehen, welche Gruppen Ihrer Gruppe wie viele Datensätze zuweisen. Sie können sich dann auf die Behebung der angezeigten Probleme konzentrieren.

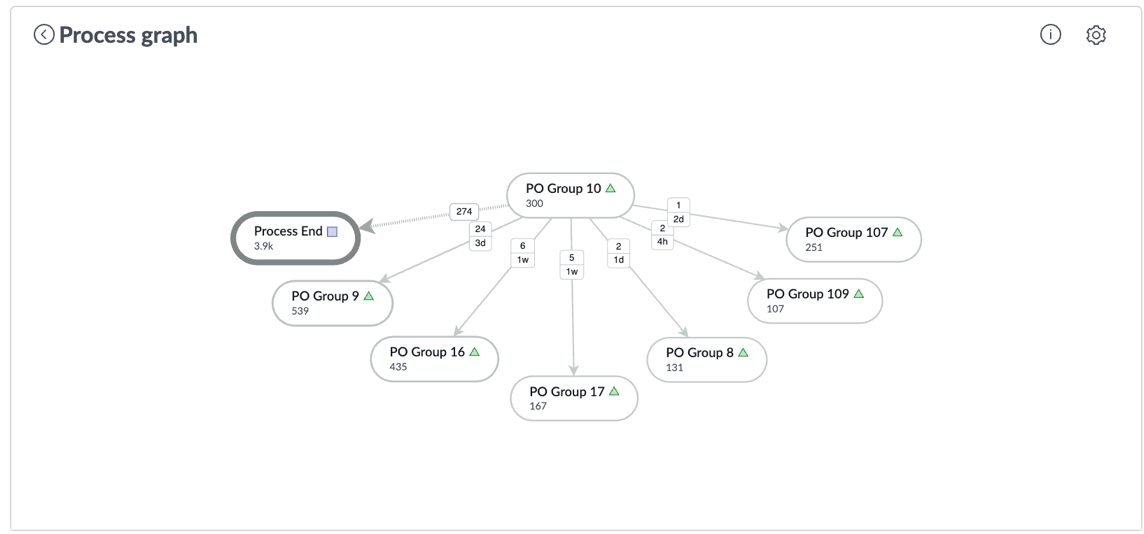

Wenn Sie nach Ausgehendfiltern, werden alle Datensätze angezeigt, die von Bestellgruppe 10 anderen Gruppen zugewiesen sind. Wenn Sie der Manager für Bestellgruppe 10 sind, können Sie sehen, wie viele Datensätze aus Bestellgruppe 10 welchen Gruppen neu zugewiesen wurden. Sie können sich dann auf die Behebung der angezeigten Probleme konzentrieren.

Sie können auch nach Übergängen filtern. Wählen Sie einen beliebigen Bogen aus. Ein Fenster mit den Details des Übergangs wird angezeigt.

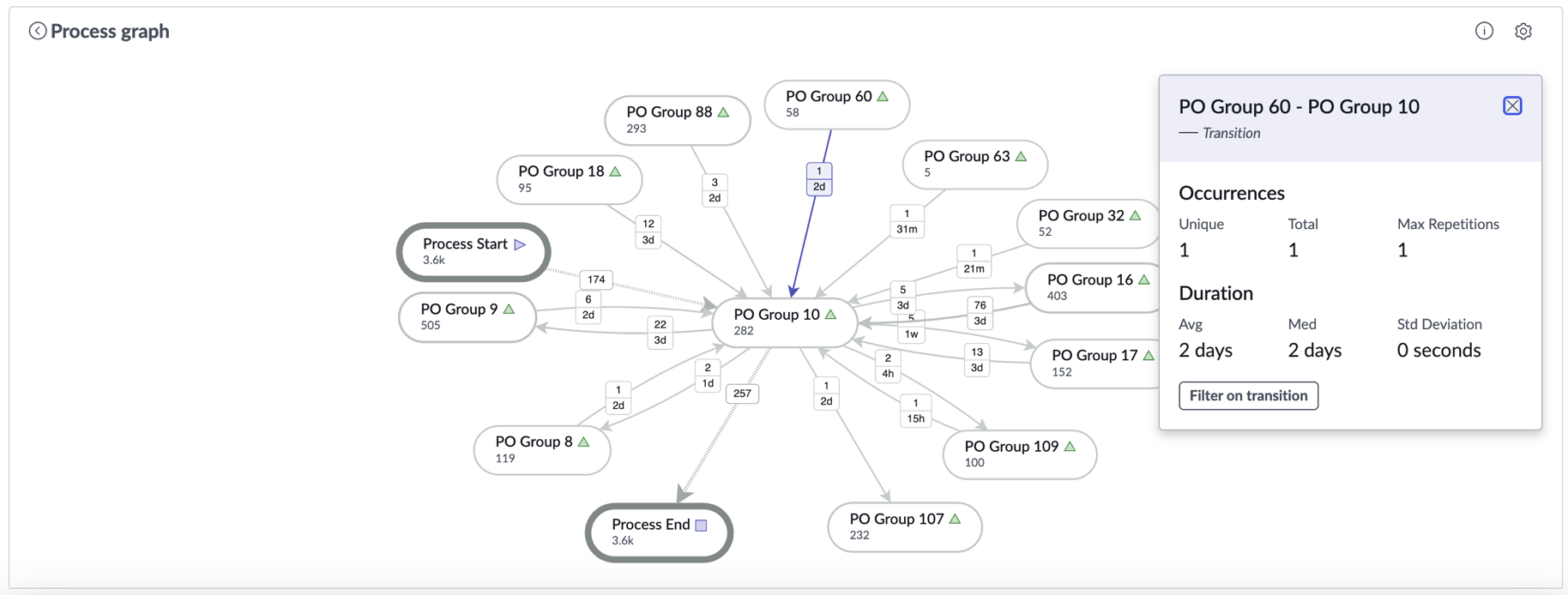

Wenn Sie PO-Gruppe 60 auswählen, wird ein Fenster ähnlich dem folgenden angezeigt.

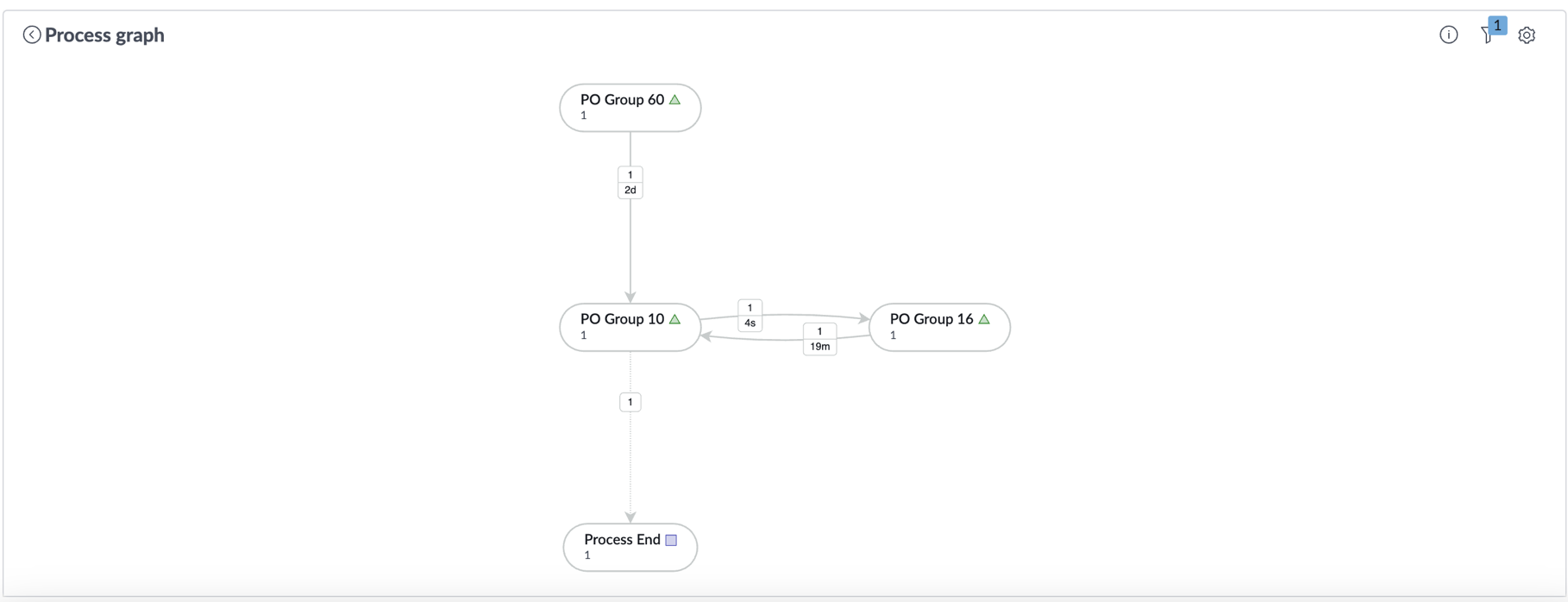

Wählen Sie Nach Übergang filtern aus. Das Knoten-Stern-Diagramm zeigt nur Ergebnisse für diesen einen Übergang an. Wie die Abbildung zeigt, hat die Bestellgruppe 60 Datensätze der Bestellgruppe 10 zugewiesen. Bestellgruppe 10 hat die Datensätze dann Bestellgruppe 16 zugewiesen. Bestellgruppe 16 hat die Datensätze dann Bestellgruppe 10 zugewiesen. Schließlich wurden die Datensätze geschlossen.
