Tabellenbeziehungen werden analysiert

  • Freigeben Version: Xanadu
  • Aktualisiert 1. August 2024
  • 1 Minute Lesedauer

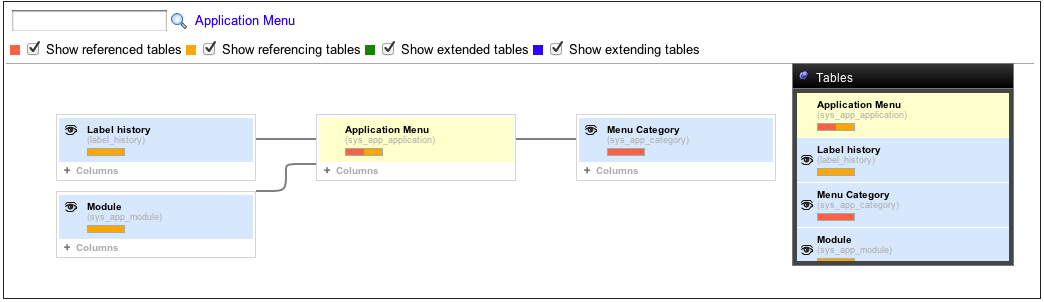

    • Die Schemazuordnung zeigt die ausgewählte Tabelle in Gelb, normalerweise zentriert, und alle Tabellen, die sich auf diese Tabelle beziehen, normalerweise an den Seiten.

    Abbildung : 1. Beispiel einer Schemazuordnung
    Aus dieser Zuordnung:
    • Mit den Kontrollkästchen oben können Sie steuern, welche Beziehungen angezeigt werden sollen. Wählen Sie einen Beziehungstyp aus, oder löschen Sie ihn, um Tabellen mit dieser Beziehung zur ausgewählten Tabelle ein- oder auszublenden.
    • Jede zugehörige Tabelle hat einen farbigen Balken, der die Beziehung zur ausgewählten Tabelle anzeigt.
    • Sie können auf die Connector-Zeilen zeigen, um die Details einer Beziehung zwischen den beiden Tabellen anzuzeigen.
    Hinweis:
    Da Beziehungen zur Vereinfachung als einzelne Linien dargestellt werden, sind die gerenderten Diagramme keine Entitätsbeziehungsdiagramme.

    Tabellenauswahl verwenden:

    Um eine Schemazuordnung als Liste anzuzeigen, zeigen Sie auf die Tabellenauswahl in der rechten Ecke: Listenansicht der Tabellen.

    Sie können:
    • Klicken Sie auf eine Tabelle in der Liste, um in der Schemazuordnung zu dieser Tabelle zu scrollen.
    • Klicken Sie auf das Augensymbol neben einer aufgelisteten Tabelle, um diese Tabelle in der Schemazuordnung auszublenden oder anzuzeigen.
    • Klicken Sie in der Auswahl auf das Stecknadelsymbol, um die Liste geöffnet zu lassen.

    Zugehörige Tabellen werden verwendet:

    Klicken Sie mit der rechten Maustaste auf den Header eines Tabellenknotens, um ein Kontextmenü mit diesen Funktionen anzuzeigen:
    • Fokus auf diese Tabelle: Legen Sie die ausgewählte Tabelle zur neuen Fokustabelle fest, und zeichnen Sie die Schemazuordnung basierend auf der neuen Auswahl neu.

      Die neue Fokustabelle wird als Breadcrumb am oberen Rand hinzugefügt, sodass Sie jederzeit zur vorherigen Tabelle zurückkehren können.

    • Zur Listewechseln: Zeigt die Liste der Datensätze für die Tabelle an.
    • Zu Wörterbuchwechseln: Zeigt das Systemwörterbuch an, das nach der ausgewählten Tabelle gefiltert wird.

    Um eine zugehörige Tabelle auszublenden, klicken Sie auf das Augensymbol im Knotenheader (der Knoten kann mit der Tabellenauswahl wieder sichtbar gemacht werden).

    Klicken Sie bei Tabellen, die Teil ihrer eigenen Ableitungshierarchie sind, auf die Schaltfläche zum Erweitern (+) im Knotenheader, um der Schemazuordnung ihre Ableitungshierarchie hinzuzufügen.

    Weitere Informationen werden angezeigt

    Klicken Sie auf die Schaltfläche „Erweitern“ (+) neben Spalten, um die Tabellenfelder zu erweitern.

    Erweiterte Ansicht von Tabellen.

    Die Referenzfelder zeigen eine rote Notation der Tabelle an, auf die sie sich beziehen.

    Wenn Tabellen von einer Tabelle ausgehend sind, werden ihre Spalten in umgekehrter Ableitungsreihenfolge angezeigt. Beispiel:

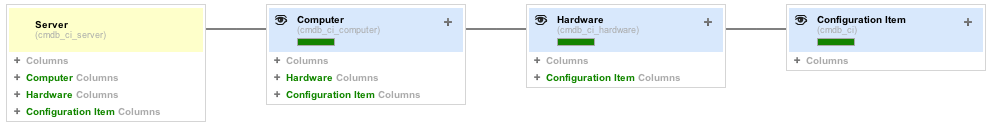

    „Server“ ist von „Computer“ abgeleitet, welches von „Hardware“ abgeleitet ist, das von „Configuration Item“ abgeleitet ist.

    Hier erweitert die Tabelle „Server “ [cmdb_ci_server] die Tabelle „Computer “ [cmdb_ci_computer], „Hardware “ [cmdb_ci_hardware]und „Konfigurationselement “ [cmdb_ci]und zeigt die Spalten aus diesen Tabellen an.

    Entsprechend werden in der Tabelle „Computer“ die Spalten aus den Tabellen „Hardware“ und „Configuration Item“ angezeigt.
