VMware NSX Découverte avancée de l’équilibreur de charge

  • Rversion finale: Zurich
  • Mis à jour 31 juil. 2025
  • 4 minutes de lecture

    • L’application ServiceNow Découverte utilise le modèle de détection d’équilibreur de charge VMware NSX Advanced pour trouver VMware NSX des équilibreurs de charge. La détection de certaines de ces ressources nécessite la mise à jour de l’application Schémas de découverte et de mappage des servicesServiceNow Storeà partir du .

    Le modèle utilise un ensemble d’API REST pour trouver les équilibreurs de charge. Elle est déclenchée par le NSX classifieur HTTP qui répond à la sonde HTTP - Classify . Pour plus d'informations, consultez Détection d'appareils HTTP.
    Remarque :
    deux modèles sont disponibles. Le modèle hérité VMware NSX Load Balancer est destiné à la série S. Le nouveau modèle VMware NSX-T Load Balancer est destiné à la série T. Les fonctionnalités et les informations collectées restent similaires.

    Demander des applications dans l'App Store

    Visitez le site Web ServiceNow Store pour découvrir toutes les applications disponibles et pour obtenir des informations sur la procédure à suivre pour soumettre des demandes à la boutique. Pour obtenir des informations sur les notes de publication cumulatives pour toutes les applications publiées, consultez les ServiceNow Storenotes de publication relatives à l'historique des versions.

    Prérequis

    Activer l’authentification NSX de base
    Dans VMware NSX, activez NSX l’authentification de base.
    Vérifier que les applications sont à jour
    • Modèles de classe CI CMDB
    • Contenu de visibilité
    • Schémas de découverte et de mappage des services
    Configurer les informations d’identification d’authentification de base
    Sur , configurez les ServiceNow AI Platform informations d’identification d’authentification de base. Les informations d’identification doivent avoir les autorisations d’API suivantes :
    • NSX:
      • /api/4.0/edges
      • /api/4.0/edges/<edge_id>loadbalancer/config
    • NSX-T: /api/v1/edge-clusters
    Pour plus d’informations sur les informations d’identification d’authentification de base, reportez-vous à la section Basic authentication credentials.
    Vérifier que la détection HTTP est déclenchée par rapport à l’adresse IP du NSX contrôleur principal
    La détection HTTP n’est déclenchée que si la détection SSH ou SNMP échoue.
    Créer un calendrier de détection
    Créez le calendrier de découverte pour VMware NSX la détection de l’équilibreur de charge ou exécutez une découverte rapide sur l’adresse IP du NSX contrôleur principal. Pour plus d’informations sur l’exécution d’une détection rapide, reportez-vous à la section Exécuter une détection rapide.

    Données collectées par Découverte pour VMware NSX l’équilibreur de charge avancé

    Découverte renseigne les données lors de l’exécution des modèles d’équilibreur CMDB de charge VMware NSX Advanced.

    Tableau 1. Équilibreur de charge NSX [cmdb_ci_nsx_lb]
    Champ Description
    Nom [name] Nom de la bordure.
    ID d'objet [object_id] ID de la bordure.
    Adresse IP [ip_address] Adresse IP du NSX contrôleur principal.
    État opérationnel [operational_status] État de l'équilibreur de charge : actif ou inactif.
    Tableau 2. Service d'équilibreur de charge [cmdb_ci_lb_service]
    Champ Description
    Nom [name] Nom du serveur virtuel.
    Adresse IP [ip_address] Adresse IP du serveur virtuel.
    ID d'objet [object_id] ID d'objet du serveur virtuel.
    Port [port] Port du serveur virtuel avec lequel communiquer.
    Protocole d’écoute [listener_protocol] Protocole d'écoute. Par exemple : HTTP, HTTPS.
    Tableau 3. Pool d'équilibreurs de charge [cmdb_ci_lb_pool]
    Champ Description
    Nom [name] Nom de pool.
    ID d'objet [object_id] ID d'objet du pool.
    Tableau 4. Membre du pool d'équilibreurs de charge [cmdb_ci_lb_pool_member]
    Champ Description
    Nom [name] Nom du membre du pool
    Adresse IP [ip_address] Adresse IP du membre du pool.
    ID d'objet [object_id] ID d'objet du membre du pool.
    Port de service [service_port] Port du membre du pool avec lequel communiquer.
    Tableau 5. Service d’intégrité de l’équilibreur de charge dans le cloud [cmdb_ci_lb_health_service]
    Champ Description
    Nom [name] Nom du dispositif de surveillance.
    ID d'objet [object_id] ID d'objet du dispositif de surveillance.
    Délai d’expiration en secondes [timeout_sec] Délai, en secondes, avant une réponse.
    Intervalle en secondes [check_interval_sec] Intervalle en secondes après lequel le dispositif de surveillance envoie à nouveau la demande.
    Protocole de type de surveillance [monitor_type] Type de surveillance. Par exemple : HTTP, HTTPS, TCP.
    Chemin d’accès à la demande [request_path] Chemin d'accès vers lequel le dispositif de surveillance envoie la demande.
    Nbre max. d’essais [max_retries] Le nombre maximal de tests de la ressource avant d'être déclarée « En panne ».

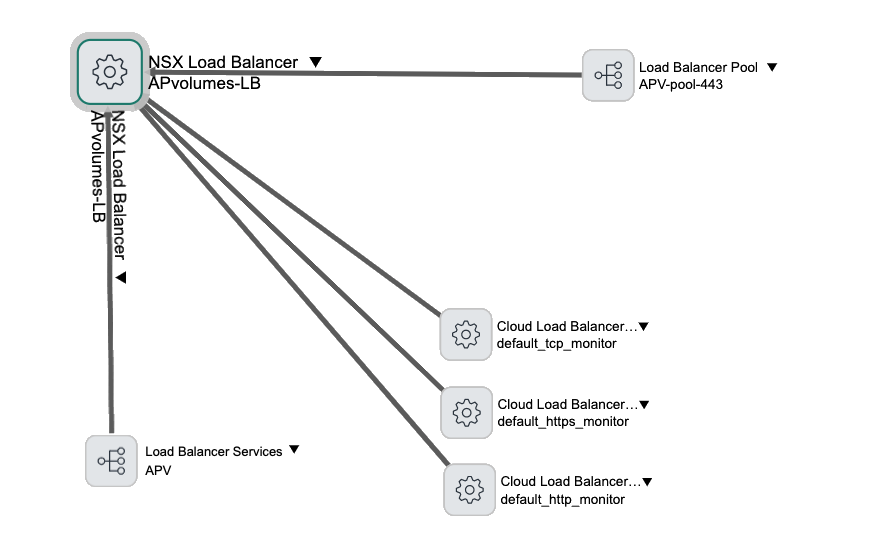

    La carte Dependency Views montre tous les CI d'équilibreur de charge détectés et les relations entre eux.
    CI et connexions sur une carte Dependency Views

    Relations CI

    Découverte Crée ces relations pour prendre en charge la découverte de l’équilibreur de VMware NSX charge.
    CI Relation CI
    Service d'équilibreur de charge [cmdb_ci_lb_service] Runs on::Runs Équilibreur de charge NSX [cmdb_ci_nsx_lb]
    Service d'équilibreur de charge [cmdb_ci_lb_service] Uses::Used by Pool d'équilibreurs de charge [cmdb_ci_lb_pool]
    Pool d'équilibreurs de charge [cmdb_ci_lb_pool] Hébergé sur::Hôtes Équilibreur de charge NSX [cmdb_ci_nsx_lb]
    Pool d'équilibreurs de charge [cmdb_ci_lb_pool] Owns::Owned by Membre du pool d'équilibreurs de charge [cmdb_ci_lb_pool_member]
    Service d’intégrité de l’équilibreur de charge dans le cloud [cmdb_ci_lb_health_service] Hébergé sur::Hôtes Équilibreur de charge NSX [cmdb_ci_nsx_lb]
    Service d’intégrité de l’équilibreur de charge dans le cloud [cmdb_ci_lb_health_service] Used by::Uses Pool d'équilibreurs de charge [cmdb_ci_lb_pool]

    Dépannage

    Si le processus de mappage ne se déroule pas comme prévu, suivez les suggestions ci-après.
    Symptôme Cause Solution
    Échec de la détection. Le message de détection fait état d'une erreur liée au délai d'expiration de REST. De nombreux CI envoient la réponse d'appel REST dans le déploiement. Le Serveur MID ne peut pas traiter la réponse d'appel REST sans dépasser la limite de temps contrôlée par le paramètre mid.sa.cloud.request_timeout. Par défaut, le paramètre mid.sa.cloud.request_timeout est défini sur 30 000 millisecondes.
    Augmentez la valeur de ce paramètre sur le Serveur MID pertinent et relancez la détection.
    Remarque :
    Si la liste connexe Paramètres de configuration pour le Serveur MID pertinent n'affiche pas ce paramètre, vous devrez peut-être l'ajouter.
    Concepteur de modèle échoue lors d'une session de débogage. Le message de Concepteur de modèle fait état d'une erreur liée au délai d'expiration. Concepteur de modèle échoue en raison d'un délai d'expiration pendant le débogage du modèle (et non pendant la détection). Par défaut, le paramètre sa.debugger.max_timeout est défini sur 240 secondes.

    Augmentez la valeur de ce paramètre sur le Serveur MID pertinent.
