Flow-Diagrammerstellungsansicht

  • Freigeben Version: Zurich
  • Aktualisiert 31. Juli 2025
  • 2 Minuten Lesedauer

    • Erstellen und zeigen Sie Flows als Diagramme an. Zeigen Sie die Pfade an, denen ein Flow folgen kann, und die Verbindungen zwischen Elementen.

    Aktivierung

    Installieren Sie Flow-Diagrammerstellung aus dem ServiceNow Store Website.

    Vorteile

    Aktivieren Sie die Flow-Diagrammansicht eines Flows, um diese Vorteile zu erhalten.
    • Hinzufügen und bearbeiten Workflow-Studio Komponenten innerhalb bestimmter Pfade eines Flows.
    • Zeigen Sie die Verzweigungen und Pfade an, denen ein Flow folgen kann.
    • Sehen Sie sich die Beziehungen zwischen an Workflow-Studio Komponenten.

    Flow-Diagrammkomponenten

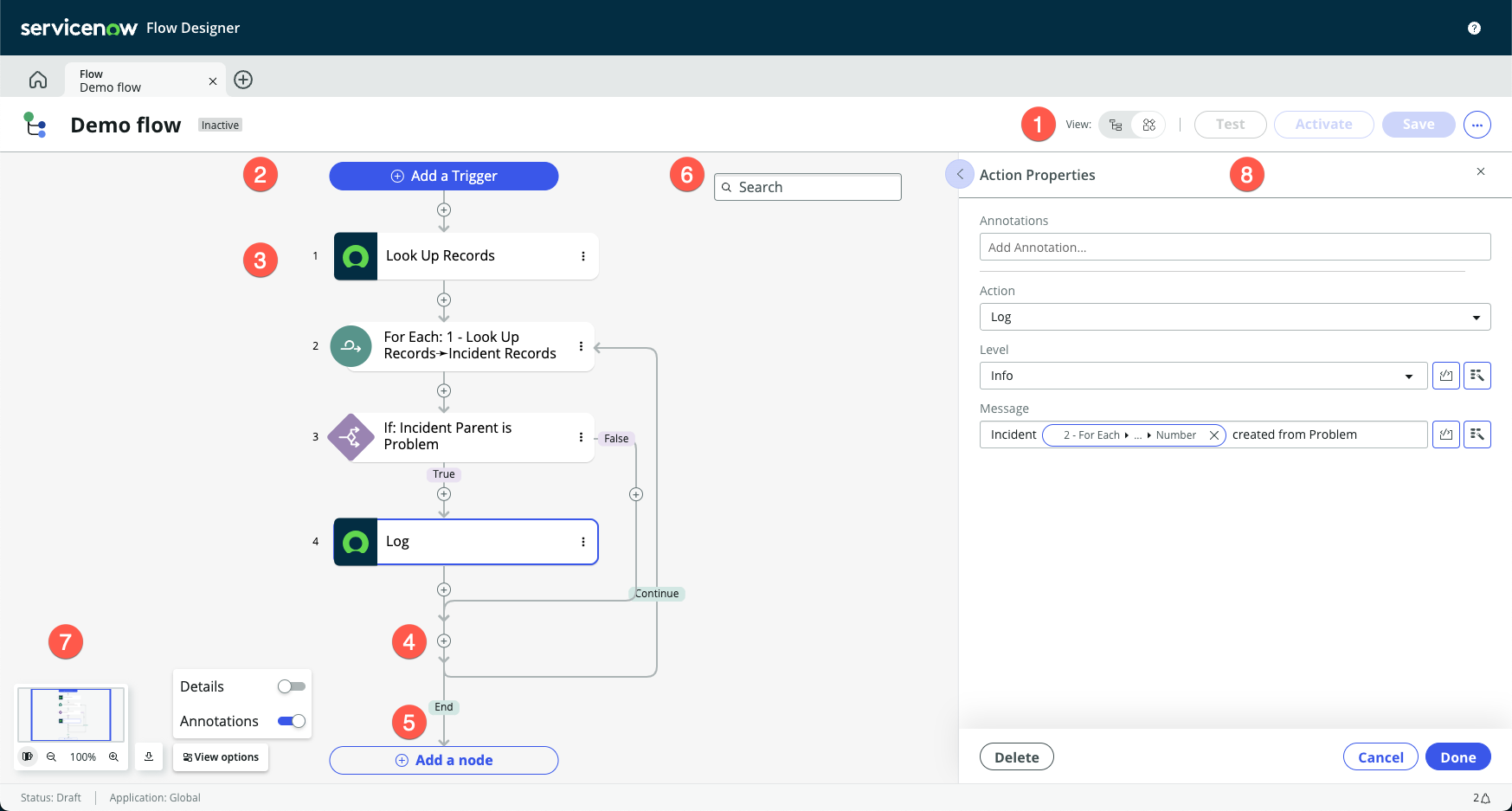

    Abbildung : 1. Komponenten der Flow-Diagrammerstellungs-Anwenderoberfläche
    Beispiel-Flow, der die acht Anwenderoberflächenkomponenten der Flow-Diagrammansicht anzeigt

    Die Flow-Diagrammansicht besteht aus diesen Komponenten.

    1. Ansichtsauswahl
    Wechseln Sie zwischen der Flow-Diagrammansicht und der Flow-Beschreibungsansicht.
    2. Fügen Sie einen Auslöser hinzu
    Wählen Sie einen Flow-Auslöser aus, und konfigurieren Sie ihn. Die Flow-Diagrammansicht unterstützt einige Auslösertypen nicht.
    3. Flow-Knoten
    Zeigen Sie eine Flow-Komponente als Knoten an, und konfigurieren Sie sie. Jeder Knoten zeigt diese Elemente an.
    • Die Sequenz der Flow-Komponente im Flow
    • Das Symbol, das die Spoke oder den Komponententyp darstellt
    • Der Name der Flow-Komponente
    • Das Menü der verfügbaren Optionen für die Flow-Komponente
    • Die in diesem Knoten verfügbaren Pfade
    Hinweis:
    In der Flow-Diagrammansicht werden nur Knoten für unterstützte Flow-Komponenten angezeigt.
    4. Plus-Symbole
    Wählen Sie eine Aktion, Flow-Logik oder einen Subflow aus, und konfigurieren Sie sie, um sie entlang eines bestimmten Pfads des Flows einzufügen.
    Hinweis:
    In der Flow-Diagrammansicht werden nur Optionen für unterstützte Flow-Komponenten angezeigt.
    5. Fügen Sie einen Knoten hinzu
    Wählen Sie am Ende des Flows eine Aktion, Flow-Logik oder einen Subflow aus, und konfigurieren Sie sie.
    Hinweis:
    In der Flow-Diagrammansicht werden nur Optionen für unterstützte Flow-Komponenten angezeigt.
    6. Knoten durchsuchen
    Suchen Sie alle Knoten, die Ihren Suchkriterien entsprechen.
    7. Steuerungen der Diagrammansicht
    Wählen Sie den aktuellen Fokus der Ansicht aus, legen Sie die Zoomstufe fest, laden Sie das Diagramm herunter, und wählen Sie Ansichtsoptionen aus.
    • Vorschau- und Zoom-Steuerungen
    • Diagramm als Bild herunterladen
    • Optionen anzeigen
    8. Knoteneigenschaften
    Konfigurieren Sie die Eigenschaften des aktuell ausgewählten Knotens.

    Vorschau- und Zoom-Steuerungen

    Legen Sie den aktuellen Fokus der Ansicht fest, indem Sie einen Bereich des Miniaturbilds auswählen. Vergrößern und verkleinern, um bestimmte Teile der Flow-Struktur anzuzeigen.

    Diagramm als Bild herunterladen

    Laden Sie den aktuellen Flow als Bild im PNG-Format (Portable Network Graphic) herunter. Öffnet ein Dialogfeld, um den Speicherort für die Datei auszuwählen. Das Bild zeigt nur die Knoten, Verbindungszeilen und die Reihenfolgennummerierung. Wenn das Bild zu groß ist, um in eine Datei zu passen, erstellt das System mehrere Bilder für jeden Abschnitt des Flows.

    Optionen anzeigen

    Legen Sie fest, wie Knoten in der Diagrammansicht angezeigt werden.
    Details
    Zeigt Konfigurationsdetails in einem Feld unter jedem Knoten an oder blendet sie aus. Die Konfigurationsdetails umfassen Bedingungen und Datenpillenpfade.
    Anmerkungen
    Blendet die für jeden Knoten verfügbaren Anmerkungen ein oder aus. Anmerkungen werden als kursiver Text unter jedem Knoten angezeigt.

    Unterstützte Flow-Komponenten

    Die Flow-Diagrammansicht unterstützt eine begrenzte Auswahl von Flow-Komponenten. Workflow-Studio Deaktiviert die Flow-Diagrammansicht, wenn ein Flow nicht unterstützte Flow-Komponenten enthält.

    Flow-Logik
    In der Flow-Diagrammansicht werden nur Flows angezeigt, die diese Flow-Logiktypen enthalten.
    • Einen Workflow anrufen
    • Folgendes parallel ausführen:
    • Dynamische Flows
    • Else If
    • Flow beenden
    • Schleife verlassen
    • For Each
    • Flow-Ausgaben abrufen
    • Falls
    • Eine Entscheidung treffen
    • Platzhalter
    • Flow-Variablen festlegen
    • Iteration überspringen
    • Eine Dauer abwarten
    Phasen
    In der Flow-Diagrammansicht werden die für einen Flow verfügbaren Phasen angezeigt.
    Subflows
    Die Flow-Diagrammansicht unterstützt das Hinzufügen und Konfigurieren von Subflows.
    Wiederholungen
    In der Flow-Diagrammansicht werden nur Flows mit diesen Auslösertypen angezeigt.
    • Datensatz-Auslöser
    • Datumsauslöser
    • Eingehende E-Mail
    • Kafka-Nachricht
    • MetricBase
    • REST-API – asynchron
    • Servicekatalog
    • SLA-Aufgabe
