Découverte de pare-feu de nouvelle génération Cisco

  • Rversion finale: Zurich
  • Mis à jour 31 juil. 2025
  • 3 minutes de lecture

    • L’application ServiceNow Découverte utilise le modèle de pare-feu Cisco de nouvelle génération pour trouver Cisco des pare-feu. La détection de certaines de ces ressources nécessite la mise à jour de l’application Schémas de découverte et de mappage des servicesServiceNow Storeà partir du .

    Le modèle de détection utilise un ensemble d'appels SNMP pour rechercher les pare-feu Cisco. Découverte utilise le modèle pour exécuter la détection horizontale.

    Vous pouvez utiliser ce modèle sur la ServiceNow AI Platform® utilisant la version Madrid ou une version ultérieure.

    Demander des applications dans l'App Store

    Visitez le site Web ServiceNow Store pour découvrir toutes les applications disponibles et pour obtenir des informations sur la procédure à suivre pour soumettre des demandes à la boutique. Pour obtenir des informations sur les notes de publication cumulatives pour toutes les applications publiées, consultez les ServiceNow Storenotes de publication relatives à l'historique des versions.

    Prérequis

    • Assurez-vous que votre appareil de pare-feu réseau dispose d'un accès SNMP.
    • Sur l'instance ServiceNow, configurez les informations d'identification SNMP. Pour plus d'informations, consultez SNMP credentials.
    • Ajoutez l'enregistrement OID système SNMP pour l'appareil Cisco à l'instance ServiceNow. Mettez à jour les éléments suivants :
      • Classifieur : pare-feu Cisco
      • Classe : périphérique de pare-feu Cisco
    • Déployez le modèle comme suit :
      1. Téléchargez et installez les classes d’extension de pare-feu à partir de .ServiceNow Store L'application ajoute les nouvelles classes CMDB requises pour la détection de pare-feu réseau.
      2. Téléchargez et installez l’application Schémas de découverte et de mappage des services à partir du ServiceNow Store.
      3. Synchronisez le modèle avec le Serveur MID approprié.

    Données collectées par Découverte lors d'une détection horizontale

    Découverte renseigne les données lors de l’exécution CMDB du modèle de pare-feu Cisco de nouvelle génération.

    Tableau 1. Périphérique de pare-feu Cisco [cmdb_ci_firewall_device_cisco]
    Champ Description
    Numéro de série [serial_number] Numéro de série de l'appareil.
    Nom [name] Nom affecté administrativement à ce nœud géré. Par convention, il s’agit du nom de domaine complet (FQDN) du nœud.
    Adresse IP [ip_address] Adresse IP de l’appareil.
    Version de microprogramme [firmware_version] Version de microprogramme.
    Nom de domaine complet [fqdn] FQDN de l’appareil.
    Fabricant [manufacturer] Fabricant du périphérique.
    ID de modèle [model_id] Nom du modèle de l’appareil.
    Système d’exploitation matériel [hardware_os] Système d’exploitation (OS) en cours d’exécution sur le matériel.
    Version du système d'exploitation matériel [hardware_os_version] Version du système d'exploitation en cours d'exécution sur le matériel.
    Description [short_description] Brève description de l’appareil Cisco .
    État opérationnel [operational_status] Indique si l'appareil se trouve à un état actif.
    État du matériel [hardware_status] Description détaillée de l’état actuel de la ressource.
    Tableau 2. Adresse IP [cmdb_ci_ip_address]
    Champ Description
    Adresse IP [ip_address] Adresse IP du Cisco pare-feu.
    Masque réseau [netmask] Masque réseau du Cisco pare-feu.
    Carte réseau [nic] Fait référence à la table Carte réseau [cmdb_ci_network_adapter].
    Tableau 3. Carte réseau [cmdb_ci_network_adapter]
    Champ Description
    Adresse IP [ip_address] Adresse IP de la carte réseau.
    Alias [alias] Nom attribué par l’utilisateur pour la carte réseau.
    Masque réseau [netmask] Masque réseau de la carte réseau.
    Adresse MAC [mac_address] Adresse MAC de la carte réseau.
    Nom [name] Nom de la carte réseau.
    Élément de configuration [cmdb_ci] Fait référence à la table Appareil de pare-feu Cisco [cmdb_ci_firewall_device_cisco].
    Tableau 4. Nom DNS [cmdb_ci_dns_name]
    Champ Description
    Nom [name] Nom du système de noms de domaine (DNS).
    Adresse IP [ip_address] Adresse IP du DNS.

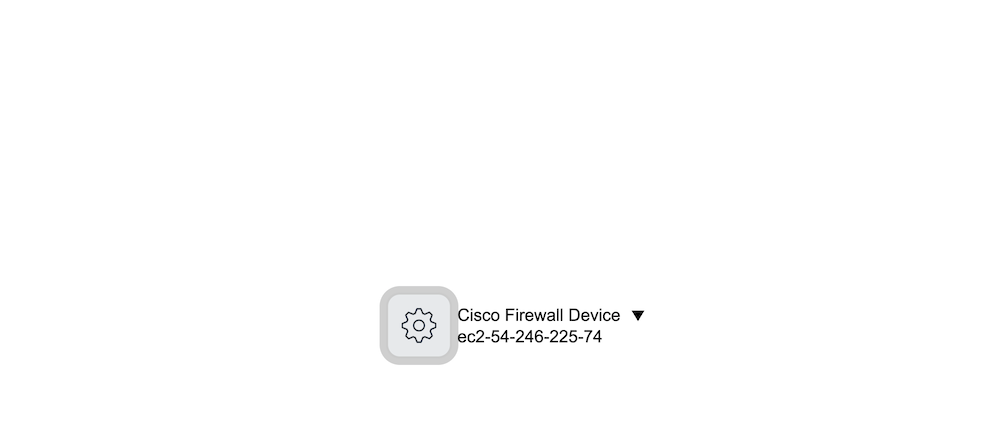

    Cette carte Vue des dépendances sur le CI du périphérique de pare-feu Cisco affiche le périphérique de pare-feu Cisco.
    CI et connexions sur une carte Vue des dépendances

    Relations CI

    Ces relations sont créées pour prendre en charge Cisco la détection de pare-feu.

    CI Relation CI
    Périphérique de pare-feu Cisco [cmdb_ci_firewall_device_cisco] Owns::Owned by Adresse IP [cmdb_ci_ip_address]
    Périphérique de pare-feu Cisco [cmdb_ci_firewall_device_cisco] Owns::Owned by Carte réseau [cmdb_ci_network_adapter]
    Périphérique de pare-feu Cisco [cmdb_ci_firewall_device_cisco] Uses::Used by Interface de routeur [dscy_router_interface]
    Adresse IP [cmdb_ci_ip_address] Références Carte réseau [cmdb_ci_network_adapter]
    Carte réseau [cmdb_ci_network_adapter] Owns::Owned by Adresse IP [cmdb_ci_ip_address]
    Carte réseau [cmdb_ci_network_adapter] Références Périphérique de pare-feu Cisco [cmdb_ci_firewall_device_cisco]
    Interface de routeur [dscy_router_interface] Références Périphérique de pare-feu Cisco [cmdb_ci_firewall_device_cisco]
    Numéro de série [cmdb_serial_number] Références Périphérique de pare-feu Cisco [cmdb_ci_firewall_device_cisco]
