Créer une visualisation de données en camembert ou en anneau

Utilisez des visualisations en secteurs, en anneaux et en demi-anneaux pour comparer la taille des parties d’un ensemble de données à l’ensemble. Le total des segments de ces visualisations doit atteindre 100 %.

Avant de commencer

Rôle requis : Toute personne ayant accès aux données peut créer une visualisation de ces données sur n’importe quel tableau de bord qu’elle peut modifier. Les utilisateurs disposant du rôle itil, report_user, admin ou viz_creator peuvent créer une visualisation dans le Concepteur de visualisation. Si vous créez une visualisation dans le Concepteur de visualisation, elle est enregistrée dans la bibliothèque. Pour plus d’informations sur l’accès, consultez Report_view contrôle d’accès et Rôles de Platform Analytics.

Pour plus d’informations sur ce type de visualisation, reportez-vous à la rubrique Présentation de la visualisation en camembert/anneau sur le ServiceNow Site Developer.

Pourquoi et quand exécuter cette tâche

Pour en savoir plus sur l’utilisation d’une visualisation en camembert, en anneau ou en demi-anneau dans un tableau de bord, consultez le ou la Site Developer. Ce site fournit des informations sur les composants de visualisation de données en camembert et en anneau dans le Générateur d'IU, et certaines options de configuration peuvent différer de celles du Concepteur de visualisation.

Procédure

1. Accédez à la Tout > Platform Analytics > Bibliothèque > Visualisations des donnéesou ouvrez un tableau de bord intégré et sélectionnez Modifier.
2. Sélectionnez Create New Visualization (Créer une visualisation).
3. Sélectionnez le type de visualisation en ), en anneau () ou en demi-anneau ().
4. Configurez l’en-tête et la bordure. Les options d’en-tête et de bordure sont identiques pour toutes les sources de données.

   Champs d’en-tête et de bordure	Description
   Afficher l'en-tête	En-tête de visualisation, y compris le titre et les icônes.
   Afficher le séparateur d'en-tête	Option permettant d’afficher une ligne séparant l’en-tête du reste du composant.
   Titre du graphique	Titre de la visualisation.
   Description	Bref aperçu de la visualisation que l’utilisateur final verra. Les descriptions aident les utilisateurs à trouver la visualisation.
   Entourer le titre	Option pour envelopper les titres longs sur une deuxième ligne. Si la valeur est faux, affiche des points de suspension pour tronquer les titres longs.
   Étiquettes d'emballage	Sélectionnez cette option pour envelopper les étiquettes d’éléments longs sur l’axe.
   Taille maximale de l'étiquette, px	Spécifiez la taille maximale d’étiquette pour les noms d’éléments sur l’axe. Valeur par défaut = 100 px.
   Type de troncation	Spécifiez l’emplacement des étiquettes longues tronquées à l’aide de points de suspension. Les options sont Début, Milieu et Fin.
   Afficher la bordure	Option permettant d’afficher une ligne autour du composant.
   Nu	Option permettant de supprimer le remplissage autour de la visualisation des données afin de fournir un positionnement plus compact sur la page. Disponible uniquement lorsque l’option Afficher la bordure est désactivée.
   Couleur d'arrière-plan de l'en-tête	Spécifiez la couleur derrière le titre de la visualisation.
   Couleur du titre	Spécifiez la couleur du texte du titre. La couleur par défaut du titre est le noir, mais vous pouvez choisir une couleur qui contraste mieux avec l’arrière-plan de l’en-tête. Disponible uniquement lorsque la couleur d’arrière-plan de l’en-tête est sélectionnée.

5. Choisissez une source de données.
   Pour une description générale des sources de données, reportez-vous à la section Sources de données pour les visualisations de données.

   • Table (disponible dans la système de base table ). Lorsque vous sélectionnez une table, vous pouvez la filtrer selon des conditions personnalisées ou préconfigurées. Les conditions personnalisées peuvent inclure des questions ou des variables de Catalogue de services.

     Les sources de rapport configurées s’affichent dans la liste des conditions prédéfinies . Pour en savoir plus, consultez Sources des rapports.

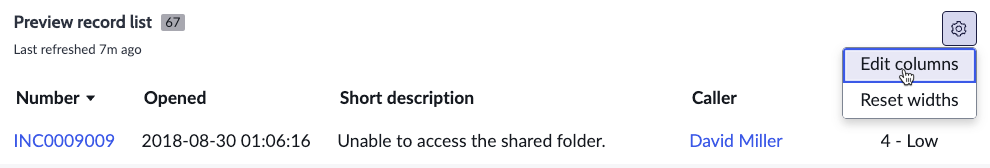

     Pour vous aider à créer un filtre personnalisé, il existe une liste d’aperçu des enregistrements qui sont inclus dans la visualisation. Vous pouvez modifier les champs qui sont affichés sous forme de colonnes et la largeur des colonnes dans les actions de liste.


   • Indicateur (disponible dans le système de base). Lorsque vous sélectionnez un indicateur comme source de données, vous pouvez sélectionner une répartition et un ou plusieurs éléments pour filtrer les résultats. Si un filtre d’élément est défini sur la source de répartition, ce filtre d’élément est disponible dans le champ Éléments. Toutefois, les visualisations de données ne prennent en charge les filtres d’éléments que pour les indicateurs automatisés avec les agrégations Nombre, Réduire ou Maximiser. Pour plus d'informations, consultez Filtres d’éléments.
   • Analyse de l'expérience utilisateur (disponible avec l’application d’intégration PAR de l’expérience utilisateur, pour les utilisateurs disposant d’un rôle requis). Choisissez l’un des trois KPI inclus dans cette application, en fonction du type de visualisation. Pour plus d'informations, consultez Sources de données Analyse de l’expérience utilisateur pour les visualisations de données.
6. Sélectionnez les options de votre source de données.
   • Si votre visualisation représente des données de table, accédez à .Options de données de table pour les visualisations en camembert et en anneau
   • Si votre visualisation représente des données d’indicateur, passez à .Options de données de l’indicateur pour les visualisations en camembert et en anneau
   • Si votre visualisation représente Analyse de l'expérience utilisateur des données, accédez à Analyse de l'expérience utilisateur Options de données pour les visualisations en camembert et en anneau
7. Sous Présentation, fournissez des informations d’affichage et de couleur.

   Champ	Description
   Paramètres d'affichage
   Afficher la table de données	Affiche une table de données des diagrammes et des graphiques pour faciliter l'accès avec un lecteur d'écran. Les données incluent le pourcentage du total pour chaque valeur, le cas échéant.
   Légende
   Afficher la légende	Option permettant d’afficher la légende. Activé automatiquement à 400 % de zoom.
   Afficher la valeur de la légende	Option permettant d’afficher la valeur correspondant à la zone du graphique survolée par le curseur. La valeur s’affiche sous forme d’info-bulle et dans la légende du graphique.
   Position de la légende	Emplacement de la légende par rapport au graphique : Au-dessus, Au-dessous, Droite ou Gauche
   Orientation de la légende	Options d’affichage du registre. Horizontal horizontal : option permettant d’afficher la légende horizontalement. Vertical vertical : option permettant d’afficher la légende verticalement jusqu’à cinq lignes. Cette propriété s’applique uniquement lorsque la position de la légende est en dessous.
   Alignement horizontal	Alignement horizontal des éléments dans la légende : début, centre ou fin
   Largeur maximale de l'élément de légende, en pixels	Nombre de pixels après lesquels l’élément de la légende est tronqué.
   Développer la légende verticalement	Lorsque cette option est activée, le contenu de la légende prend autant d’espace que nécessaire pour s’adapter à la légende sans défilement, au lieu des 2 lignes maximum.
   Étiquette de données
   Afficher les étiquettes de données	Option permettant d’afficher le score de chaque point de données.
   Couleurs
   Définir le type de couleur	Type de combinaison de couleurs à appliquer au composant. Les options incluent : Par défaut : une couleur ou un ensemble de couleurs provenant du thème UX appliqué à l’instance. Pour plus d'informations, consultez Working with themes in Next Experience. Palette de couleurs : liste des palettes de couleurs à sélectionner parmi les palettes système prédéfinies dans la table Combinaison de couleurs du graphique [pa_chart_color_schemes]. Pour les données groupées ou empilées, les couleurs s’appliquent dans l’ordre, de la valeur la plus élevée à la valeur la plus basse. Pour plusieurs sources de données, les couleurs de la palette s’appliquent dans l’ordre des sources de données. Par exemple, la première couleur d’une palette s’applique à la première source de données et la deuxième couleur de palette s’applique à la seconde source. Toutes les visualisations qui utilisent la même palette de couleurs affichent les mêmes couleurs, quelles que soient les données qu’elles affichent. Couleur d’élément fixe : utilisez une couleur spécifique du tableau Couleurs des graphiques [sys_report_chart_color] pour chaque élément. Toutes les visualisations de données qui utilisent des couleurs d’éléments fixes affichent le même élément, tels que les incidents critiques dans le champ d’application Global, dans la même couleur. Cette option n’est disponible que pour les sources de données de table et uniquement si aucune source de données ou mesure n’est ajoutée et qu’un groupe par est défini.

8. Sous Interaction du graphique, définissez ce qui se passe le cas échéant lorsqu’un visionneur clique sur un graphique ou un segment de graphique sur la visualisation.

   Tableau 1. Interaction du graphique

   Champ	Description
   Autoriser l'interaction du graphique	Activez l’occurrence d’un événement lorsqu’un utilisateur clique sur une visualisation ou sur l’un de ses segments.
   Action	Choisissez l’événement qui se produit lorsqu’un utilisateur clique sur une visualisation ou dans l’un de ses segments. Les choix dépendent du type de visualisation et de la source de données. S’applique uniquement lorsque l’option Autoriser l’interaction avec le graphique est activée. Pour en savoir plus, consultez Interactions de graphique dans une visualisation de données. Accéder à la vue de données Ouvre une vue de liste, Détails des KPI une page ou Analyse de l'expérience utilisateur une page de vue d’ensemble pertinente pour le segment ou la visualisation associé. Pour les données de table, une propriété système détermine si une Interface utilisateur principale liste ou une Platform Analytics liste s’ouvre. Pour plus d'informations, consultez Vues de données pour différentes sources de données. Accéder à l’URL ouvre l’URL spécifiée, qui peut être sur l’instance ou externe. Vous avez la possibilité de spécifier un nom de page à afficher dans l’info-bulle, pour les visualisations avec info-bulles. Appliquer en tant que filtre filtre toutes les visualisations de données sur le tableau de bord en fonction de la valeur du segment sélectionné, le cas échéant. Remarque : Le filtre Appliquer en tant que n’est disponible que pour les sources de données de table et d’indicateur. Cela ne fonctionne pas lorsque le champ Grouper par est un champ de durée. Exploration vers le bas jusqu’au graphique (Concepteur de visualisation uniquement) Ouvre une visualisation de données différente filtrée en fonction des données sélectionnées. Vous pouvez ajouter une visualisation détaillée pour chaque mesure sur la visualisation parente. Remarque : Le dernier niveau d’exploration dans l’expérience Platform Analytics est toujours une liste d’interface utilisateur principale. Les enregistrements ne s’ouvrent pas dans les listes incorporées de l’espace de travail. L’exploration vers le bas jusqu’à Prend en charge uniquement les sources de données de table.

9. Sélectionnez Enregistrer.
   Accédez à la Tout > Platform Analytics > Bibliothèque > Visualisations des données pour revenir à la liste Data Visualization (Visualisation de données).

Que faire ensuite

• Ajouter une visualisation à un tableau de bord à partir de Concepteur de visualisation
• Partager une visualisation de données dans le Concepteur de visualisation
• Ajouter aux signets une visualisation dans le Concepteur de visualisation

• Options de données de table pour les visualisations en camembert et en anneau
  Lorsque vous sélectionnez une source de données de table pour une visualisation en camembert ou en anneau, les options de configuration de données suivantes sont disponibles.
• Options de données de l’indicateur pour les visualisations en camembert et en anneau
  Lorsque vous sélectionnez une source de données d’indicateur pour une visualisation en camembert ou en anneau, les options de configuration de données suivantes sont disponibles.
• Analyse de l'expérience utilisateur Options de données pour les visualisations en camembert et en anneau
  Lorsque vous sélectionnez une source de Analyse de l'expérience utilisateur données pour une visualisation en camembert ou en anneau, les options de configuration de données suivantes sont disponibles.
• Exemple de visualisation en camembert
  La visualisation des données en camembert utilise une forme circulaire pour afficher la proportion ou le pourcentage de différentes catégories ou groupes. Chaque partie du cercle (ou « tranche ») représente une catégorie ou un groupe différent, et la taille de chaque tranche est proportionnelle à la taille du groupe ou de la catégorie qu’elle représente.
• Exemple de visualisation en anneau
  La visualisation en anneau utilise une forme circulaire creuse pour afficher la proportion ou le pourcentage de différentes catégories ou groupes. La visualisation en demi-anneau fait le même travail que l’anneau en utilisant un demi-cercle au lieu d’un cercle complet.
