Créer une visualisation de chronologie

Configurez des visualisations de chronologie pour les responsables de l’organisation en créant une chronologie qui fournit des représentations visuelles des activités opérationnelles et stratégiques de l’organisation.

Avant de commencer

Rôle requis : timeline_admin

Pourquoi et quand exécuter cette tâche

En outre, créez des vues de visualisation de la chronologie pour définir les données qui s’affichent dans la fenêtre de résumé lorsqu’un utilisateur clique sur un panneau de la chronologie.

Remarque :

L’activation des visualisations de chronologie n’active pas la feuille de route DSI prédéfinie. Vous avez besoin du module d’extension PPM (com.snc.financial_planning_pmo) pour utiliser la feuille de route DI.

Procédure

Accédez à la Visualisation de la chronologie > Créer et créez un nouvel enregistrement.

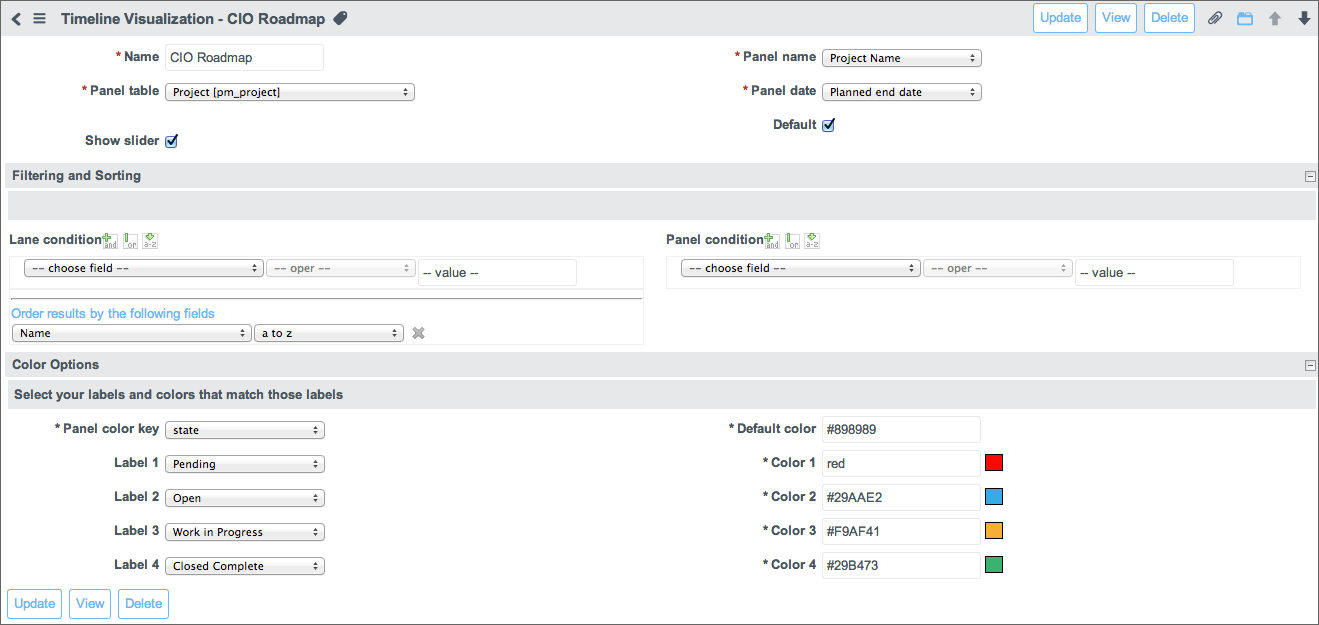

Figure 1. Formulaire de configuration de la visualisation de la chronologie

Tableau 1. Descriptions des champs de formulaire de configuration de visualisation de chronologie

Champ	Description
Nom	Nom unique pour la visualisation.
Table de panneau	Table fournissant les enregistrements affichés sous forme de voies et de panneaux dans la chronologie. Remarque : La liste affiche uniquement les tables et les vues de base de données qui sont dans le même champ d’application que la visualisation.
Champ de relation	Champ de la table qui contient des valeurs affichées en tant que titres de voie. En règle générale, ce champ est un champ de référence ou un champ qui contient une plage limitée de valeurs. Remarque : La visualisation de la chronologie de feuille de route DSI est une visualisation personnalisée de ServiceNow pour l’application Projet qui n’utilise pas le champ Relation.
Afficher le curseur	Case à cocher qui active (cochée) ou désactive (décochée) l’affichage du curseur de chronologie que les utilisateurs déplacent pour modifier les dates affichées.
Nom de panneau	Champ de la table Panneau qui contient les valeurs affichées dans le corps du panneau.
Date de panneau	Champ de la table Panneau qui contient les valeurs de date affichées dans l’en-tête du panneau en vue 3D et dans le corps du panneau en vue 2D. Ces dates déterminent également l’emplacement des panneaux sur une voie. Seuls les champs Date et Date et heure sont disponibles dans la liste de choix.
Valeur par défaut	Case à cocher qui définit (cochée) ou supprime (décochée) l’état par défaut d’une visualisation lorsque plusieurs visualisations sont définies pour une table spécifique. Les applications qui incluent une visualisation utilisent la visualisation par défaut.
Nbre max. d’éléments par voie	Nombre maximal d’éléments affichés dans une voie en vue 3D. La valeur par défaut est 500. Remarque : Le champ n'est pas visible sur le formulaire par défaut. Configurez le formulaire pour ajouter ce champ.
Nbre max. d’éléments par voie de 2 jours	Nombre maximal d’éléments affichés dans une voie en vue 2D. La valeur par défaut est 99. Remarque : Le champ n'est pas visible sur le formulaire par défaut. Configurez le formulaire pour ajouter ce champ.

Tableau 2. Chronologie, visualisation, visualisation, configuration, filtrage et tri, descriptions des champs du formulaire

Champ	Description
Condition de voie	Créateur de conditions utilisé pour créer des filtres et appliquer un tri aux valeurs qui sont utilisées comme voies dans les visualisations de vue 3D. Par exemple, si vous définissez [Nom] [n’est pas] [IT] comme condition de voie pour la feuille de route DSI, l’IT n’apparaît plus comme une voie dans la feuille de route et n’apparaît plus comme une option de voie dans le volet Paramètres. La suppression du filtre restaure la voie IT sur les options de visualisation et de voie dans le volet Paramètres. Pour trier les résultats, spécifiez un tri basé sur les noms de champs pertinents. Par exemple, pour trier les noms des portefeuilles de sorte qu’ils apparaissent dans l’ordre alphabétique inverse sur la feuille de route DSI, définissez les champs de tri sur [Nom] [z à a].
Condition de panneau	Créateur de conditions utilisé pour créer des filtres et appliquer un tri aux valeurs utilisées comme panneaux dans les visualisations de vue 2D et 3D. Par exemple, si vous définissez [État] [est l’un des] [En attente, Ouvert, Travail en cours] comme condition de panneau pour la feuille de route DSI, seuls les projets qui se trouvent dans l’un de ces états apparaissent sur la feuille de route.

Tableau 3. Options de couleur de configuration de la visualisation de la chronologie Descriptions des champs de formulaire

Champ	Description
Touche des couleurs du panneau	Champ de la table Panneau qui contient les valeurs utilisées pour le codage couleur des informations affichées. Le champ sélectionné ici détermine les valeurs disponibles dans les champs Étiquette du formulaire. La feuille de route DSI utilise l’état, qui est un champ de la table Projet. Les panneaux de la feuille de route DSI sont codés par couleur en fonction de l’état du projet, qui peut être En attente, Ouvert, Travail en cours, Fermé terminé, Fermé incomplet et Ignoré. Remarque : Vous avez besoin du module d’extension PPM (com.snc.financial_planning_pmo) pour utiliser la feuille de route DI. Priorité, Risque et Approbation sont des exemples d’autres champs appropriés pour cette sélection.
Étiquette 1 Étiquette 2 Étiquette 3 Étiquette 4	Valeurs à coder par couleur. Les valeurs disponibles sont déterminées par le champ clé de couleur du panneau . Par exemple, la feuille de route DSI est basée sur la table Projet et la clé de couleur du panneau est définie sur le champ État , qui contient les valeurs En attente, Ouvert, Travail en cours, Fermé terminé, Fermé incomplet et Fermé ignoré. Vous pouvez définir des couleurs spécifiques pour un maximum de quatre valeurs à partir du champ sélectionné. Les autres valeurs sont affichées dans la couleur par défaut.
Couleur par défaut	Couleur appliquée aux valeurs qui ne sont pas sélectionnées pour les étiquettes. Par exemple, la feuille de route DSI code de couleur et crée des étiquettes pour les valeurs En attente, Ouvert, Travail en cours et Fermé terminé. Les valeurs supplémentaires, Fermé incomplet et Fermé ignoré, utilisent la couleur par défaut.
Couleur 1 Couleur 2 Couleur 3 Couleur 4	Couleurs correspondant à chacune des valeurs du champ Étiquette . Par exemple, si l’étiquette 1 est l’état En attente et la couleur 1 est rouge, les panneaux des projets en attente sont rouges.
