Affichage des relations de répartition sur les tableaux de bord

  • Rversion finale: Zurich
  • Mis à jour 31 juil. 2025
  • 2 minutes de lecture

    • Un widget de répartition peut afficher les éléments de répartition de 1er niveau qui sont liés à l’élément sélectionné pour le tableau de bord. Le widget doit se trouver sur un tableau de bord de répartition, et ce tableau de bord doit inclure les sources de répartition des répartitions connexes.

    Remarque :
    Vous ne pouvez pas sélectionner plus d’un élément dans le tableau de bord pour un widget qui affiche les relations de répartition.
    Considérez un indicateur tel que Nombre d’incidents ouverts. Cet indicateur utilise la répartition de l’emplacement. La répartition d’emplacement comporte trois relations de répartition entre ses propres éléments. Pour un élément d’emplacement, ces relations sont les suivantes :
    • Emplacements parents, dont la valeur d’ID système se trouve dans le champ Parent des autres éléments d’emplacement.
    • Emplacements enfants, qui ont la valeur d’ID système d’un autre élément Emplacement dans leurs champs parents.
    • Emplacements frères, constitués d’éléments d’emplacement qui partagent la même valeur dans le champ Parent.

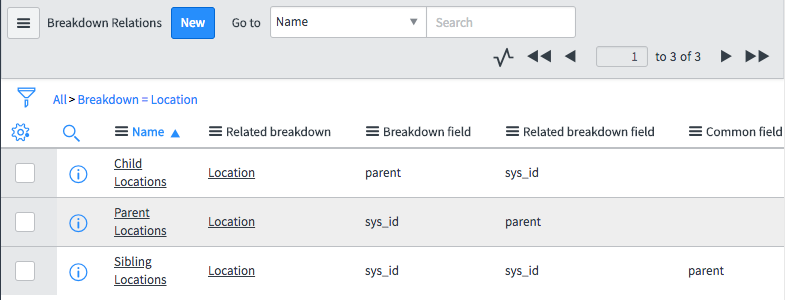

    Figure 1. Relations de répartition entre les éléments de l’emplacement
    Les trois relations de répartition de la répartition d’emplacement
    Imaginons maintenant un widget qui affiche les scores des indicateurs du nombre d’incidents ouverts regroupés par emplacement. Vous configurez le widget pour qu’il suive un élément sélectionné dans un tableau de bord de répartition. Vous devez maintenant sélectionner les relations de répartition à suivre.

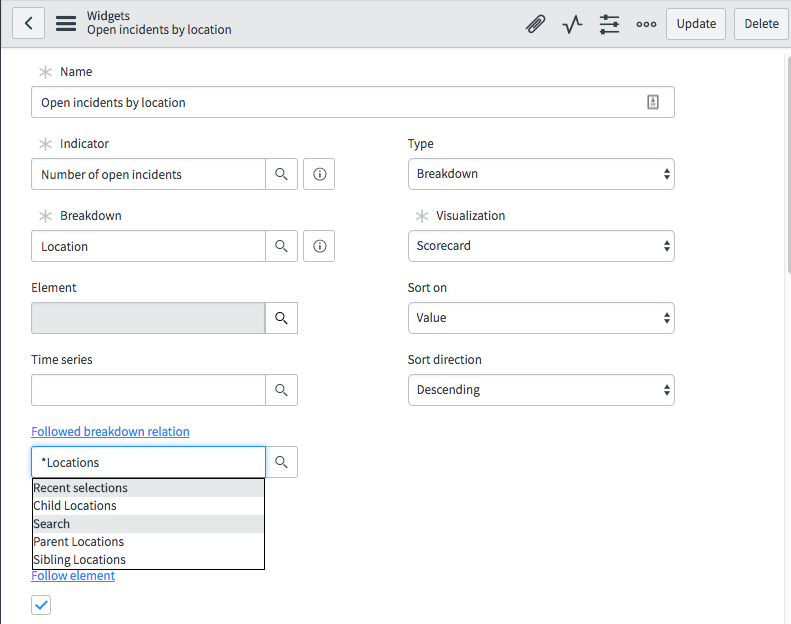

    Figure 2. Configuration d’un widget pour afficher les éléments par relation de répartition
    Formulaire de création d’un widget de répartition avec une Centre d'analyse visualisation montrant le choix des relations de répartition à suivre
    Important :
    Le menu Relation de répartition suivie fonctionne uniquement lorsque la visualisation Tableau de résultats est sélectionnée. Pour permettre à l’utilisateur de suivre les relations de répartition avec d’autres visualisations, sélectionnez Afficher le sélecteur de visualisation sur le formulaire de widget.

    Vous sélectionnez les emplacements enfants. Vous placez maintenant le widget dans un tableau de bord de répartition qui utilise la source de répartition Emplacements. L’emplacement est la source de répartition de la répartition de l’emplacement. Ainsi, dans le tableau de bord, vous pouvez sélectionner n’importe quel élément de l’emplacement. Si vous sélectionnez EMEA, le widget affiche les emplacements qui ont EMEA comme parent.

    Figure 3. Widget sur un tableau de bord de répartition affichant les enfants de l’élément de tableau de bord
    Un widget sur un tableau de bord de répartition affichant les emplacements enfants du groupe EMEA
    Vous pouvez descendre plus de niveaux, aux éléments « petit-enfant » et « arrière-petit-enfant ». Par exemple, ici l’emplacement de l’Allemagne est sélectionné :

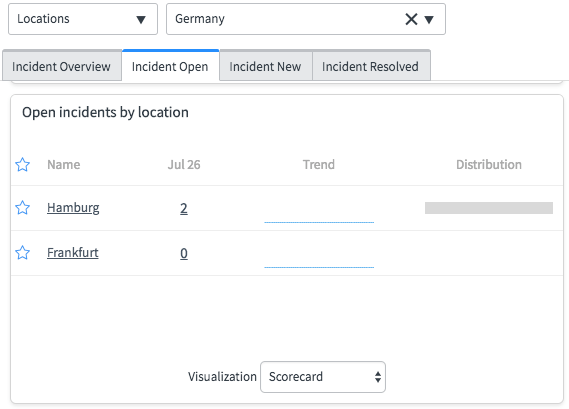

    Figure 4. Widget de répartition avec un enfant de EMEA sélectionné
    Widget de répartition avec l’Allemagne sélectionnée, affichant ses éléments enfants
    Si vous modifiez le widget pour afficher l’emplacement parent au lieu des emplacements enfants et que vous sélectionnez à nouveau Allemagne sur le tableau de bord, vous voyez l’emplacement parent Allemagne.

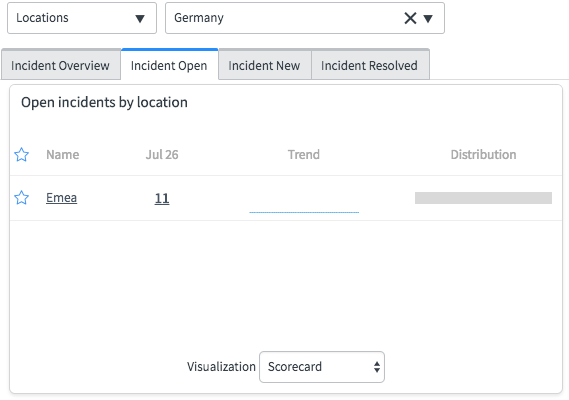

    Figure 5. Widget de répartition affichant le parent de l’élément de tableau de bord
    Widget sur un tableau de bord de répartition affichant les emplacements frères du groupe EMEA
