Couleurs des graphiques

Les couleurs des graphiques affectent une couleur cohérente à une valeur de regroupement ou d’empilement dans les rapports. La couleur reste la même dans tous les rapports, quel que soit l’ordre des valeurs.

Remarque :

Cette rubrique fait référence à la génération de rapports dans le Interface utilisateur principale. Si votre instance est migrée vers l’expérience Platform Analytics, consultez Couleurs dans les visualisations de données.

Utiliser les couleurs des graphiques dans un rapport

Les couleurs des graphiques, si elles sont définies, sont disponibles dans le menu Couleurs des graphiques de l’onglet Style du Concepteur de rapports.

Fonctionnement des couleurs des graphiques

Lorsqu’une catégorie de données apparaît pour la première fois dans un rapport qui utilise des couleurs de graphique, un enregistrement est ajouté automatiquement à la table Couleurs des graphiques [sys_report_chart_color]. Les champs suivants définissent la catégorie de données sur l’enregistrement Couleurs des graphiques :

• Source de données
• Élément d’empilage ou de regroupement
• Valeur de l’élément
• Périmètre de l'application

L’enregistrement Couleurs des graphiques spécifie également une couleur. Lorsqu’un enregistrement Couleurs des graphiques est créé automatiquement, la couleur est affectée à partir des enregistrements de définition des couleurs [sys_report_color] de l’interface utilisateur 14. Vous pouvez modifier la couleur du graphique pour utiliser une définition des couleurs différente ou un code couleur hexadécimal. Pour plus d’informations sur la modification des couleurs des graphiques, reportez-vous à la section « Définir des couleurs pour les catégories de données ».

Remarque :

• Le système de base inclut plusieurs couleurs de graphiques prédéfinies. Solutions Platform Analytics peut fournir plus de couleurs de graphiques.
• Les définitions de couleurs de l’interface utilisateur 14 utilisent les couleurs à thème Datavis - Qualitatif de la table Propriétés du thème UX [sys_ux_theme_property]. Next Experience doit être activé pour que ces couleurs soient utilisées. Sinon, les couleurs de secours des définitions de couleurs sont utilisées.

Tout autre rapport utilisant des couleurs de graphique et affichant la même catégorie de données fait référence au même enregistrement de couleurs de graphique. Étant donné que les rapports font référence au même enregistrement, ils affichent la même catégorie de données dans la même couleur. Par exemple, vous créez le premier rapport qui utilise les couleurs des graphiques et affiche les incidents de priorité 1 dans le champ d’application global. Un enregistrement Chart Colors (Couleurs des graphiques) est créé automatiquement pour associer ces incidents à une couleur. Tous les autres rapports qui utilisent des couleurs de graphique et affichent des incidents de priorité 1 dans le champ d’application global les affichent dans la même couleur.

Couleurs des graphiques

Dans l’exemple suivant, vous voyez deux rapports sur des incidents regroupés sous le même champ Priorité. Les deux rapports utilisent les couleurs des graphiques, telles que définies dans l’onglet Style du Concepteur de rapports. Les mêmes valeurs de priorité ont la même couleur bien qu’elles soient dans un ordre différent.

Définir les couleurs des catégories de données

Vous pouvez définir une couleur de graphique pour une catégorie de données dans les rapports, telles que les incidents à priorité critique. Vous pouvez sélectionner une couleur prédéfinie ou spécifier un code hexadécimal.

Avant de commencer

Rôle requis : report_admin.

Procédure

1. Accédez à la Tout > Rapports > Administration > Couleurs des graphiques.
2. Cliquez sur Nouveau.

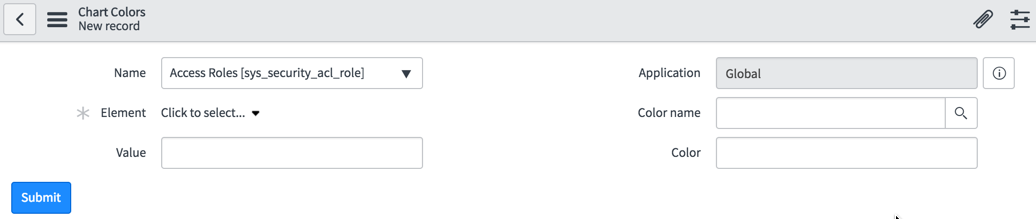

   Figure 1. Formulaire Nouvelles couleurs des graphiques



3. Renseignez les champs comme il convient.

   Tableau 1. Formulaire Nouvelles couleurs des graphiques

   Nom	Description
   Nom	Table utilisée pour le rapport. Remarque : La liste affiche uniquement les tables et les vues de base de données qui sont dans le même champ d’application que l’enregistrement des couleurs du graphique.
   Élément	Nom de colonne spécifique à la table sélectionnée.

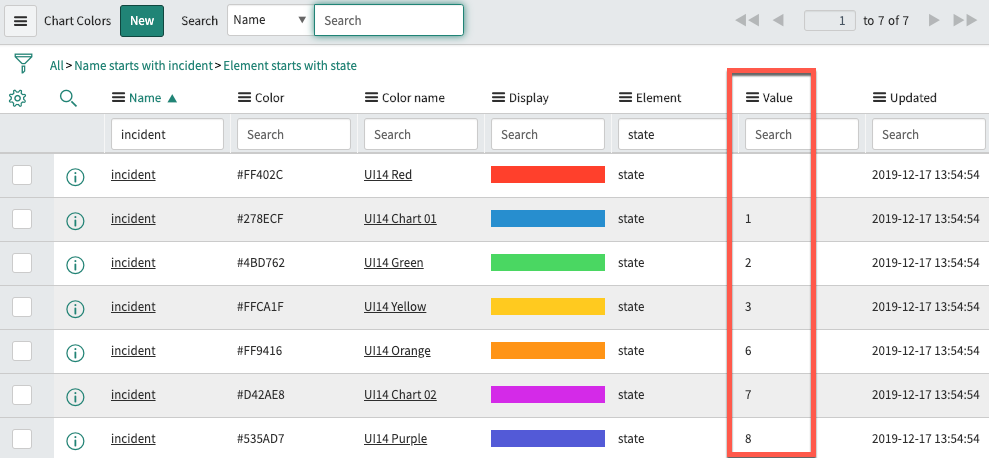

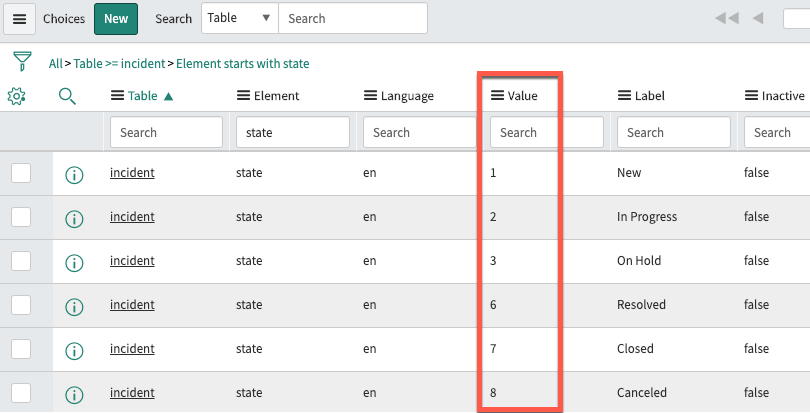

   Valeur	Valeur de l’élément pour lequel la couleur spécifiée s’applique. La valeur est sensible à la casse. Pour les éléments qui sont des champs de type référence, la valeur est la sys_id de la valeur pour laquelle la couleur spécifiée s’applique. L’exemple suivant montre comment les valeurs de l’élément d’état sur les enregistrements de choix [sys_choice] correspondent aux valeurs de l’élément d’état sur les enregistrements de couleur de graphique [sys_report_chart_color]. Pour comprendre les différentes façons d’obtenir les sys_id d’un enregistrement, consultez Identificateur d’enregistrement unique (sys_id).
   Nom de la couleur	Couleur sélectionnée dans la table Définitions des couleurs [sys_report_color]. Si vous sélectionnez une définition de couleur, elle remplace la couleur spécifiée dans le champ Couleur . Pour plus d’informations sur les définitions des couleurs, reportez-vous à la section Définir les couleurs système pour l’analyse.
   Couleur	Valeur hexadécimale utilisée pour spécifier une couleur qui n’est pas définie dans la table Définition des couleurs. Remarque : Si le champ Nom de la couleur contient une valeur, le champ Couleur est ignoré.

4. Cliquez sur Envoyer.

Résultats

La valeur sélectionnée dans le champ Élément de la table dans le champ Nom s’affiche avec la couleur spécifiée.

La couleur du graphique est maintenant disponible pour les rapports sur la table, dans l’onglet Style du Concepteur de rapports.
