Importe arquivos CAD para o MAP Studio

  • Versão de lançamento: Zurich
  • Atualizado 31 de jul. de 2025
  • 5 min. de leitura

    • Crie um campus, adicione alguns edifícios e andares ao campus. Carregue sua planta baixa do CAD para fazer mudanças de configuração e visualizar o layout do projeto do CAD.

    Antes de Iniciar

    Depois de fazer as mudanças necessárias de tipo de local e tamanho da unidade de arquivo, importe-o para o Map Studio para concluir a configuração do edifício. Exiba as mudanças atualizadas em Locais e Tipos de local no Estúdio de mapas (Gerenciar o local de trabalho > Locais).

    Função necessária: Editor de mapas, administrador de mapas, editor de mapas limitado

    Procedimento

    1. Navegar até Tudo > Indoor Mapping > Map Studio.
    2. Crie um Campus, adicione alguns edifícios e andares a um campus ou selecione um campus existente.
      Para obter mais informações, consulte Crie um campus com edifícios e andares.
    3. Navegar até Gerenciar local de trabalho > Andares e Planos de Andar.
    4. Opcional: Se você quiser adicionar um andar, selecione Adicione um andar opção.
    5. Selecione Upload Para carregar o arquivo de origem do CAD.
      Por exemplo: Demo.dwf
    6. Preencha as seguintes informações:
      1. Arquivo Nome do arquivo de origem do CAD.
        Por padrão, o nome da origem é campus name-floor title-file name>. Por exemplo, Lawson-b12.dwg
      2. Nome : Nome do campus.
    7. Clique em Salvar.
      Uma mensagem com um link clicável para revisar o. Diretrizes do AutoCAD é exibido.

      Revise as diretrizes antes de carregar o arquivo CAD.

    8. O processo de carregamento pode levar algum tempo para ser concluído, dependendo do tamanho do arquivo CAD.
    9. Após a conclusão do processo de carregamento, selecione Configurar .
      Em caso de arquivos grandes, o processo de configuração pode levar algum tempo para ser concluído.
    10. A página de origem do AutoCAD exibe as seguintes opções:

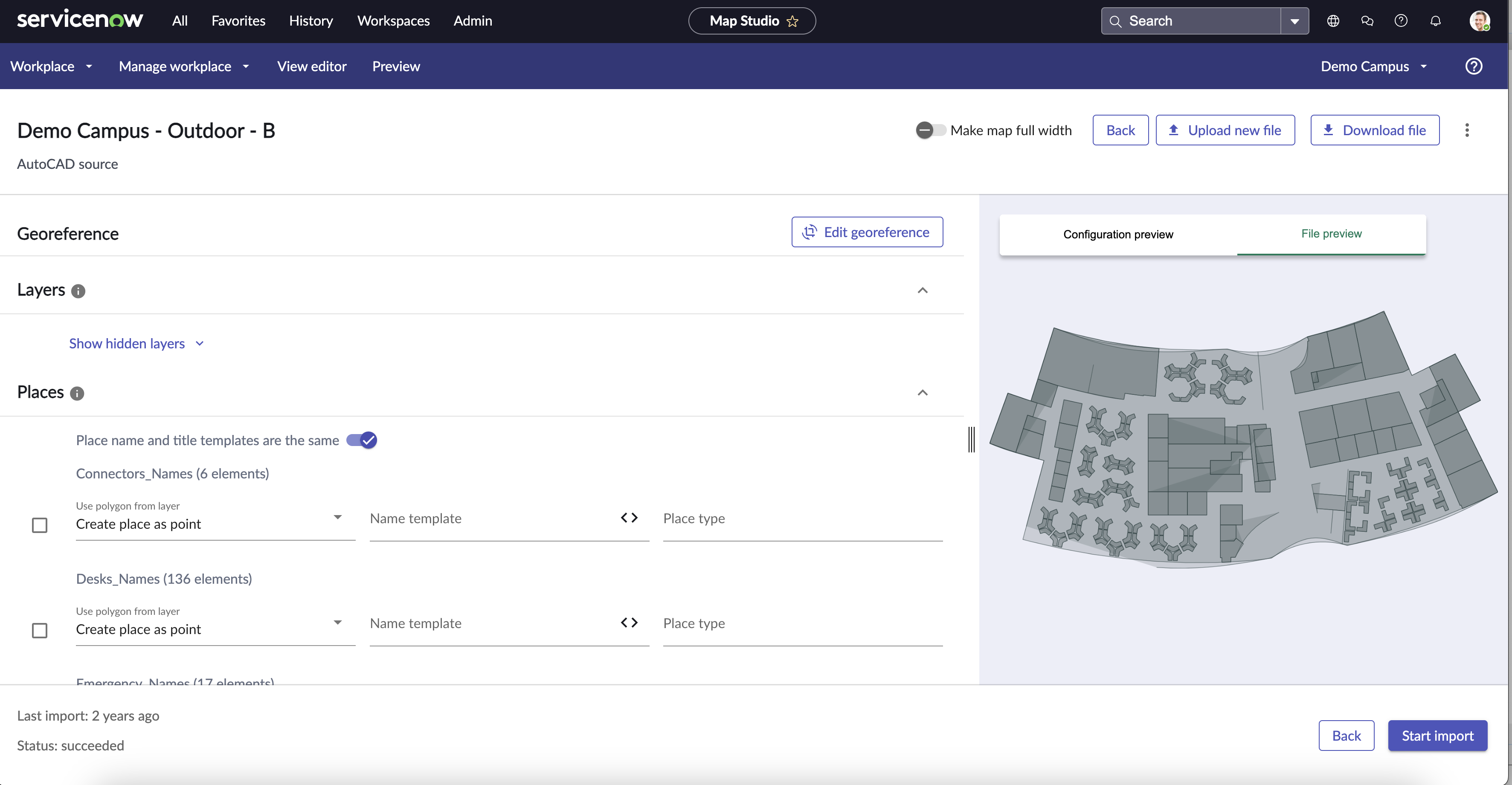

      Página de configuração do AutoCAD v1.

      • Referência geográfica: Opção para editar a posição e ajustar os pinos de local de um local.
      • Camadas: Opção para configurar os tipos de camada que você deseja exibir no mapa global.
      • Lugares: Opção para configurar os locais que você deseja exibir no mapa global.
      • Visualização da configuração: Visualização da configuração do arquivo CAD.
      • Visualização de arquivo: Depois de fazer as mudanças necessárias em camadas e locais, visualize suas mudanças no layout de visualização da configuração.
    11. Selecione Editar georreferenciação Para mover os pinos de localização e posicionar o andar no mapa global (OpenStreetMap).
      Se os pinos de localização não estiverem posicionados, mensagem de aviso Ainda não configurado é mostrado.
      no formulário, preencha os campos
      Tabela 1. Editar georreferência
      Campo Descrição
      Exibição Na opção suspensa, selecione um andar ou andares de um edifício. Habilite a opção de alternância para exibir edifícios e andares no mapa. Arraste e mova para posicionar os pinos de localização conforme necessário.
      Alinhar com outras origens Selecione o campus ou os objetos de mapa na lista. Selecione Alinhar para alinhar sua planta baixa com a forma e o tamanho de um edifício no mapa global.
      1. Clique em Salvar.
    12. Para visualizar o arquivo CAD, selecione as seguintes opções:
      1. A ser importado : A visualização dinâmica mudará com base nas seleções que você fizer.
      2. Carregado : Mostra a visualização do arquivo de origem do CAD carregado.
    13. Selecione as camadas necessárias em Camadas seção que você deseja exibir no mapa.
      Uma mensagem de aviso será exibida se houver muitas camadas no arquivo de origem do CAD. Selecione somente as camadas necessárias.
    14. Para visualizar elementos CAD em cada camada, selecione Mapa com largura total opção.
    15. Configure a configuração do tipo de local usando Locais seção.
    16. Selecione os locais na lista que você deseja exibir no mapa.
      No formulário, preencha o campo
      Tabela 2. Locais
      Campo Descrição
      Usar polígono da camada Camada na qual as formas de local estão localizadas.
      Modelo de título Modelo de título necessário na lista de modelos disponíveis.
      Tipo de local Tipo de local para categorizar o tipo de local no mapa. Por exemplo: Auditório.
    17. Repita as etapas para os locais que você deseja importar e exibir no mapa no Map Studio.
    18. Opcional: Embora os requisitos de importação do CAD estipulem que as polilinhas precisam formar formas fechadas para criar polígonos, se algumas polilinhas não forem fechadas corretamente no arquivo, o Mapeamento interno oferecerá uma propriedade para fechar automaticamente essas formas.
    19. Opcional: Insira a distância máxima entre dois pontos no mapa e o sistema fechará os pontos.
    20. Opcional: Se houver uma pequena desconexão entre o primeiro e o último ponto, você poderá corrigir isso modificando o sys_property convertendo automaticamente linhas em polígono ao importar um arquivo CAD.
      1. Navegar até Tudo > Indoor Mapping > Propriedades de Indoor Mapping.
      2. Pesquisar sn_map_core.line_to_polygon_max_distance

        Esta propriedade indica a distância máxima em centímetros entre o primeiro e o último ponto para converter uma linha em um polígono ao importar um arquivo do AutoCAD.

      3. Forneça um valor para esta propriedade dentro de um intervalo de 1 a 100.

        Por exemplo: Defina sn_map_core.line_to_polygon_max_distance como 15.

      4. Importe o arquivo CAD novamente e confirme se ambos os locais foram convertidos em Polygon agora.
    21. Selecione Iniciar importação .
    22. Após a conclusão da importação, selecione Gerenciar o local de trabalho e selecione Visão geral .
    23. Clique no edifício que você criou.
      Seu mapa agora está disponível no Map Studio com as mudanças do CAD.
    24. Opcional: No menu da página de configuração do CAD, selecione as seguintes opções, conforme necessário:
      • Carregar novo arquivo para carregar uma nova planta baixa.
      • Arquivo de download Para baixar o arquivo CAD.
      • Crie uma largura total de um mapa Para exibir o arquivo CAD no modo completo.
    25. Opcional: Selecione o ícone do menu Mais ações ( Ícone do menu Mais ações.):
      • Editar nome: Opção para editar o nome de origem do CAD. Selecione Salvar depois de atualizar o nome.
      • Editar andar: Opção para editar o andar de origem. Selecione Salvar depois de atualizar o nome do andar.
      • Editar codificação de arquivo: Opção para editar a codificação do arquivo de origem. Selecione um formato de codificação padrão para o seu arquivo. Selecione Salve e carregue .
      • Editar unidade de arquivo: Opção para editar a unidade de arquivo CAD. Por exemplo: Polegadas, pés, centímetros e assim por diante.
      • Usar a nova ferramenta AutoCAD: Opção para alternar e navegar até a nova página de configuração do processador AutoCAD para gerenciar, editar e otimizar camadas, locais e objetos no arquivo CAD.
      • Excluir: Opção para excluir o arquivo de origem do CAD.

      O arquivo CAD é carregado no Map Studio e a configuração para camadas, tipos de camada e locais é criada. A aplicação aplica automaticamente as mesmas configurações aos andares subsequentes importados. THI S é útil para acelerar as configurações de edifícios que têm vários andares e onde todos os arquivos CAD têm camadas semelhantes. Se as camadas do CAD nos arquivos subsequentes tiverem os mesmos nomes de camada que as camadas no arquivo inicial, as camadas, os tipos de camada e os locais serão preenchidos previamente com os mesmos valores do arquivo inicial.
