Calcular a área de superfície do piso do AutoCAD

Antes de Iniciar

As medições da área do tamanho do piso calculadas em Mapeamento interno estão disponíveis em Workplace Core Formulário de tabela de andar com valores de campo pré-preenchidos. Por exemplo, Pés quadrados totais , Pés quadrados utilizáveis .

Função necessária: administrador

Procedimento

1. Para calcular a área de tamanho do piso a partir de um arquivo do AutoCAD, ative a propriedade de cálculo do tamanho do piso.
   1. Navegar até Tudo > Indoor Mapping > Propriedades de mapeamento interno.
   2. Habilite a edição e defina a propriedade Defina verdadeiro para ativar o cálculo do tamanho do piso para verdadeiro.
   3. Clique em Salvar.
2. Navegar até Tudo > Indoor Mapping > Map Studio.
3. Selecione um campus para o qual você deseja calcular a área de superfície do piso.

   Por exemplo: Campus de demonstração.

4. Selecione um edifício no Map Studio.
5. Selecionar Gerenciar o local de trabalho > Plantas baixas e baixas.
6. Selecione uma planta baixa e selecione Configurar .
7. Na página de origem do AutoCAD, selecione Use para cálculo da área de superfície do piso na lista opçõesx.

   . Use para cálculo da área de superfície do piso A opção só ficará visível depois que você habilitar a propriedade de computação do tamanho do piso, conforme mostrado na Etapa 1.

   Nota:

   Selecionar um é opcional e não obrigatório Camada ao selecionar Use para cálculo da área de superfície do piso opção.

8. Selecione um Camada que representa o contorno do piso para calcular o valor da área de superfície do piso.

   A camada para a qual Use para cálculo da área de superfície do piso o cálculo selecionado é usado para o cálculo da área de superfície do piso.

   Nota:

   Somente uma camada pode ser selecionada por vez. Certifique-se de que a camada selecionada tenha polilinhas fechadas.
9. Selecione Visualização de arquivo para visualizar e verificar se as polilinhas estão fechadas para uma camada selecionada.

   Se, no caso, a camada de piso selecionada tiver várias polilinhas fechadas, a maior polilinha será usada.

   1. Selecione Sim na lista suspensa.
10. Selecione Iniciar importação Para importar o plano de origem de piso do CAD.

    O valor da área de superfície do piso calculado é armazenado na configuração Piso no Map Studio.

11. Navegar até Tudo > Mapeamento de espaço > Mapeamento de propriedades.
    O valor da área de superfície do piso calculado será enviado por push do Map Studio para Workplace Core Formulário de tabela de piso.
12. Na página Mapeamento de propriedades de local interno, clique em Novo e preencha os campos do formulário:
    Nota:

    Esta etapa só precisa ser configurada uma vez.

    Tabela 1. Formulário Mapeamento de propriedades de local interno

    Campo	Descrição
    Propriedade	Nome da propriedade. Por exemplo: CAD_COMPUTED_SURFACE_SQ_FEET e. CAD_COMPUTED_SURFACE_SQ_METERS . Nota: O nome da propriedade não pode ser modificado ou editado. O nome da propriedade deve ser igual ao que você usou no arquivo do AutoCAD como rótulo.
    Tabela WSD	A tabela em que você deseja preencher ou colocar a propriedade. Selecione Andar Na lista suspensa para calcular o valor da área de superfície do piso na tabela Andar.
    Campo WSD	O campo em que você deseja que a área de superfície do piso seja preenchida automaticamente. Selecione Pés quadrados totais ou Pés quadrados utilizáveis .
    Ordem	Você pode manter a ordem como 0.
    Ativo	Quando esta opção não estiver selecionada, sua propriedade será desativada automaticamente em seus diferentes mapas. Selecione esta opção para ativar a propriedade.
    Domínio	O valor padrão é Global . Reter Global para evitar conflitos entre suas diferentes aplicações.

13. Clique em Atualizar.
14. Navegar até Tudo > Mapeamento de espaço > Sincronizações de mapa/WSD interno Para executar o script de sincronização para atualizar o andar selecionado com a propriedade atualizada.
15. Selecione um campus.

    O script de sincronização sincroniza os campos de área de superfície do piso calculados recém-adicionados na tabela Andar.

16. Navegar até Tudo > Workplace Core > Administração do espaço > Pisos.
17. Selecione o Piso para o qual você calculou o valor da área de superfície e verifique a seção Detalhes da medição.

    Por exemplo, os seguintes valores de campo serão pré-preenchidos dependendo da configuração do usuário:

    1. Pés quadrados totais : O valor da área de superfície do piso é preenchido automaticamente.
    2. Pés quadrados utilizáveis : O valor da área da superfície do piso é preenchido automaticamente.
       Nota:

       Se os valores do CAD estiverem incorretos ou vazios quando você estiver importando o arquivo CAD no Map Studio, é mais provável que o arquivo CAD não tenha uma unidade ou tenha uma unidade incorreta. Nesses casos, as conversões de arquivo CAD no Map Studio não são precisas.

       O valor da unidade do arquivo CAD pode ser calculado corretamente no Map Studio com base nas coordenadas do arquivo do AutoCAD. Navegue de volta para a página de configuração do arquivo CAD para uma planta baixa e execute o seguinte:

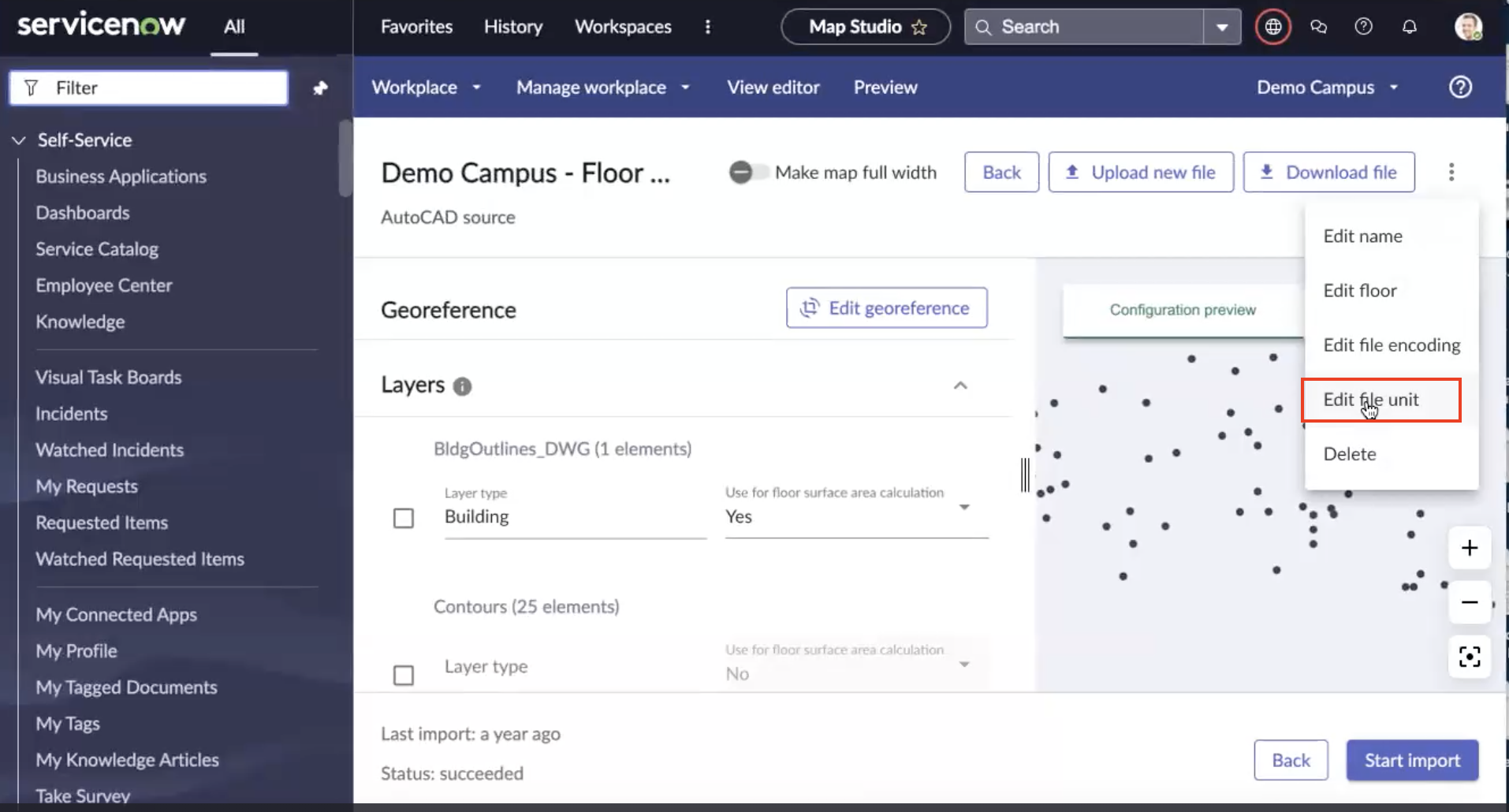

       • Selecione o ícone Mais ações ( No painel superior direito do Map Studio.
       • Selecione Editar unidade de arquivo opção.



       • Selecione uma unidade na lista suspensa.

         Por exemplo; pés.

       • Clique em Salvar.
       • Clique em Iniciar importação e execute a sincronização novamente.

         Para obter mais informações, consulte Sincronizar Mapeamento interno com Prestação de serviços no local de trabalho.

         Agora, as conversões são precisas.
