Primeiro Mapeamento interno e adicione alguns edifícios e andares a ele usando Mapeamento interno Map Studio. Importe seus arquivos de origem de imagem CAD e raster para concluir a configuração do campus.
Antes de Iniciar
Instalar
Mapeamento interno E configure informações básicas sobre seu campus, prédio ou andares no Map Studio importando as origens da planta baixa.
Nota: Carregue e importe arquivos de origem do AutoCAD (DWF ou DXF) ou de imagem raster (PNG) no Map Studio.
Antes de começar a usar o Map Studio, certifique-se de que suas plantas atendam às seguintes diretrizes:
Função necessária: Administrador de mapas, editor de mapas, editor de mapas limitado
Procedimento
-
Navegar até .
-
Para criar um campus, selecione Começar guia.
No formulário, preencha os campos.
Tabela 1. Adicione um endereço
| Campo |
Descrição |
| País |
País ou região onde o campus está localizado. |
| Nome do campus |
Nome do campus. |
| Endereço |
Endereço preciso da localização do campus conforme aparece no mapa. |
- Opcional:
Selecione Editar para editar o nome e o endereço do campus.
-
Selecione Continuar para adicionar seu primeiro edifício.
-
Forneça o nome do edifício.
O endereço do edifício é fornecido.
-
Clique em “Continuar”.
-
Insira o nome do edifício e o endereço.
-
Clique em Salvar.

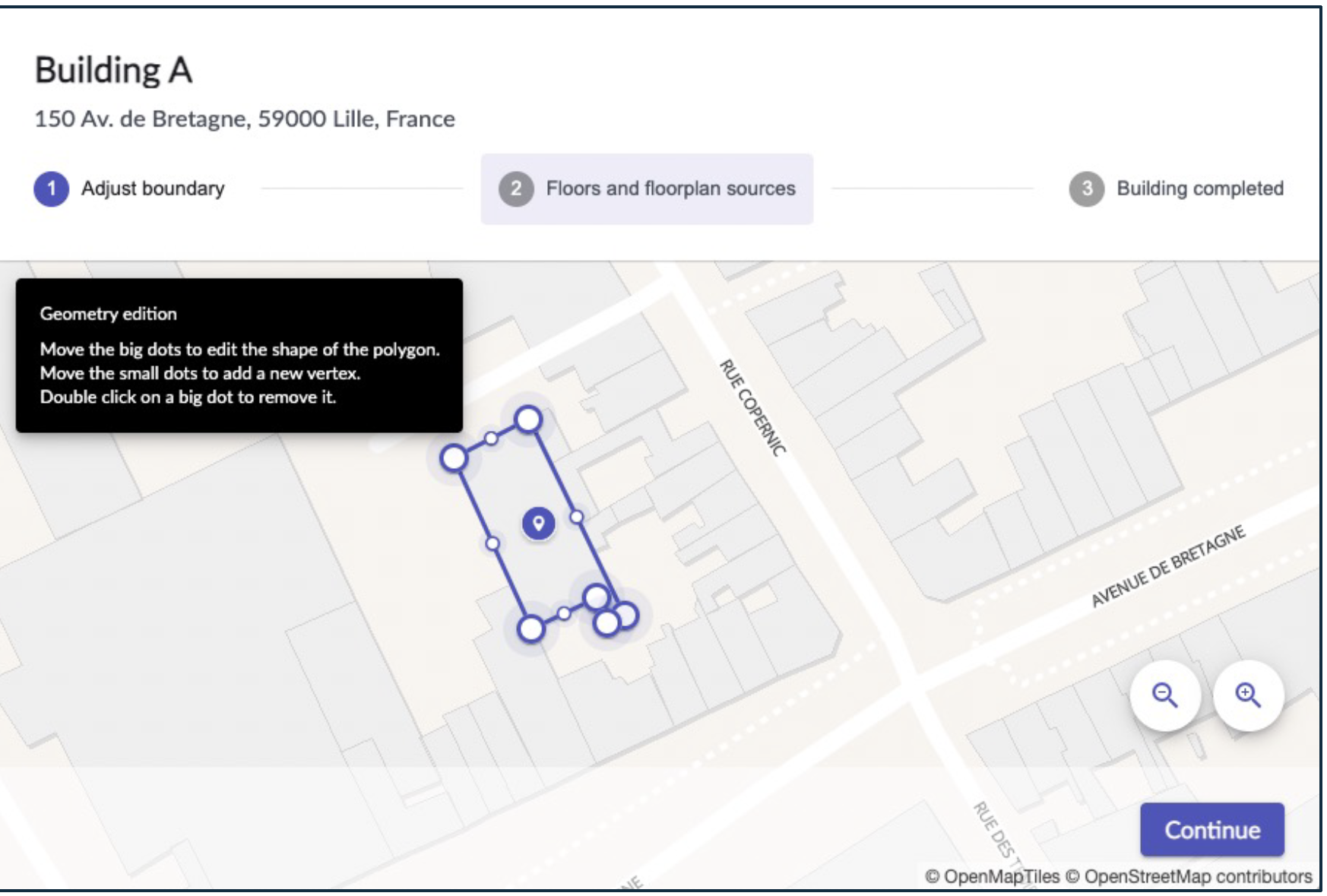

Os limites de construção são calculados automaticamente.
- Opcional:
Se você não conseguir encontrar seu edifício recém-criado no mapa, verá a seguinte tela:
-
Selecione Continuar.
Nota: Seu polígono deve estar pelo menos ao redor do edifício. Não precisa corresponder à forma exata do edifício.
-
Nesta fase, você pode adicionar edifícios adicionais ou editar os detalhes do edifício existente.
-
Selecione Adicione um edifício para criar edifícios adicionais em seu campus.
-
Navegar até para adicionar um andar ou andares ao seu edifício.
-
Selecione seu edifício.
Nota: Selecione um edifício, pois você pode carregar arquivos no nível do Campus. Se você selecionar um edifício, ele ficará visível em todos os níveis, pois você só pode importar seus arquivos no nível Outdoor.
-
Selecione Adicione um andar .
No formulário, preencha os campos
Tabela 2. Adicionar um piso
| Campo |
Descrição |
| Construção |
Nome ou número do edifício onde o andar está localizado. |
| Número |
Nível do piso. Usa um número inteiro ou um valor numérico. |
| Nome |
Nome ou título do andar |
| Título |
Título exibido no controlador de piso. |
-
Clique em Criar.
-
Repita os passos 16-18 para cada andar do edifício.
-
Navegue até '.
É importante que o seu campus abrange ou seus limites estão bem ajustados para todos os edifícios. Os limites são ajustados automaticamente. Para obter mais informações, consulte
Trabalhar com o editor de limites.
Seu campus está configurado.
-
Depois que o campus e os edifícios forem criados, você poderá começar a importar seus arquivos CAD ou arquivos de origem da planta baixa de imagem raster.
-
No Map Studio, navegue até .
-
Localize o andar onde você deseja carregar seu arquivo CAD ou raster.
(Opcional) Nesta fase, as plantas baixas podem ser carregadas e importadas como origens do AutoCAD (DXF/dwg) ou de arquivo de imagem raster (PNG) ou você pode importar os arquivos após criar um campus. Certifique-se de ter revisado as diretrizes de design antes de importar as origens para o Map Studio. Para obter mais informações sobre como importar, consulte Importe arquivos CAD para o MAP Studio e. Importar arquivos raster.
-
Depois de importar um arquivo CAD ou raster, selecione Gerenciar o local de trabalho e selecione Visão geral .
-
Selecione o edifício que você criou.
Seu mapa está configurado e disponível no Map Studio.
