Configurar locais

Configure locais usando o layout de visualização da Configuração de mapa. Recupere tipos de local do arquivo CAD.

Por Que e Quando Desempenhar Esta Tarefa

Você também pode configurar formas, nomes e títulos para um tipo de local.

Antes de Iniciar

Função necessária: sn_map_core.map_admin

Procedimento

1. Selecione Configuração do mapa Guia.

   A página de visualização da Configuração do mapa é colocada em foco.

2. Expandir Locais selecionando o ícone de alternância de divisa ( ).
3. Selecione Editar para editar os atributos e elementos do local.
   O painel de edição é exibido.







   O local selecionado mostra o número de elementos em um local. Por exemplo: Sala de discussão (elemento 1).

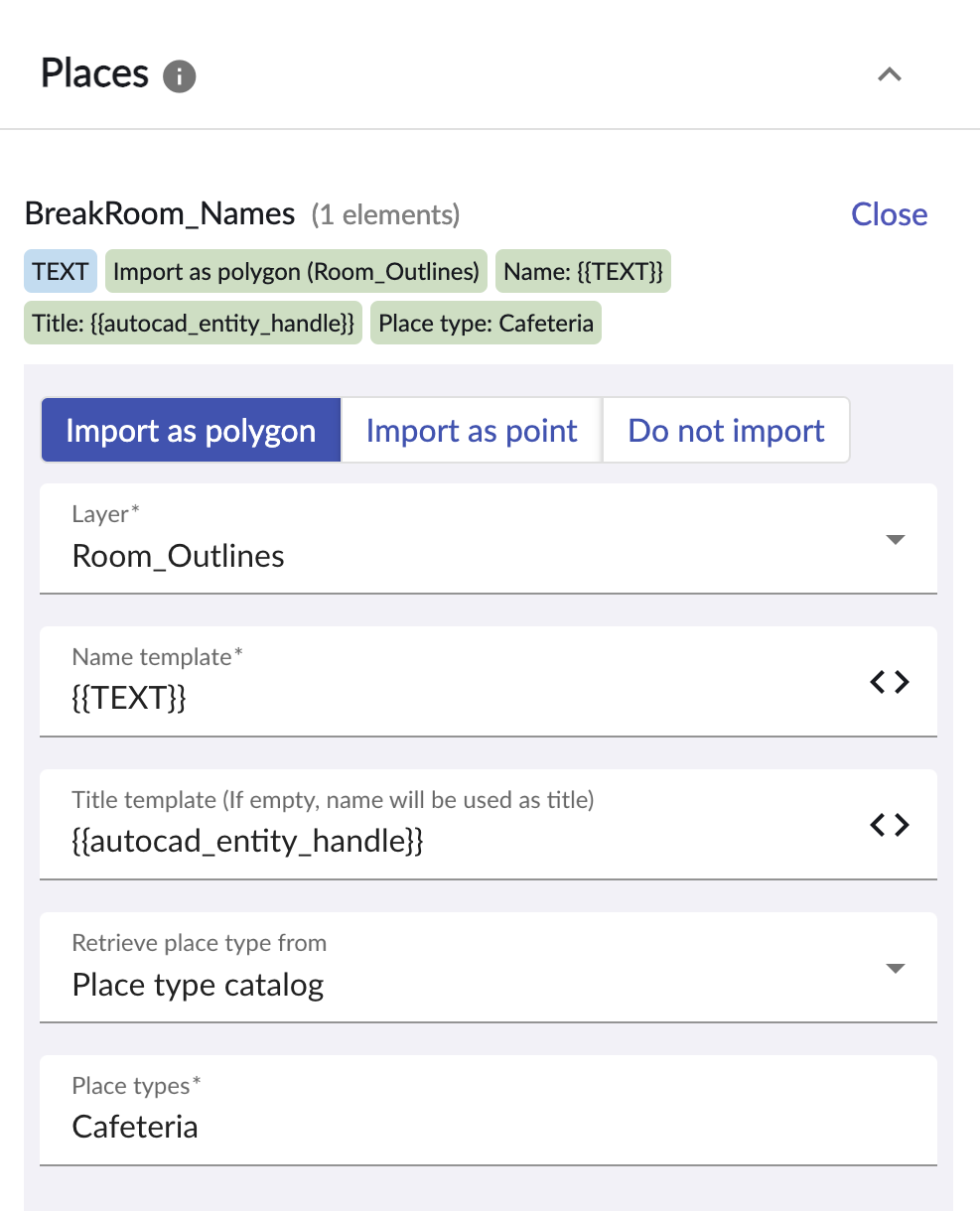

   As cápsulas de resumo resumem as informações sobre a configuração do local. Por exemplo, a cápsula de resumo mostra se o local é um bloco ou texto, o tipo de local é cafeteria ou pátio (informações de configuração).

   Se você perdeu algo em sua configuração, as cápsulas de resumo fornecerão alertas (realçados em vermelho), como polilinha ausente, polígono ausente.

   A cápsula de resumo resume as informações nas seguintes cores com base na configuração do local e no estado do local:

   • Azul neutro: Indica o tipo de item selecionado. Por exemplo, texto ou blocos.
   • Verde: Indica que a configuração do local está correta para um local selecionado.
   • Laranja: Indica problemas secundários de configuração.
   • Cinza: Indica camadas que não são importadas.
   • Vermelho: Indica erros de bloqueio.
4. Selecione Opções de importação ( Importar como um polígono : Etapa 5 ou Importar como Ponto : Etapa 7) Para importar a configuração para o seu arquivo CAD.
   Você também pode selecionar Não importar Se você não quiser importar a configuração para o seu arquivo CAD.

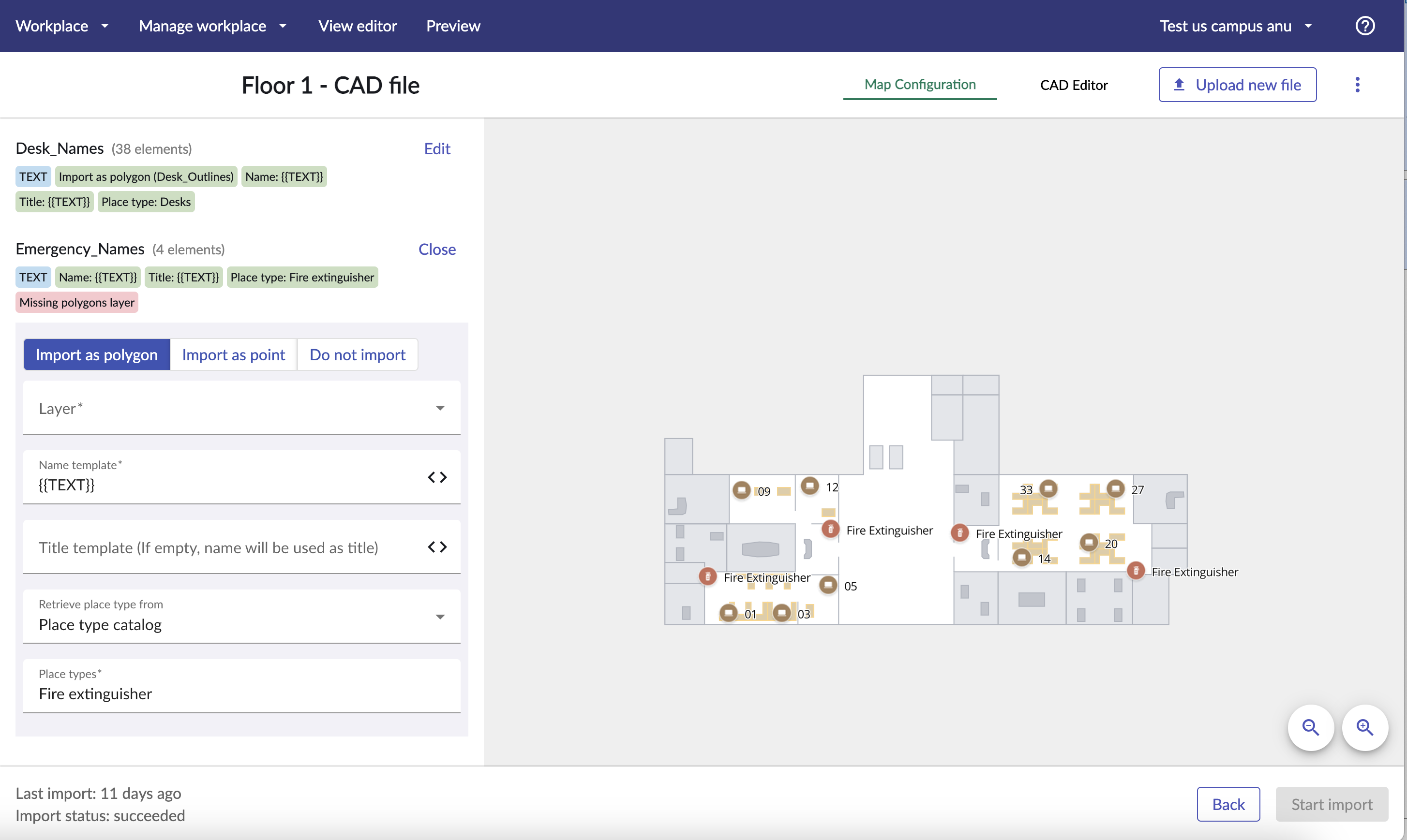

5. Selecione Importar como polígono Para importar um local como um polígono no seu arquivo CAD.




   Nota:

   O texto aparece em vermelho na visualização de Configuração do mapa quando você seleciona Criar como polígono e a forma está ausente.
   1. Em Buscar polígonos desta camada , selecione a camada que especifica onde as formas desses lugares estão localizadas no mapa.
      Se as formas das salas de reunião estiverem na camada Sala de reunião, selecione Sala de reunião na lista suspensa.
   2. Em Modelo de nome insira o modelo de nome que você deseja usar para os locais.

      Você pode selecionar as seguintes opções a serem usadas no arquivo CAD:

      • Selecione TEXTO Se você quiser que o nome do local seja copiado do arquivo CAD.

        Se o local for definido como um bloco no seu arquivo CAD, você também poderá selecionar um atributo de bloco para o modelo Nome.

      • Selecione autocad_entity_handle se você Deseja usar um ID exclusivo gerado pelo CAD para uma camada. Nomes e identificadores de entidade são exclusivos em um desenho CAD.
   3. Selecione Blocos se você definiu atributos de bloco em sua configuração.
      Nota:

      Blocos não estão disponíveis em Mapeamento interno versão 1.13.0.
   4. Em Camada de texto do título , selecione a camada que contém títulos para os locais.
      A camada atual é selecionada por padrão.
   5. Em Modelo de título insira o modelo de título que você deseja usar para os locais.

      Se este campo for deixado em branco, o nome será usado como título do tipo de local.

      Você pode selecionar TEXTO ou autocad_entity_handle para adicioná-lo ao campo.

      Se o local for definido como um bloco no seu arquivo CAD, você também poderá selecionar um atributo de bloco para o modelo Título.

6. Em Recuperar tipo de local de , Selecione a opção para recuperar tipos de local do arquivo CAD.
   Você pode selecionar qualquer uma das seguintes opções para recuperar tipos de local do arquivo CAD:

   • Catálogo de tipo de local : Selecione esta opção se quiser aplicar o padrão Mapeamento interno estilos e categorias de tipo de local para um tipo de local. O catálogo de tipo de local ou a tabela Tipos de local (Tudo > Indoor Mapping > Tipos de local) contém Mapeamento interno tipos de local e seus estilos padrão. Para obter mais informações, consulte Criar Mapeamento internoícones e tipos de local.
     • Tipos de local : Selecione um apropriado Mapeamento interno tipo de local para estilizar e categorizá-lo. Por exemplo: Extintor de incêndio. O tipo de local selecionado é exibido na visualização do editor CAD.

     • Quando Mapeamento interno Os lugares são integrados com Prestação de serviços no local de trabalho os lugares são categorizados como sala de reunião, extintor de incêndio e assim por diante. Com base nessa categorização, você também pode verificar se as salas de reunião são reserváveis.

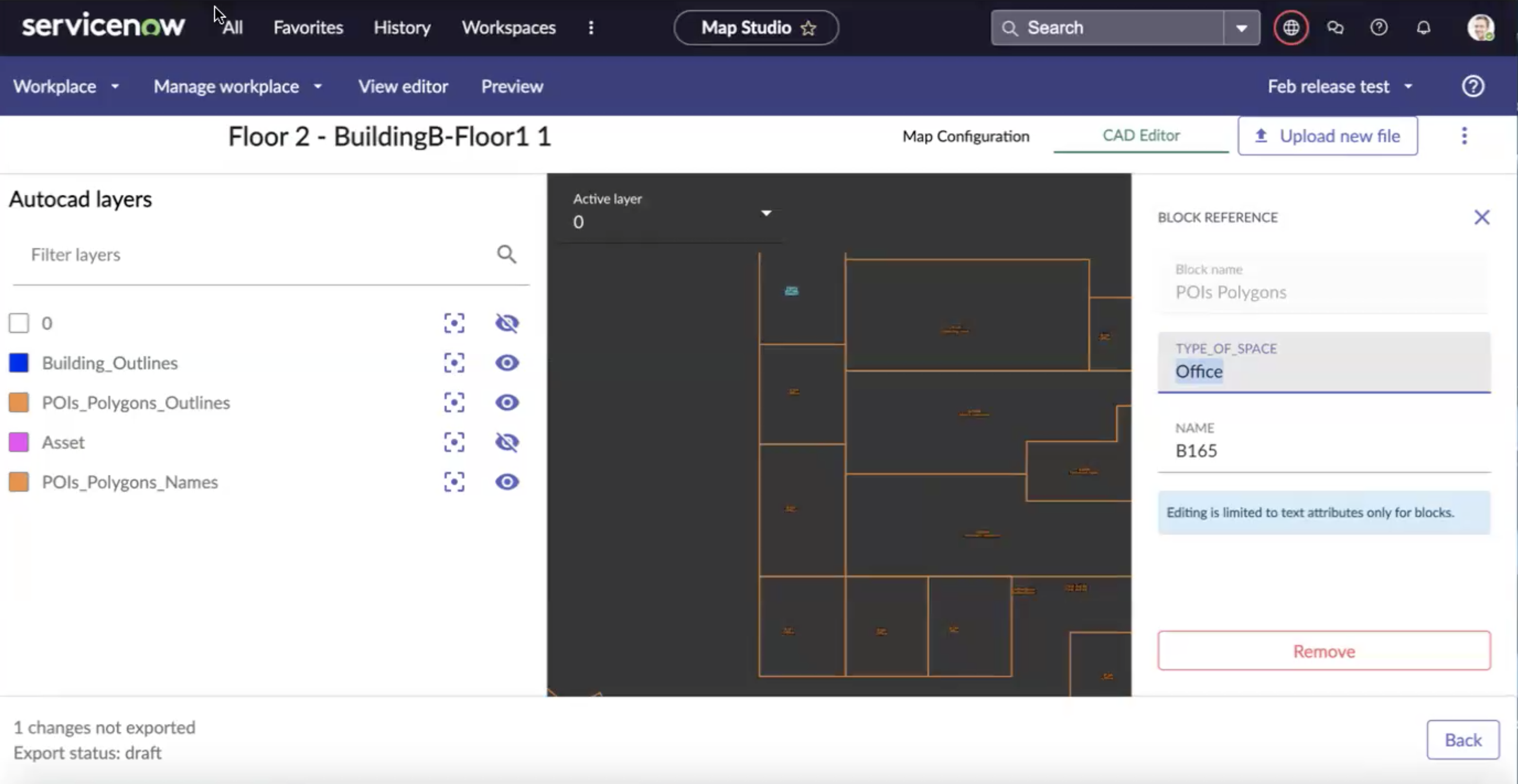

   • Atributos de bloco : Selecione esta opção se quiser recuperar o tipo de local do atributos de bloco.
     Nota:

     . O nome dos atributos do bloco contém as informações do tipo de local. O nome do tipo de local em um arquivo CAD deve ser igual aos nomes do tipo de local em Mapeamento interno Catálogo de tipo de local. . O nome dos atributos do bloco não corresponde ao nome do tipo de local em Mapeamento interno, crie o tipo de local, os estilos e os ícones em Mapeamento interno Tipos de local. Para obter mais informações, consulte Criar Mapeamento internoícones e tipos de local.





   • Outra camada : Selecione esta opção se quiser aplicar tipos de local de outra camada.

     Em Camada de texto do tipo de inserção , selecione a camada que contém os tipos de local para os locais no mapa e, em seguida, em Modelo Placeype insira o modelo que você deseja usar para os tipos de local.

   • Definido manualmente mais tarde Se os tipos de local forem definidos usando Definido manualmente mais tarde A visualização da Configuração do mapa mostra o local como um tipo de local desconhecido.

     Quando um tipo de local padrão definido manualmente é selecionado na visualização do editor CAD, a mensagem "as informações não estão disponíveis em uma planta baixa, definir manualmente" é exibida.

     O tipo de local é mostrado como Diversos ou tipo desconhecido em Mapeamento interno Tabela Tipos de local (Tudo > Indoor Mapping > Tipos de local). O tipo de local indefinido corresponde a um tipo de local diverso na tabela Tipos de local para que ele não seja ignorado durante o processo de sincronização.

     Para atribuir tipos de local manualmente, execute um dos seguintes procedimentos:

     • Defina os locais manualmente usando o editor CAD. Selecione o apropriado Camada ativa . Selecione Locais e adicione as informações do tipo de local ao atributo de texto ou bloco, se ele existir.

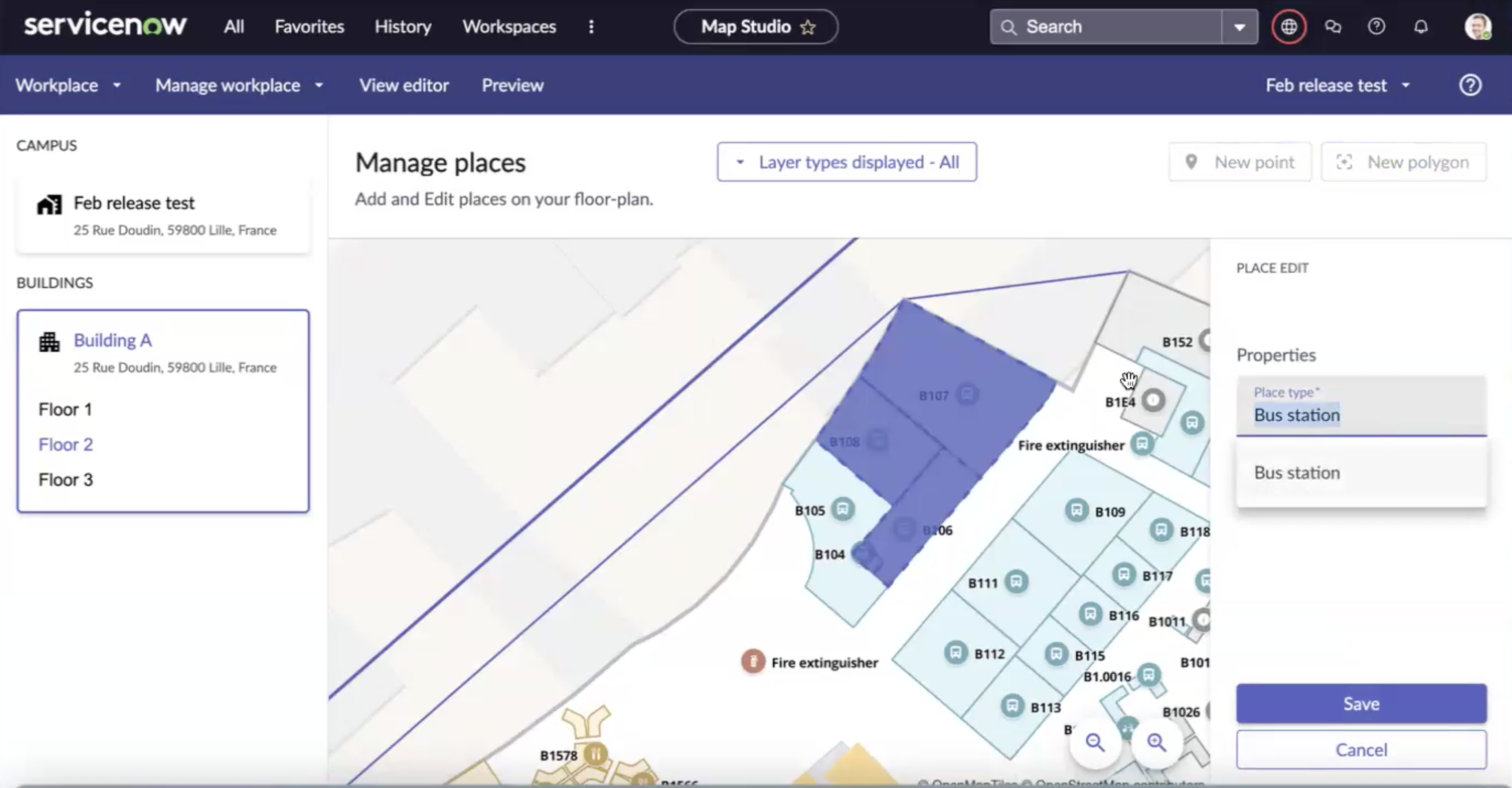

     • Navegue até Mapeamento interno Map Studio Gerenciar o local de trabalhoGerenciar locais . Escolha vários locais ou selecione um local usando um laço ou usando a opção de tecla Shift para selecionar os locais necessários. Selecione um apropriado Tipo de local No painel Inserir edição. Para obter mais informações, consulte Gerenciar locais.



7. Opcional: Selecione Importar como ponto Para importar um local como um ponto no seu arquivo CAD.
   Nota:

   O texto aparece em vermelho na visualização de Configuração do mapa quando você seleciona Criar como ponto e a forma está ausente.
   1. Selecione as seguintes opções para configurar os tipos de local:
   1. Modelo de nome : Configure o nome do seu modelo.
      • Selecione TEXTO Se você quiser que o texto ou o nome seja copiado do arquivo CAD.

        A visualização da configuração do mapa mostra o nome no mapa de um local selecionado.

      • Selecione autocad_entity_handle Para usar um ID exclusivo gerado pelo CAD. Nomes e identificadores de entidade são exclusivos em um desenho CAD.
   2. Selecione Blocos se você definiu atributos de bloco em sua configuração.
   3. Modelo de título : Selecione TEXTO ou autocad_entity_handle Se você quiser que o texto ou o nome do AutoCAD seja usado.
      Nota:

      Se este campo for deixado em branco, o nome será usado como título (consulte a etapa 6 a).
8. Em Recuperar tipo de local, selecione as seguintes opções:

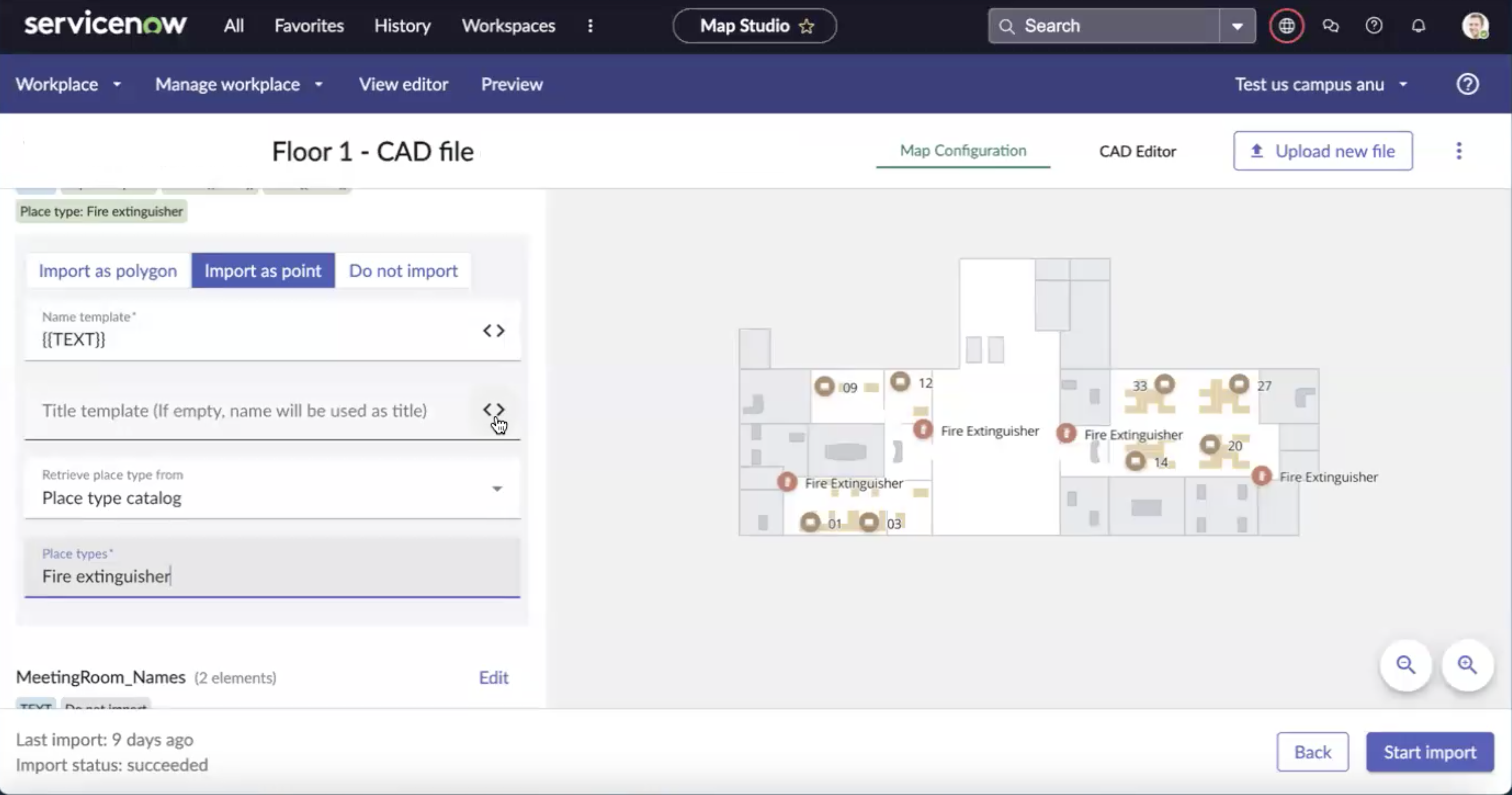

   • Catálogo de tipo de local : Opção para aplicar o estilo padrão de mapeamento interno aos tipos de local. O catálogo de tipo de local ou a tabela Tipos de local (Tudo > Indoor Mapping > Tipos de local) contém Mapeamento interno tipos de local e estilos padrão.
     • Tipos de local : Selecione um apropriado Mapeamento interno tipo de local para estilizar e categorizar locais. Por exemplo: Extintores de incêndio.
     • O tipo de local selecionado é exibido na visualização do editor CAD.

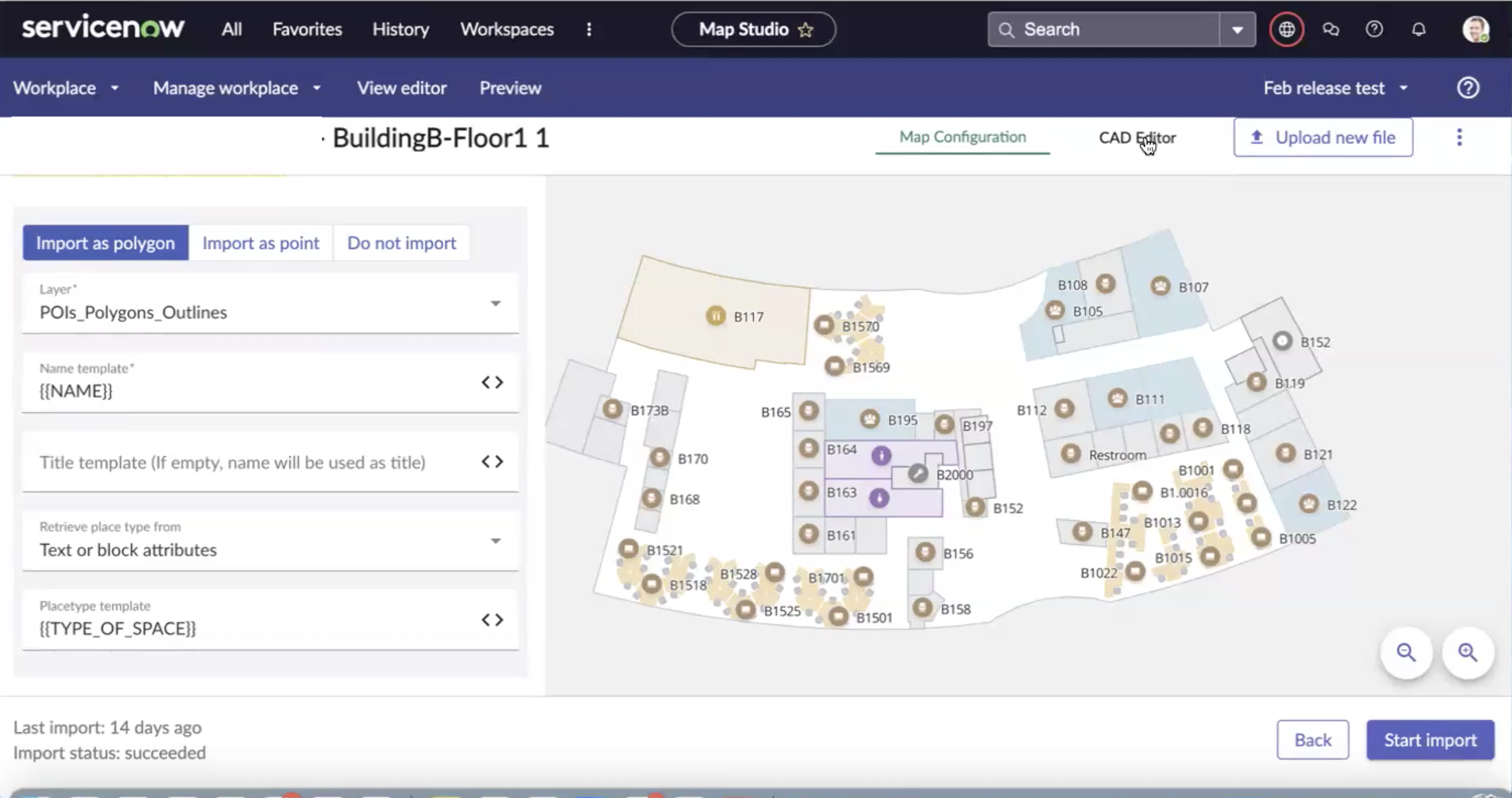

   • Atributos de bloco : Selecione esta opção se quiser recuperar o tipo de local do atributos de bloco.
     Nota:

     . O nome dos atributos do bloco em um arquivo CAD deve ser igual aos nomes do tipo de local no Mapeamento interno Catálogo de tipo de local. . O nome dos atributos do bloco não corresponde ao nome do tipo de local em Mapeamento interno primeiro, crie o tipo de local, os estilos e o ícone em Mapeamento interno e, em seguida, recupere-o.
   • Definido manualmente mais tarde Se os tipos de local forem definidos usando Definido manualmente mais tarde A visualização da Configuração do mapa mostra o local como um tipo de local desconhecido.

     Quando um tipo de local padrão definido manualmente é selecionado na visualização do editor CAD, a mensagem "as informações não estão disponíveis em uma planta baixa, definir manualmente" é exibida.

     O tipo de local é mostrado como Diversos ou tipo desconhecido em Mapeamento interno Tabela Tipos de local (Tudo > Indoor Mapping > Tipos de local). O tipo de local indefinido corresponde a um tipo de local diverso na tabela Tipos de local para que ele não seja ignorado durante o processo de sincronização.

     Para atribuir tipos de local manualmente, execute um dos seguintes procedimentos:

     • Defina os locais manualmente usando o editor CAD. Selecione o apropriado Camada ativa . Selecione Locais e adicione as informações do tipo de local ao atributo de texto ou bloco, se ele existir.
     • Navegue até Mapeamento interno Map Studio Gerenciar o local de trabalhoGerenciar locais . Escolha vários locais ou selecione um local usando um laço ou usando a opção de tecla Shift para selecionar os locais necessários. Selecione um apropriado Tipo de local No painel Inserir edição. Para obter mais informações, consulte Gerenciar locais.

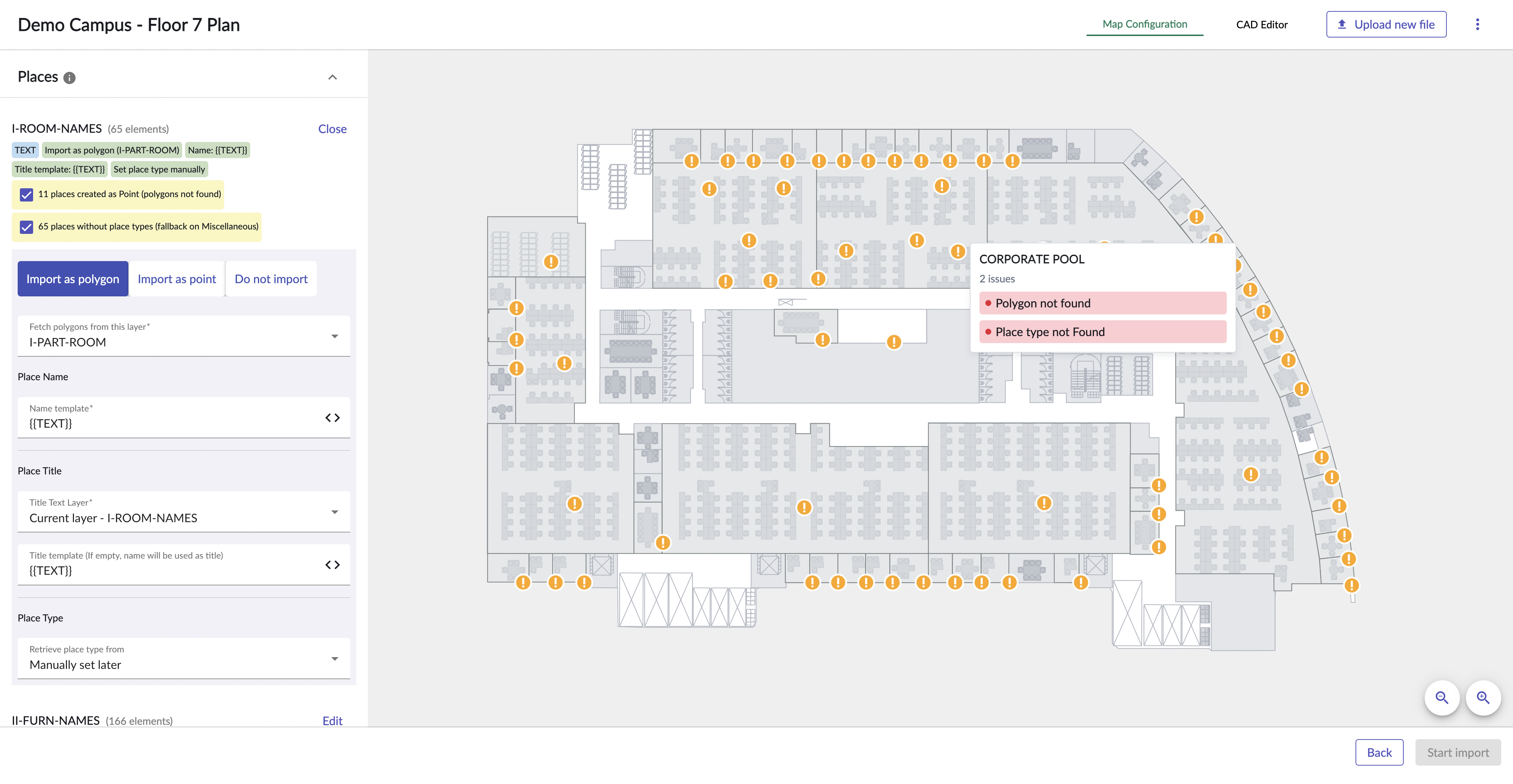

9. Opcional: Marque as caixas de seleção de aviso para exibir os avisos no mapa.
   As caixas de seleção são atualizadas com base nas mudanças feitas no painel de edição.


10. Para resolver problemas como um polígono ausente, execute as seguintes etapas:
    • Na visualização Configuração de mapa, alterne para a guia Editor CAD.

      Para obter mais informações, consulte Configure objetos CAD usando a guia Editor CAD.

    • Selecione o local na visualização do Editor CAD e adicione um polígono ou uma linha ausente.
    • Volte para a visualização da configuração do mapa.

      Observe que a cápsula de resumo do local mostra o. Importar como polígono realçado em verde e o texto não está realçado em vermelho. O estilo aparece junto com o polígono.
