Konfigurieren einer Kartenüberlagerung

  • Freigeben Version: Zurich
  • Aktualisiert 31. Juli 2025
  • 15 Minuten Lesedauer

    • Konfigurieren Sie eine Kartenüberlagerung, um die entsprechenden Datenelemente in der Gebietskarte anzuzeigen.

    Mit Kartenüberlagerungen können Sie Datenelemente im Kontext einer Gebietskarte anzeigen. Durch das Einrichten von Überlagerungen können Sie Datenpunkte als Markierungen, Formen oder Heatmaps auf der Karte visualisieren und wertvolle Einblicke in die räumliche Verteilung bieten.

    Typen von Kartenüberlagerungen

    Unterstützt drei Arten von Kartenüberlagerungsdatenelementen:
    1. Markerebene: Stellt einzelne Datenelemente mit eindeutigen Markierungen auf der Karte dar. Markerebenen sind nützlich, um bestimmte Assets, Standorte oder Points of Interest zu identifizieren.
    2. Formebene: Ermöglicht die Erstellung anwenderdefinierter Formen wie Polygone oder Linien auf der Karte, was für die Definition von Grenzen oder die Darstellung von Routen nützlich ist.
    3. Heatmap: Bietet eine visuelle Darstellung der Datendichte oder -Intensität, um Bereiche mit höheren Konzentrationen zu identifizieren.

    Erstellen Sie eine Markierungsebenenüberlagerung für Service Desk-Mitarbeiter

    Gehen Sie wie folgt vor, um eine Markierungsebenenüberlagerung speziell für Service Desk-Mitarbeiter zu erstellen:
    1. Fügen Sie ein Kartenüberlagerungsdatenelement für Assets hinzu, indem Sie die Datenbanktabelle für Service Desk-Mitarbeiter verknüpfen.
    2. Richten Sie Kartenmarkersymbole ein, um einzelne und mehrere Service Desk-Mitarbeiter auf der Karte visuell zu identifizieren.
    3. Erstellen Sie einen Infofensterfeldsatz, um die Felder zu konfigurieren, die im kontextbezogenen Seitenbereich angezeigt werden, wenn Sie auf eine Kartenmarkierung klicken.
    4. Erstellen Sie eine Überlagerungsdefinition für Service Desk-Mitarbeiter, indem Sie das Datenelement, die Kartenmarkersymbole und den Infofensterfeldsatz verknüpfen.
    5. Verknüpfen Sie die Agents-Gruppe und die Agents-Überlagerungsdefinition in der Gruppennutzungstabelle.

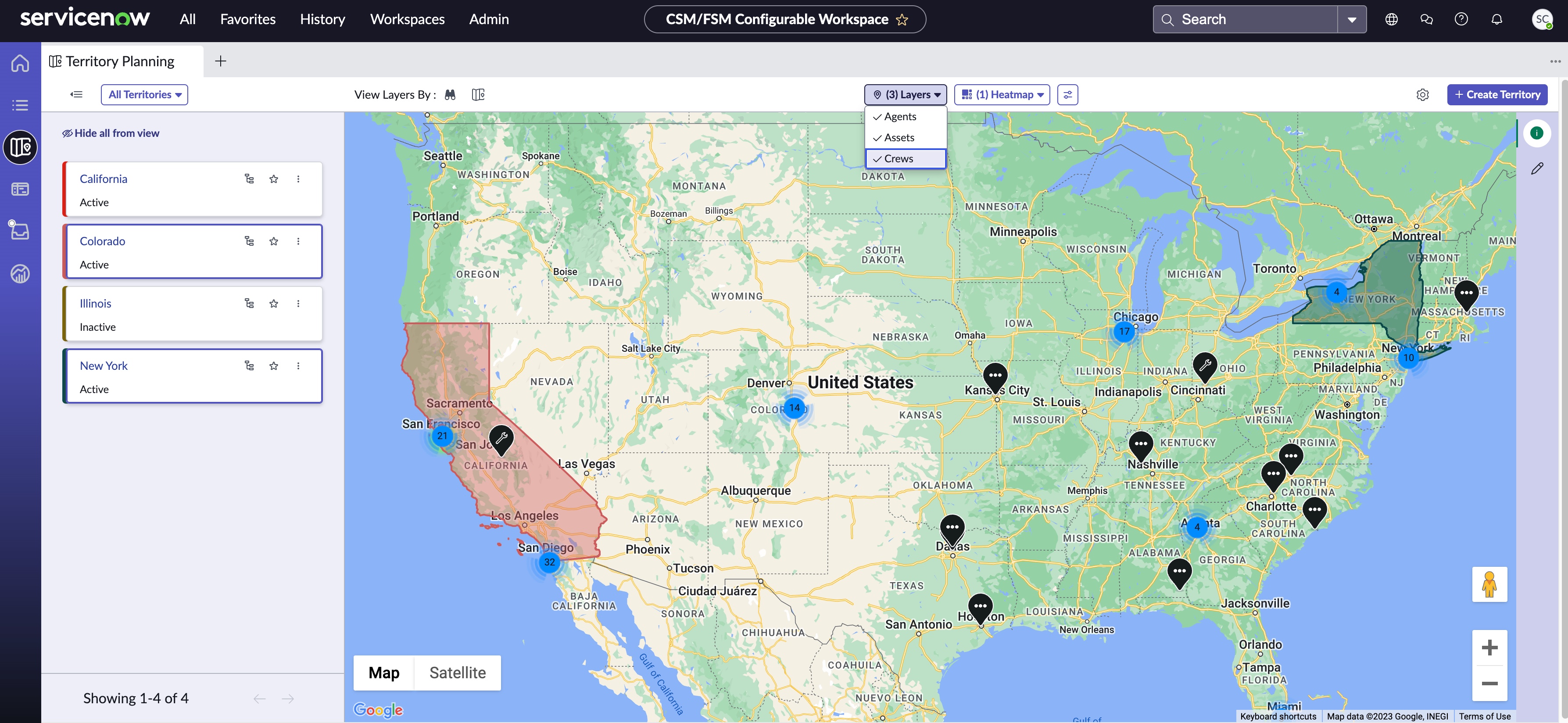

    Der folgende Snapshot zeigt Daten im Zusammenhang mit mehreren Ebenen und Heatmap in der Gebietsplanungskonsole an. Gebietsplanungskonsole, die Ebeneninformationen wie Service Desk-Mitarbeiter, Assets und Crews sowie eine Heatmap für Arbeitsauftragsaufgaben anzeigt.

    Anzeigen und Filtern von Daten

    • Verwenden Sie die Snapshot- oder Kartenansicht, um Einblicke in relevante Gebietsinformationen zu erhalten, einschließlich Service Desk-Mitarbeitern, Crews und Arbeitsauftragsaufgaben in allen Gebieten.
    • Verwenden Sie Datenfilteroptionen, um die angezeigten Informationen basierend auf Viewport oder Gebieten einzugrenzen.
      • Viewport: In dieser Ansicht werden einzelne Markierungen, die jeden Service Desk-Mitarbeiter darstellen, hervorgehoben angezeigt, was ein umfassendes Verständnis der räumlichen Verteilung bietet.
      • Gebiet: Alternativ können Sie in der gebietsbasierten Datenansicht Service Desk-Mitarbeiter filtern und anzeigen, die speziell ausgewählten Gebieten zugeordnet sind. Dies bietet eine fokussierte Analyse der Verteilung von Service Desk-Mitarbeitern in diesen Bereichen.

    Auswahl mehrerer Überlagerungen

    Sie können mehrere Kartenüberlagerungen verwalten und steuern. Wechseln Sie zwischen Überlagerungen, um Ihre Anzeige anzupassen und Ihren Zuordnungs-Workflow zu optimieren.

    Konfiguration – Übersicht

    Die Schritte zum Konfigurieren einer Kartenüberlagerung sind:
    • Erstellen Sie eine Markierungsebenenüberlagerung

      Erstellen Sie eine Markierungsebenenüberlagerung, um die Datenelemente anzugeben, die den Markierungen auf einer Karte zugeordnet sind. Sie können Markierungen für Assets, Standorte oder Points of Interest einrichten.

    • Erstellen Sie eine Formebenen-Überlagerung

      Erstellen Sie eine Formenebene, um anwenderdefinierte Formen wie Polygone oder Linien auf einer Karte zu erstellen. Diese Art von Überlagerung ist nützlich, um Grenzen zu definieren, Routen zu veranschaulichen oder bestimmte geografische Bereiche von Interesse hervorzuheben.

    • Erstellen Sie eine Heatmap

      Erstellen Sie eine Heatmap, um eine visuelle Darstellung der Datendichte oder -Intensität auf einer Karte mit Farben bereitzustellen. Eine Heatmap kann Ihnen helfen, Bereiche mit höheren Datenkonzentrationen zu identifizieren, Hotspots hervorzuheben und Muster in der Datenverteilung zu finden.

    • Symbole für Kartenmarkierungen erstellen

      Erstellen Sie anwenderdefinierte Kartenmarkersymbole für die Markertyp-Überlagerung, um das ausgewählte Datenelement entweder als einzelne Entität oder mehrere Entitäten am selben Standort im Gebiet zu identifizieren.

    • Infofenster-Feldsatz erstellen

      Erstellen Sie einen Infofenster-Feldsatz, um die Felddaten aus der Datenbank abzurufen und auf einer Karte anzuzeigen, wenn auf einer Karte auf eine Markierung geklickt wird.

    • Erstellen Sie eine Kartenüberlagerungsdefinition

      Erstellen Sie eine Kartenüberlagerungsdefinition, um Datenelemente, Infofenster und Markierungssymbole zu verknüpfen, um eine klare visuelle Darstellung auf der Karte zu ermöglichen. Dies ermöglicht Anwendern das einfache Anzeigen und Filtern von Zuordnungsdaten.

    • Verknüpfen Sie die Überlagerungsgruppe und die Überlagerungsdefinition

      Stellen Sie eine Verknüpfung zwischen der Überlagerungsgruppe und der Überlagerungsdefinition in der Gruppennutzungstabelle her, um sicherzustellen, dass die Überlagerungsdefinition in der Gebietsplanungskonsole angezeigt wird.

    Erstellen Sie eine Markierungsebenenüberlagerung

    Erstellen Sie eine Markierungsebenenüberlagerung, um die Datenelemente anzugeben, die den Markierungen auf einer Karte zugeordnet sind. Sie können Markierungen für Assets, Standorte oder Points of Interest einrichten.

    Vorbereitungen

    Erforderliche Rolle: Map_Overlay_action_admin

    Prozedur

    1. Navigieren zu Alle > Außendienst > Kartenüberlagerung > Überlagerungsdatenelementean.
    2. In Kartenüberlagerungsdatenelemente Seite auswählen Neu .
    3. Füllen Sie im Formular die Felder aus.
      Tabelle : 1. Datenelement für Kartenüberlagerung
      Felder Beschreibung
      Name Name der Kartenüberlagerung. Beispiel: Assets
      Anwendung Anwendungsbereich der Markerebene.
      Typ Markerebene .
      Tabelle Tabelle, aus der Sie die Daten abrufen möchten. Verwenden Sie beispielsweise die Tabelle „sys_user“, um Agents-bezogene Daten abzurufen.
      Erweitert Wählen Sie aus, eine Markerebene zu erstellen, indem Sie entweder ein anwenderdefiniertes Skript verwenden oder die vordefinierten Felder ausfüllen.
      • So verwenden Sie ein anwenderdefiniertes Skript: Aktivieren Sie dieses Kontrollkästchen, um Ihr eigenes Skript für die Kartenüberlagerung zu verwenden. Auf diese Weise können Sie Breitengrad, Längengrad und andere relevante Daten integrieren.
      • So geben Sie Details manuell ein: Lassen Sie das Kontrollkästchen deaktiviert, um die Details zu Bedingung, Breitengrad, Längengrad und Adresse manuell einzugeben.
      Skript Passen Sie das Skript an, das Ihren Anforderungen entspricht. Das folgende Ausgabeformat dient als Referenz für die Struktur der Daten, die im Skript verwendet werden sollen.
      [
  {
    "displayValue": "Gina Frost",
    "sysId": "01e7632ad1c30110f8773afecccd7bc3",
    "latitude": 37.4076716,
    "longitude": -121.9613086,
    "address": "Santa Clara"
  },
  {
    "displayValue": "Taylor Key",
    "sysId": "01e7632ad1c30110f8773afecccd7bd0",
    "latitude": 37.3323182,
    "longitude": -121.9745714,
    "address": "Santa Clara"
  }
]
      Standortänderung auf Karte aktivieren Wählen Sie diese Option aus, um die Änderung der Markerposition in der Karte zu aktivieren.
      Skript bearbeiten Passen Sie das Skript an, um die Position der Markerüberlagerung zu aktualisieren, wenn Sie Kartenmarkierungen ziehen. Diese Funktion ist für Markerebenen konzipiert.

      Wenn Sie beispielsweise eine Kartenmarkierung, die einen Service Desk-Mitarbeiter darstellt, an einen neuen Standort ziehen, wird das Skript ausgeführt und aktualisiert den Standort im Datensatz des Service Desk-Mitarbeiters.
      Bedingung Bedingung zum Filtern der Daten. Legen Sie beispielsweise „aktiv“ auf „wahr“ fest, um nur aktive Assets abzurufen. Dieses Feld wird angezeigt, wenn Erweitert Feld ist nicht ausgewählt.
      Breitengrad Geben Sie den Breitengrad für die Markierung an. Beispiel: Standort-Breitengrad eines Service Desk-Mitarbeiters. Dieses Feld wird angezeigt, wenn Erweitert Feld ist nicht ausgewählt.
      Längengrad Geben Sie den Längengrad für die Markierung an. Beispiel: Standortlängengrad eines Service Desk-Mitarbeiters. Dieses Feld wird angezeigt, wenn Erweitert Feld ist nicht ausgewählt.
      Adresse Adressinformationen, die der Markierung zugeordnet sind. Beispiel: Standort eines Service Desk-Mitarbeiters. Dieses Feld wird angezeigt, wenn Erweitert Feld ist nicht ausgewählt.
    4. Fügen Sie Kartenmarkersymbole hinzu, um einzelne Datenelemente darzustellen und die zugrunde liegenden Datenpunkte auf der Karte visuell anzuzeigen.
      Weitere Informationen finden Sie unter Symbole für Kartenmarkierungen erstellen.
    5. Konfigurieren Sie einen Infofensterfeldsatz, um die Felder zu bestimmen, die Sie auf einer Karte anzeigen möchten, wenn ein Kartenmarkierungssymbol ausgewählt wird.
      Weitere Informationen finden Sie unter Infofenster-Feldsatz erstellen.
    6. Erstellen Sie eine Kartenüberlagerungsdefinition, um die Überlagerungsdefinition und das Datenelement zu verknüpfen.
      Dieser Schritt stellt die Verbindung zwischen der visuellen Darstellung, z. B. Markierungssymbolen, und dem zugehörigen Datenelement her. Weitere Informationen finden Sie unter Erstellen Sie eine Kartenüberlagerungsdefinition.
    7. Verknüpfen Sie die erstellte Kartenüberlagerungsdefinition und die ausgewählte Überlagerungsgruppe.
      Diese Verknüpfung stellt sicher, dass die Überlagerung innerhalb der angegebenen Überlagerungsgruppe angemessen organisiert und verwaltet wird. Weitere Informationen finden Sie unter Verknüpfen Sie die Überlagerungsgruppe und die Überlagerungsdefinition.
      Die Markerebene wird erstellt.

    Ergebnisse

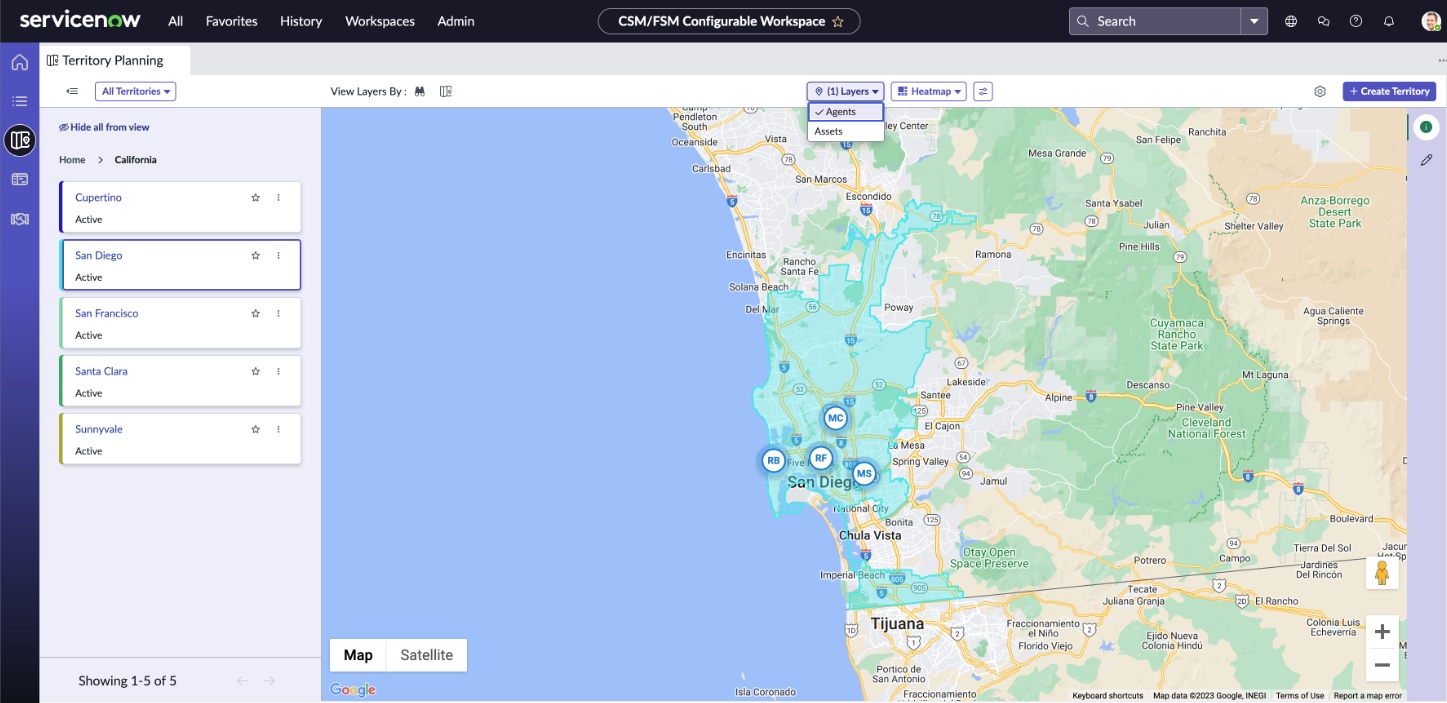

    Der folgende Snapshot veranschaulicht ein Beispiel für eine Markerebene, die Service Desk-Mitarbeiter im San Diego-Gebiet darstellt. Wählen Sie die Kartenmarkierung eines beliebigen Service Desk-Mitarbeiters aus, um Details zu Service Desk-Mitarbeitern im rechten kontextbezogenen Seitenbereich anzuzeigen. Snapshot von Service Desk-Mitarbeitern im San Diego-Gebiet.

    Erstellen Sie eine Formebenen-Überlagerung

    Mit einer Formebenen-Überlagerung können Sie anwenderdefinierte Formen, z. B. Polygone oder Linien, auf einer Karte erstellen. Diese Art von Überlagerung ist nützlich, um Grenzen zu definieren, Routen zu veranschaulichen oder bestimmte geografische Bereiche von Interesse hervorzuheben.

    Vorbereitungen

    Erforderliche Rolle: Map_Overlay_action_admin

    Prozedur

    1. Navigieren zu Alle > Außendienst > Kartenüberlagerung > Überlagerungsdatenelementean.
    2. In Kartenüberlagerungsdatenelemente Seite auswählen Neu .
    3. Füllen Sie im Formular die Felder aus.
      Tabelle : 2. Datenelement für Kartenüberlagerung
      Felder Beschreibung
      Name Name der Kartenüberlagerung. Beispiel: Lineare Segmente
      Anwendung Anwendungsbereich der Formebene.
      Typ Formebene .
      Tabelle Tabelle, aus der Sie die Daten abrufen möchten. Beispiel: „sn_eam_linear_Segment“.
      Hinweis:
      Lineare Segmente sind nur verfügbar, wenn Sie das Plugin „Enterprise Asset Management“ (EAM) aktivieren.
      Erweitert Das Kontrollkästchen ist standardmäßig aktiviert. Gibt an, dass ein Skript erforderlich ist, um Breitengrad, Längengrad und andere relevante Daten für die Überlagerung der Formebene einzubeziehen.
      Skript Verwenden Sie das Referenzskript, um Ihr eigenes anwenderdefiniertes Skript für die Kartenüberlagerung zu verwenden. Auf diese Weise können Sie Breitengrad, Längengrad und andere relevante Daten integrieren.
      [
  {
    "displayValue": "Created 2023-07-10 03:01:37",
    "sysId": "1708508093c0b51025bcba774dba106e",
    "geoJson": "{\"type\":\"FeatureCollection\",\"features\":[{\"type\":\"Feature\",\"geometry\":{\"type\":\"Polygon\",\"coordinates\":[[[110.41327466868162,-6.946524999819999],[110.41363733131837,-6.946524999819999],[110.41363733131837,-6.94688500018],[110.41327466868162,-6.94688500018],[110.41327466868162,-6.946524999819999]]]},\"properties\":{\"styles\":{\"fillColor\":\"#FF0000\",\"fillOpacity\":0.4,\"strokeWeight\":0,\"strokeColor\":\"#000000\"}}}]}"
  },
  {
    "displayValue": "Created 2023-07-10 03:06:44",
    "sysId": "1e3914c493c0b51025bcba774dba101d",
    "geoJson": "{\"type\":\"FeatureCollection\",\"features\":[{\"type\":\"Feature\",\"geometry\":{\"type\":\"Polygon\",\"coordinates\":[[[110.41258766868162,-6.946524999819999],[110.41295033131837,-6.946524999819999],[110.41295033131837,-6.94688500018],[110.41258766868162,-6.94688500018],[110.41258766868162,-6.946524999819999]]]},\"properties\":{\"styles\":{\"fillColor\":\"#FFC0CB\",\"fillOpacity\":0.4,\"strokeWeight\":0,\"strokeColor\":\"#000000\"}}}]}"
  }
]
    4. Konfigurieren Sie einen Infofensterfeldsatz, um die Felder zu bestimmen, die Sie auf einer Karte anzeigen möchten, wenn ein Kartenmarkierungssymbol ausgewählt wird.
      Weitere Informationen finden Sie unter Infofenster-Feldsatz erstellen.
    5. Erstellen Sie eine Kartenüberlagerungsdefinition. Sie müssen die Überlagerungsdefinition und das Datenelement verknüpfen.
      Dieser Schritt stellt die Verbindung zwischen der visuellen Darstellung der Form und dem zugehörigen Datenelement her. Weitere Informationen finden Sie unter Erstellen Sie eine Kartenüberlagerungsdefinition.
    6. Verknüpfen Sie die erstellte Kartenüberlagerungsdefinition und die ausgewählte Überlagerungsgruppe.
      Diese Verknüpfung stellt sicher, dass die Überlagerung innerhalb der angegebenen Überlagerungsgruppe angemessen organisiert und verwaltet wird. Weitere Informationen finden Sie unter Verknüpfen Sie die Überlagerungsgruppe und die Überlagerungsdefinition.
      Die Formebene wird erstellt.

    Ergebnisse

    Der folgende Snapshot veranschaulicht ein Beispiel für eine Formenebene, die lineare Segmente des San Francisco-Gebiets darstellt. Wählen Sie das lineare Segment aus, um Details im rechten kontextbezogenen Seitenbereich anzuzeigen.

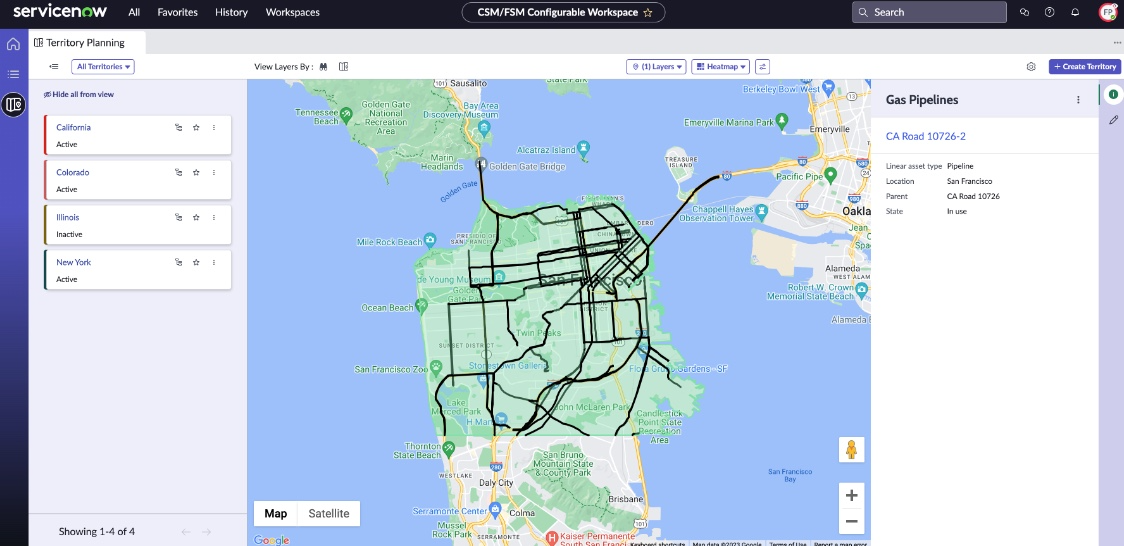

    Snapshot von linearen Segmenten im San Francisco-Gebiet.

    Erstellen Sie eine Heatmap

    Erstellen Sie eine Heatmap, um eine visuelle Darstellung der Datendichte oder -Intensität auf einer Karte mit Farben bereitzustellen. Eine Heatmap kann Ihnen helfen, Bereiche mit höheren Datenkonzentrationen zu identifizieren, Hotspots hervorzuheben und Muster in der Datenverteilung zu finden.

    Vorbereitungen

    Erforderliche Rolle: Map_Overlay_action_admin

    Prozedur

    1. Navigieren zu Alle > Außendienst > Kartenüberlagerung > Überlagerungsdatenelementean.
    2. In Kartenüberlagerungsdatenelemente Seite auswählen Neu .
    3. Füllen Sie im Formular die Felder aus.
      Tabelle : 3. Datenelement für Kartenüberlagerung
      Felder Beschreibung
      Name Name der Kartenüberlagerung. Zum Beispiel Arbeitsauftragsaufgaben.
      Anwendung Anwendungsbereich der Heatmap.
      Typ Wählen Sie Aus Heatmap .
      Tabelle Geben Sie die Tabelle an, aus der Sie die Daten abrufen möchten. Verwenden Sie beispielsweise „wm_Task“, um Arbeitsauftragsaufgaben abzurufen.
      Erweitert Es gibt zwei Möglichkeiten, eine Heatmap zu erstellen: Mithilfe eines anwenderdefinierten Skripts oder Ausfüllen der vordefinierten Felder.
      • So verwenden Sie ein anwenderdefiniertes Skript: Aktivieren Sie dieses Kontrollkästchen, um Ihr eigenes Skript für die Kartenüberlagerung zu verwenden. Auf diese Weise können Sie Breitengrad, Längengrad und andere relevante Daten integrieren.
      • So geben Sie Details manuell ein: Lassen Sie das Kontrollkästchen deaktiviert, um die Details zu Bedingung, Breitengrad, Längengrad und Adresse einzugeben.
      Skript Passen Sie das Skript an, das Ihren Anforderungen entspricht. Das folgende Ausgabeformat dient als Referenz für die Struktur der Daten, die im Skript verwendet werden sollen.
      [
  {
    "weight": 4,(optional)
    "displayValue": "WOT0010017",
    "sysId": "0793bd6847c8b51046cd016c416d43c2",
    "latitude": 25.784294,
    "longitude": -80.322654
  }
]
      Bedingung Bedingung zum Filtern der Daten. Legen Sie beispielsweise „aktiv“ auf „wahr“ fest, um nur aktive Arbeitsauftragsaufgaben abzurufen. Dieses Feld wird angezeigt, wenn Erweitert Feld ist nicht ausgewählt.
      Breitengrad Geben Sie den Breitengrad für die Heatmap an. Beispiel: Standort-Breitengrad der Arbeitsauftragsaufgabe. Dieses Feld wird angezeigt, wenn Erweitert Feld ist nicht ausgewählt.
      Längengrad Geben Sie den Längengrad für die Heatmap an. Beispiel: Standortlängengrad der Arbeitsauftragsaufgabe. Dieses Feld wird angezeigt, wenn Erweitert Feld ist nicht ausgewählt.
      Gewichtung Geben Sie die Gewichtung für die Heatmap ein. Bestimmt die Intensität eines Datenpunkts auf der Heatmap. Wenn Sie einem Datenpunkt eine höhere Gewichtung zuweisen, wird er prominenter angezeigt. Dies ist nützlich, um bestimmte Datenpunkte hervorzuheben oder eine große Datenmenge an einem einzigen Ort hinzuzufügen, um das Rendern zu beschleunigen.

      Sie können beispielsweise das Prioritätsfeld in der Arbeitsauftragsaufgabe haben, um die Gewichtung eines bestimmten Standorts anzuzeigen.

      Hinweis:
      Dieses Feld wird nur für die Heatmap und nur angezeigt, wenn Erweitert Feld ist nicht ausgewählt.
    4. Wahlweise: Ändern Sie den Farbverlauf der Visualisierung mithilfe des Erweiterungspunkts „Heatmap-Verlauf“ (sn_cmn_Mo.HeatmapGradient).
      Weitere Informationen finden Sie unter Erweiterungspunkte im Field Service Management.
    5. Wahlweise: Ändern Sie die Opazitätsstufe und den Radius, die sich auf den Datenpunkt in der Heatmap auswirken.
      Weitere Informationen finden Sie unter Außendienst Eigenschaften der Gebietsplanungskonsole.
    6. Erstellen Sie eine Kartenüberlagerungsdefinition, verknüpfen Sie die Überlagerungsdefinition und das Datenelement.
      Dieser Schritt stellt die Verbindung zwischen der visuellen Darstellung der Heatmap und dem zugehörigen Datenelement her. Weitere Informationen finden Sie unter Erstellen Sie eine Kartenüberlagerungsdefinition.
    7. Verknüpfen Sie die erstellte Kartenüberlagerungsdefinition und die ausgewählte Überlagerungsgruppe.
      Diese Verknüpfung stellt sicher, dass die Überlagerung innerhalb der angegebenen Überlagerungsgruppe angemessen organisiert und verwaltet wird. Weitere Informationen finden Sie unter Verknüpfen Sie die Überlagerungsgruppe und die Überlagerungsdefinition.
    8. Wählen Sie Absenden.
      Die Heatmap wird erstellt.

    Ergebnisse

    Das folgende Beispiel zeigt, wie Service Desk-Mitarbeiter als Markierungen und Heatmap für Arbeitsauftragsaufgaben dienen. Service Desk-Mitarbeiter sind auf der Karte markiert, und die Heatmap zeigt die Aufgabenintensität an. Dadurch können Sie die Standorte von Service Desk-Mitarbeitern und die Dichte der Arbeitsauftragsaufgaben leicht erkennen.

    Mit diesem kombinierten Ansatz können Sie die räumliche Verteilung von Service Desk-Mitarbeitern bewerten und Einblicke in die Arbeitsauslastung basierend auf der Intensität der Arbeitsauftragsaufgaben gewinnen. Wählen Sie die Kartenmarkierung oder Heatmap aus, um die Details im rechten kontextbezogenen Seitenbereich anzuzeigen.

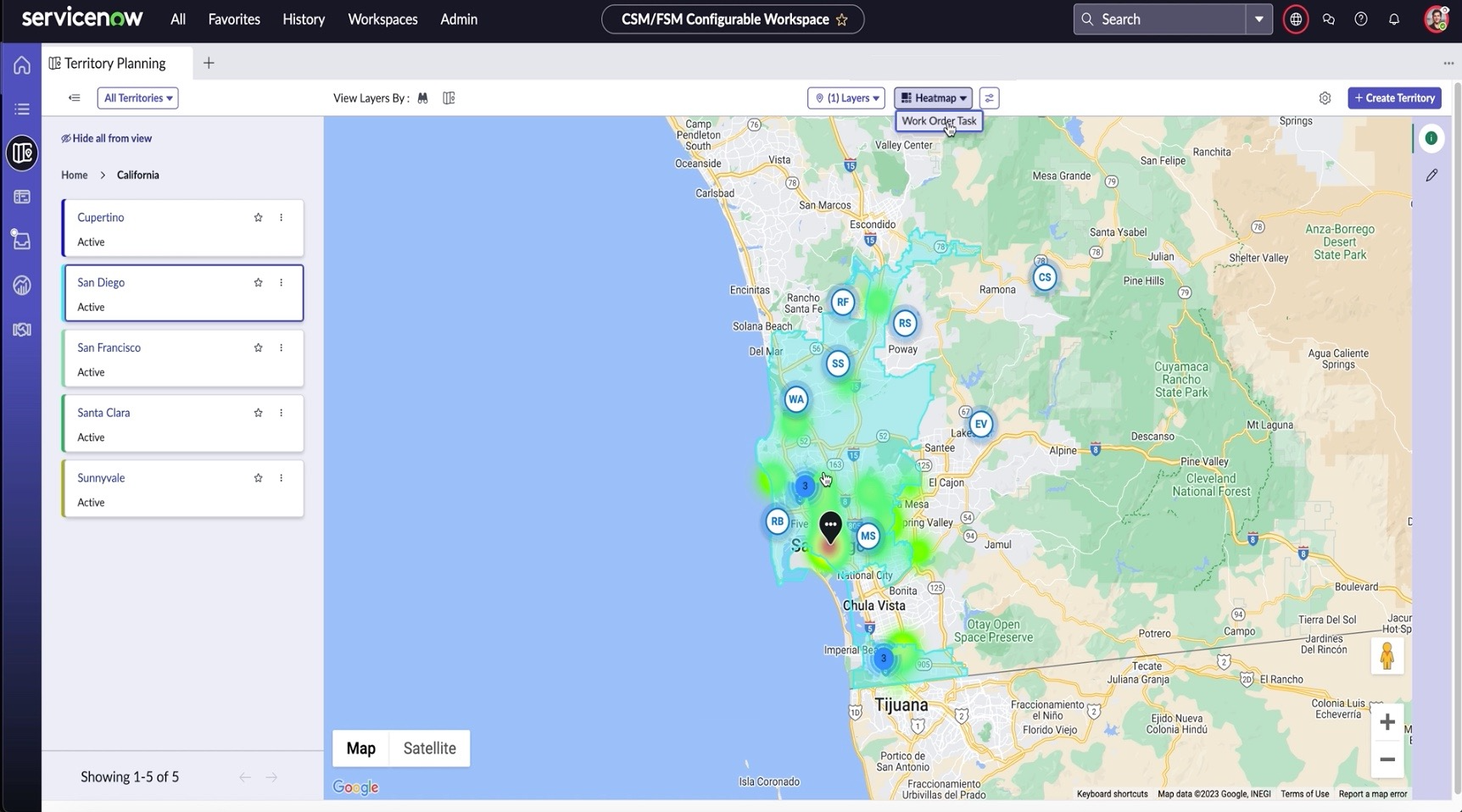

    Snapshot, der Service Desk-Mitarbeiter und Arbeitsauftragsaufgaben in der Karte anzeigt..

    Symbole für Kartenmarkierungen erstellen

    Erstellen Sie anwenderdefinierte Kartenmarkersymbole für die Markertyp-Überlagerung.

    Vorbereitungen

    Erforderliche Rolle: Map_Overlay_action_admin

    Warum und wann dieser Vorgang ausgeführt wird

    Sie können anwenderdefinierte Kartenmarkierungen erstellen und sie in der Überlagerungsdefinition der Markerebene verwenden. Kartenmarkierungen identifizieren das ausgewählte Datenelement als einzelne Entität oder mehrere Entitäten am selben Standort (Breitengrad, Längengrad) im Gebiet. Erstellen Sie beispielsweise Kartenmarkersymbole, um ein einzelnes Lager, mehrere Lager oder eine Kombination aus mehreren Lagern und Service Desk-Mitarbeitern an einem bestimmten Standort darzustellen.

    Prozedur

    1. Navigieren zu Alle > Systemdefinition > Tabellen > Kartenüberlagerungssymbolan.
    2. Klicken Sie Auf Formular Anzeigen .
      Die Kartenüberlagerungssymbol Seite wird angezeigt.
    3. Füllen Sie im Formular die Felder aus.
      Tabelle : 4. Kartenüberlagerungssymbol
      Felder Beschreibung
      Name Name der Kartenmarkierung.
      Anwendung Wählen Sie Aus Global Um das Markierungssymbol global verfügbar zu machen.
      Symbol Wählen Sie aus den verfügbaren Optionen ein entsprechendes Symbol für die Kartenmarkierung aus.
      Anzeigeebene Wenn mehrere Markierungssymbole dieselben Koordinaten haben, wird das Symbol mit dem niedrigsten Anzeigeebenen-Wert auf der Karte angezeigt.
      Hervorgehobenes Symbol Wählen Sie ein Symbol aus, das als hervorgehobene Markierung angezeigt werden soll, wenn der Anwender darauf klickt.
    4. Wählen Sie Absenden.
      Das Kartenmarkersymbol wird erstellt.

    Nächste Maßnahme

    Sobald die Kartenmarkersymbole erstellt wurden, können Sie sie mit der Überlagerungsdefinition verknüpfen, um die Datenelemente als einzelne Entitäten, mehrere Entitäten oder eine Kombination an derselben Position auf der Karte zu identifizieren. Weitere Informationen finden Sie unter Erstellen Sie eine Kartenüberlagerungsdefinition.

    Infofenster-Feldsatz erstellen

    Erstellen Sie einen Infofenster-Feldsatz, um die Felddaten aus der Datenbank abzurufen und auf einer Karte anzuzeigen, wenn auf einer Karte auf eine Markierung geklickt wird.

    Vorbereitungen

    Erforderliche Rolle: Map_Overlay_action_admin

    Prozedur

    1. Navigieren zu Alle > Systemdefinition > Tabellen > Anwendungsfeldsatz
    2. Klicken Sie Auf Formular Anzeigen .
      Die Anwendungsfeldsatz Seite wird angezeigt.
    3. Füllen Sie im Formular die Felder aus.
      Tabelle : 5. Anwendungsfeldsatz
      Felder Beschreibung
      Name Name des Feldsatzes. Beispiel: Lager
      Modul Außendienst-Management
      Typ Tabellenfelder
      Tabellenname Name der Tabelle. Beispiel: alm_stockroom
    4. Wählen Sie Absenden.
      Der Feldsatz „Anwendung“ wird erstellt.
    5. Klicken Sie Auf Liste Anzeigen .
    6. Fügen Sie dem Anwendungsfeldsatz Elemente hinzu.
      1. Wählen Sie das Anwendungsfeldsatz aus.
        Beispiel: Lager.
      2. Klicken Sie auf Neu.
      3. Wählen Sie den Feldnamen aus.
        Beispiel: Standort.
      4. In Name Feld: Geben Sie den Namen für das ausgewählte Feld ein.
        Beispiel: „Standort“.
      5. In Reihenfolge Feld: Geben Sie die Reihenfolge des Felds ein, das angezeigt werden soll, wenn Sie auf die Kartenmarkierung in der Karte klicken.

    Ergebnisse

    Der Feldsatz für das Infofenster wird mit dem angegebenen Feld erstellt. Die Werte für die Felder werden angezeigt, wenn Sie im rechten kontextbezogenen Seitenbereich auf eine Kartenmarkierung in der Karte klicken.

    Nächste Maßnahme

    Verknüpfen Sie die Kartenmarkersymbole mit der Überlagerungsdefinition. Weitere Informationen finden Sie unter Erstellen Sie eine Kartenüberlagerungsdefinition.

    Erstellen Sie eine Kartenüberlagerungsdefinition

    Erstellen Sie eine Kartenüberlagerungsdefinition, indem Sie die Kartenüberlagerungsdatenelemente, den Infofensterfeldsatz und die Markierungssymbole (im Falle einer Markerüberlagerung) verknüpfen. Die Überlagerungsdefinition wird in der Karte angezeigt und wird weiter zum Anzeigen und Filtern der Daten auf der Karte verwendet.

    Vorbereitungen

    Erforderliche Rolle: Map_Overlay_action_admin

    Prozedur

    1. Navigieren zu Alle > Außendienst > Kartenüberlagerung > Überlagerungsdefinitionenan.
    2. In Kartenüberlagerungsdefinitionen Seite klicken Sie auf Neu .
    3. Füllen Sie im Formular die Felder aus.
      Tabelle : 6. Kartenüberlagerungsdefinition
      Felder Beschreibung
      Name Name der Kartenüberlagerungsdefinition. Beispiel: Lager.
      Anwendung Global
      Aktiv Wählen Sie diese Option aus, um die Überlagerungsdefinition in der Karte anzuzeigen.
      Datenelement Enthält Metadaten für Überlagerungen. Zum Beispiel lagerbezogene Daten. Weitere Informationen finden Sie unter Erstellen Sie eine Markierungsebenenüberlagerung.
      Einzelner Symbolsatz Kartenmarkersymbol, um das ausgewählte Datenelement als einzelne Entität zu identifizieren. Wenn beispielsweise ein einzelnes Lager an einem bestimmten Standort vorhanden ist, bedeutet das Markierungssymbol für einzelne Symbolsätze, dass nur ein einzelnes Lager vorhanden ist.
      Hinweis:
      Wird nur angezeigt, wenn das ausgewählte Datenelement vom Typ Markerebene ist.
      Infofenster-Feldsatz Wählen Sie einen Feldsatz aus, oder erstellen Sie einen neuen Feldsatz, indem Sie die Feldwerte so konfigurieren, dass sie im rechten kontextbezogenen Bereich angezeigt werden, wenn Sie auf das Überlagerungselement klicken. Weitere Informationen finden Sie unter Infofenster-Feldsatz erstellen.
      Hinweis:
      Wird nur angezeigt, wenn das ausgewählte Datenelement entweder vom Typ „Markierung“ oder „Formebene“ ist.
      Zusammengestellter Symbolsatz Kartenmarkersymbol, um das ausgewählte Datenelement als mehrere Entitäten zu identifizieren. Wenn sich beispielsweise mehrere Lager an einem bestimmten Standort befinden, wird die zusammengestellte Symbolsatzmarkierung angezeigt, um anzugeben, dass mehrere Lager vorhanden sind.
      Hinweis:
      Wird nur angezeigt, wenn das ausgewählte Datenelement vom Typ „Markierung“ ist.
    4. Wählen Sie Absenden.

    Ergebnisse

    Die Kartenüberlagerungsdefinition wird erstellt.

    Nächste Maßnahme

    Verknüpfen Sie die Überlagerungsgruppe und die Überlagerungsdefinition
