Exemplo de visualização de rosca

  • Versão de lançamento: Xanadu
  • Atualizado 1 de ago. de 2024
  • 5 min. de leitura

    • A visualização de donut usa uma forma circular oca para mostrar a proporção ou porcentagem de diferentes categorias ou grupos. A visualização de semi-donut faz o mesmo trabalho que o donut usando um semicírculo em vez de um círculo completo.

    Antes de Iniciar

    Função necessária: Com qualquer função interna, você pode criar uma visualização de dados a partir de um painel. Para criar uma visualização no Designer de visualizações e salvar suas visualizações na Biblioteca de visualizações, você precisa da função viz_creator, viz_admin ou admin. Para criar uma visualização significativa, você deve ter o direito de acessar os dados que deseja relatar. Para obter mais informações sobre acesso, consulte Controle de acesso Report_view.

    Por Que e Quando Desempenhar Esta Tarefa

    Use este tipo de visualização quando quiser comparar subcategorias ou conjunto de dados adicionais em um formato simples e fácil de entender.

    Procedimento

    1. Siga as primeiras etapas para Criar uma visualização de pizza ou rosca no Designer de visualizações:
      1. Navegar até Todos > Análise da plataforma > Biblioteca > Visualizações de dados.
      2. Selecione Novo.
      3. Selecione o tipo de visualização Rosca ( ícone para uma visualização de rosca) ou Semi-rosca ( ícone para uma visualização de meia-rosca).
        Neste exemplo, você cria uma visualização de donut, mas os conceitos são os mesmos.

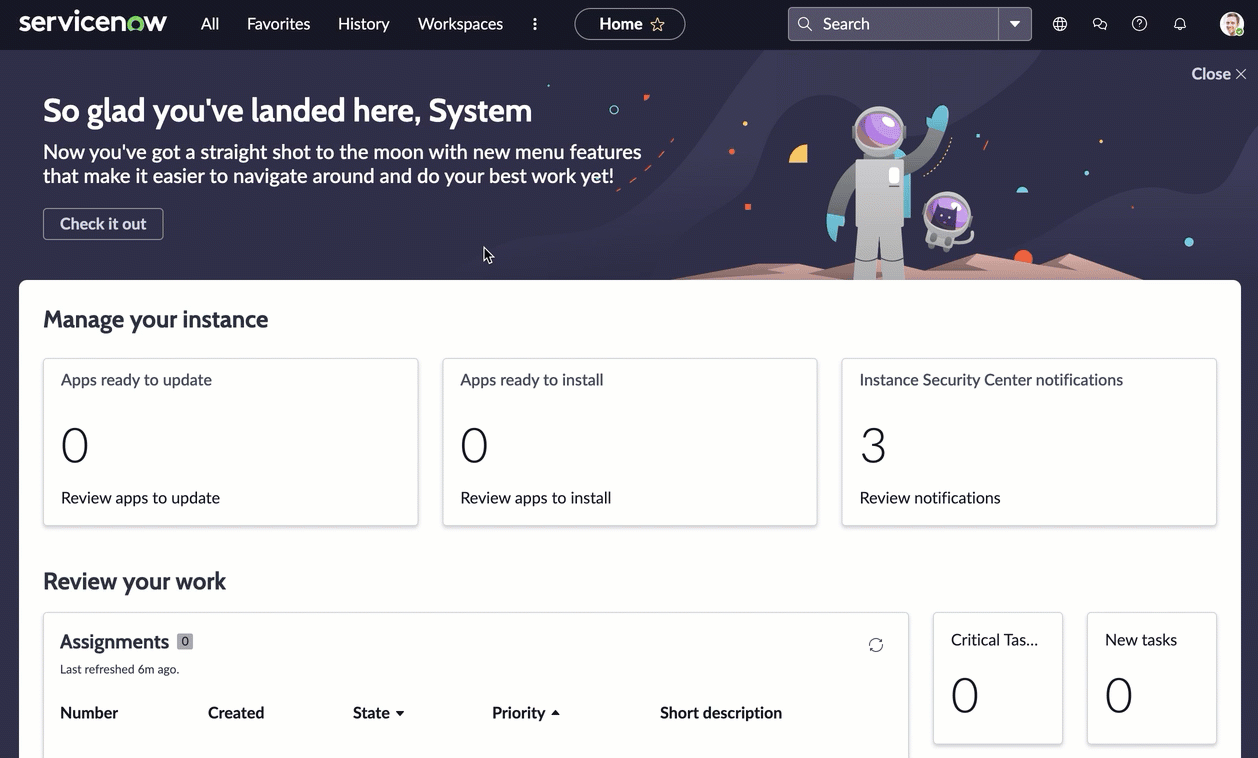

        Animação mostrando a seleção do espaço e do designer de visualizações e a opção de criar uma visualização de donut
    2. Por enquanto, podemos ignorar a seção de cabeçalho e borda e passar para a fonte de dados.
      1. Selecione Adicionar fonte de dados.
      2. Escolha a tabela Incidente [incidente].
      3. Como esta visualização mostra incidentes em aberto, vamos adicionar a condição Incidents.Open na seção Filtros.
        Com este filtro selecionado, a visualização mostra apenas o número de incidentes ativos.
      4. Opcional: Selecione Executar para visualizar os registros nos quais a visualização será baseada.
      5. Selecione Adicionar esta fonte.
      Uma visualização de pizza com o valor atual dos dados selecionados aparece no Designer de visualizações. Como as únicas informações fornecidas são de que a visualização representa incidentes ativos, você verá apenas duas fatias para Ativo=Verdadeiro e Ativo=Falso. Você adiciona o grupo de prioridade e de atribuição na etapa 4.

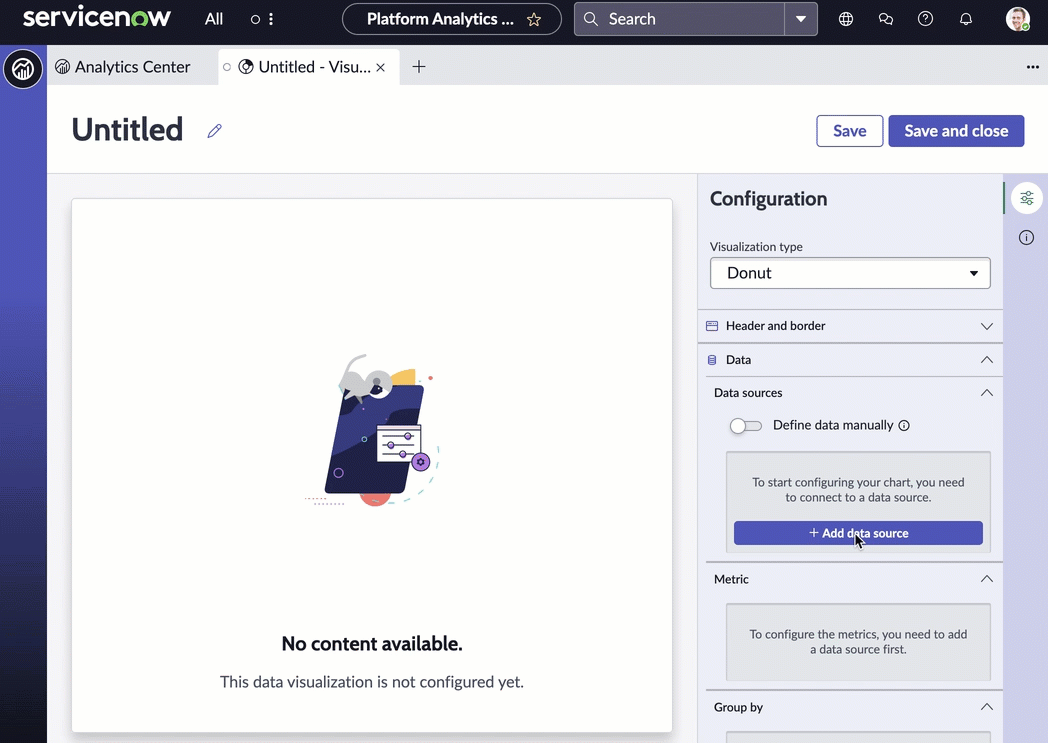

      Animação mostrando a seleção de fonte de dados, aplicação de filtro e resultado
    3. Agora que você pode ver a visualização, vamos adicionar algum contexto para o usuário.
      1. Expanda a seção Cabeçalho e borda.
      2. Selecione Mostrar cabeçalho e forneça o título do gráfico Incidentes em aberto - Prioridade.
        Quando a opção Mostrar cabeçalho está selecionada, você pode adicionar um título e uma descrição. O título do gráfico não é necessariamente igual ao nome da visualização. O nome da visualização a identifica no Designer de visualizações e em uma lista. O título do gráfico aparece na visualização.
      3. Insira uma descrição da visualização: Incidentes abertos de todas as prioridades.
        Embora os campos de descrição e título não sejam obrigatórios, essas informações facilitam a compreensão da visualização em um painel e a identificação dela em uma lista.
      4. Selecione Salvar e dê ao relatório o título Rosca - Incidentes abertos.
    4. Ignore a seção Métrica.
    5. Adicione um Agrupar por para diferenciar as informações no gráfico.
      Em Agrupar por, selecione Prioridade.
    6. Em Classificação, escolha o campo para classificar e a ordem da classificação.
      1. Escolha classificar por Nome.
      2. Escolha Crescente para a ordem de classificação.

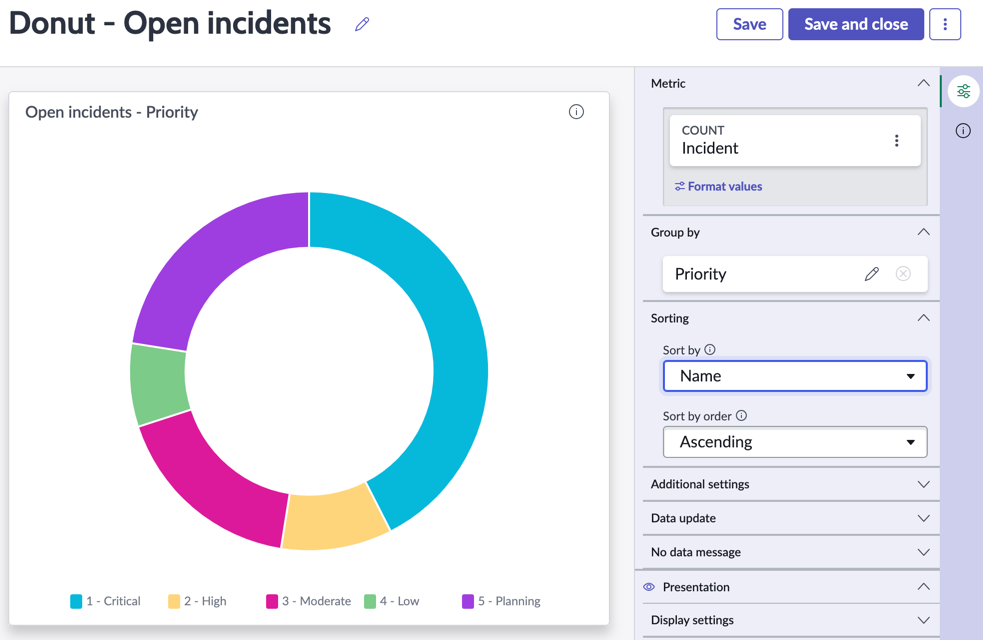

        Os segmentos são ordenados por Prioridade, começando com 1 - Crítico, 2 - Alto e assim por diante.Relatório de donut sobre incidentes em aberto classificados por Prioridade
    7. Em Atualização de dados, configure como o público interage com a visualização.
      1. Selecione Seguir filtros.
        Esta opção permite que a visualização siga filtros interativos nos painéis em que está posicionada e que são baseados na mesma tabela.
      2. Selecione o ícone Mostrar filtro para mostrar o número de filtros aplicados à visualização.
        Por exemplo, se os filtros do painel limitarem o valor da visualização, o ícone indicará que você está vendo o número de incidentes em aberto que correspondem aos filtros. Em seguida, você pode verificar quais filtros estão em vigor.
      3. Selecione Habilitar detalhamento para permitir que os visualizadores naveguem até informações relevantes selecionando um ponto de dados no gráfico.
        Algumas visualizações detalham apenas a lista de dados associados. Os dados da tabela geralmente são restritos por ACLs (access control lists, listas de controle de acesso), e os visualizadores podem não ver todos os registros associados.

        Este controle espelha Permitir interação do gráfico. Em Interação do gráfico, você também pode selecionar o destino do detalhamento.

    8. Escolha como mostrar o que as seções do donut descrevem.
      • Mostrar legenda fornece exemplos da codificação de cores para cada valor na visualização. Você pode escolher se deseja mostrar a legenda, onde colocá-la e quanto mostrar. O posicionamento ideal depende do tamanho do contêiner em um painel. Se você tiver mais espaço horizontal, coloque a legenda à esquerda ou à direita. Se você tiver mais espaço vertical, coloque-o acima ou abaixo.
      • Mostrar rótulos de dados adiciona o rótulo e as informações de valor ao lado dos segmentos da visualização.
      1. Selecione Mostrar legenda para habilitar as opções de legenda.
      2. Selecione Mostrar valor de legenda.
        Esta opção adiciona o número associado à métrica. Nesse caso, 4 é adicionado aos incidentes de alta prioridade porque esse é o número de incidentes de alta prioridade que existem.
      3. Selecione Mostrar valor na mesma linha para manter o valor com o nome do grupo de atribuição.
      4. Selecione Mostrar porcentagem de legenda para fornecer mais informações sobre o valor.
      5. Brinque com onde colocar a legenda acima da visualização.
        Você pode optar por colocar a legenda acima, abaixo ou à direita ou à esquerda da visualização.
      6. Selecione o alinhamento Horizontal centralizado.
        O alinhamento horizontal não estará disponível se você posicionar a legenda à direita ou à esquerda da visualização. Iniciar e Fim movem a legenda para a esquerda ou para a direita da visualização. (Início e fim são direitos e esquerdos para idiomas que são lidos da direita para a esquerda.)
      7. Altere a Largura máxima do item de legenda para dar mais ou menos espaço a esses valores.

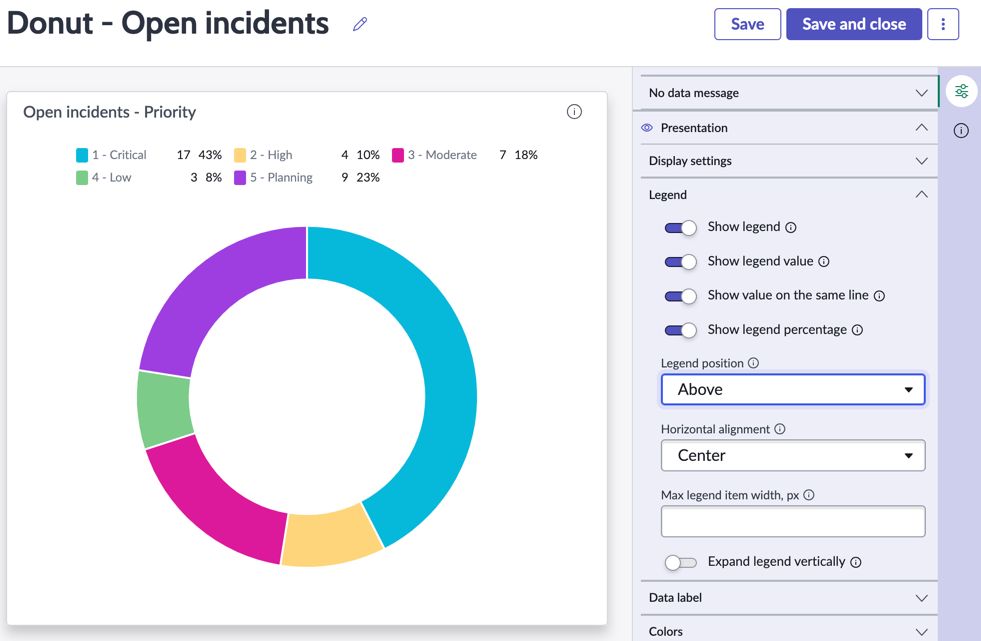

        Incidentes em aberto por visualização de pizza de grupo de atribuição com legenda mostrando opções de valor e porcentagem
    9. Desmarque Mostrar legenda e selecione Mostrar rótulos de dados.
      1. Escolha o Tipo de rótulo de dados.
        Você pode escolher Valor para mostrar o número ao lado do rótulo, Porcentagem para mostrar a porcentagem que o valor representa ou Valor e porcentagem para mostrar ambos.
      2. Altere o Tamanho máximo do rótulo para 50.
        Os rótulos quebram em linhas adicionais. O tipo de truncamento não faz diferença, porque os rótulos são encapsulados.
      3. Desmarque a opção Encapsular rótulos.
        Ao alterar o tipo de truncamento, você pode ver que Término substitui as extremidades dos rótulos mais longos por três pontos. Selecione Iniciar e os três pontos substituirão a primeira parte dos rótulos mais longos. E o mesmo acontece quando você seleciona o meio.
    10. Escolha o tipo de cor Padrão para a visualização.
      • O padrão aplica as cores associadas ao seu tema de UX.
      • A paleta de cores usa matizes da mesma cor, por exemplo, Azul Claro a Escuro.
      • O elemento fixo especifica a mesma cor para cada elemento, como incidentes de hardware. Todas as visualizações de dados que usam cores de elemento fixas mostram o mesmo elemento na mesma cor.

    Resultado

    Você criou uma visualização de donut agrupada em um valor. Você também configurou a rotulagem, a legenda e as cores da visualização.

    O que Fazer Depois

    Crie uma visualização de semi-rosca.
    • Selecione o botão Mais ações ( o ícone Mais ações que consiste em três pontos verticais) e escolha Duplicar.
    • Nomeie a nova visualização como Semi-rosca - Abra os incidentes e selecione Duplicar.
    • Altere o Tipo de visualização para Semi-donut e selecione Salvar.
    O semi-donut tem as mesmas configurações do donut, mas é um semicírculo em vez de um círculo completo.
