Exibição em árvore da Avaliação de dependência
A exibição em árvore permite que os usuários administradores vejam os relacionamentos entre entidades do PA e saibam o impacto das mudanças feitas em qualquer nó na hierarquia de exibição em árvore.

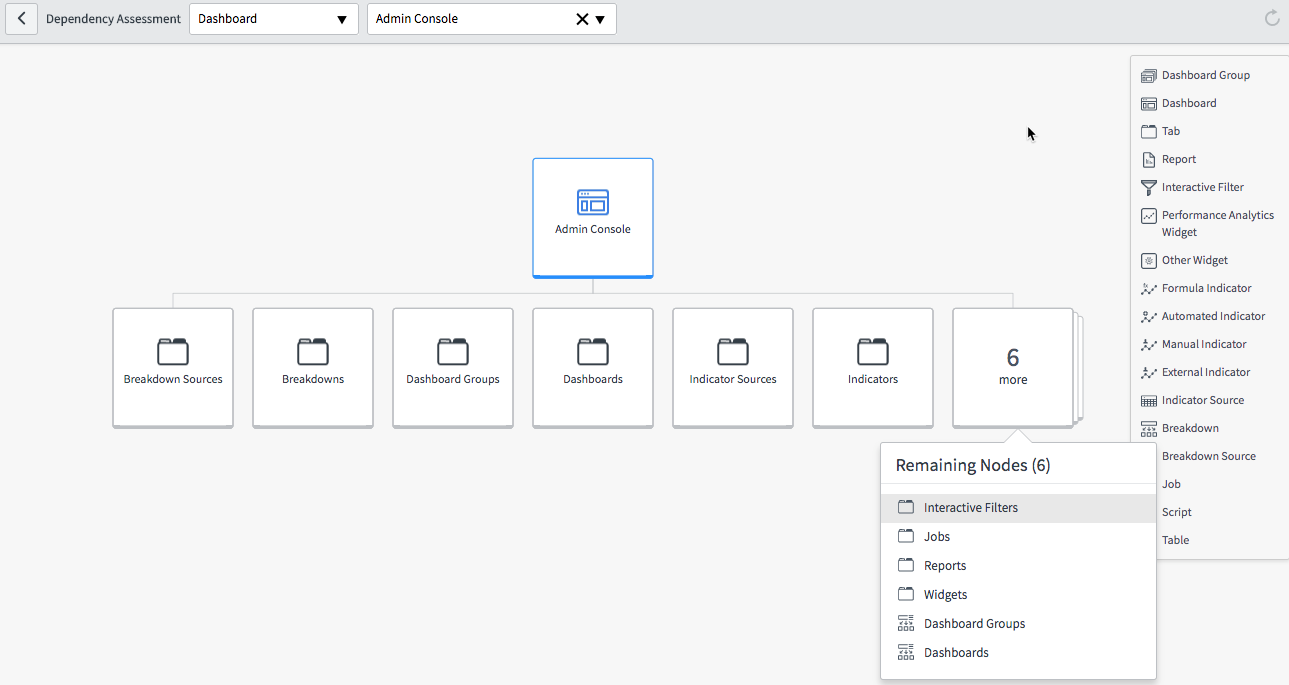

A exibição em árvore da Avaliação de dependência consiste em uma variedade de nós possíveis e uma legenda. Os nós representam entidades do Performance Analytics. Aponte para um nó e o tipo de nó será realçado na legenda. Quando você clica em um nó na exibição em árvore, os nós secundários são abertos. Se houver mais de oito nós em um nível da exibição em árvore, seis serão mostrados e um sete nós indicará quantos nós não serão mostrados. Clique neste nó para exibir uma lista dos outros nós.
O cabeçalho de exibição em árvore contém listas de seleção para alterar o tipo de entidade de PA e um valor. A exibição em árvore é atualizada de acordo com suas escolhas. Clique no botão de redefinição (
) para retornar a exibição em árvore ao ponto de partida com apenas o primário de primeiro nível e seus nós secundários imediatos.
Cada nó tem um menu de contexto (
), onde você pode escolher entre várias ações. Escolha Mostrar usado por para mudar a exibição em árvore para mostrar onde um nó é usado em sua instância. Para obter mais informações, consulte Exibição em árvore de baixo para cima.

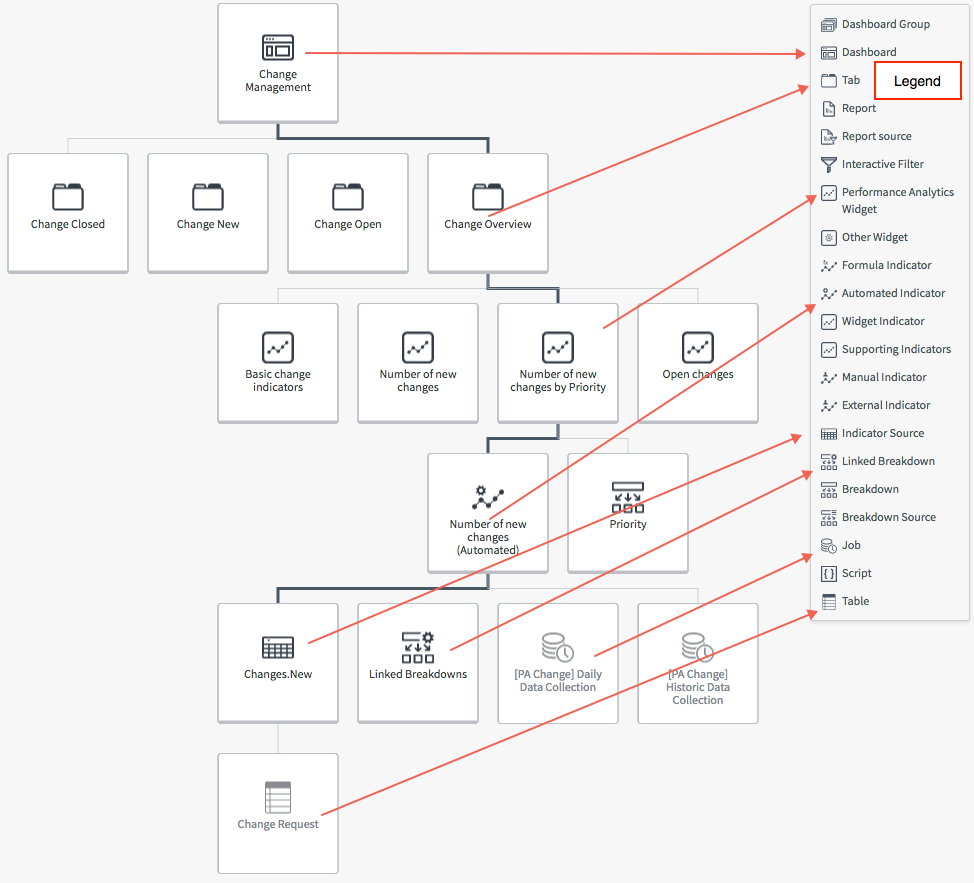

A figura abaixo fornece um exemplo da exibição em árvore de cima para baixo, começando em um painel no nível superior, suas guias no segundo nível, os widgets de uma das guias do painel no terceiro nível e assim por diante. A exibição em árvore no exemplo mostra todos os detalhamentos e indicadores de suporte conforme eles são definidos no formulário Detalhamento.
