Análise de entrada e saída: diagrama em estrela de nó

Exiba o gráfico do processo como um diagrama em estrela de nós. O diagrama em estrela do nó exibe explicitamente as atividades que estão entrando no nó selecionado e as atividades que estão saindo do nó selecionado.

Ao exibir um gráfico de processo e quiser saber os detalhes de um nó no gráfico, você deve usar o diagrama em estrela do nó.

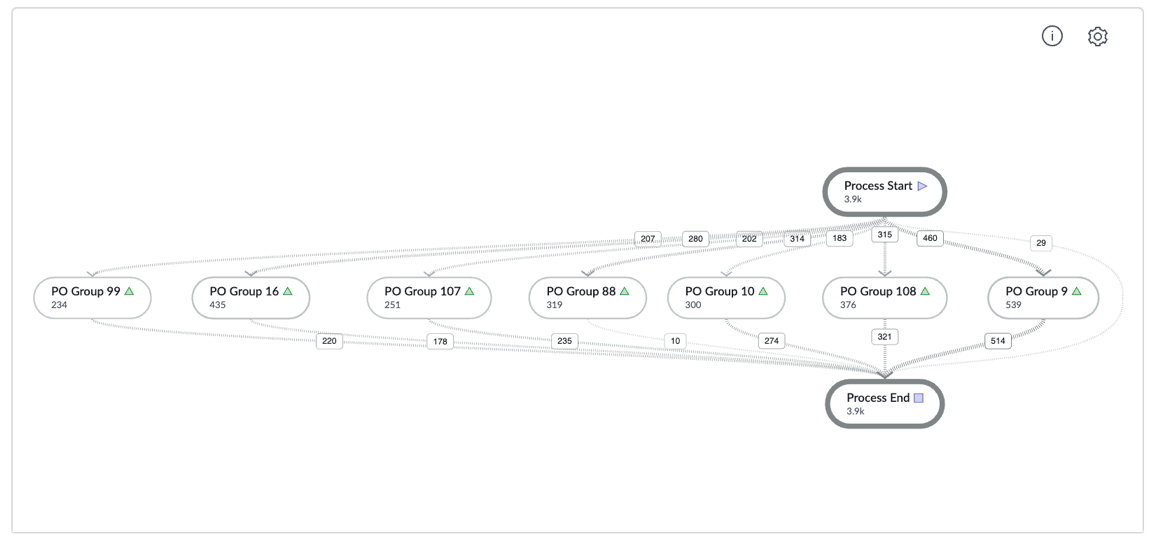

O gráfico de processo a seguir exibe detalhes sobre a análise de reatribuição.

Selecione qualquer nó do gráfico do processo e o gráfico mudará para o diagrama em estrela do nó exibindo todos os arcos de entrada e saída do nó selecionado. Quando você seleciona o botão Gráfico de processo novamente, o gráfico inteiro é exibido como um gráfico de processo.

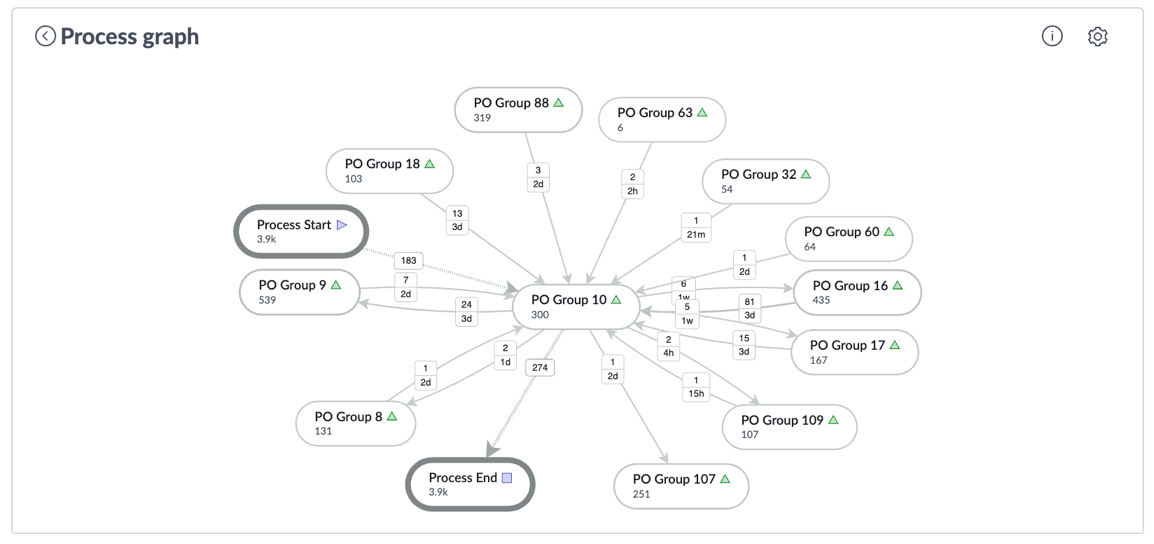

Se você selecionar Grupo de OC 10, um diagrama em estrela de nó semelhante à figura a seguir será exibido. Você pode exibir os registros atribuídos ao grupo de OCs 10. Você também pode exibir os registros atribuídos do grupo de OCs 10 a outros grupos.

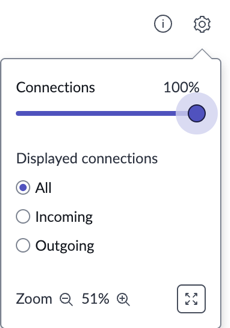

Você pode filtrar pelos registros de saída ou de entrada.

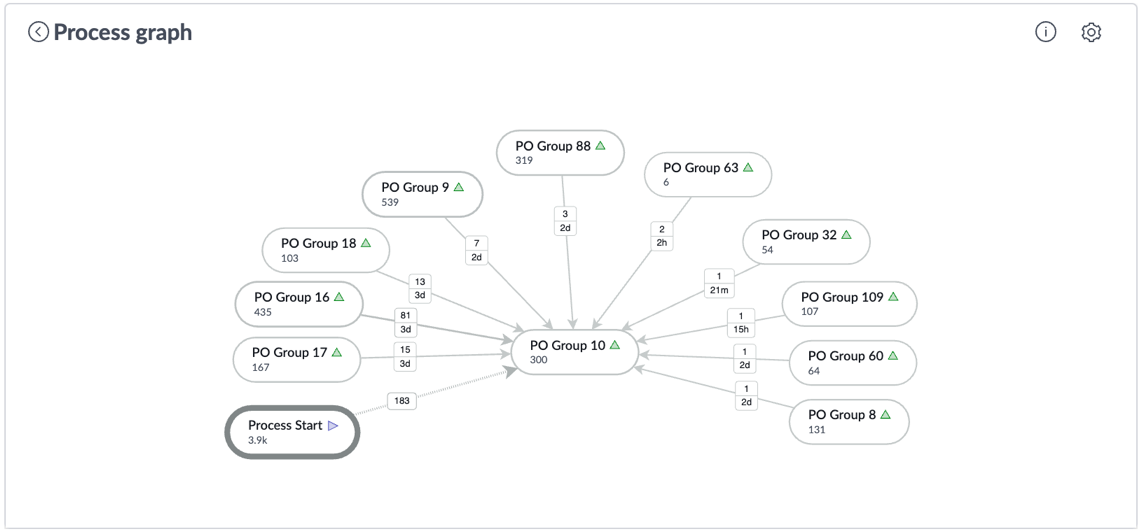

Se você filtrar por Entrada, todos os registros atribuídos ao grupo de OCs 10 serão exibidos. Se você for o gerente do grupo de OC 10, poderá ver quais grupos estão atribuindo quantos registros ao seu grupo. Você pode então se concentrar em corrigir quaisquer problemas que vir.

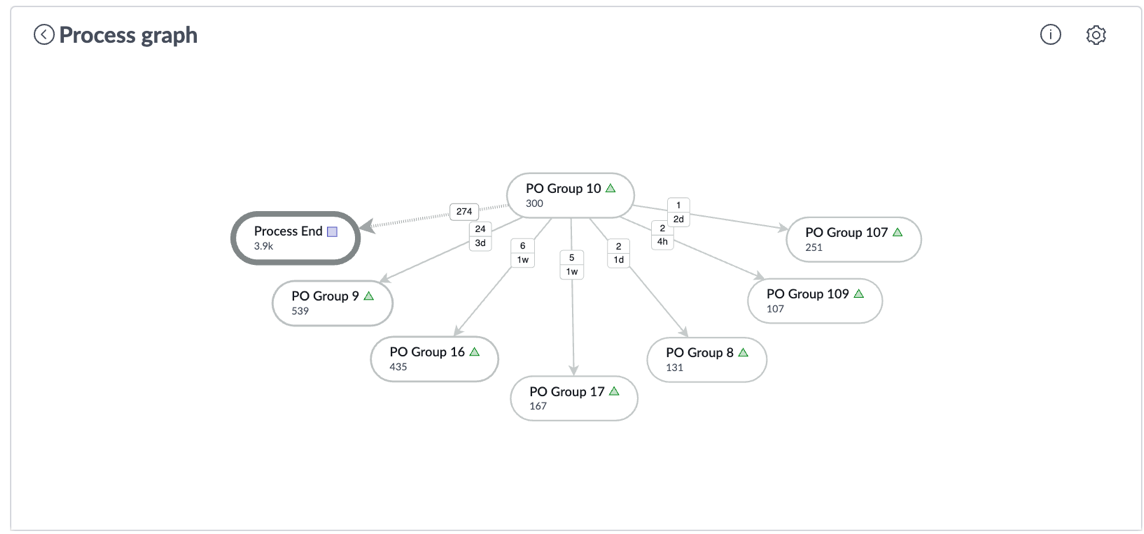

Se você filtrar por Saída, todos os registros atribuídos pelo Grupo de OC 10 a outros grupos serão exibidos. Se você for o gerente do grupo de OCs 10, poderá ver quantos registros foram reatribuídos do grupo de OCs 10 a quais grupos. Você pode então se concentrar em corrigir quaisquer problemas que vir.

Você também pode filtrar por transições. Selecione qualquer arco, uma janela será exibida com os detalhes da transição.

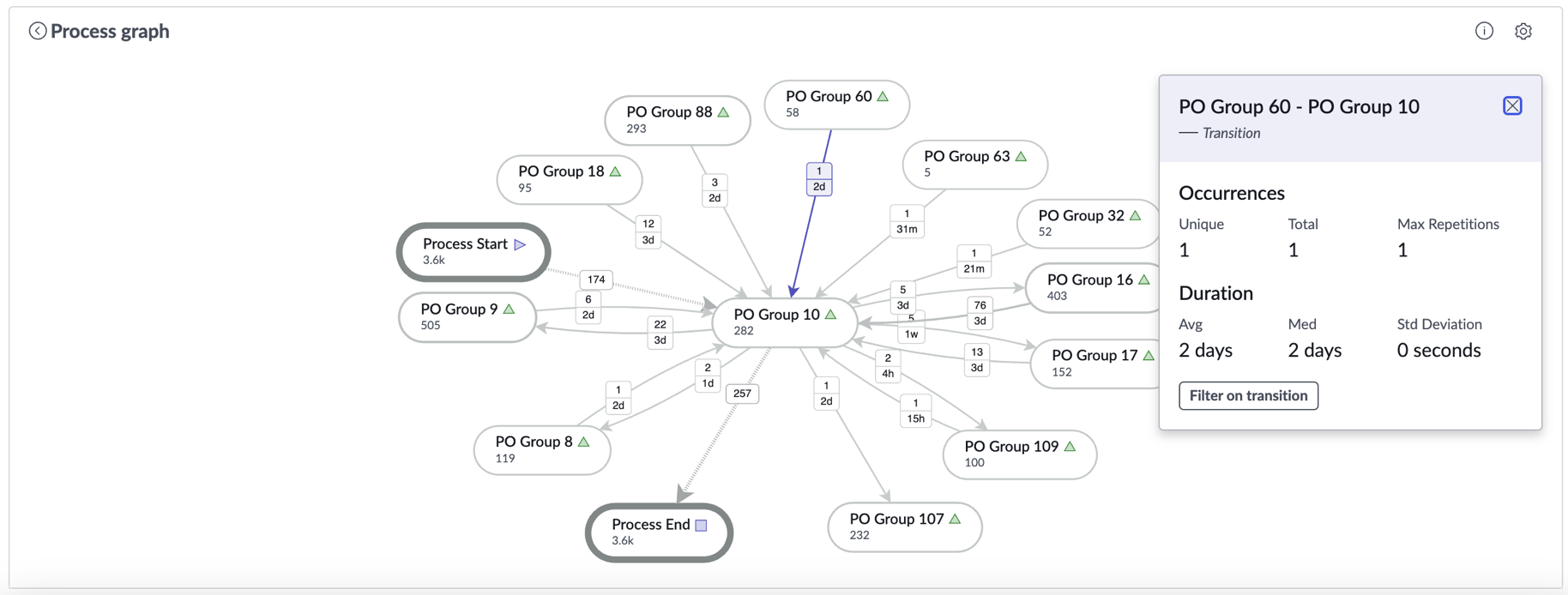

Se você selecionar Grupo de OCs 60, verá uma janela semelhante à seguinte.

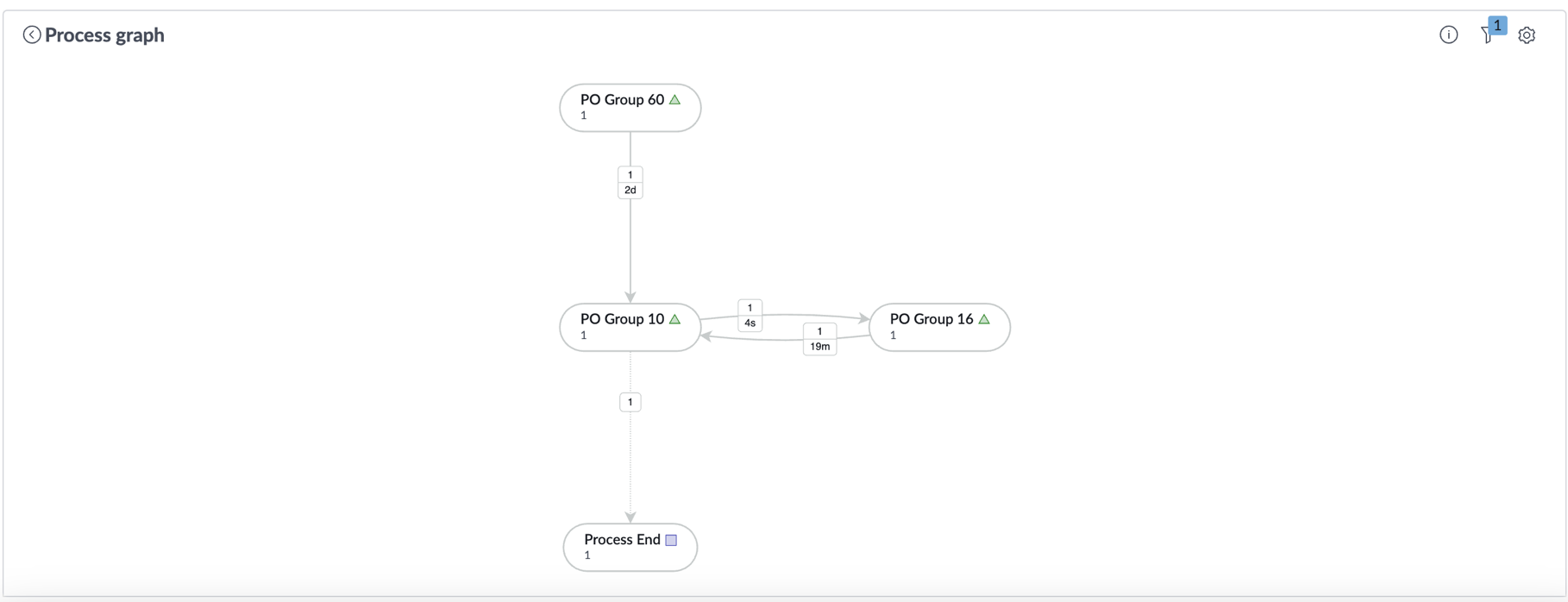

Selecione Filtrar na transição. O diagrama em estrela do nó exibe resultados somente para essa transição. Como a imagem mostra, esse grupo de OCs 60 atribuiu registros ao grupo de OCs 10. O Grupo de OC 10 atribuiu os registros ao Grupo de OC 16. O Grupo de OC 16 atribuiu os registros ao Grupo de OC 10. Por fim, os registros foram encerrados.

Selecione qualquer nó ou arco e o botão Mostrar registros será exibido. Selecione o botão Mostrar registros. Uma tarefa programada é iniciada. Depois que a tarefa agendada for concluída, selecione Exibir resultado no painel Tarefas agendadas.
