Beispiel für eine Blasenvisualisierung

  • Freigeben Version: Yokohama
  • Aktualisiert 30. Januar 2025
  • 3 Minuten Lesedauer

    • Die Visualisierung von Blasendaten wird verwendet, um Felder zu vergleichen und ihre Beziehungen anzuzeigen.

    Vorbereitungen

    Erforderliche Rolle: Jeder, der Zugriff auf Daten hat, kann eine Visualisierung dieser Daten in einem in seinem Besitz befindlichen Dashboard erstellen. Benutzer mit der Rolle itil, report_user, admin oder viz_creator können eine Visualisierung in Visualisierungs-Designererstellen. Wenn Sie eine Visualisierung in Visualisierungs-Designererstellen, wird sie in der Bibliothek gespeichert. Weitere Informationen zum Zugriff finden Sie unter Berichtsansichts-Zugriffskontrolle und Platform Analytics-Rollen.

    Warum und wann dieser Vorgang ausgeführt wird

    Verwenden Sie das Blasendiagramm, um zwei Ordnungsfelder, z. B. Priorität und Alter, als Kreise unterschiedlicher Größe entlang einer y-Achse anzuzeigen. Verwenden Sie die relative Größe und Position der Kreise, um Felder zu vergleichen und ihre Beziehungen anzuzeigen. Sie können die Daten auch nach einem dritten Feld gruppieren, das qualitativ sein kann. Das dritte Feld hebt sich durch Farbe ab.

    In diesem Beispiel erstellen Sie eine Blasenvisualisierung, die die Anzahl der offenen Incidents anzeigt, und kennzeichnen die Visualisierung mit einem Farbcode, um die Erwünschtheit des Werts hervorzuheben.

    Prozedur

    1. Führen Sie die ersten Schritte bis Erstellen Sie eine Blasenvisualisierung in Visualisierungs-Designeraus:
      1. Navigieren zu Alle > Platform Analytics > Bibliothek > Datenvisualisierungen.
      2. Wählen Sie Neuaus.
      3. Wählen Sie den Visualisierungstyp Blase (Symbol für Blasendiagramm) aus.

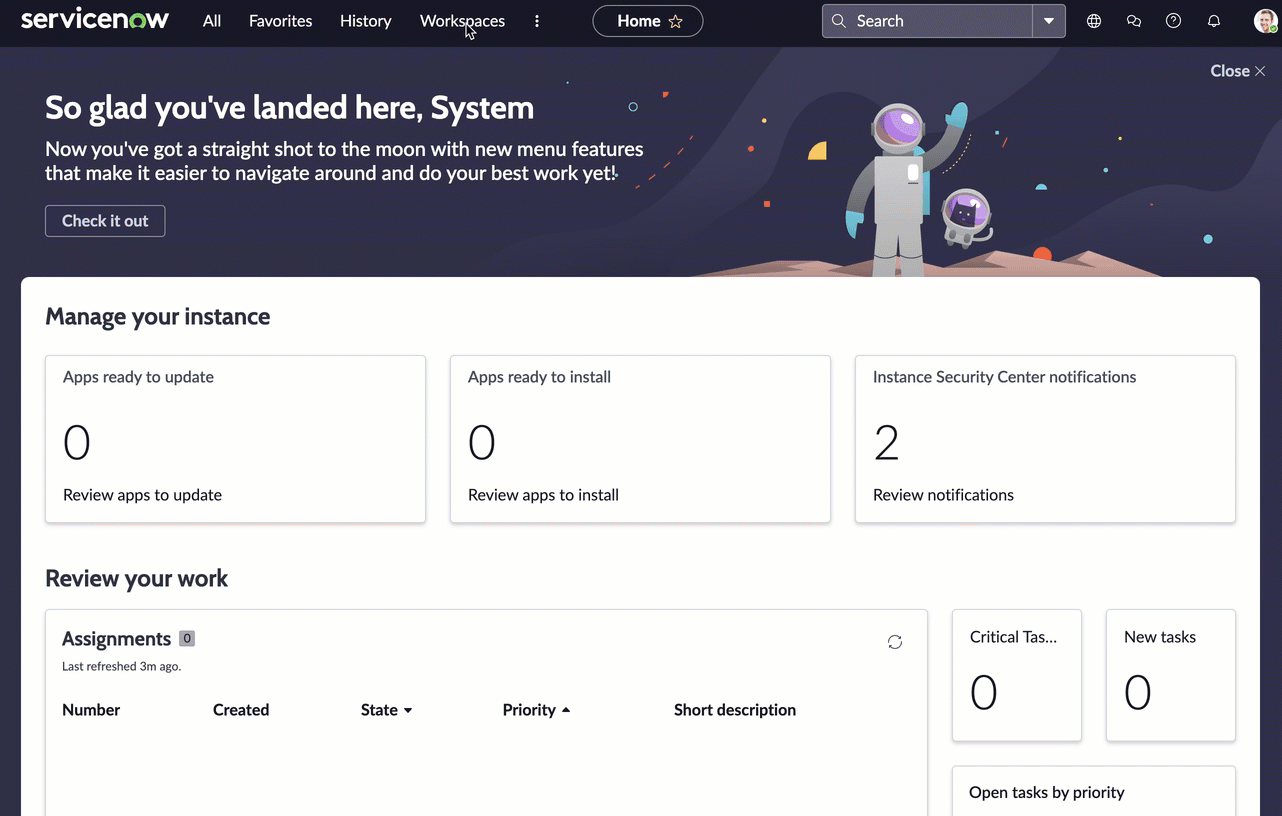

        Animation, die die Auswahl des Arbeitsbereichs und des Visualisierungsdesigners sowie die Option zum Erstellen einer Blasenvisualisierung zeigt
    2. Überspringen Sie zunächst den Header- und Rahmenabschnitt, und wechseln Sie zur Datenquelle.
      1. Wählen Sie Datenquelle hinzufügen.
      2. Wählen Sie die Incident-Tabelle [incident].
      3. Da diese Visualisierung offene Incidents zeigt, fügen wir im Abschnitt Filter die Bedingung Incidents.Open hinzu.
        Wenn dieser Filter ausgewählt ist, zeigt die Visualisierung nur die Anzahl der aktiven Incidents an.
      4. Wahlweise: Wählen Sie Ausführen, um eine Vorschau der Datensätze anzuzeigen, auf denen die Visualisierung basiert.
      5. Wählen Sie Diese Quelle hinzufügen.
      Im Visualisierungs-Designerwird eine Blasenvisualisierung mit den aktuellen Werten der ausgewählten Daten angezeigt.

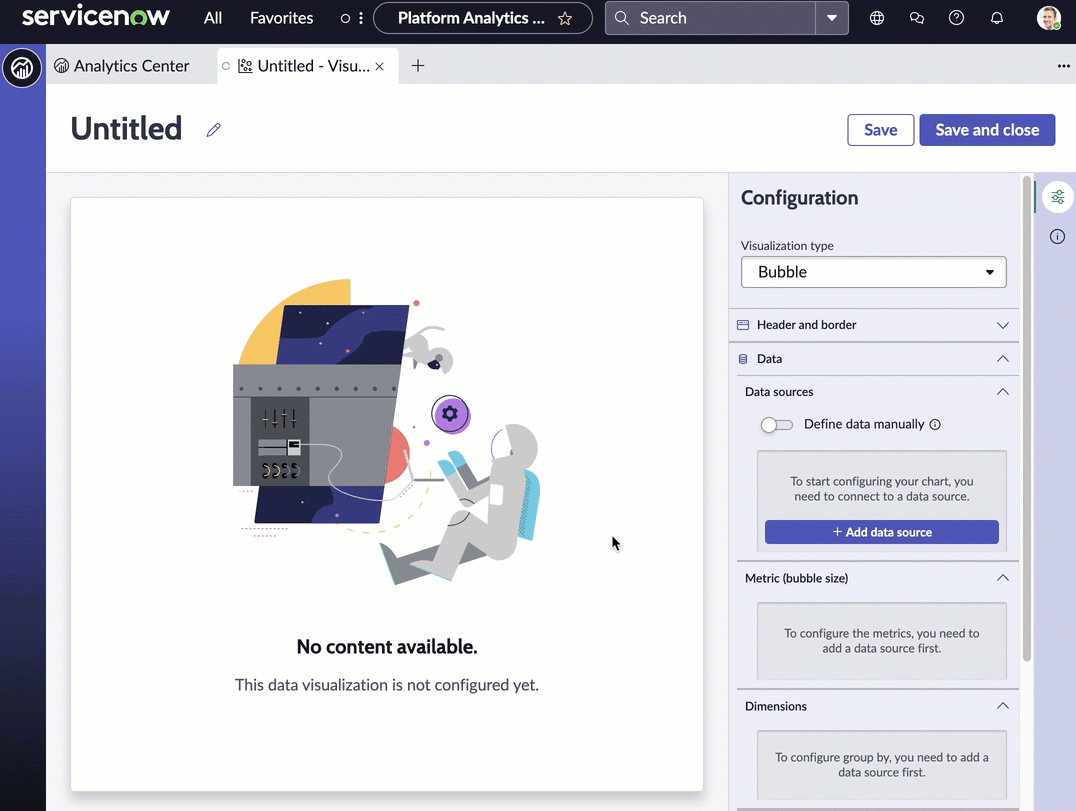

      Animation, die die Auswahl der Datenquelle, die Anwendung des Filters und das Ergebnis zeigt
    3. Nachdem Sie die Visualisierung jetzt sehen können, fügen wir etwas Kontext für den Anwender hinzu.
      1. Erweitern Sie den Abschnitt Header und Rahmen.
      2. Wählen Sie Header anzeigen aus, und geben Sie den Diagrammtitel Lösungszeit nach Status an.
        Wenn Header anzeigen ausgewählt ist, können Sie einen Titel und eine Beschreibung hinzufügen. Der Diagrammtitel muss nicht mit dem Visualisierungsnamen identisch sein. Der Visualisierungsname identifiziert sie in Visualisierungs-Designer und in einer Liste. Der Diagrammtitel wird innerhalb der Visualisierung angezeigt.
      3. Geben Sie eine Beschreibung für die Visualisierung ein: Blasenbericht, der die Lösungszeiten für Incidents mit Status zeigt.
        Die Beschreibungs- und Titelfelder sind zwar nicht erforderlich, diese Informationen erleichtern jedoch das Verständnis der Visualisierung in einem Dashboard und erleichtern die Identifizierung in einer Liste.
    4. Überspringen Sie die Abschnitte „Datenquelle“.
      Der Blasenbericht unterstützt zwar mehrere Datenquellen, wir arbeiten jedoch nur mit Incidents. Da nur die Anzahl der offenen Incidents angezeigt werden soll, müssen Sie die Standardmetrik Anzahl bzw. deren Bezeichnung Incident nicht ändern.
    5. Behalten Sie im Abschnitt „Abmessungen“ das Feld X-Achse bei, Geschäftslösungszeit, und wählen Sie Status für das Feld Y-Achse aus.

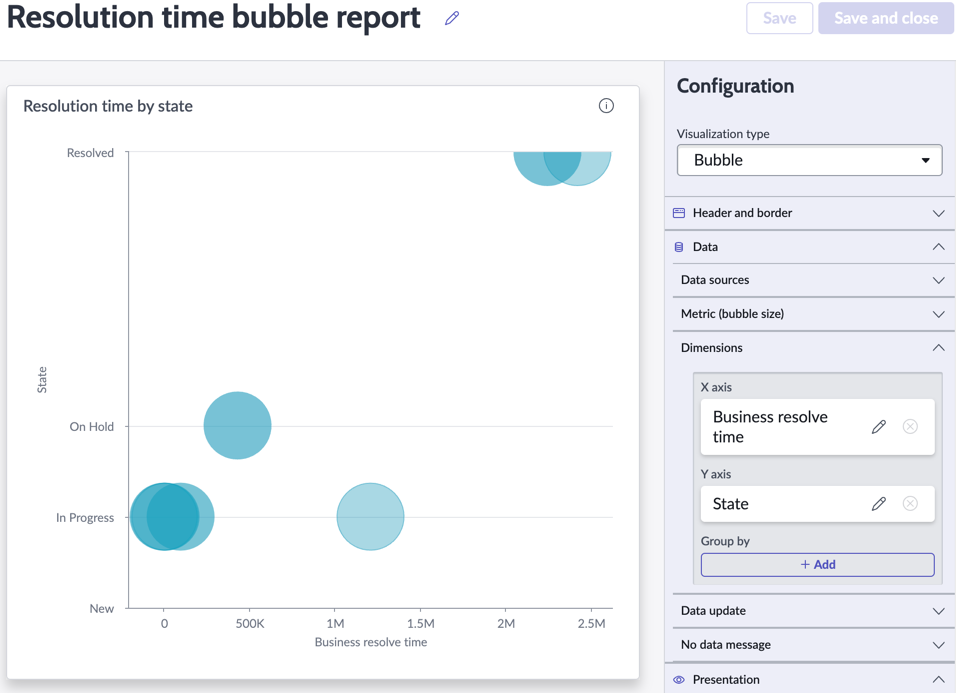

      Blasenbericht, bei dem die X-Achse auf Geschäftslösungszeit und die Y-Achse auf Status festgelegt ist
    6. Konfigurieren Sie unter Datenaktualisierung, wie die Zielgruppe mit der Visualisierung interagiert.
      1. Wählen Sie Filter nachverfolgen aus.
        Mit dieser Option kann die Visualisierung interaktiven Filtern in den Dashboards folgen, in denen sie platziert ist und die auf derselben Tabelle basieren.
      2. Wählen Sie das Filtersymbol anzeigen, um die Anzahl der auf die Visualisierung angewendeten Filter anzuzeigen.
        Wenn beispielsweise Dashboard-Filter den Wert der Visualisierung begrenzen, zeigt das Symbol an, dass Sie die Anzahl der offenen Incidents sehen, die den Filtern entsprechen. Anschließend können Sie überprüfen, welche Filter aktiv sind.
      3. Wählen Sie Drilldown aktivieren aus, damit Betrachter durch Auswahl eines Datenpunkts im Diagramm zu relevanten Informationen navigieren können.
        Einige Visualisierungen zeigen nur einen Drilldown zur Liste der zugeordneten Daten an. Tabellendaten werden im Allgemeinen durch Zugriffssteuerungslisten (ACLs) eingeschränkt, und Betrachter sehen möglicherweise nicht alle zugehörigen Datensätze.

        Dieses Steuerelement spiegelt die Zulassen-Diagramminteraktion wider. Unter Diagramminteraktion können Sie auch das Ziel des Drilldowns auswählen.

    7. Wählen Sie den Standardfarbtyp für die Visualisierung aus.
      • Standard wendet die Farben an, die Ihrem UX-Design zugeordnet sind.
      • Einzeln gibt die gleiche Farbe für jede Blase an. Alle Datenvisualisierungen, die feste Elementfarben verwenden, zeigen dasselbe Element in derselben Farbe an.

    Ergebnisse

    Sie haben eine Blasenvisualisierung erstellt, die nach zwei Werten sortiert ist. Sie haben auch die Farben der Visualisierung konfiguriert.
