Strukturansicht der Abhängigkeitsbewertung
Mit der Strukturansicht können Administratoranwender die Beziehungen zwischen PA-Entitäten anzeigen und die Auswirkungen von Änderungen kennen, die an einem beliebigen Knoten in der Hierarchie der Strukturansicht vorgenommen wurden.

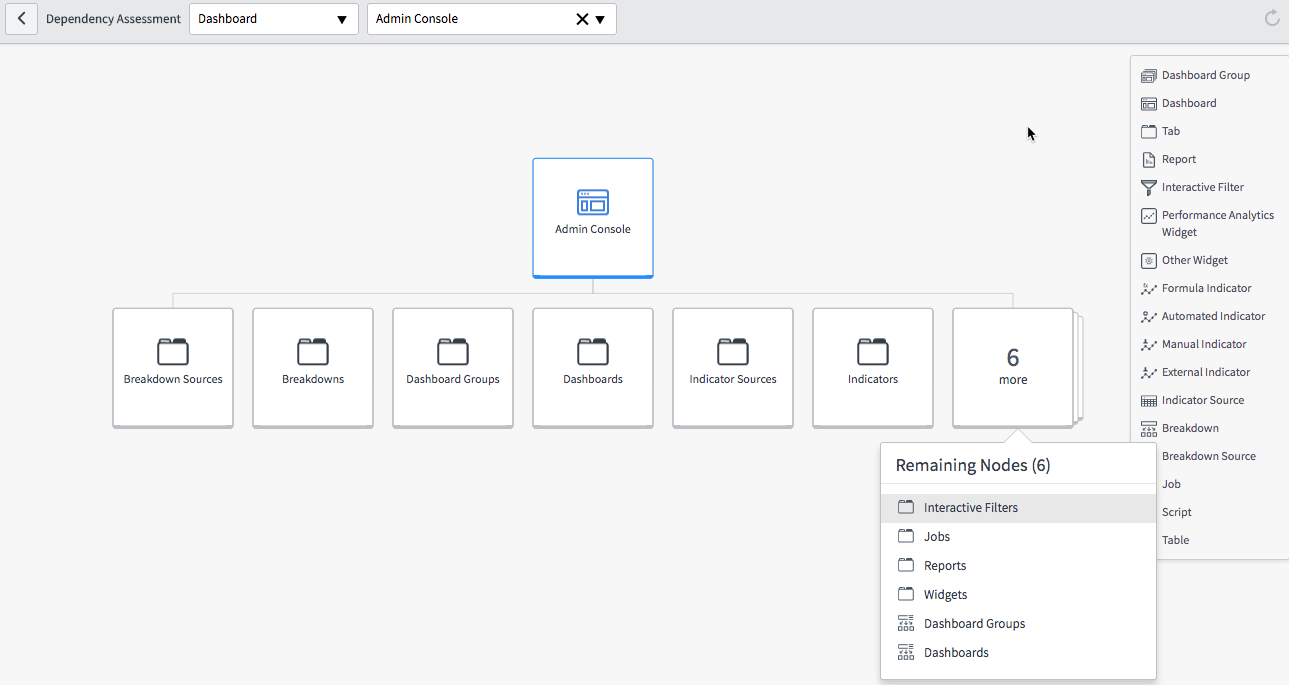

Die Strukturansicht der Abhängigkeitsbewertung besteht aus einer Vielzahl möglicher Knoten und einer Legende. Die Knoten stellen Performance Analytics-Entitäten dar. Zeigen Sie auf einen Knoten, und der Typ des Knotens wird in der Legende hervorgehoben. Wenn Sie in der Strukturansicht auf einen Knoten klicken, werden die untergeordneten Knoten geöffnet. Wenn auf einer Ebene der Strukturansicht mehr als acht Knoten vorhanden sind, werden sechs angezeigt, und ein siebter Knoten gibt an, wie viele Knoten nicht angezeigt werden. Klicken Sie auf diesen Knoten, um eine Liste der anderen Knoten anzuzeigen.
Der Header der Strukturansicht enthält Auswahllisten zum Ändern des PA-Entitätstyps und eines Werts. Die Strukturansicht wird entsprechend Ihren Auswahlmöglichkeiten aktualisiert. Klicken Sie auf die Schaltfläche Zurücksetzen (
), um die Strukturansicht nur mit dem übergeordneten Element der ersten Ebene und den unmittelbar untergeordneten Knoten an den Ausgangspunkt zurückzugeben.
Jeder Knoten verfügt über ein Kontextmenü (
), wo Sie aus einer Reihe von Aktionen auswählen können. Wählen Sie Aus „Verwendet Von“ Anzeigen Zum Ändern der Strukturansicht, um anzuzeigen, wo ein Knoten in Ihrer Instanz verwendet wird. Weitere Informationen finden Sie unter Strukturansicht von unten nach oben.

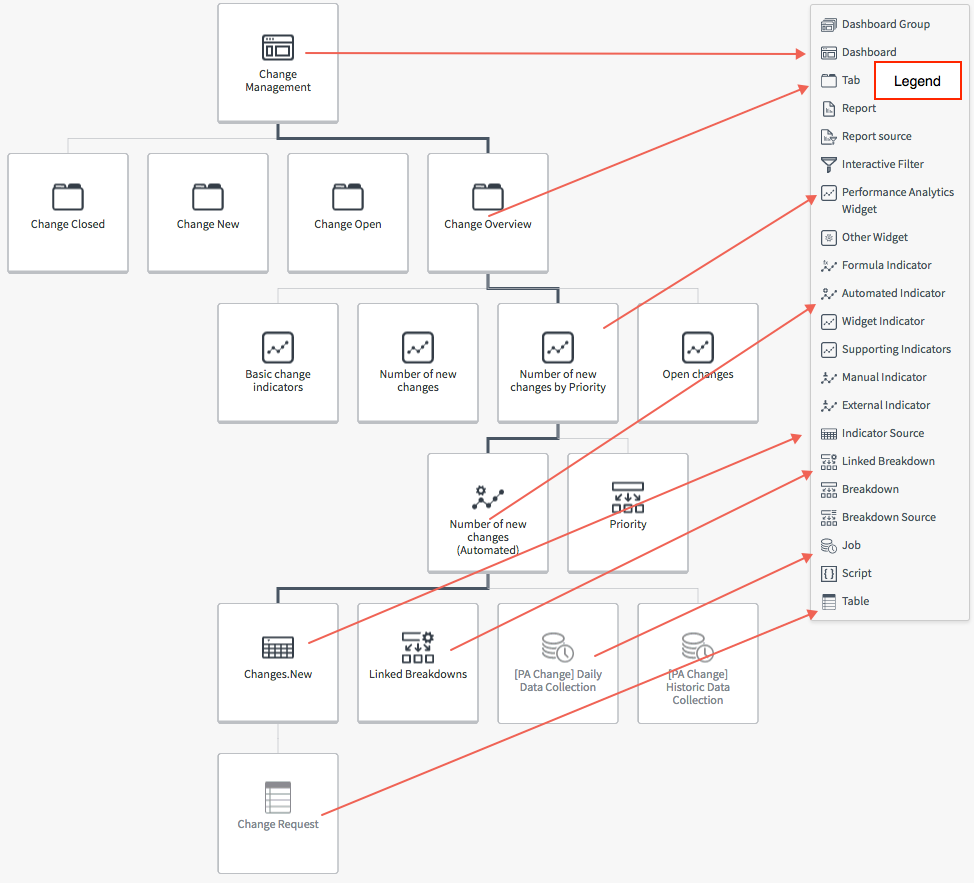

Die folgende Abbildung zeigt ein Beispiel für die Strukturansicht von oben nach unten, beginnend mit einem Dashboard auf der obersten Ebene, seinen Registerkarten auf der zweiten Ebene, den Widgets einer der Dashboard-Registerkarten auf der dritten Ebene usw. Die Strukturansicht im Beispiel zeigt alle Aufgliederungen und unterstützenden Indikatoren, wie sie im Aufgliederungsformular definiert sind.
