Pivot-Visualisierungsbeispiel

Pivot-Tabellen zeigen mehrere Dimensionen oder Variablen eines Datensatzes an. Diese Visualisierung zeigt separate Zellen für jede Zeilen- und Spaltenwertkombination sowie eine Spaltenzwischensumme für jede Zeile der ersten Ebene an. Zusammengefasste Informationen werden oben links im Diagramm angezeigt.

Vorbereitungen

Erforderliche Rolle: Jeder, der Zugriff auf Daten hat, kann eine Visualisierung dieser Daten in einem in seinem Besitz befindlichen Dashboard erstellen. Benutzer mit der Rolle itil, report_user, admin oder viz_creator können eine Visualisierung in Visualisierungs-Designererstellen. Wenn Sie eine Visualisierung in Visualisierungs-Designererstellen, wird sie in der Bibliothek gespeichert. Weitere Informationen zum Zugriff finden Sie unter Berichtsansichts-Zugriffskontrolle und Platform Analytics-Rollen.

Warum und wann dieser Vorgang ausgeführt wird

Verwenden Sie diesen Visualisierungstyp, um mehrere Variablen in einem einzelnen Diagramm anzuzeigen. Dies kann nützlich sein, um die Beziehung zwischen verschiedenen Variablen anzuzeigen. In diesem Beispiel betrachten Sie geschlossene Incidents, die nach Zuweisungsgruppe, Priorität und Standort gruppiert sind.

Prozedur

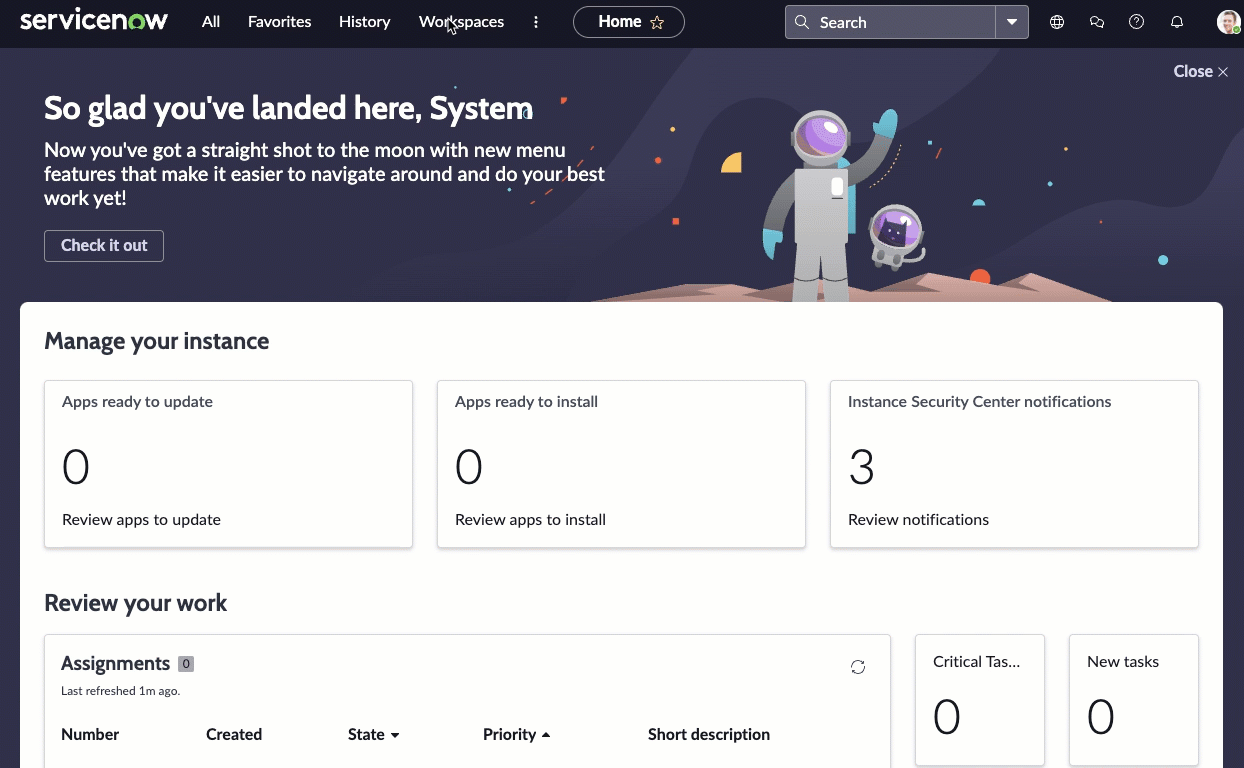

1. Führen Sie die ersten Schritte von Erstellen Sie eine Pivot-Tabellenvisualisierung im Visualisierungs-Designeraus:
   1. Navigieren zu Alle > Platform Analytics > Bibliothek > Datenvisualisierungen.
   2. Wählen Sie Neuaus.
   3. Wählen Sie den Visualisierungstyp Pivot-Tabelle ( ) aus.

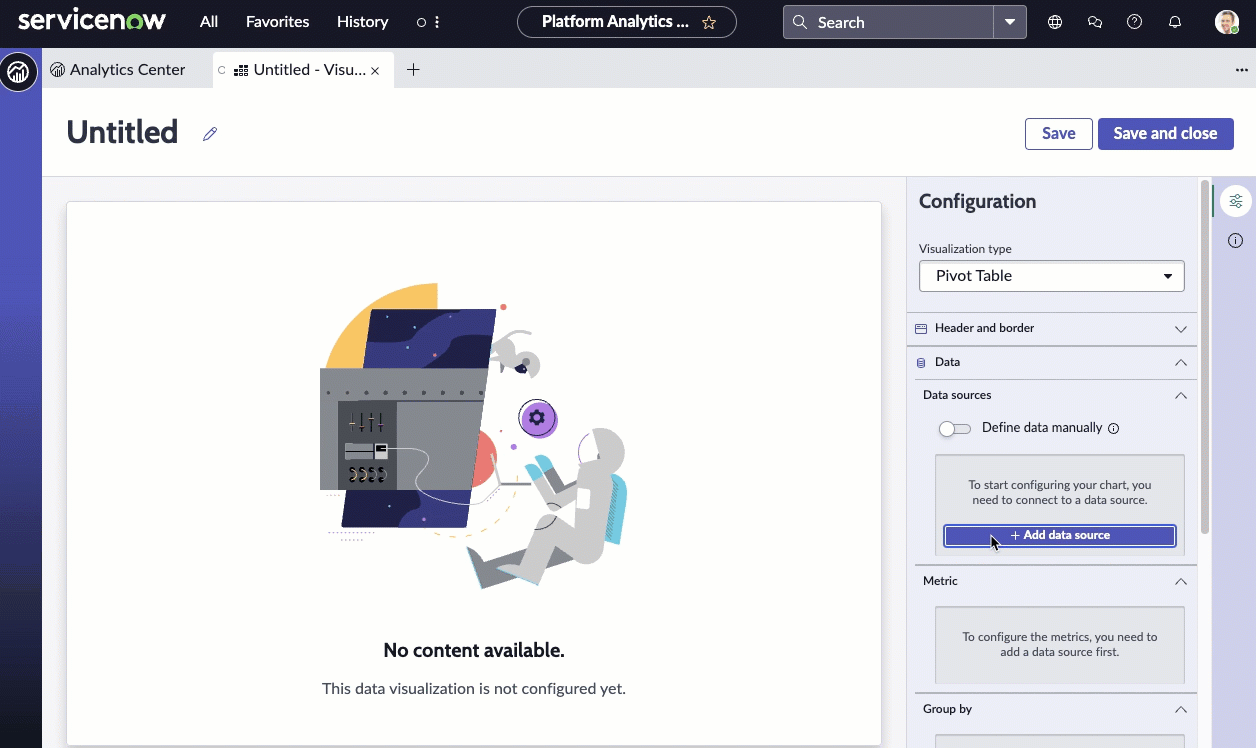

2. Überspringen Sie zunächst den Header- und Rahmenabschnitt, und wechseln Sie zur Datenquelle.
   1. Wählen Sie Datenquelle hinzufügen.
   2. Wählen Sie die Incident-Tabelle [incident].
   3. Da diese Visualisierung abgeschlossene Incidents zeigt, fügen wir im Abschnitt „Filter“ die Bedingung Incidents.Closed (Incidents.Geschlossen) hinzu.
      Wenn dieser Filter ausgewählt ist, werden in der Visualisierung nur die nicht aktiven Incidents angezeigt.
   4. Wahlweise: Wählen Sie Ausführen, um eine Vorschau der Datensätze anzuzeigen, auf denen die Visualisierung basiert.
   5. Wählen Sie Diese Quelle hinzufügen.
   In Visualisierungs-Designerwird eine Pivot-Datenvisualisierung mit dem aktuellen Wert der ausgewählten Daten angezeigt. Da Sie nur Informationen angegeben haben, dass die Visualisierung geschlossene Incidents darstellt, sehen Sie nur eine einzige Zeile. Im nächsten Schritt fügen Sie Spalten und Zeilen hinzu.


3. Nachdem Sie die Visualisierung jetzt sehen können, fügen wir etwas Kontext für den Anwender hinzu.
   1. Erweitern Sie den Abschnitt Header und Rahmen.
   2. Wählen Sie Header anzeigen aus, und geben Sie den Diagrammtitel Abgeschlossene Incidents – Priorität, Ort und Zuweisungsgruppean.
      Wenn Header anzeigen ausgewählt ist, können Sie einen Titel und eine Beschreibung hinzufügen. Der Diagrammtitel muss nicht mit dem Visualisierungsnamen identisch sein. Der Visualisierungsname identifiziert sie in Visualisierungs-Designer und in einer Liste. Der Diagrammtitel wird innerhalb der Visualisierung angezeigt.
   3. Geben Sie eine Beschreibung für die Visualisierung ein: Geschlossene Incidents aller Zuweisungsgruppen, gruppiert nach Priorität und Standort.
      Die Beschreibungs- und Titelfelder sind zwar nicht erforderlich, diese Informationen erleichtern jedoch das Verständnis der Visualisierung in einem Dashboard und erleichtern die Identifizierung in einer Liste.
   4. Wählen Sie Speichern, und geben Sie dem Bericht den Titel Pivot – Geschlossene Incidents.
4. Überspringen Sie den Abschnitt „Metrik“.
5. Fügen Sie unter Gruppieren nach eine Spalte und mehrere Zeilen hinzu, um die Daten aus mehreren Perspektiven anzuzeigen.

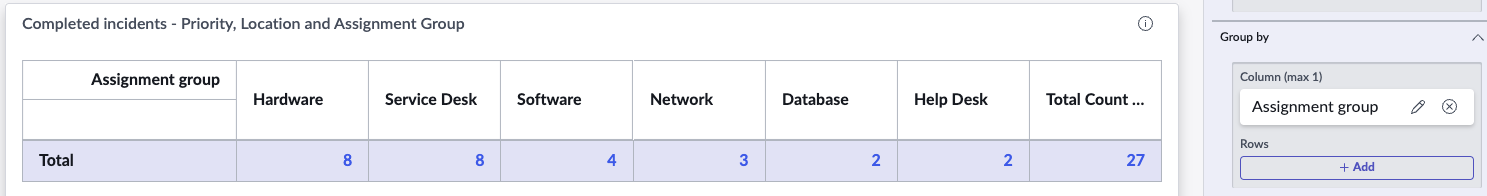

   1. Fügen Sie die Spalte Zuweisungsgruppe hinzu, um die oberste Informationsebene anzuzeigen.

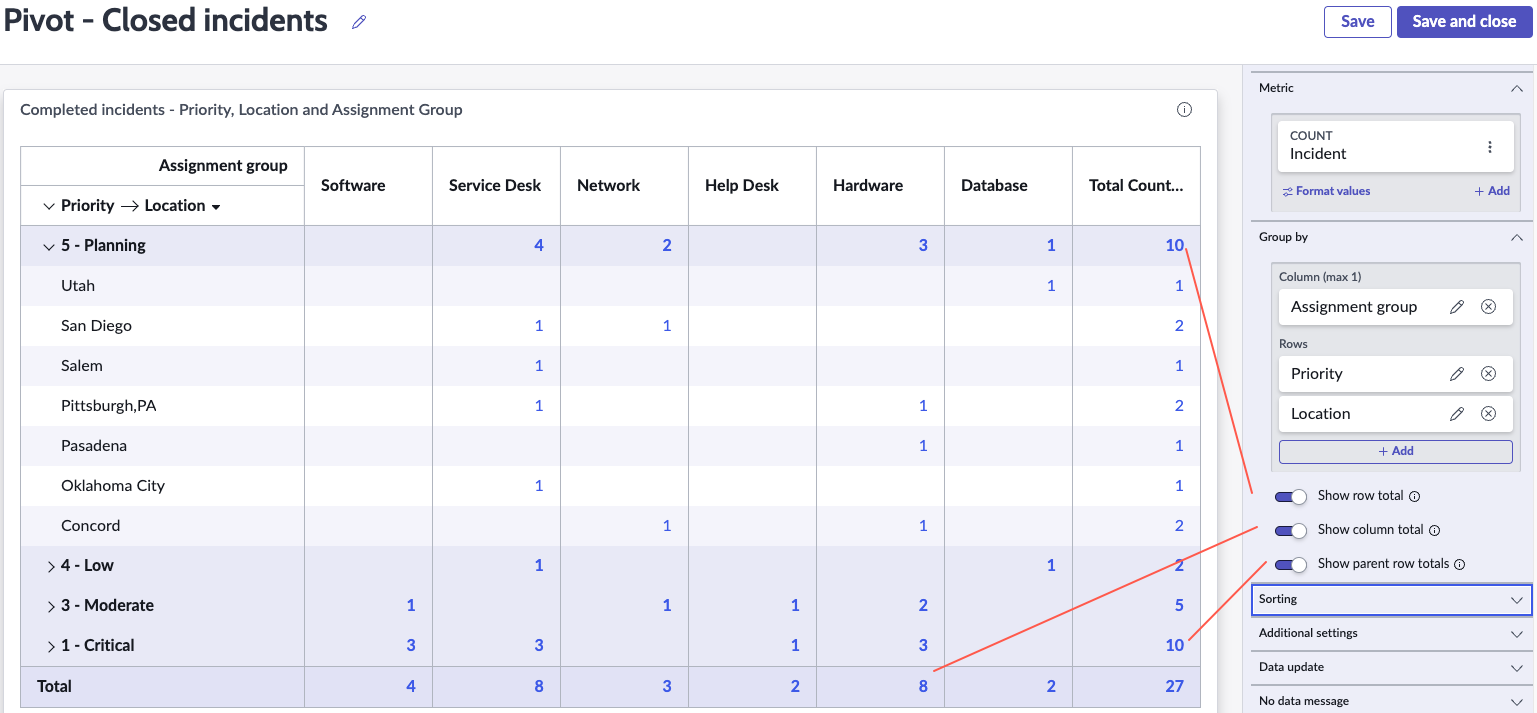

   2. Fügen Sie zwei Zeilen hinzu: Priorität und Standort.
   3. Alle Summen anzeigen.
      • „Zeilensumme anzeigen“ gibt die Gesamtanzahl für jede Zeile in einer neuen Spalte an.
      • „Spaltensumme anzeigen“ gibt die Summe für jede Spalte in einer neuen Zeile an.
      • „Summe der übergeordneten Zeilen anzeigen“ zeigt die Gesamtsummen in jeder Zeile der obersten Ebene der Elemente darunter an. Angenommen, es gibt drei kritische Hardware-Incidents, jeweils einen an drei verschiedenen Standorten.

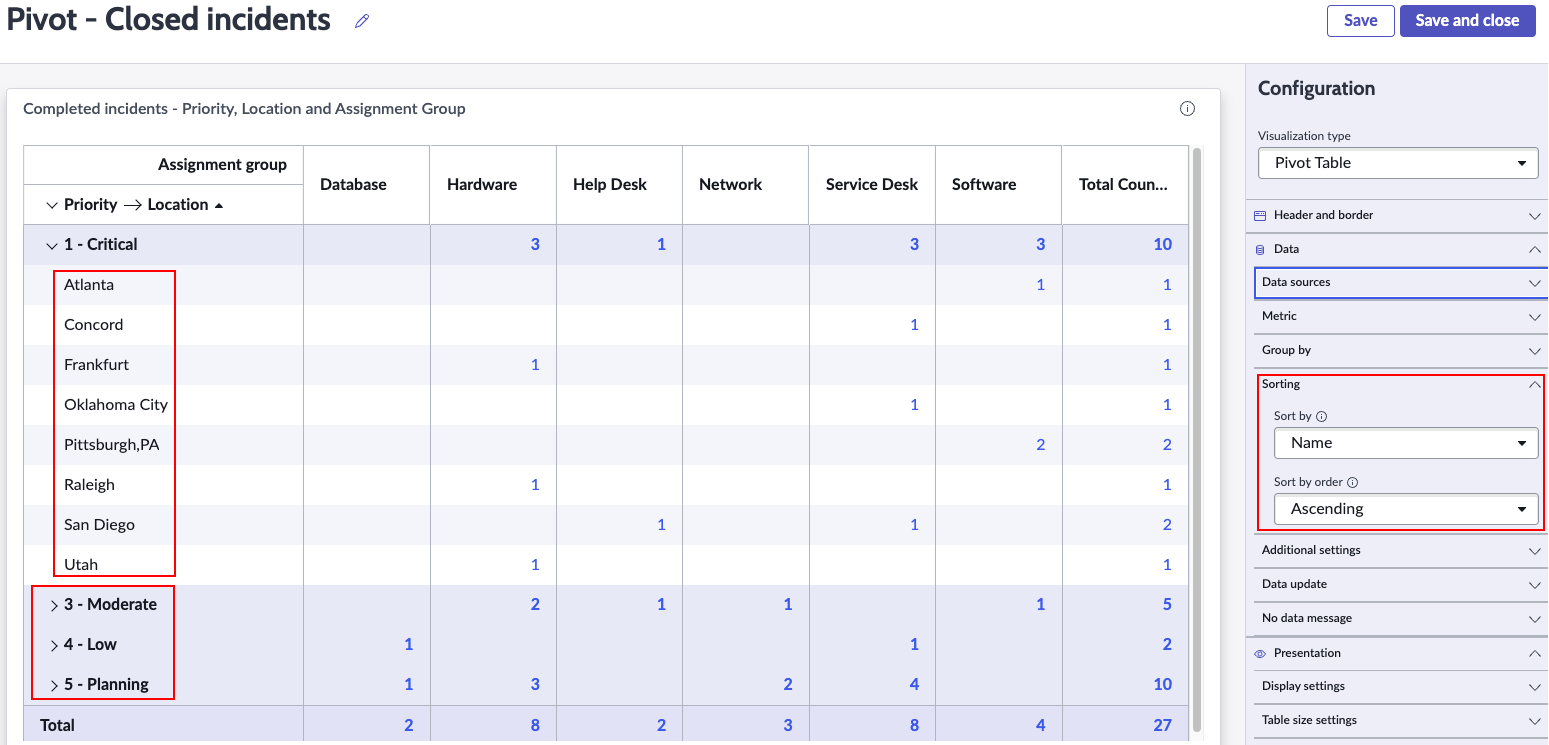

6. Wählen Sie unter Sortierung das Feld, nach dem sortiert werden soll, und die Reihenfolge der Sortierung aus.
   1. Wählen Sie diese Option, um nach Namezu sortieren.
      Die Prioritätsnamen beginnen jeweils mit einer Zahl, sodass sie in der Reihenfolge 1 – Kritisch, 2 – Hoch, 3 – Mittel usw. angezeigt werden.
   2. Wählen Sie Aufsteigend für die Sortierreihenfolge aus.
      Die Balken sind so geordnet, dass 1 – Kritisch – ganz oben, gefolgt von 2 = Hoch, 3 = Mittel usw. Außerdem werden die Standorte in alphabetischer Reihenfolge angezeigt.
7. Konfigurieren Sie unter Datenaktualisierung, wie die Zielgruppe mit der Visualisierung interagiert.
   1. Wählen Sie Filter nachverfolgen aus.
      Mit dieser Option kann die Visualisierung interaktiven Filtern in den Dashboards folgen, in denen sie platziert ist und die auf derselben Tabelle basieren.
   2. Wählen Sie das Filtersymbol anzeigen, um die Anzahl der auf die Visualisierung angewendeten Filter anzuzeigen.
      Wenn beispielsweise Dashboard-Filter den Wert der Visualisierung begrenzen, zeigt das Symbol an, dass Sie die Anzahl der offenen Incidents sehen, die den Filtern entsprechen. Anschließend können Sie überprüfen, welche Filter aktiv sind.
   3. Wählen Sie Drilldown aktivieren aus, damit Betrachter durch Auswahl eines Datenpunkts im Diagramm zu relevanten Informationen navigieren können.
      Einige Visualisierungen zeigen nur einen Drilldown zur Liste der zugeordneten Daten an. Tabellendaten werden im Allgemeinen durch Zugriffssteuerungslisten (ACLs) eingeschränkt, und Betrachter sehen möglicherweise nicht alle zugehörigen Datensätze.

      Dieses Steuerelement spiegelt die Zulassen-Diagramminteraktion wider. Unter Diagramminteraktion können Sie auch das Ziel des Drilldowns auswählen.

8. Experimentieren Sie mit den Anzeigeeinstellungen.
   Mit den Einstellungen in diesem Abschnitt können Sie die Tabelle durch eingefrorene Zeilen und Spalten, Linien und Schattierungen für Zeilen und Spalten lesbarer machen und die Tabelle bei der ersten Anzeige erweitern oder reduzieren.
9. Experimentieren Sie mit den Farbeinstellungen.
   Wählen Sie Einzelfarbe unter Farbtyp festlegen aus, um das Festlegen von Hintergrundfarben und das Konfigurieren von Farbregeln zu aktivieren.
10. Konfigurieren Sie eine Farbregel für die Visualisierung.
    In diesem Beispiel geht es um geschlossene Incidents. Für offene Incidents möchten Sie jedoch eine dynamische Farbregel definieren, die die Farbe der Punktzahl basierend auf ihrem Wert ändert.
    1. Wählen Sie unter „Farbregeln“ die Option + Regel hinzufügen aus.
    2. Wählen Sie für die erste Farbregel den Operator niedriger als aus, geben Sie den Wert 6ein, wählen Sie die Farbe Grünaus, und wählen Sie Anwendenaus.

       Der Wert reicht bis zur angegebenen Zahl, schließt sie jedoch nicht ein.

       Behalten Sie die Reihenfolge 100 bei.
    3. Um einen Wert anzugeben, der mehr Aufmerksamkeit erfordert, erstellen Sie eine zweite Regel mit dem Operator zwischen, den Werten 5 und 25, der Farbe und der Symbolfarbe Warnung Orangeund der Reihenfolge 50.
    4. Um Werte anzuzeigen, die höchste Aufmerksamkeit erfordern, erstellen Sie eine dritte Regel mit dem Operator größer als, dem Wert 25, der Farbe und der Symbolfarbe Rotund der Reihenfolge 25.
    Sie haben drei Regeln erstellt, um anzuzeigen, ob der Wert dem entspricht, was Sie sehen möchten.

    Hinweis:

    Farbregeln gelten nur für die einzelnen Werte, nicht für die Gesamtzahl der Spalten und Zeilen, die die angegebene Farbe und Hintergrundfarbe beibehalten.
