IBM Hardware Management Console (HMC) 拡張クラス

  • リリースバージョン: Washingtondc
  • 更新日 2024年02月01日
  • 読む6読むのに数分

    • CMDB CI Class Models ストアアプリは、IBM Hardware Management Console (HMC) のクラスを追加または更新します。

    このアプリは、クラスの説明、識別ルール、識別子エントリ、および依存関係 (該当する場合) を含む、CMDB クラス階層を拡張するクラスモデルを追加します。その後、追加したクラスを他の CMDB クラスと同じように使用できます。ディスカバリー や サービスマッピング Patterns などのアプリケーションは、これらのクラス拡張を使用して CI に入力し、さまざまなテクノロジーやソフトウェアを検出できます。

    ストアでアプリを要求する

    ServiceNow Store Web サイトにアクセスして利用可能なすべてのアプリを表示し、ストアにリクエストを送信する方法について確認してください。リリースされたすべてのアプリのリリースノート情報については、「ServiceNow Storeバージョン履歴のリリースノート」を参照してください。

    IBM Hardware Management Console (HMC)

    IBM HMC 拡張クラスは、以下を提供することで IBM 仮想化テクノロジーの検出をサポートします。
    • SAM ユースケースに必要な LPAR/FRAME の検出
    • イベント相関に必要な IBM HMC のトポロジデータ
    • フレーム内移行などの ITSM ユースケースのトポロジデータ
    ​

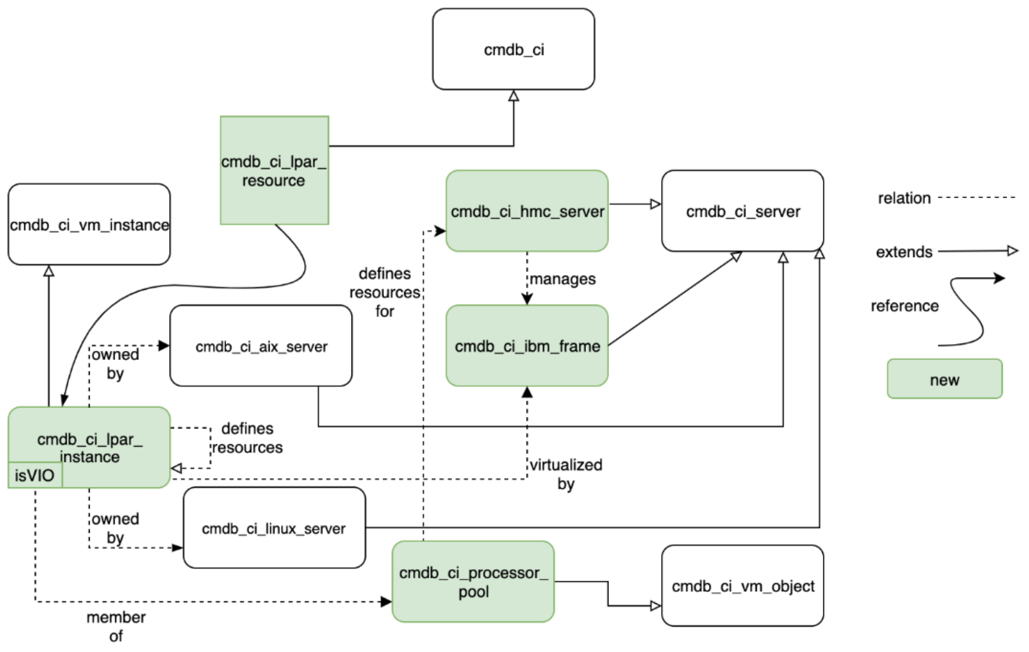

    図 : 1. CMDB クラス階層と統合された IBM HMC 拡張クラス

    CMDB クラス階層と統合された IBM HMC 拡張クラス

    クラス

    このセクションでは、CMDB CI Class Models ストアアプリが追加または更新するクラスを一覧表示します。各クラスに追加された列の詳細については、表のクラスの列を参照してください。

    CMDB CI Class Models：リリース 1.3.0 では、IBM HMC に次のクラスが追加されています。このストアアプリが拡張している可能性があるクラスを含む、ベースシステム内の CMDB クラスのリストについては、「CMDB テーブルの説明」を参照してください。
    クラス 拡張 説明
    IBM フレーム

    [cmdb_ci_ibm_frame]

    		 サーバー

    [cmdb_ci_server]

    		 仮想化可能なかなりのリソースを備えた IBM 物理マシン。
    IBM HMC プロセッサープール

    [cmdb_ci_processor_pool]

    		 仮想マシンオブジェクト

    [cmdb_ci_vm_object]

    		 LPAR のグループにプロセッサーを割り当てるために使用される IBM 共有プール。
    CMDB CI Class Models：リリース 1.2.0 では、IBM HMC に次のクラスが追加されています。
    クラス 拡張 説明
    IBM HMC サーバー [cmdb_ci_hmc_server] サーバー [cmdb_ci_server] フレームを管理し、論理パーティション (LPAR) をプールに割り当てる IBM コンソール。
    IBM フレーム [cmdb_ci_ibm_frame] サーバー [cmdb_ci_server] 仮想化可能なかなりのリソースを備えた IBM 物理マシン。
    IBM LPAR インスタンス [cmdb_ci_lpar_instance] 仮想マシンインスタンス [cmdb_ci_vm_instance] オペレーティングシステムの仮想的な側面を表す IBM 論理パーティション。
    LPAR リソース [cmdb_ci_lpar_resource] 構成アイテム [cmdb_ci] LPAR インスタンスのリソース。
    IBM HMC プロセッサープール [cmdb_ci_processor_pool] 仮想マシンオブジェクト [cmdb_ci_vm_object] LPAR のグループにプロセッサーを割り当てるために使用される IBM 共有プール。

    クラスの列

    CMDB CI Class Models：リリース 1.3.0 では、それぞれのクラスに次の列が追加されています。

    表 : 1. IBM フレーム [cmdb_ci_ibm_frame] クラス
    追加された列 説明
    現在利用可能なプロセッサーユニット 現在利用可能なプロセッサーユニット。
    構成可能なプロセッサーユニット 構成可能なプロセッサーユニット。
    構成可能なメモリユニット 構成可能なメモリユニット。
    インストールされているプロセッサーユニット インストールされているプロセッサーユニット。
    現在利用可能なメモリユニット 現在利用可能なメモリユニット。
    インストールされているメモリユニット インストールされているメモリユニット。
    表 : 2. IBM HMC プロセッサープール [cmdb_ci_processor_pool] クラス
    追加された列 説明
    LPAR ID LPAR ID。
    LPAR 名 LPAR 名。
    フレーム名 フレーム名。

    CMDB CI Class Models：リリース 1.2.0 では、それぞれのクラスに次の列が追加されています。

    表 : 3. IBM HMC サーバー [cmdb_ci_hmc_server] クラス
    追加された列 説明
    フレーム数 フレーム数。
    追加された列 説明
    VIO この VM が HMC トポロジ内の (VIO) 仮想入力/出力サーバーであるかどうかを示すフラグを付けます。
    ハイウォーターマーク VCPU レポート期間中に割り当てられた仮想 CPU の使用率のピーク。
    フレームシリアル番号 フレームのシリアル番号 (フレームは ESX などの物理マシン)。
    VIO サーバー VIO サーバーのリスト。
    表 : 4. LPAR リソース [cmdb_ci_lpar_resource] クラス
    追加された列 説明
    ノード名 ノードの名前。
    パーティション名 パーティションの名前。
    パーティション番号 パーティションの番号。
    タイプ LPAR リソースのタイプ。
    モード LPAR リソースのモード。
    資格付与されたキャパシティ 割り当てられたキャパシティ。
    パーティショングループ ID パーティションのグループの ID。
    共有プール ID 共有プロセッサーのプールの ID。
    オンライン仮想 CPU 仮想 CPU。
    最大メモリ 最大メモリ量。
    最小メモリ 最大メモリ量。
    可変キャパシティの重み付け 論理パーティションプロセッサーのキャパシティの重み付け。
    最小キャパシティ プロセスの最小数。
    キャパシティ増分 プロセスの増分。
    システム内の最大物理 CPU システムで割り当てられた最大 CPU。
    システム内のアクティブ物理 CPU システム内の現在の CPU。
    プール内のアクティブ CPU プール内のアクティブな CPU の数。
    システム内の共有物理 CPU システム内の共有 CPU の数。
    プールの最大キャパシティ プール内のプロセスの最大キャパシティ。
    プールの資格付与されたキャパシティ 資格付与されたプロセスの数。
    未割り当てキャパシティ 空きスペースの数。
    物理 CPU パーセンテージ システムに割り当てられた CPU の数。
    未割り当ての重み インスタンスの追加料金なしのリソース。
    望ましい仮想 CPU 仮想 CPU のターゲット数。
    望ましいメモリ メモリのターゲット量。
    望ましい可変キャパシティの重み ターゲットプロセッサー負荷。
    望ましいキャパシティ インスタンス内のターゲット使用済みリソース。
    ハイウォーターマーク VCPU レポート期間中に割り当てられた仮想 CPU の使用率のピーク。
    表 : 5. IBM HMC プロセッサープール [cmdb_ci_processor_pool] クラス
    追加された列 説明
    プール ID プロセッサーのプールの ID。
    CPU コア数 CPU コア数。
    メモリ数 使用されたメモリの量。
    未アサインコア 未使用のコアの数。
    未アサインメモリ 未アサインメモリの量。

    次のクラスには列が追加されていません：IBM Frame [cmdb_ci_ibm_frame]。
