Crie o seu primeiro Mapeamento internoe adicione alguns prédios e pisos a ele usando o. Mapeamento internoMap Studio. Importe seus arquivos de origem de imagem raster e CAD para concluir a configuração do campus.
Antes de Iniciar
Instalar Mapeamento internoE configure informações básicas sobre seu campus, prédio ou andares no Map Studio importando as origens da planta baixa.
Nota:
Carregue e importe arquivos de origem do AutoCAD (DWF ou DXF) ou de imagem raster (PNG) no Map Studio.
Antes de começar a usar o Map Studio, certifique-se de que suas plantas atendam às seguintes diretrizes:
Função necessária: Administrador de mapa, editor de mapa, editor de mapa limitado
Procedimento
Navegar até Tudo > Mapeamento interno > Map Studio.
Para criar um campus, selecione Começar .
No formulário, preencha os campos.
Tabela 1. Adicione um endereço
Campo
Descrição
País
País ou região onde o campus está localizado.
Nome do campus
Nome do campus.
Endereço
Endereço preciso do local do campus conforme aparece no mapa.
Opcional: Selecione Editar para editar o nome e o endereço do campus.
Selecione Continuar para adicionar seu primeiro prédio.
Forneça o nome do prédio.
O endereço do prédio é informado por pr.
Clique em “Continuar”.
Insira o nome do prédio e o endereço.
Clique em Salvar.
Os limites do prédio são calculados automaticamente.

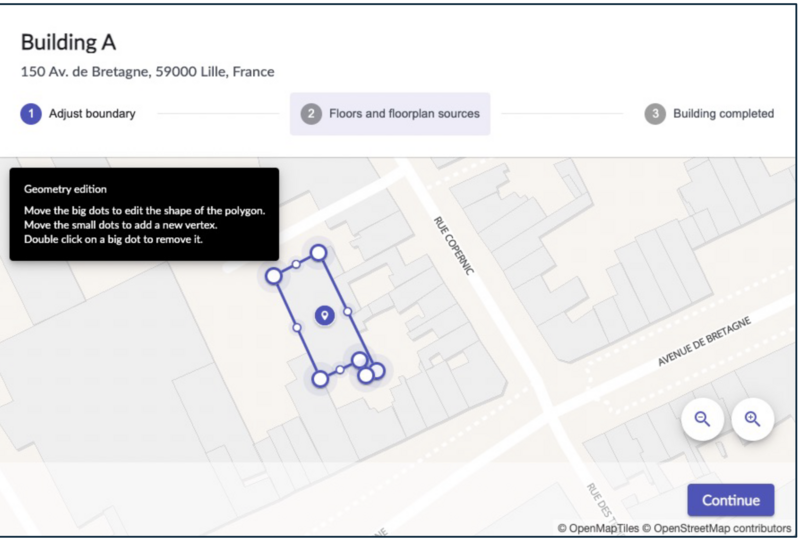

Opcional: No caso, se você não conseguir encontrar seu prédio recém-criado no mapa, você verá a seguinte tela:
Figura 1. Local do prédio mostrado no Map Studio
Selecione Continuar.
Nota:
Seu polígono deve estar pelo menos ao redor do prédio. Não precisa corresponder à forma exata do edifício.
Nesta fase, você pode adicionar prédios adicionais ou editar os detalhes do prédio existente.
Selecione - Adicione um prédio para criar prédios adicionais em seu campus.
Navegar até Gerenciar local de trabalho > Piso e plantas baixas para adicionar um piso ou pisos ao seu prédio.
Selecione seu prédio.
Nota:
Certifique-se de selecionar um prédio, pois você pode carregar arquivos no nível do campus. Se você selecionar um prédio, ele ficará visível em todos os níveis, pois você só pode importar seus arquivos no nível Externo.
Selecione Adicione um andar .
No formulário, preencha os campos
Tabela 2. Adicionar um piso
Campo
Descrição
Prédio
Nome ou número do prédio onde o piso está localizado.
Número
Nível do piso. Usa um número inteiro ou um valor numérico.
Nome
Nome ou título do piso
Título
Título exibido no controlador de piso.
Clique em Criar.
Repita os passos 16-18 para cada andar do seu prédio.
Navegue até 'Gerenciar local de trabalho > Campus e prédios.
É importante que o seu campus abrange ou seus limites são bem ajustados para todos os edifícios. Os limites são ajustados automaticamente. Para obter mais informações, consulte Trabalhando com o editor de limites.
Seu campus está configurado.
Depois que o campus e os prédios forem criados, você poderá começar a importar seus arquivos CAD ou arquivos de origem da planta baixa da imagem raster.
No Map Studio, navegue até Gerenciar local de trabalho > Pisos e plantas baixas.
Localize seu andar onde você deseja carregar seu arquivo CAD ou raster.
(Opcional) Nesta fase, as plantas baixas podem ser carregadas e importadas como origens do AutoCAD (DXF/DWG) ou de arquivo de imagem raster (PNG) ou você pode importar os arquivos após criar um campus. Certifique-se de ter revisado as diretrizes de design antes de importar as origens para o Map Studio. Para obter mais informações sobre como importar, consulte Importe arquivos CAD para o Map Studioe. Importar arquivos raster.
Após importar um arquivo CAD ou raster, selecione Gerenciar local de trabalho e selecione Visão geral .
Selecione o prédio que você criou.
Seu mapa está configurado e disponível no Estúdio de mapas.
