Crie um tipo de conector

Crie conectores (escadas, elevadores, escadas rolantes, rampas) e ative o tipo de conector no editor de exibição. O tipo de conector contém o estilo (ícone) e as propriedades de cada conector.

Antes de Iniciar

Mapeamento interno Fornece tipos de conector que são habilitados por padrão. Você pode criar um novo tipo de conector, dependendo do seu requisito.

Função necessária: Administrador de mapa, editor de mapa, editor de mapa limitado

Procedimento

1. Para criar um ícone para o seu tipo de conector, navegue até Tudo > Mapeamento interno > Ícones.
   Mapeamento interno fornece uma biblioteca de ícones pré-existente. Para editar um ícone existente, selecione um registro de ícone e aplique suas edições. Para obter mais informações, consulte Criar Mapeamento internoícones e tipos de local.
2. Depois de criar seu ícone, navegue até Tudo > Mapeamento interno > Tipos de conector.
   Você pode editar um tipo de conector existente selecionando o registro e aplicando suas edições.
3. Selecione Novo para criar um novo tipo de conector.

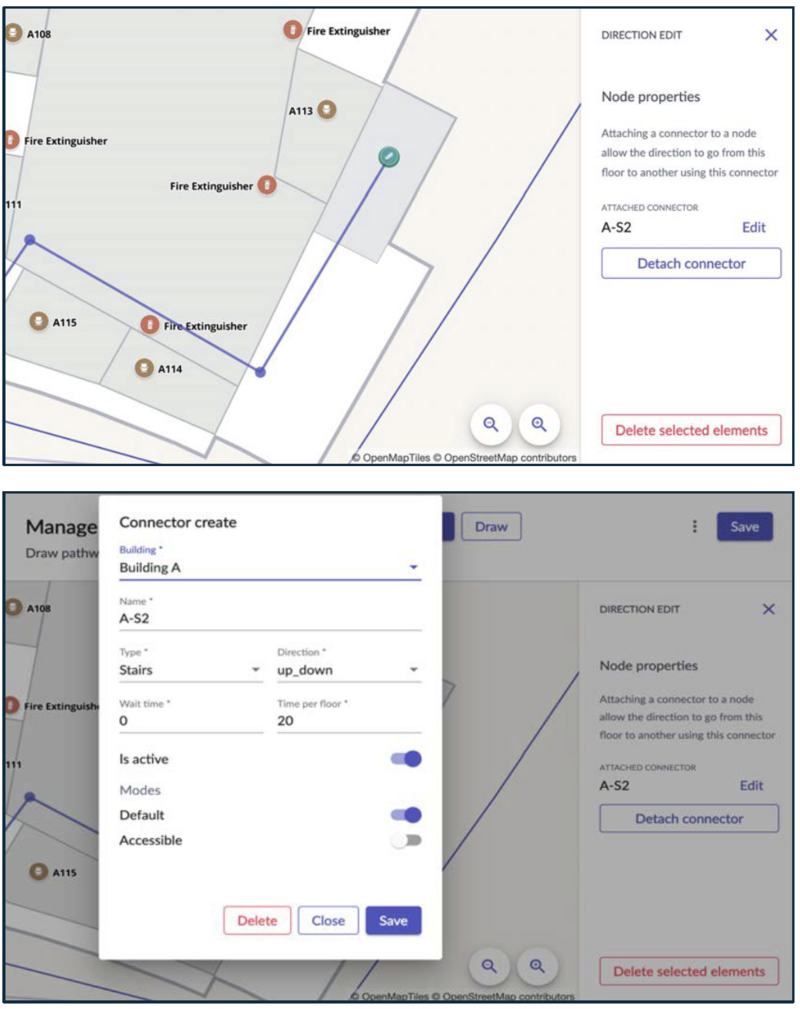

   Figura 1. Crie conectores



   No formulário, preencha os campos.

   Tabela 1. Criação de conector

   Campo	Descrição
   Nome	Nome do tipo de conector. Por exemplo: Elevador O Nome será exibido na lista suspensa quando você criar um novo conector no Map Studio.
   Tempo de espera padrão	Indique o tempo de espera padrão. Por exemplo: 30
   Tempo padrão por piso	Tempo padrão por andar. Por exemplo: 5
   Ícone de marcador padrão	Você deve pesquisar e selecionar o tipo de ícone para o conector, por exemplo: Elevador
   Ativo	Opção para tornar o tipo de conector ativo. Se você desmarcar a caixa de seleção, seu tipo de conector será desativado automaticamente em seus diferentes mapas. Nota: Desligar o tipo de conetor não o remove. Ele ficará inativo em seu mapa e não haverá exibição de conector em seus mapas até que seja ativado novamente.
   Ordem padrão	Especifique a ordem padrão para o tipo de conector.
   Zoom máximo padrão	O valor padrão é 23.
   Zoom mínimo padrão	O valor padrão é 15.
   Exibição de marcador padrão	Opção para selecionar a exibição do marcador padrão.
   Direção padrão	Selecione qualquer uma das opções a seguir na lista suspensa: Operante Inoperante Para cima e para baixo

4. Clique em Enviar.
   O novo tipo de conector está disponível na página Tipos de conector.
5. Para ativar o tipo de conector no editor de exibição para que ele fique disponível para todos os seus prédios, navegue até Tudo > Mapeamento interno > Map Studio.
6. Selecione um campus e, no menu do Map Studio, selecione Editor de exibição .
7. No painel Conteúdo do Editor de exibição no painel esquerdo, selecione Adicionar conector para adicionar o conector recém-adicionado.
8. Selecione o tipo de conector que você adicionou na Etapa 3.
9. Clique em “Aplicar”.
10. Selecione Salve esta exibição para salvar suas mudanças.
