Configure locais

Configure locais usando o layout de visualização da Configuração de mapa. Recupere tipos de local do arquivo CAD.

Por Que e Quando Desempenhar Esta Tarefa

Você também pode configurar formas, nomes e títulos para um tipo de local.

Antes de Iniciar

Função necessária: administrador

Procedimento

1. Selecione Configuração do mapa .

   A página de visualização da Configuração de mapa é colocada em foco.

2. Expandir Locais ao selecionar o ícone de alternância de divisa ( ).
3. Selecione Editar para editar os atributos e elementos do local.
   O painel de edição é exibido.
4. Local selecionado mostra o número de elementos em um local.

   Por exemplo: Sala de discussão (1 elemento).

   As cápsulas de resumo resumem as informações sobre a configuração do local. Por exemplo, a cápsula de resumo mostra se o local é um bloco ou texto, o tipo de local é cafeteria ou pátio (informações de configuração).

   se você perdeu algo em sua configuração, as cápsulas de resumo fornecerão alertas destacados em vermelho. Por exemplo: Polilinha ausente, polígono ausente e assim por diante.

5. A cápsula de resumo mostra informações resumidas de uma configuração de local.
   A cápsula de resumo resume as informações nas seguintes cores com base na configuração do local e no estado do local:

   • Azul neutro: Indica o tipo de item selecionado. Por exemplo, texto ou blocos.
   • Verde: Indica que a configuração do local está correta para um local selecionado.
   • Laranja: Indica problemas de configuração secundários.
   • Cinza: Indica camadas que não são importadas.
   • Vermelho: Indica erros de bloqueio.
6. Selecione Opções de importação ( Importar como polígono Etapa 7 ou Importar como ponto Etapa 9) Para importar a configuração para o seu arquivo CAD.
   Selecione Não importar Se você não quiser importar a configuração para o seu arquivo CAD.

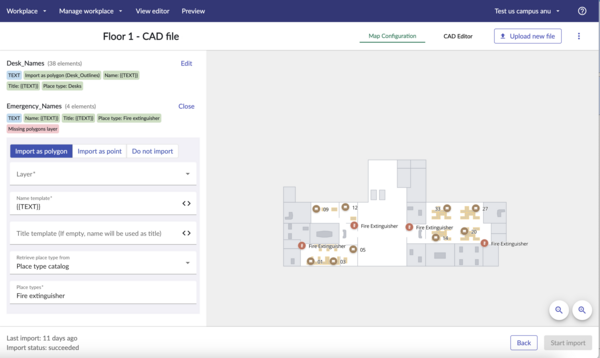

7. Selecione Importar como polígono Para importar um local como um polígono no seu arquivo CAD.



   Nota:

   O texto aparece em vermelho na visualização de Configuração de mapa quando você seleciona Criar como polígono e a forma está ausente.
   1. Selecione as seguintes opções para Camadas:
   1. Camada: Opção para selecionar uma camada na lista suspensa.
      A seleção de camada é feita para especificar onde a forma desses lugares está localizada no mapa. Por exemplo, para uma camada (Sala de reunião), selecione a forma para ela no Camada lista suspensa.
   2. Modelo de nome: Opção para configurar o nome.

      Selecione uma das seguintes opções:

      1. Selecione TEXTO Se você quiser que o texto ou o nome da camada seja copiado do arquivo CAD.

         O nome do arquivo CAD aparece na visualização da Configuração de mapa.

      2. Selecione autocad_entity_handle se você Deseja usar um ID exclusivo gerado pelo CAD para uma camada. Os nomes e identificadores de entidades são exclusivos em um desenho CAD.
   3. Selecione Blocos se você definiu atributos de bloco em sua configuração.
   4. Modelo de título: Opção para selecionar TEXTO ou autocad_entity_handle .
      Nota:

      Se este campo for deixado em branco, o nome será usado como título do tipo de local (consulte a etapa 6 a).
8. Em Recuperar tipo de local , Selecione as seguintes opções para recuperar os tipos de local do arquivo CAD:
   1. Recuperar tipo de local: Selecione as seguintes opções para recuperar tipos de local do arquivo CAD:
      1. Catálogo de tipo de local: Selecione esta opção se quiser aplicar o padrão Mapeamento internoestilos e categorias de tipo de local para um tipo de local. O catálogo de tipos de local ou a tabela de tipos de local (Tudo > Mapeamento interno > Tipos de local) contém Mapeamento internotipos de local e seus estilos padrão. Para obter mais informações, consulte Criar Mapeamento internoícones e tipos de local.

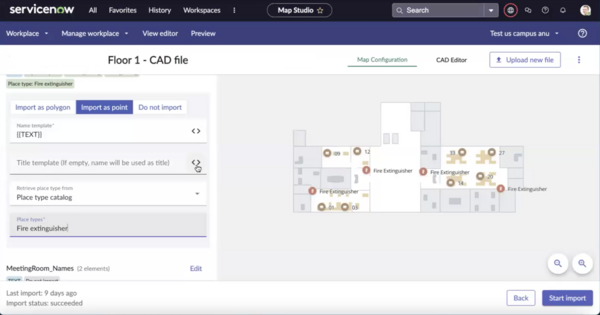

         • Tipos de local : Selecione um apropriado Mapeamento internotipo de local para estilizar e categorizá-lo. Por exemplo: Extintor de incêndio. O tipo de local selecionado é exibido na visualização do editor de CAD.

         • Quando Mapeamento internoOs lugares são integrados com Prestação de serviços no local de trabalho, os lugares são categorizados como sala de reuniões, extintor de incêndio e assim por diante. Com base nessa categorização, você também pode verificar se as salas de reunião são reserváveis.

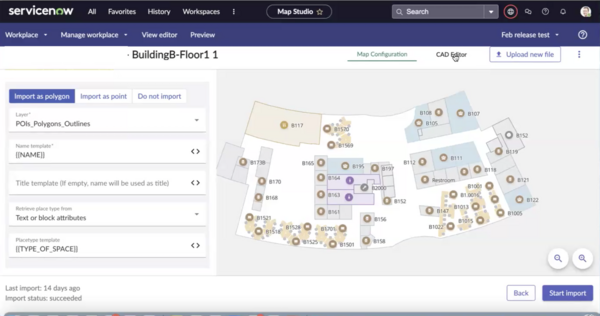

      2. Texto ou Atributos de bloco : Selecione esta opção se quiser recuperar o tipo de local dos atributos Texto ou bloco.
         Nota:

         O nome dos atributos Texto ou Bloco contém as informações do tipo de local. O nome do tipo de local em um arquivo CAD deve ser igual aos nomes do tipo de local no Mapeamento internoCatálogo de tipo de local. Se o nome dos atributos Texto ou Bloco não corresponder ao nome do tipo de local em Mapeamento interno, crie o tipo de local, estilos e ícones em Mapeamento internoTipos de local. Para obter mais informações, consulte Criar Mapeamento internoícones e tipos de local.





      3. Definido manualmente mais tarde : Se os tipos de local forem definidos usando Definido manualmente mais tarde A visualização da Configuração do mapa mostra o local como um tipo de local desconhecido.

         Quando um tipo de local padrão que é definido manualmente é selecionado na visualização do editor de CAD, a mensagem "As informações não estão disponíveis em uma planta baixa, definir manualmente" é exibida.

         O tipo de local é mostrado como Diversos ou tipo desconhecido no Mapeamento internoTabela de tipos de local (Tudo > Mapeamento interno > Tipos de local). O tipo de local indefinido corresponde a um tipo de local diverso na tabela Tipos de local para que ele não seja ignorado durante o processo de sincronização.

         Para atribuir tipos de local manualmente, execute um dos seguintes procedimentos:

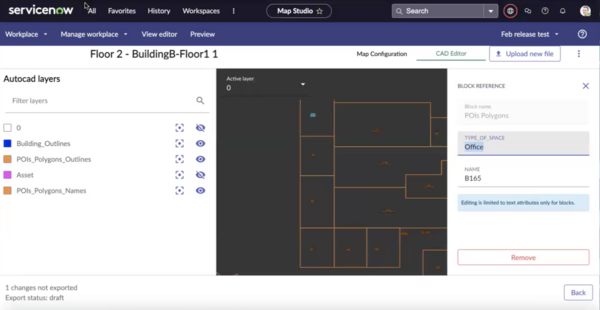

         • Defina os locais manualmente usando o editor de CAD. Selecione o apropriado Camada ativa . Selecione Locais e adicione as informações do tipo de local ao atributo de texto ou bloco, se ele existir.

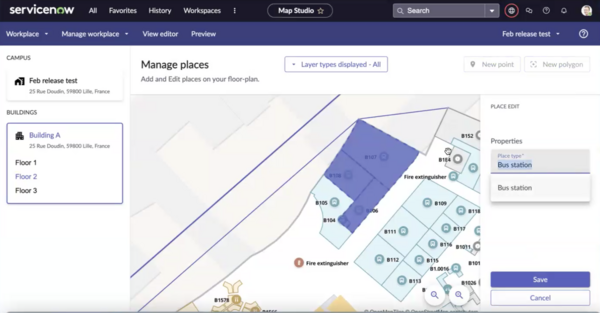

         • Navegue até Mapeamento internoMap Studio Gerenciar local de trabalhoGerenciar locais . Selecione vários locais ou selecione um local usando um laço ou usando a opção de tecla Shift para selecionar os locais necessários. Selecione um apropriado Tipo de local No painel de edição de local. Para obter mais informações, consulte Gerenciar locais.



9. Opcional: Selecione Importar como ponto Para importar um local como um ponto no seu arquivo CAD.
   Nota:

   O texto aparece em vermelho na visualização de Configuração de mapa quando você seleciona Criar como ponto e a forma está ausente.
   1. Selecione as seguintes opções para configurar os tipos de local:
   1. Modelo de nome : Configure o nome do seu modelo.
      1. Selecione TEXTO Se você quiser que o texto ou o nome seja copiado do arquivo CAD.

         A visualização da configuração do mapa mostra o nome no mapa de um local selecionado.

      2. Selecione autocad_entity_handle Para usar um ID exclusivo gerado pelo CAD. Os nomes e identificadores de entidades são exclusivos em um desenho CAD.
   2. Selecione Blocos se você definiu atributos de bloco em sua configuração.
   3. Modelo de título : Selecione TEXTO ou autocad_entity_handle Se você quiser que o texto ou o nome do AutoCAD seja usado.
      Nota:

      Se este campo for deixado em branco, o nome será usado como título (consulte a etapa 6 a).
10. Em Recuperar tipo de local, selecione as seguintes opções:
    1. Catálogo de tipo de local : Opção para aplicar o estilo padrão de mapeamento interno aos tipos de local. O catálogo de tipo de local ou a tabela de tipos de local (Tudo > Mapeamento interno > Tipos de local) contém Mapeamento internotipos de local e estilos padrão.
       • Tipos de local : Selecione um apropriado Mapeamento internotipo de local para estilizar e categorizar locais. Por exemplo: Extintores de incêndio.
       • O tipo de local selecionado é exibido na visualização do editor de CAD.



    2. Texto ou Atributos de bloco : Selecione esta opção se quiser recuperar o tipo de local dos atributos Texto ou bloco.
       Nota:

       O nome dos atributos de texto ou bloco em um arquivo CAD deve ser igual aos nomes do tipo de local no Mapeamento internoCatálogo de tipo de local. Se o nome dos atributos Texto ou Bloco não corresponder ao nome do tipo de local em Mapeamento interno, certifique-se de criar primeiro o tipo de local, os estilos e o ícone em Mapeamento internoe, em seguida, recuperá-lo.
    3. Definido manualmente mais tarde : Se os tipos de local forem definidos usando Definido manualmente mais tarde A visualização da Configuração do mapa mostra o local como um tipo de local desconhecido.

       Quando um tipo de local padrão que é definido manualmente é selecionado na visualização do editor de CAD, a mensagem "As informações não estão disponíveis em uma planta baixa, definir manualmente" é exibida.

       O tipo de local é mostrado como Diversos ou tipo desconhecido no Mapeamento internoTabela de tipos de local (Tudo > Mapeamento interno > Tipos de local). O tipo de local indefinido corresponde a um tipo de local diverso na tabela Tipos de local para que ele não seja ignorado durante o processo de sincronização.

       Para atribuir tipos de local manualmente, execute um dos seguintes procedimentos:

       • Defina os locais manualmente usando o editor de CAD. Selecione o apropriado Camada ativa . Selecione Locais e adicione as informações do tipo de local ao atributo de texto ou bloco, se ele existir.
       • Navegue até Mapeamento internoMap Studio Gerenciar local de trabalhoGerenciar locais . Selecione vários locais ou selecione um local usando um laço ou usando a opção de tecla Shift para selecionar os locais necessários. Selecione um apropriado Tipo de local No painel de edição de local. Para obter mais informações, consulte Gerenciar locais.



11. Para resolver problemas como um polígono ausente, execute as seguintes etapas:
    1. Na visualização da Configuração de mapa, alterne para a guia Editor de CAD.

       Para obter mais informações, consulte Configure objetos CAD usando a guia Editor de CAD.

    2. Selecione o local na visualização do Editor CAD e adicione um polígono ou uma linha ausente.
    3. Volte para a visualização da configuração do mapa.

       Observe que a cápsula de resumo do local mostra o. Importar como polígono destacado em verde e o texto não está destacado em vermelho. O estilo aparece junto com o polígono.
