Diagrammfarben

Diagrammfarben weisen einem Gruppierungs- oder Stapelwert in Berichten eine konsistente Farbe zu. Die Farbe bleibt in Berichten unabhängig von der Reihenfolge der Werte gleich.

Hinweis:

Dieses Thema bezieht sich auf das Reporting in Core-UI. Wenn Ihre Instanz zur Platform Analytics-Experience migriert wird, finden Sie unter Farben in Datenvisualisierungen.

Verwenden von Diagrammfarben in einem Bericht

Diagrammfarben, falls definiert, sind in verfügbar Diagrammfarben Menü auf der Registerkarte „Stil“ des Berichtsdesigners.

Funktionsweise von Diagrammfarben

Wenn eine Datenkategorie in einem Bericht, der Diagrammfarben verwendet, zum ersten Mal angezeigt wird, wird der Tabelle „Diagrammfarben“ [sys_Report_Chart_color] automatisch ein Datensatz hinzugefügt. Die folgenden Felder definieren die Datenkategorie im Datensatz „Diagrammfarben“:

• Datenquelle
• Stapelungs- oder Gruppierungselement
• Elementwert
• Anwendungsbereich

Der Datensatz „Diagrammfarben“ gibt auch eine Farbe an. Wenn automatisch ein Datensatz mit Diagrammfarben erstellt wird, wird die Farbe aus den Datensätzen der UI 14-Farbdefinition [sys_Report_color] zugewiesen. Sie können die Diagrammfarbe bearbeiten, um eine andere Farbdefinition oder einen hexadezimalen Farbcode zu verwenden. Weitere Informationen zum Bearbeiten von Diagrammfarben finden Sie im Abschnitt „Farben für Datenkategorien definieren“.

Hinweis:

• Die Basissystem Enthält mehrere vordefinierte Diagrammfarben. Platform Analytics-Lösungen Kann mehr Diagrammfarben bereitstellen.
• Die UI 14-Farbdefinitionen verwenden die Datavis – qualitative Designfarben aus der Tabelle „UX-Designeigenschaften“ [sys_ux_Theme_property]. Next Experience Muss aktiviert sein, damit diese Farben verwendet werden können. Andernfalls werden die Fallback-Farben aus den Farbdefinitionen verwendet.

Jeder andere Bericht, der Diagrammfarben verwendet und dieselbe Datenkategorie anzeigt, verweist auf denselben Diagrammfarbdatensatz. Da die Berichte auf denselben Datensatz verweisen, werden dieselbe Datenkategorie in derselben Farbe angezeigt. Sie erstellen beispielsweise den ersten Bericht, der Diagrammfarben verwendet und Incidents mit Priorität 1 im globalen Bereich anzeigt. Ein Datensatz mit Diagrammfarben wird automatisch erstellt, um solche Incidents einer Farbe zuzuordnen. Alle anderen Berichte, die Diagrammfarben verwenden und Incidents mit Priorität 1 im globalen Bereich anzeigen, zeigen sie in derselben Farbe an.

Diagrammfarben

Im folgenden Beispiel werden zwei Berichte zu Incidents angezeigt, die nach demselben Feld „Priorität“ gruppiert sind. Beide Berichte verwenden die Diagrammfarben, wie auf der Registerkarte „Stil“ des Berichtsdesigners festgelegt. Die gleichen Werte der Priorität haben die gleiche Farbe, obwohl sie sich in einer anderen Reihenfolge befinden.

Definieren Sie Farben für Datenkategorien

Sie können eine Diagrammfarbe für eine Datenkategorie in Berichten definieren, z. B. Incidents mit kritischer Priorität. Sie können eine vordefinierte Farbe auswählen oder einen Hexadezimalcode angeben.

Vorbereitungen

Erforderliche Rolle: Report_admin.

Prozedur

1. Navigieren zu Alle > Berichte > Administration > Diagrammfarbenan.
2. Klicken Sie auf Neu.

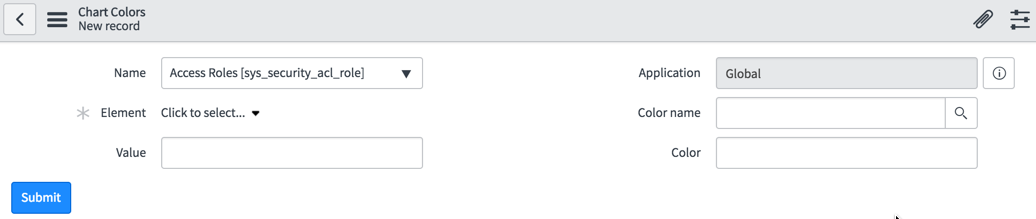

   Abbildung : 1. Neues Diagrammfarben-Formular



3. Füllen Sie die Felder entsprechend aus.

   Tabelle : 1. Neues Diagrammfarben-Formular

   Name	Beschreibung
   Name	Für den Bericht verwendete Tabelle Hinweis: Die Liste zeigt nur Tabellen und Datenbankansichten an, die sind Im selben Umfang Als Datensatz für Diagrammfarben.
   Element	Spaltenname für die ausgewählte Tabelle

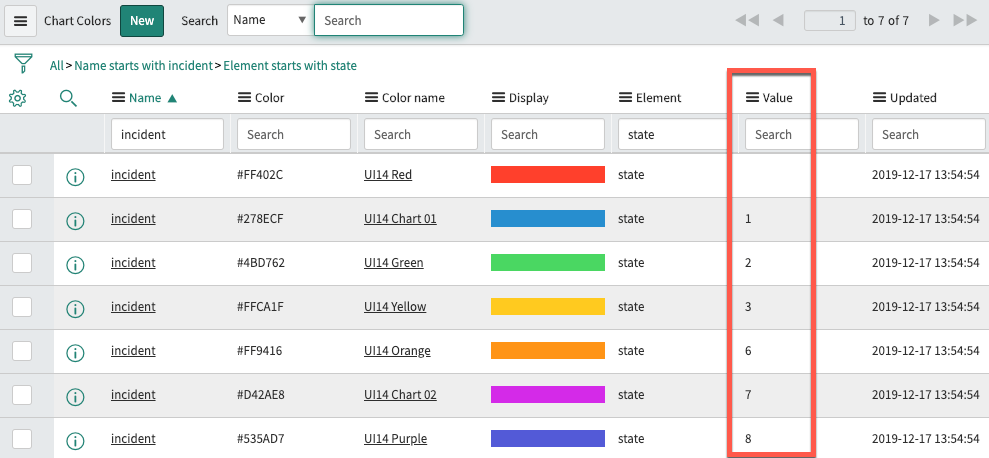

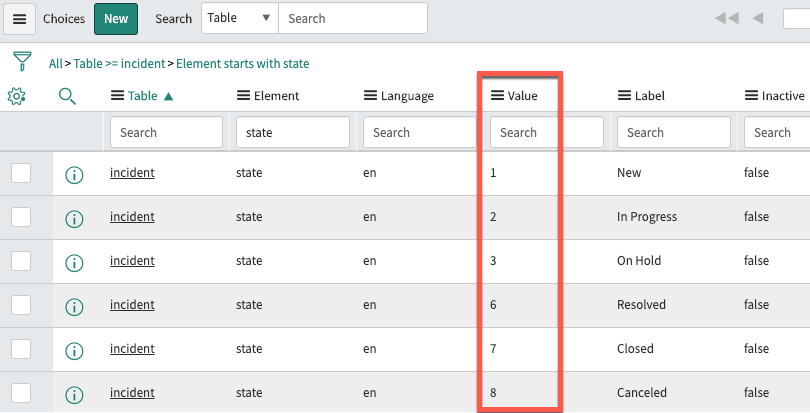

   Wert	Der Wert des Elements, für das die angegebene Farbe gilt. Bei dem Wert wird zwischen Groß- und Kleinschreibung unterschieden. Bei Elementen, die Referenztypfelder sind, ist der Wert die sys_ID des Werts, für den die angegebene Farbe gilt. Das folgende Beispiel zeigt, wie die Werte des Statuselements in Auswahldatensätzen [sys_choice] mit den Werten des Statuselements in Diagrammfarbdatensätzen [sys_Report_Chart_color] übereinstimmen. Informationen zu den verschiedenen Möglichkeiten zum Abrufen der sys_ID eines Datensatzes finden Sie unter Der eindeutige Datensatzbezeichner (sys_ID) .
   Farbname	Farbe, die aus der Tabelle „Farbdefinitionen“ [sys_Report_color] ausgewählt wurde. Wenn Sie eine Farbdefinition auswählen, überschreibt sie die in angegebene Farbe Farbe Feld. Weitere Informationen zu Farbdefinitionen finden Sie unter Definieren Sie Systemfarben für Analytics.
   Farbe	Hexadezimalwert, der zum Angeben einer Farbe verwendet wird, die nicht in der Farbdefinitionstabelle definiert ist. Hinweis: Wenn das Feld Farbname einen Wert enthält, wird das Feld Farbe ignoriert.

4. Klicken Sie auf Absenden.

Ergebnisse

Der in dem Feld Element für die Tabelle in dem Feld Name ausgewählte Wert wird mit der angegebenen Farbe angezeigt.

Die Diagrammfarbe ist jetzt für Berichte in der Tabelle auf der Registerkarte „Stil“ des Berichts-Designers verfügbar.
