Beispiel für Kreisvisualisierung

  • Freigeben Version: Zurich
  • Aktualisiert 31. Juli 2025
  • 5 Minuten Lesedauer

    • Die Kreisdatenvisualisierung verwendet eine Kreisform, um den Anteil oder Prozentsatz verschiedener Kategorien oder Gruppen anzuzeigen. Jeder Teil des Kreises (oder „Segment“) stellt eine andere Kategorie oder Gruppe dar, und die Größe jedes Segments ist proportional zur Größe der Gruppe oder Kategorie, die bzw. die es darstellt.

    Vorbereitungen

    Erforderliche Rolle: Jeder mit Zugriff auf Daten kann eine Visualisierung dieser Daten in jedem Dashboard erstellen, das er bearbeiten kann. Anwender mit der Rolle „itil“, „Report_user“, „admin“ oder „viz_Creator“ können eine Visualisierung in erstellen Visualisierungs-Designer. Wenn Sie eine Visualisierung in erstellen Visualisierungs-Designer, Wird in der Bibliothek gespeichert. Weitere Informationen zum Zugriff finden Sie unter Berichtsansichts-ZugriffskontrolleUnd Platform Analytics-Rollen.

    Warum und wann dieser Vorgang ausgeführt wird

    Verwenden Sie diesen Visualisierungstyp, um den Anteil der Teile anzuzeigen, die ein Ganzes bilden, z. B. die Verteilung von Ausgaben in einem Budget oder die Verteilung von Incidents über Zuweisungsgruppen.

    Prozedur

    1. Führen Sie die ersten Schritte bis aus Erstellen Sie eine Kreis- oder Ringdatenvisualisierung:
      1. Navigieren zu Alle > Platform Analytics > Bibliothek > Datenvisualisierungen, Oder öffnen Sie ein Inline-Dashboard, und wählen Sie aus Bearbeiten .
      2. Wählen Sie Aus Neu .
      3. Wählen Sie den Kreis aus ( Kreisvisualisierungssymbol) Visualisierungstyp.

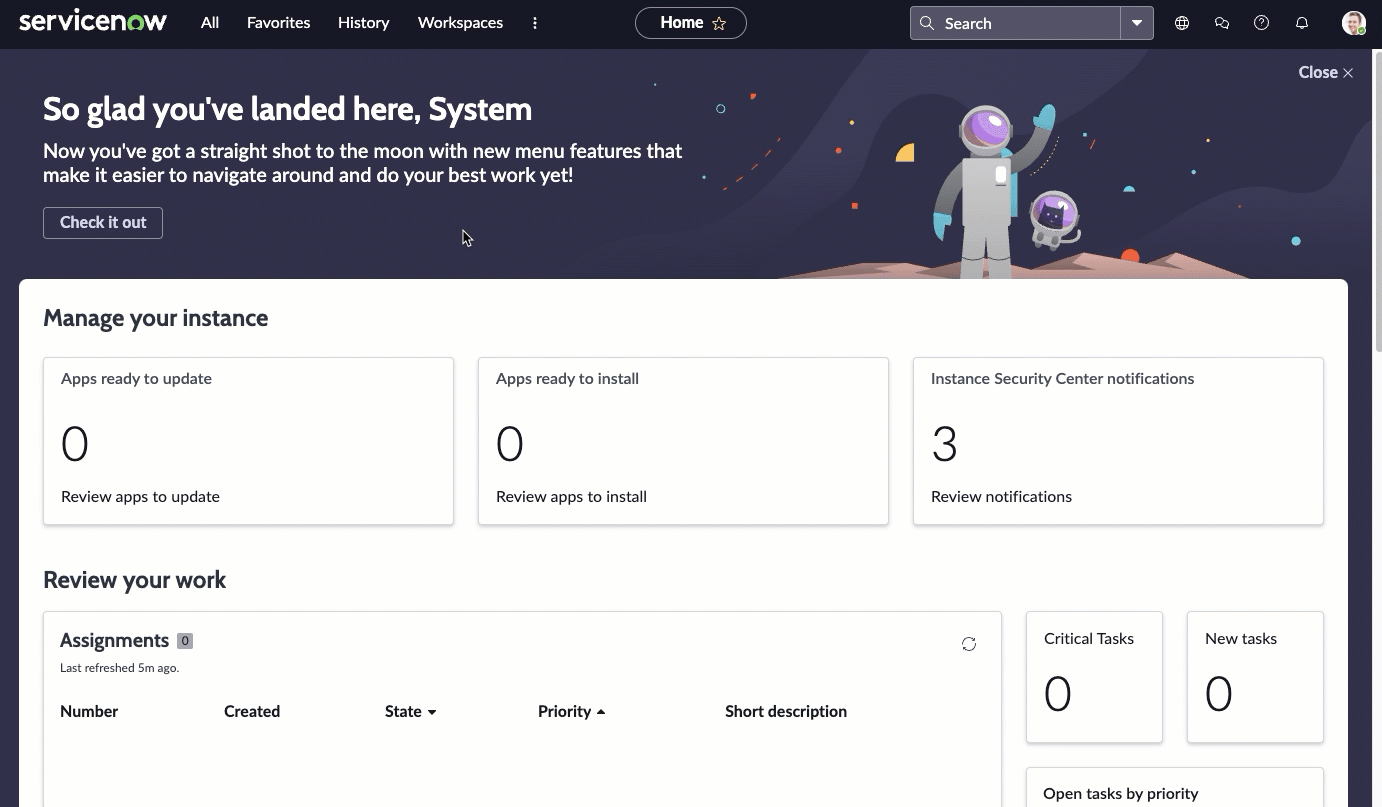

        Animation, die die Auswahl des Arbeitsbereichs- und Visualisierungsdesigners zeigt und die Auswahl zum Erstellen einer Kreisvisualisierung anzeigt
    2. Überspringen Sie zunächst den Header- und Rahmenabschnitt, und wechseln Sie zur Datenquelle.
      1. Wählen Sie Aus Datenquelle hinzufügen .
      2. Wählen Sie die Tabelle „Incident [Incident]“ aus.
      3. Da diese Visualisierung offene Incidents anzeigt, fügen wir die Bedingung „Incidents.Offen“ im Abschnitt „Filter“ hinzu.
        Wenn dieser Filter ausgewählt ist, zeigt die Visualisierung nur die Anzahl der aktiven Incidents an.
      4. Wahlweise: Wählen Sie Aus Ausführen Um eine Vorschau der Datensätze anzuzeigen, auf denen die Visualisierung basiert.
      5. Wählen Sie Aus Fügen Sie diese Quelle hinzu .
      Eine Kreisvisualisierung mit dem aktuellen Wert der ausgewählten Daten wird in angezeigt Visualisierungs-Designer. Da die einzigen Informationen, die Sie angegeben haben, darin besteht, dass die Visualisierung aktive Incidents darstellt, werden nur zwei Keile für „aktiv = wahr“ und „aktiv = falsch“ angezeigt. Sie fügen Priorität und Zuweisungsgruppe in Schritt 4 hinzu.

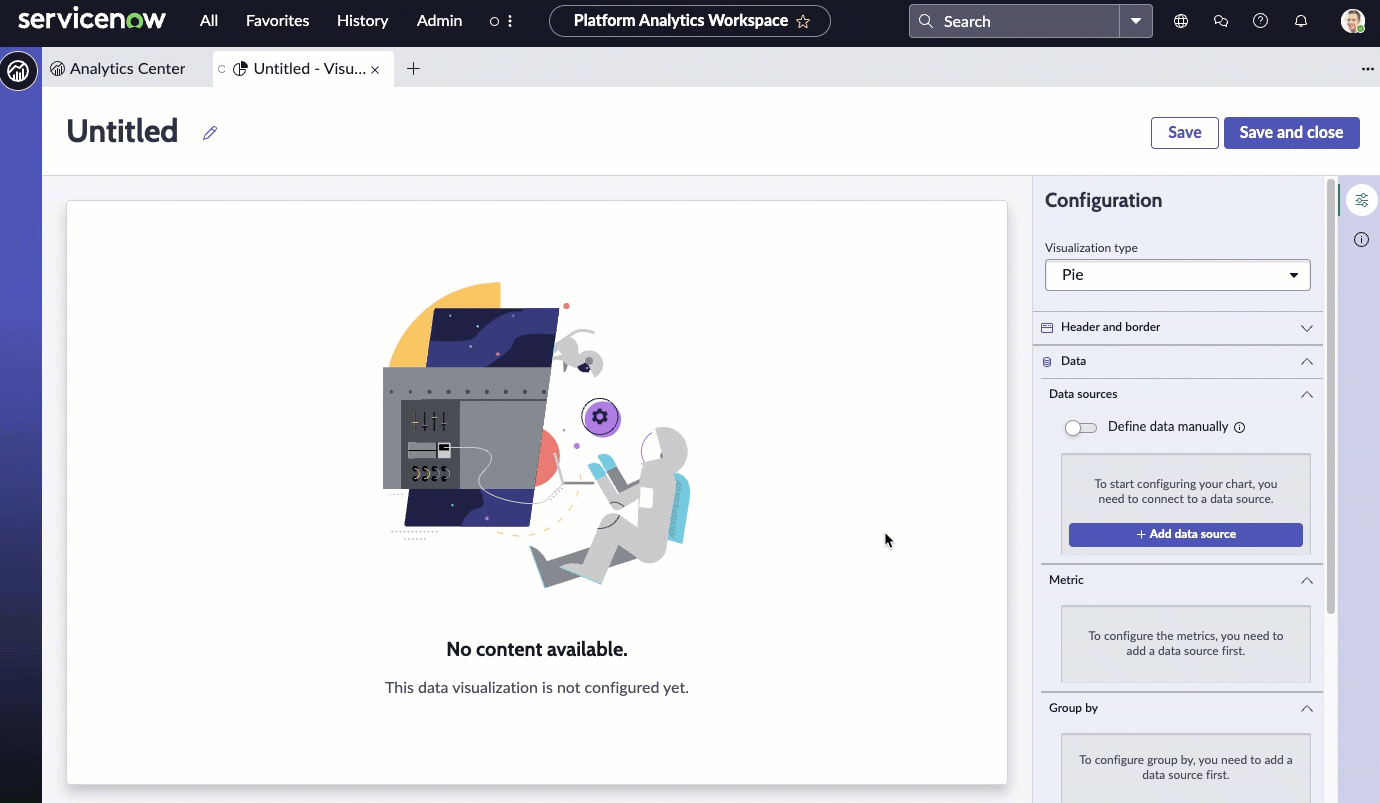

      Animation mit Auswahl der Datenquelle, Anwendung des Filters und Ergebnis
    3. Jetzt, da Sie die Visualisierung sehen können, fügen wir einen Kontext für den Anwender hinzu.
      1. Erweitern Sie den Abschnitt Header und Rahmen.
      2. Wählen Sie Aus Header anzeigen Und geben Sie den Titel an Offene Incidents: Zuweisungsgruppe .
        Wenn Header anzeigen Ist ausgewählt, können Sie einen Titel und eine Beschreibung hinzufügen. Der Diagrammtitel ist nicht unbedingt mit dem Visualisierungsnamen identisch. Der Visualisierungsname identifiziert es in Visualisierungs-Designer Und in einer Liste. Der Diagrammtitel wird in der Visualisierung angezeigt.
      3. Geben Sie eine Beschreibung der Visualisierung ein: Offene Incidents aller Prioritäten nach Zuweisungsgruppe .
        Die Beschreibungs- und Titelfelder sind nicht erforderlich, diese Informationen erleichtern jedoch das Verständnis der Visualisierung in einem Dashboard und die Identifizierung in einer Liste.
      4. Wählen Sie Aus Speichern Und geben Sie dem Bericht den Titel Kreis: Offene Incidents .
    4. Überspringen Sie den Abschnitt „Metrik“.
    5. Fügen Sie „Gruppieren nach“ hinzu, um die Informationen in der Visualisierung zu differenzieren.
      Wählen Sie unter Gruppieren nach die Option aus Aktiv Und ändern Sie die Gruppierung in Zuweisungsgruppe .
    6. Wählen Sie unter Sortierung das Feld aus, nach dem sortiert werden soll, und die Reihenfolge der Sortierung.
      1. Wählen Sie aus, nach welcher Sortierung vorzunehmen ist Name .
      2. Wählen Sie Aus Aufsteigend Für die Sortierreihenfolge.

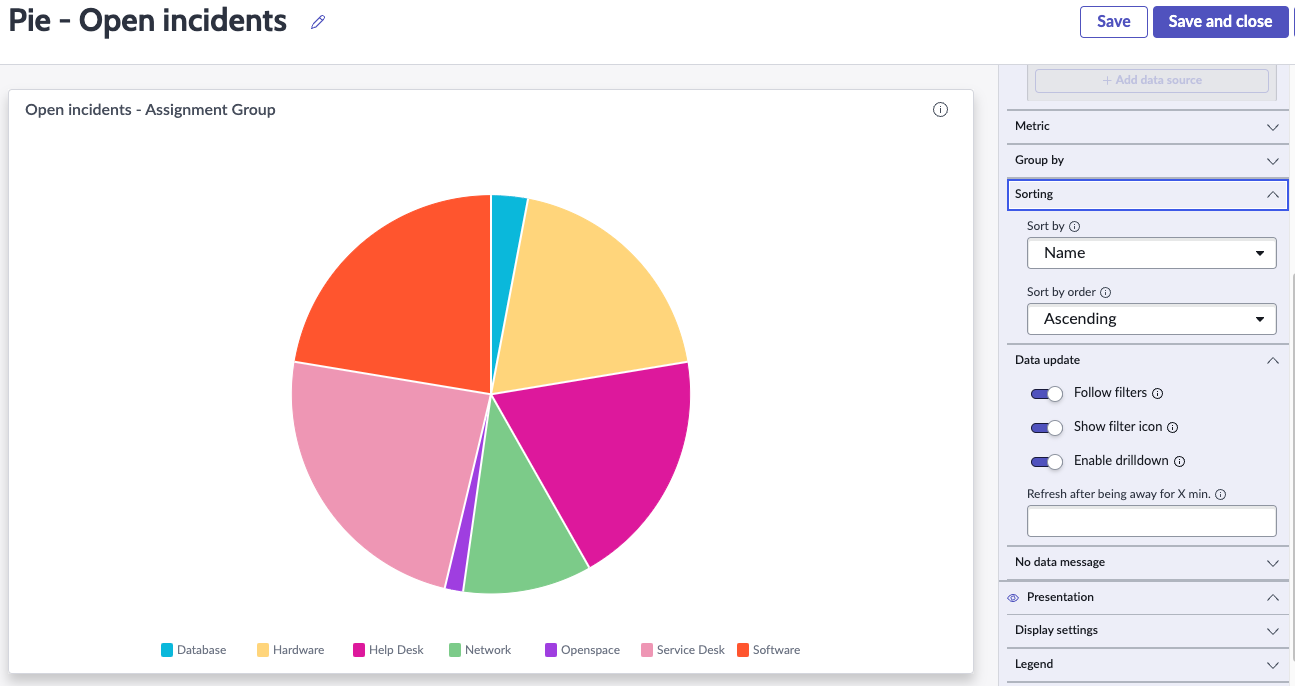

        Die Segmente werden nach dem Zuweisungsgruppennamen sortiert, beginnend mit Datenbank, Hardware usw.Kreisbericht zu offenen Incidents, sortiert nach Zuweisungsgruppe
    7. Konfigurieren Sie unter „Datenaktualisierung“, wie die Zielgruppe mit der Visualisierung interagiert.
      1. Wählen Sie Aus Filter verfolgen .
        Mit dieser Option kann die Visualisierung interaktiven Filtern in den Dashboards folgen, in denen sie platziert wird, die auf derselben Tabelle basieren.
      2. Wählen Sie Aus Filtersymbol anzeigen Zum Anzeigen der Anzahl der auf die Visualisierung angewendeten Filter.
        Wenn Dashboard-Filter beispielsweise den Wert der Visualisierung einschränken, gibt das Symbol an, dass die Anzahl der offenen Incidents angezeigt wird, die den Filtern entsprechen. Sie können dann überprüfen, welche Filter aktiv sind.
      3. Wählen Sie Aus Aktivieren Sie den Drilldown Damit Betrachter zu relevanten Informationen navigieren können, indem sie einen Datenpunkt im Diagramm auswählen.
        Einige Visualisierungen führen nur einen Drilldown zur Liste der zugehörigen Daten durch. Tabellendaten werden im Allgemeinen durch Zugriffssteuerungslisten (ACLs) eingeschränkt, und Betrachter sehen möglicherweise nicht alle zugehörigen Datensätze.

        Diese Steuerung spiegelt sich wider Diagramminteraktion zulassen . Unter Diagramminteraktion können Sie auch das Ziel des Drilldowns auswählen.

    8. Wählen Sie aus, wie angezeigt werden soll, was die Keile im Kreis beschreiben.
      • Legende Anzeigen Gibt Beispiele für die Farbcodierung für jeden Wert in der Visualisierung an. Sie können auswählen, ob die Legende angezeigt werden soll, wo sie platziert werden soll und wie viel angezeigt werden soll. Die ideale Platzierung hängt von der Größe des Containers in einem Dashboard ab. Wenn Sie mehr horizontalen Platz haben, platzieren Sie die Legende links oder rechts. Wenn Sie mehr vertikalen Platz haben, platzieren Sie ihn darüber oder darunter.
      • Datenbezeichnungen anzeigen Fügt die Bezeichnungs- und Wertinformationen neben den Segmenten der Visualisierung hinzu.
      1. Wählen Sie Aus Legende anzeigen Zum Aktivieren von Legendenoptionen.
      2. Wählen Sie Aus Legendenwert anzeigen .
        Mit dieser Option wird die Zahl hinzugefügt, die der Metrik zugeordnet ist. In diesem Fall wird den Incidents, die dem zugewiesen sind, 7 hinzugefügt Netzwerk Zuweisungsgruppe, da dies die Anzahl der Netzwerk-Incidents ist.
      3. Wählen Sie Aus Wert in derselben Zeile anzeigen Dient zum Beibehalten des Werts mit dem Zuweisungsgruppennamen.
      4. Wählen Sie Aus Legendenprozentsatz anzeigen Um weitere Informationen zum Wert bereitzustellen.
      5. Spielen Sie damit, wo die Legende über der Visualisierung platziert werden soll.
        Sie können die Legende über, unter oder rechts oder links von der Visualisierung platzieren.
      6. Wählen Sie die Mitte aus Horizontale Ausrichtung .
        Die horizontale Ausrichtung ist nicht verfügbar, wenn Sie die Legende rechts oder links von der Visualisierung platzieren. Start und Ende Verschieben Sie die Legende nach links oder rechts von der Visualisierung. (Start und Ende sind rechts und links für Sprachen, die von rechts nach links lesen.)
      7. Ändern Sie die maximale Breite des Legendenelements, um diesen Werten mehr oder weniger Platz zu geben.

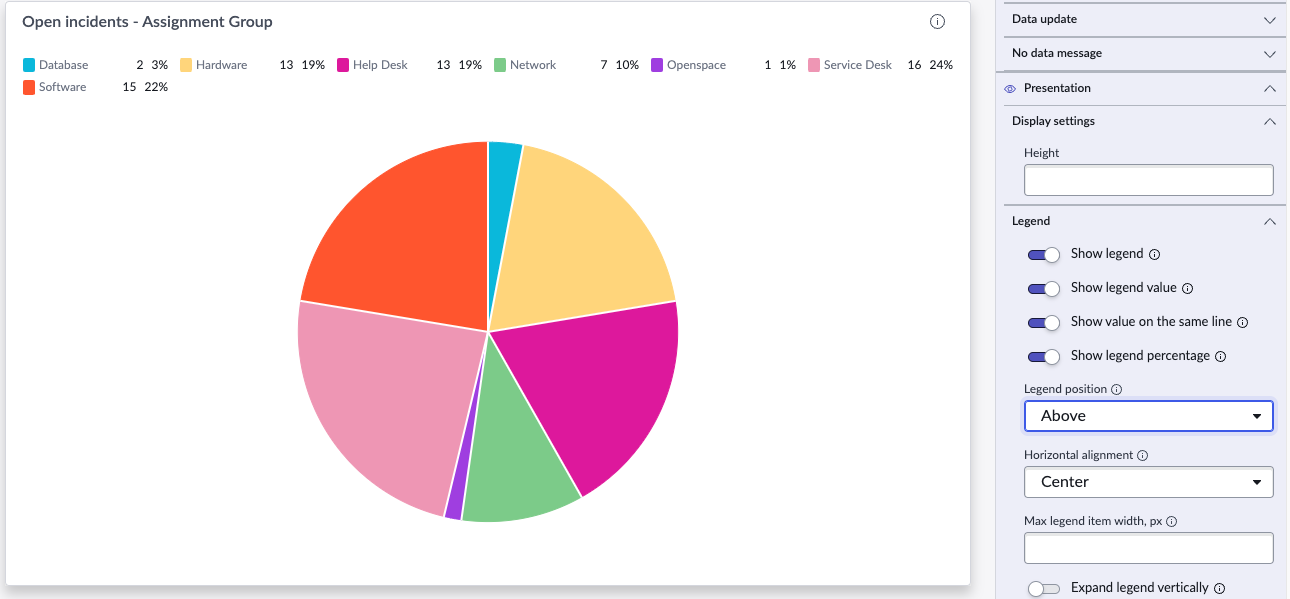

        Offene Incidents nach Zuweisungsgruppen-Kreisvisualisierung mit Legende, die Wert- und Prozentoptionen anzeigt
    9. Löschen Legende anzeigen Und wählen Sie aus Datenbezeichnungen anzeigen .
      1. Wählen Sie aus Datenbezeichnungstyp .
        Sie können einen Wert auswählen, um die Zahl neben der Bezeichnung anzuzeigen, einen Prozentsatz, um den der Wert darstellt, oder einen Wert und einen Prozentsatz, um beide anzuzeigen.
      2. Ändern Sie die maximale Bezeichnungsgröße in 50 .
        Die Bezeichnungen werden in zusätzliche Zeilen umgebrochen. Der Abschneidungstyp macht keinen Unterschied, da die Bezeichnungen umschlossen sind.
      3. Löschen Sie Bezeichnungen umbrechen Option.
        Wenn Sie den Abschneidungstyp ändern, können Sie sehen, dass dieses Ende die Enden der längeren Bezeichnungen durch drei Punkte ersetzt. Wählen Sie Start aus, und die drei Punkte ersetzen den ersten Teil der längeren Bezeichnungen. Und das Gleiche geschieht, wenn Sie „Mitte“ auswählen.
    10. Wählen Sie aus Standard Farbtyp für die Visualisierung.
      • Standard Wendet die Farben an, die Ihrem UX-Design zugeordnet sind.
      • Farbpalette Verwendet Farbtöne derselben Farbe, z. B. blau hell nach dunkel.
      • Festes Element Gibt die gleiche Farbe für jedes Element an, z. B. Hardware-Incidents. Alle Datenvisualisierungen, die feste Elementfarben verwenden, zeigen dasselbe Element in derselben Farbe.

    Ergebnisse

    Sie haben eine Kreisvisualisierung erstellt, die nach einem Wert gruppiert ist. Sie haben auch die Bezeichnung, Legende und Farben der Visualisierung konfiguriert.
