Beispiel für horizontale Balkenvisualisierung

  • Freigeben Version: Zurich
  • Aktualisiert 31. Juli 2025
  • 7 Minuten Lesedauer

    • Mit Visualisierungen horizontaler Balken können Sie die Vergleichsgröße oder -Häufigkeit verschiedener Kategorien oder Gruppen anzeigen, z. B. Incident-Priorität oder Vertriebsgruppe. Sie können auch einer Balkenvisualisierung, z. B. der Zuweisungsgruppe, eine Gruppierung oder ein Stapeln nach hinzufügen.

    Vorbereitungen

    Erforderliche Rolle: Jeder mit Zugriff auf Daten kann eine Visualisierung dieser Daten in jedem Dashboard erstellen, das er bearbeiten kann. Anwender mit der Rolle „itil“, „Report_user“, „admin“ oder „viz_Creator“ können eine Visualisierung in erstellen Visualisierungs-Designer. Wenn Sie eine Visualisierung in erstellen Visualisierungs-Designer, Wird in der Bibliothek gespeichert. Weitere Informationen zum Zugriff finden Sie unter Berichtsansichts-ZugriffskontrolleUnd Platform Analytics-Rollen.

    Warum und wann dieser Vorgang ausgeführt wird

    Verwenden Sie den Visualisierungstyp für horizontale Balken, um verschiedene Kategorien oder Gruppen zu vergleichen und die Verteilung eines Datensatzes deutlich anzuzeigen. In diesem Beispiel zeigen Sie Incidents nach Priorität an und stapeln sie nach Zuweisungsgruppe.

    Prozedur

    1. Führen Sie die ersten Schritte bis aus Erstellen Sie eine horizontale oder vertikale Balkendatenvisualisierung:
      1. Navigieren zu Alle > Platform Analytics > Bibliothek > Datenvisualisierungen, Oder öffnen Sie ein Inline-Dashboard, und wählen Sie aus Bearbeiten .
      2. Wählen Sie Aus Neu .
      3. Wählen Sie den horizontalen Balken aus ( Symbol für horizontalen Balken) Visualisierungstyp.

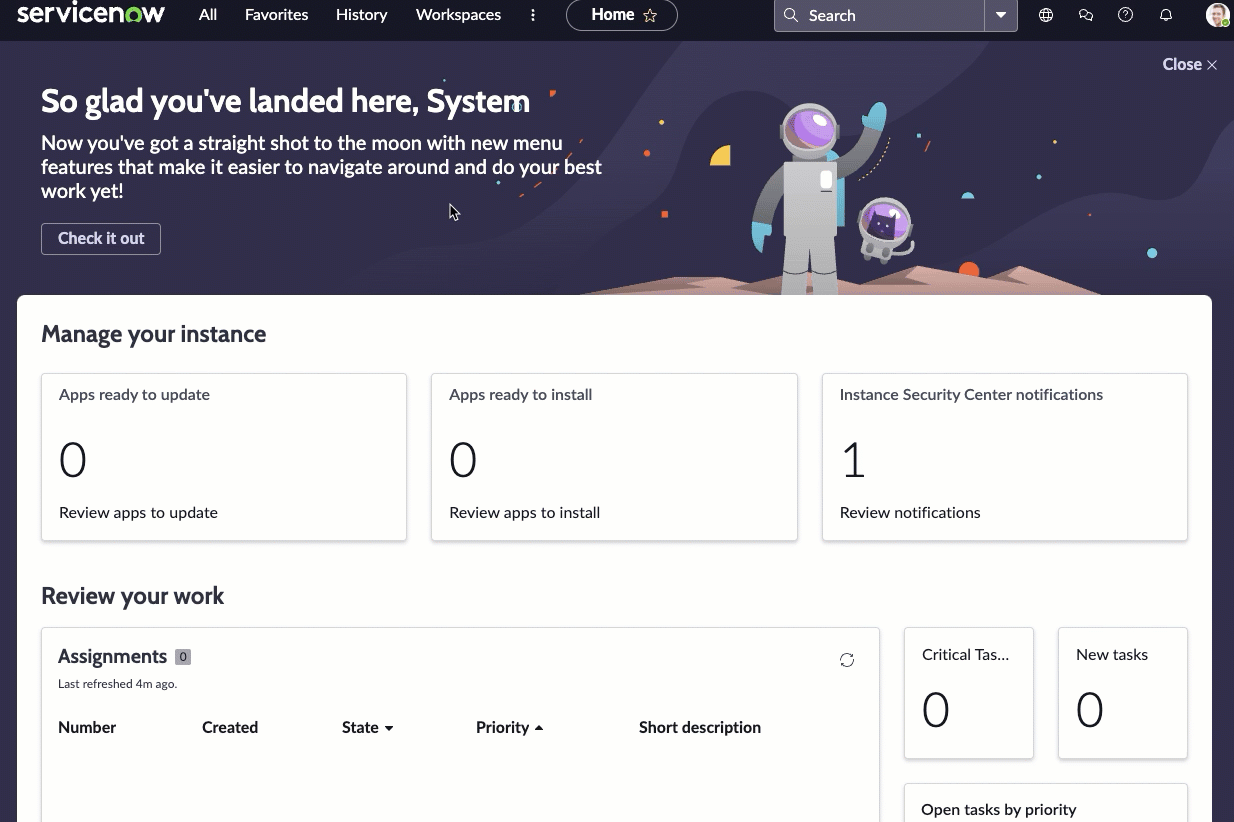

        Animation, die die Auswahl des Arbeitsbereichs- und Visualisierungsdesigners zeigt und die Auswahl zum Erstellen einer horizontalen Balkenvisualisierung anzeigt
    2. Überspringen Sie zunächst den Header- und Rahmenabschnitt, und wechseln Sie zur Datenquelle.
      1. Wählen Sie Aus Datenquelle hinzufügen .
      2. Wählen Sie die Tabelle „Incident [Incident]“ aus.
      3. Da diese Visualisierung offene Incidents anzeigt, fügen wir die Bedingung „Incidents.Offen“ im Abschnitt „Filter“ hinzu.
        Wenn dieser Filter ausgewählt ist, zeigt die Visualisierung nur die Anzahl der aktiven Incidents an.
      4. Wahlweise: Wählen Sie Aus Ausführen Um eine Vorschau der Datensätze anzuzeigen, auf denen die Visualisierung basiert.
      5. Wählen Sie Aus Fügen Sie diese Quelle hinzu .
      Eine horizontale Balkendatenvisualisierung mit dem aktuellen Wert der ausgewählten Daten wird in angezeigt Visualisierungs-Designer. Da die einzigen Informationen, die Sie angegeben haben, darin besteht, dass die Visualisierung aktive Incidents darstellt, wird nur ein einzelner Block angezeigt. Sie fügen Priorität und Zuweisungsgruppe in Schritt 4 hinzu.

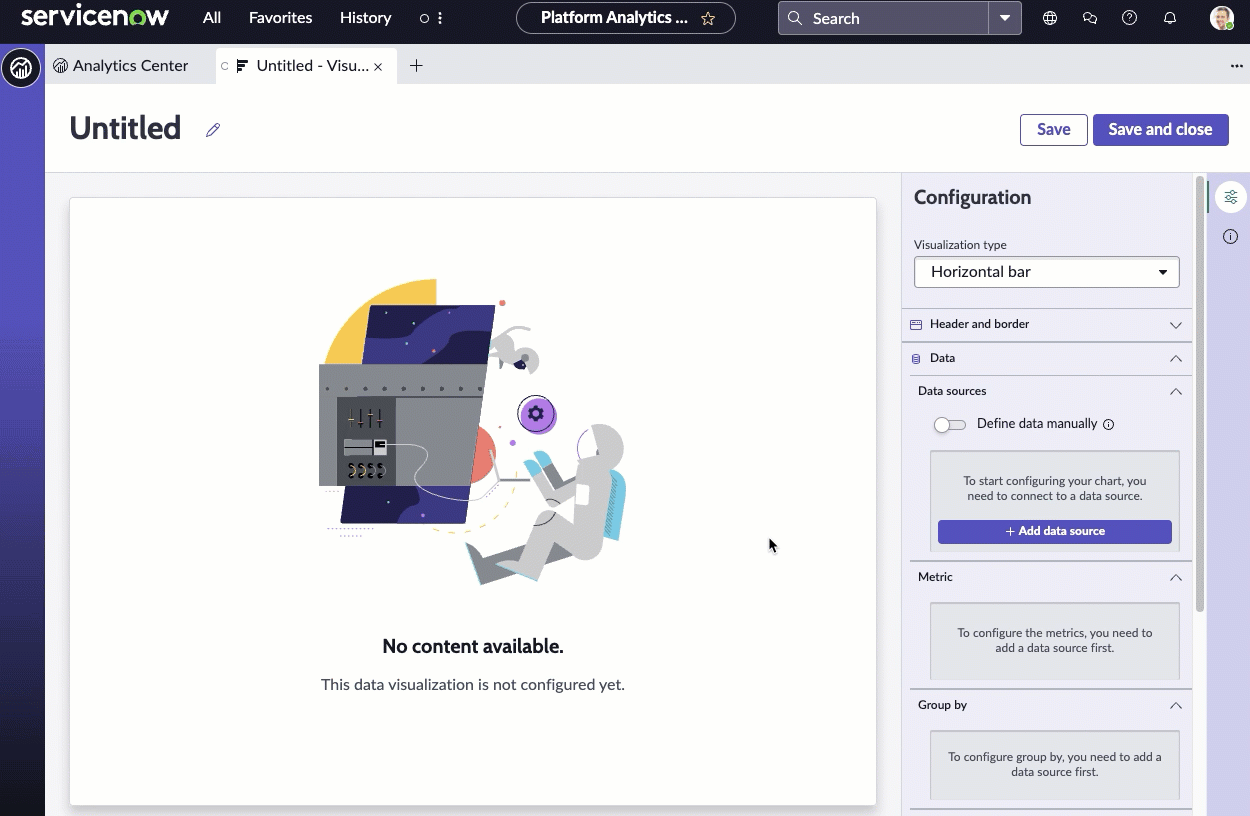

      Animation mit Auswahl der Datenquelle, Anwendung des Filters und Ergebnis
    3. Jetzt, da Sie die Visualisierung sehen können, fügen wir einen Kontext für den Anwender hinzu.
      1. Erweitern Sie den Abschnitt Header und Rahmen.
      2. Wählen Sie Aus Header anzeigen Und geben Sie den Titel an Anzahl der offenen Incidents – Priorität und Zuweisungsgruppe .
        Wenn Header anzeigen Ist ausgewählt, können Sie einen Titel und eine Beschreibung hinzufügen. Der Diagrammtitel ist nicht unbedingt mit dem Visualisierungsnamen identisch. Der Visualisierungsname identifiziert es in Visualisierungs-Designer Und in einer Liste. Der Diagrammtitel wird in der Visualisierung angezeigt.
      3. Geben Sie eine Beschreibung der Visualisierung ein: Anzahl der offenen Incidents aller Prioritäten, gruppiert nach Zuweisungsgruppe .
        Die Beschreibungs- und Titelfelder sind nicht erforderlich, diese Informationen erleichtern jedoch das Verständnis der Visualisierung in einem Dashboard und die Identifizierung in einer Liste.
      4. Wählen Sie Aus Speichern Und geben Sie dem Bericht den Titel Horizontaler Balken: Offene Incidents .
    4. Überspringen Sie den Abschnitt „Metrik“.
    5. Fügen Sie „Gruppieren nach“ hinzu, um die Informationen in der Visualisierung zu differenzieren.
      Wählen Sie unter Gruppieren nach die Option aus Aktiv Und ändern Sie die Gruppierung in Priorität .
    6. Wählen Sie unter Sortierung das Feld aus, nach dem sortiert werden soll, und die Reihenfolge der Sortierung.
      1. Wählen Sie aus, nach welcher Sortierung vorzunehmen ist Name .
        Die Prioritätsnamen beginnen jeweils mit einer Zahl, sodass die Balken 1 – Kritisch, 2 – hoch usw. sind.
      2. Wählen Sie Aus Aufsteigend Für die Sortierreihenfolge.

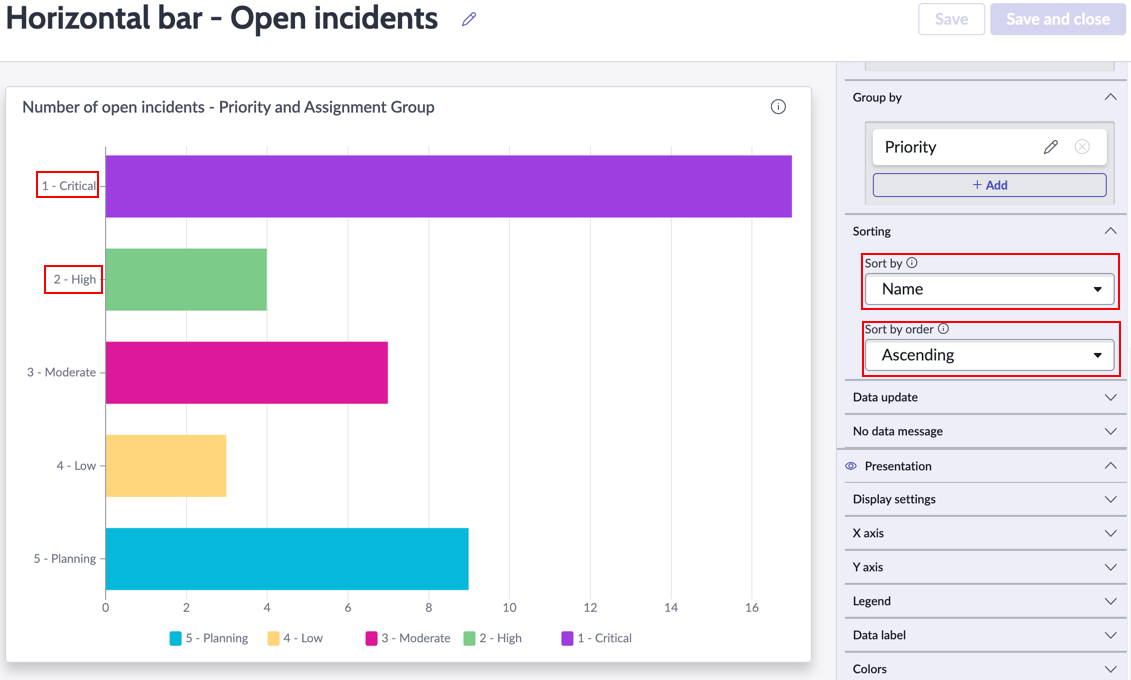

        Die Balken werden oben mit 1 – Kritisch geordnet, gefolgt von 2 – hoch, 3 – Mittel usw.Horizontaler Balkenbericht, sortiert nach Name in aufsteigender Reihenfolge
    7. Konfigurieren Sie unter „Datenaktualisierung“, wie die Zielgruppe mit der Visualisierung interagiert.
      1. Wählen Sie Aus Filter verfolgen .
        Mit dieser Option kann die Visualisierung interaktiven Filtern in den Dashboards folgen, in denen sie platziert wird, die auf derselben Tabelle basieren.
      2. Wählen Sie Aus Filtersymbol anzeigen Zum Anzeigen der Anzahl der auf die Visualisierung angewendeten Filter.
        Wenn Dashboard-Filter beispielsweise den Wert der Visualisierung einschränken, gibt das Symbol an, dass die Anzahl der offenen Incidents angezeigt wird, die den Filtern entsprechen. Sie können dann überprüfen, welche Filter aktiv sind.
      3. Wählen Sie Aus Aktivieren Sie den Drilldown Damit Betrachter zu relevanten Informationen navigieren können, indem sie einen Datenpunkt im Diagramm auswählen.
        Einige Visualisierungen führen nur einen Drilldown zur Liste der zugehörigen Daten durch. Tabellendaten werden im Allgemeinen durch Zugriffssteuerungslisten (ACLs) eingeschränkt, und Betrachter sehen möglicherweise nicht alle zugehörigen Datensätze.

        Diese Steuerung spiegelt sich wider Diagramminteraktion zulassen . Unter Diagramminteraktion können Sie auch das Ziel des Drilldowns auswählen.

    8. Konfigurieren Sie die X-Achse.
      Sie können mehrere Optionen angeben, darunter den Text auf der Achse, den Wertebereich und die Achsenposition. Sie können sogar auswählen Achse ausblenden Wenn Sie die Achse und ihre Werte ausblenden und nur die Vergleichsgrößen der Balken anzeigen möchten.
      1. Sie können der X-Achse den Titel geben Offene Incidents , Diese Informationen befinden sich jedoch bereits im Titel der Visualisierung, lassen Sie sie also leer.
      2. Behalten Sie den Standardwert 0 für die Achsenbereiche bei Von Wert.
        Es gibt Fälle, in denen ein größerer Wert sinnvoll ist, aber der Nachteil ist, dass die relativen Größen der Balken weniger genau werden und irreführend sein können.
      3. Behalten Sie den Standardwert für den Achsenbereich leer Bis Wert.
        Wenn dieser Wert leer ist, ist der höchste Wert im Bereich mit dem höchsten Wert des größten Balkens in der Visualisierung identisch. In diesem Beispiel ist dieser Wert 17.
      4. Die Optionen Raster und Achsenstil anzeigen sind geringfügige ästhetische Änderungen, die Sie an Ihre eigenen Einstellungen anpassen können.
        Wählen Sie in diesem Beispiel aus Keine Teilstriche Da sie das angezeigte Raster erweitern.

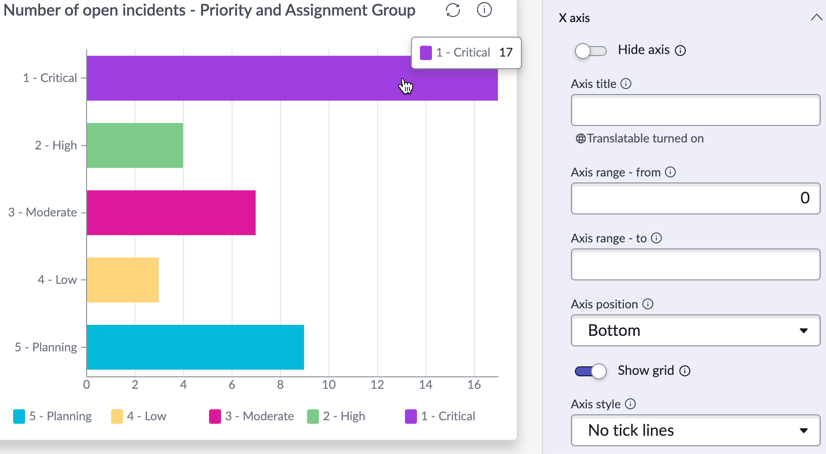

        Horizontale Balkenvisualisierung mit X-Achsenoptionen
    9. Konfigurieren Sie die Y-Achse.
      Die Y-Achsenkonfiguration adressiert, wie die Bezeichnungen für die vertikale Achse angezeigt werden. In diesem Beispiel haben Sie relativ kurze Bezeichnungen. Wenn die maximale Bezeichnungsgröße jedoch kleiner als die Bezeichnungen ist, können Sie den Bezeichnungstext kürzen oder umbrechen. Sie können den Text am Anfang der Bezeichnung oder am Ende kürzen
      1. Sie können der Y-Achse den Titel geben Priorität , Diese Informationen befinden sich jedoch bereits im Titel der Visualisierung, lassen Sie sie also leer.
      2. Wählen Sie Aus Bezeichnungen umbrechen .

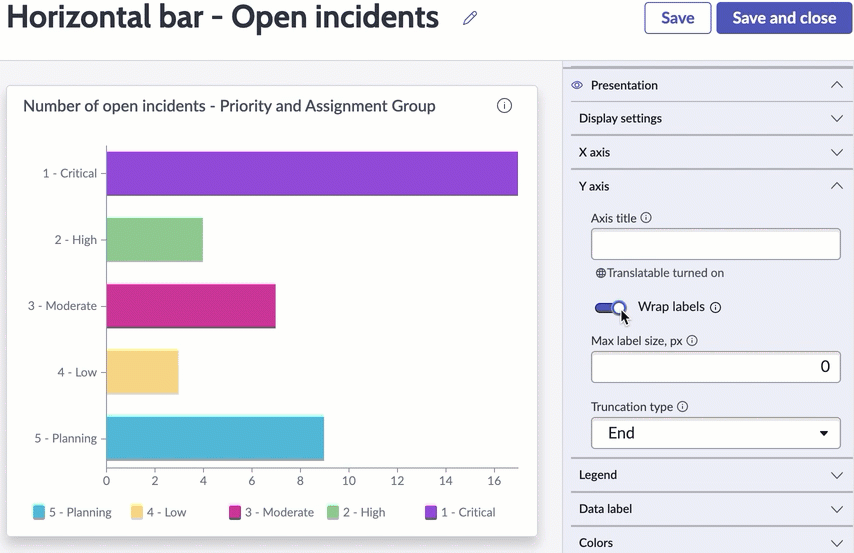

        Sie sehen keine Änderung in der Anzeige der Bezeichnung, da die maximale Bezeichnungsgröße von 0 bedeutet, dass die größte Bezeichnung die Größe bestimmt.
      3. Ändern Sie die maximale Bezeichnungsgröße in 50 .
        Die Bezeichnungen werden in zusätzliche Zeilen umgebrochen. Der Abschneidungstyp macht keinen Unterschied, da die Bezeichnungen umschlossen sind.
      4. Löschen Sie Bezeichnungen umbrechen Option.
        Wenn Sie den Abschneidungstyp ändern, können Sie sehen, dass dieses Ende die Enden der längeren Bezeichnungen durch drei Punkte ersetzt. Wählen Sie Start aus, und die drei Punkte ersetzen den ersten Teil der längeren Bezeichnungen. Und das Gleiche geschieht, wenn Sie „Mitte“ auswählen.Animation mit Y-Achsenoptionen
    10. Konfigurieren Sie die Legende der Visualisierung.
      Die Legende enthält Beispiele für die Farbcodierung für jeden Wert auf der Y-Achse. Sie können auswählen, ob die Legende angezeigt werden soll, wo sie platziert werden soll und wie viel angezeigt werden soll. Die ideale Platzierung hängt von der Größe des Containers in einem Dashboard ab. Wenn Sie mehr horizontalen Platz haben, platzieren Sie die Legende links oder rechts. Wenn Sie mehr vertikalen Platz haben, platzieren Sie ihn darüber oder darunter.
      1. Wählen Sie Aus Legende anzeigen Und Legendenwert anzeigen .
        Legendenwert anzeigen Fügt die Zahl hinzu, die der Metrik zugeordnet ist. In diesem Fall wird 17 zu hinzugefügt 1: Kritisch Incidents, da dies die Anzahl der kritischen Incidents ist. Alternativ können Sie wählen Datenbezeichnungen anzeigen (Im Abschnitt „Datenbezeichnung“), um diesen Wert auf der Leiste selbst zu platzieren.
      2. Platzieren Sie die Legende über der Visualisierung.
        Sie können die Legende über, unter oder rechts oder links von der Visualisierung platzieren.
      3. Wählen Sie die Mitte aus Horizontale Ausrichtung .
        Start und Ende Verschieben Sie die Legende nach links oder rechts von der Visualisierung. (Start und Ende sind rechts und links für Sprachen, die von rechts nach links lesen.)
      4. Ändern Sie die maximale Breite des Legendenelements, um diesen Werten mehr oder weniger Platz zu geben.
      5. Erweitern Sie die Legende vertikal Stellt der Legende zusätzliche Zeilen bereit, damit Anwender nicht über die standardmäßigen zwei Zeilen hinaus scrollen müssen.
        In diesem Beispiel benötigen Sie nur eine Zeile für die fünf Incident-Prioritäten. In einer Visualisierung mit Balken für 15 oder 20 verschiedene Regionen oder Zuweisungsgruppen möchten Sie in der Legende mehr ohne Bildlaufleiste anzeigen.
    11. Fügen Sie eine zusätzliche Gruppierung nach hinzu, um weitere Informationen in der Visualisierung bereitzustellen.
      Denken Sie daran, dass Sie diese Visualisierung genannt haben Anzahl der offenen Incidents – Priorität und Zuweisungsgruppe . Fügen Sie die Zuweisungsgruppe hinzu.
      1. Wählen Sie unter Gruppieren nach die Option aus + Hinzufügen , Wählen Sie aus Zuweisungsgruppe , Und auswählen Anwenden .

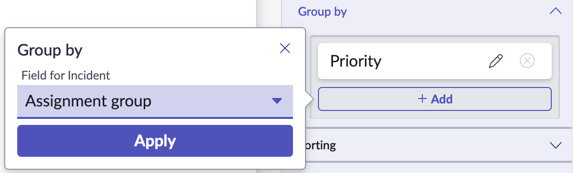

        Option „zusätzliche Gruppierung nach“ mit ausgewählter Zuweisungsgruppe.
      2. Zeigen Sie die Datenbezeichnungen in der Mitte an.
        Mit der zusätzlichen Gruppierung nach haben Sie gestapelte Werte: Zuweisungsgruppe oben auf Priorität. Sie können den Datenwert als individuelle Anzahl von Incidents pro Zuweisungsgruppe, als kumulativen Wert (jedes Segment wurde zum vorherigen Wert hinzugefügt) oder einfach die Gesamtzahl anzeigen. Wählen Sie „einzeln“ aus, um den Wert jedes Segments anzuzeigen.
      3. Blenden Sie die X-Achse aus.
        Da Sie jedem Segment die Werte hinzugefügt haben, sind die Werte auf der Achse redundant.

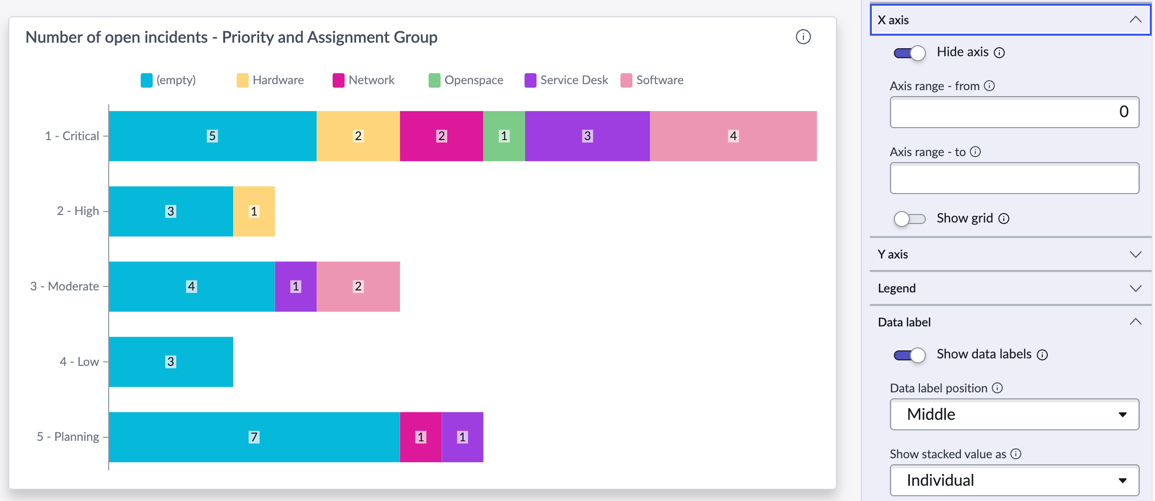

        Incidents gruppiert nach Priorität und Zuweisungsgruppe mit Datenbezeichnungen für jedes Segment
    12. Wählen Sie aus Standard Farbtyp für die Visualisierung.
      • Standard Wendet die Farben an, die Ihrem UX-Design zugeordnet sind.
      • Farbpalette Verwendet Farbtöne derselben Farbe, z. B. blau hell nach dunkel.

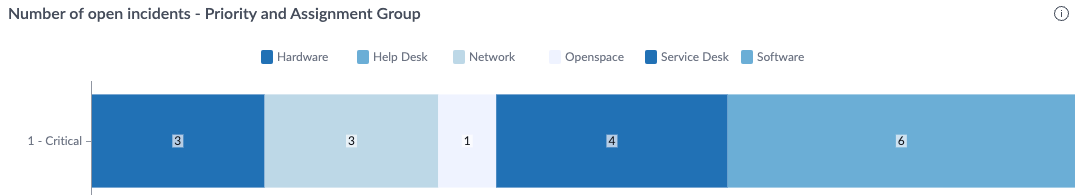

        Offene kritische Incidents mit angewendeter blauer Palette
      • Festes Element Gibt die gleiche Farbe für jedes Element an, z. B. Hardware-Incidents. Alle Datenvisualisierungen, die feste Elementfarben verwenden, zeigen dasselbe Element in derselben Farbe.

    Ergebnisse

    Sie haben eine horizontale Balkenvisualisierung erstellt, die in zwei Feldern gruppiert ist. Sie haben auch die Bezeichnung, Legende und Bereiche der Visualisierung konfiguriert.
