Farben in Datenvisualisierungen

Je nach Datenvisualisierung können Sie verschiedene Farben auswählen: Eine feste Farbe für jedes Element „Gruppieren nach“, eine vordefinierte Farbpalette, ein Spektrum mit hohen und niedrigen Werten oder eine einzelne Farbe.

Standardmäßig verwendet die Datenvisualisierung die Farben, die im von der Instanz verwendeten UX-Design [sys_ux_Theme] festgelegt sind. Diese Farben werden wiederum in der Tabelle „UX-Designeigenschaften“ [sys_ux_Theme_properties] definiert. Designs enthalten die folgenden Farben:

• Eine standardmäßige Einzelfarbe
• Eine Standardfarbpalette
• Ein Standardspektrum von Schattierungen für einen Farbbereich

Sie können ein Design erstellen und es entweder für einen bestimmten Anwender auswählen oder als Standarddesign für eine Instanz festlegen. Weitere Informationen finden Sie unter Working with themes in Next Experience.

In einer bestimmten Visualisierung können Sie die im UX-Design festgelegten Farben überschreiben. Legen Sie Farben im Unterabschnitt „Farben“ des Abschnitts „Präsentation“ im Konfigurationsbereich der Visualisierung fest. Die verfügbaren Optionen werden unter „Erstellen...“ beschrieben. Thema für jeden Visualisierungstyp.

Auswahl einer Farbe für einen einzelnen Wert oder einer Farbe pro Metrik

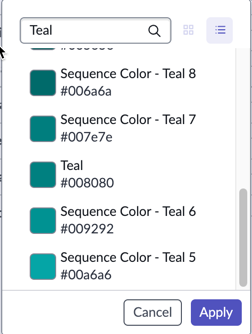

Sie können eine Farbe für einen einzelnen Wert für alle Visualisierungen außer Anzeige und Kreis/Ring auswählen. Wenn Sie eine einzelne Farbe auswählen, wird Ihnen zuerst die Standardfarbe angeboten. Sie können stattdessen eine Farbe in auswählen Legen Sie die Wertfarbe fest Feld. Durch die Interaktion mit diesem Feld wird eine Auswahl geöffnet, in der Sie eine Farbe nach Farbsymbol oder aus einer Liste auswählen können. Die Liste zeigt Ihnen auch ein Symbol für jeden Eintrag. Die Auswahl verfügt auch über ein Suchfeld. Wenn Sie einen Wert in dieses Suchfeld eingeben, wird eine Liste von Farben angezeigt, die nach dem Suchbegriff gefiltert werden. Dies kann eine einfache Sprache oder Teil eines Hexadezimalcodes sein.

Wenn die Datenvisualisierung mehr als eine Metrik anzeigt, können Sie eine einzelne Farbe für jede Metrik auswählen.

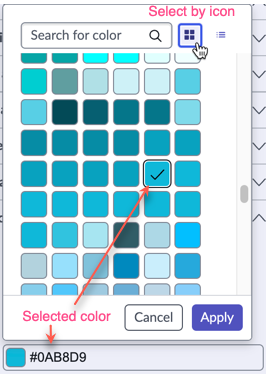

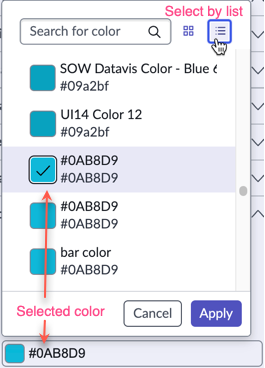

Abbildung : 1. Farbauswahl in Symbol- und Listenmodi

Farbregeln für Visualisierungen von Pivot-Tabellen, Skalen und einzelnen Punktzahlen

Visualisierungen von Einzelpunktzahl, Skala und Pivot-Tabellen können eine einzelne Farbe verwenden, die dynamisch festgelegt wird, wenn die Daten bestimmte Bedingungen erfüllen. Sie können beispielsweise eine Regel erstellen, um die Punktzahl für Werte unter 25 grün anzuzeigen. Weitere Informationen finden Sie unter Erstellen Sie Farbregeln für Datenvisualisierungen.

Farboptionen für „Gruppieren nach Werten“ aus Tabellendatenquellen

Wenn Sie in einer Visualisierung basierend auf einer Tabellendatenquelle nach einem Wert gruppieren, haben Sie die folgenden zwei Farbbereichsoptionen:

Farbpalette

Eine Sequenz von Farben, die auf die Elemente „Gruppieren nach“ angewendet werden. Die Farben werden in der Reihenfolge vom höchsten zum niedrigsten Wert wiederholt. Verwenden Sie Farbpaletten in Datenvisualisierungen, wenn die Farben die Reihenfolge angeben sollen. Visualisierungen, die dieselbe Palette verwenden, verwenden dieselben Farben, unabhängig davon, welche Daten sie anzeigen.

Farbpaletten sind das Standardfarbmuster in einer Datenvisualisierung, in der ein Wert für „Gruppieren nach“ definiert ist. Wenn Sie keine Farbpalette angeben, wird die Farbpalette aus dem UX-Design verwendet.

Nicht standardmäßige Farbpaletten sind in der Tabelle „Diagrammfarbschema“ [PA_Chart_color_Schemas] definiert. Zum Erstellen einer Farbpalette ist die Rolle admin oder PA_admin erforderlich. Weitere Informationen finden Sie unter Erstellen Sie ein Farbschema.

Im folgenden Beispiel sehen Sie zwei Datenvisualisierungen, die Incidents anzeigen. Eine Visualisierung zeigt Incidents nach Priorität gruppiert, und die andere Visualisierung zeigt Incidents gruppiert nach Kategorie. Beide Visualisierungen verwenden die Farbpalette Blau dunkel nach hell (6), die sechs Blauschattierungen verwendet. Beide Visualisierungen zeigen dieselben Farben für dieselbe Werterangliste an, obwohl die Werte unterschiedlich sind.

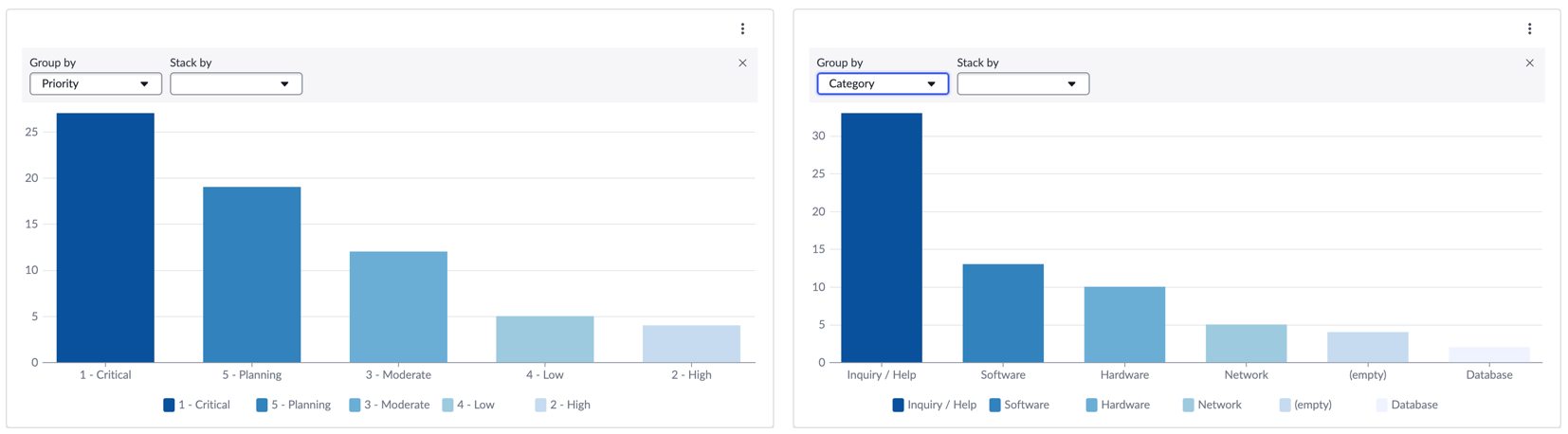

Abbildung : 2. Farbpalette: Blau hell nach dunkel

Farben des festen Elements

Farben für feste Elemente wenden immer dieselbe Farbe auf denselben Gruppierungs- oder Stapelwert an. Verschiedene Gruppierungs- und Stapelwerte in verschiedenen Visualisierungen haben unterschiedliche Farben. Verwenden Sie Farben für feste Elemente, wenn beispielsweise ein Element wie Priorität > 1 – Kritisch immer dieselbe Farbe haben soll.

Wichtig:

Farben für feste Elemente sind nur für Visualisierungen von Tabellendatenquellen verfügbar.

Wenn ein Element zum ersten Mal in einer Datenvisualisierung angezeigt wird, die Farben fester Elemente verwendet, wird für dieses Element eine Farbe definiert. Danach hat dieses Element in jeder Datenvisualisierung, die es anzeigt, dieselbe Farbe. Die Farben werden für jedes Element in der Tabelle „Diagrammfarben“ [sys_Report_Chart_color] gespeichert. Zum Ändern der Farbe, die einem Element zugewiesen ist, benötigen Sie die Rolle admin oder Report_admin. Weitere Informationen finden Sie unter Definieren Sie Farben für Datenkategorien.

Im folgenden Beispiel sehen Sie zwei Datenvisualisierungen, die Incidents anzeigen, die nach demselben Feld gruppiert sind, Priorität. Beide Visualisierungen verwenden Farben für feste Elemente. Die gleichen Werte der Priorität haben die gleiche Farbe, obwohl sie sich in einer anderen Reihenfolge befinden.

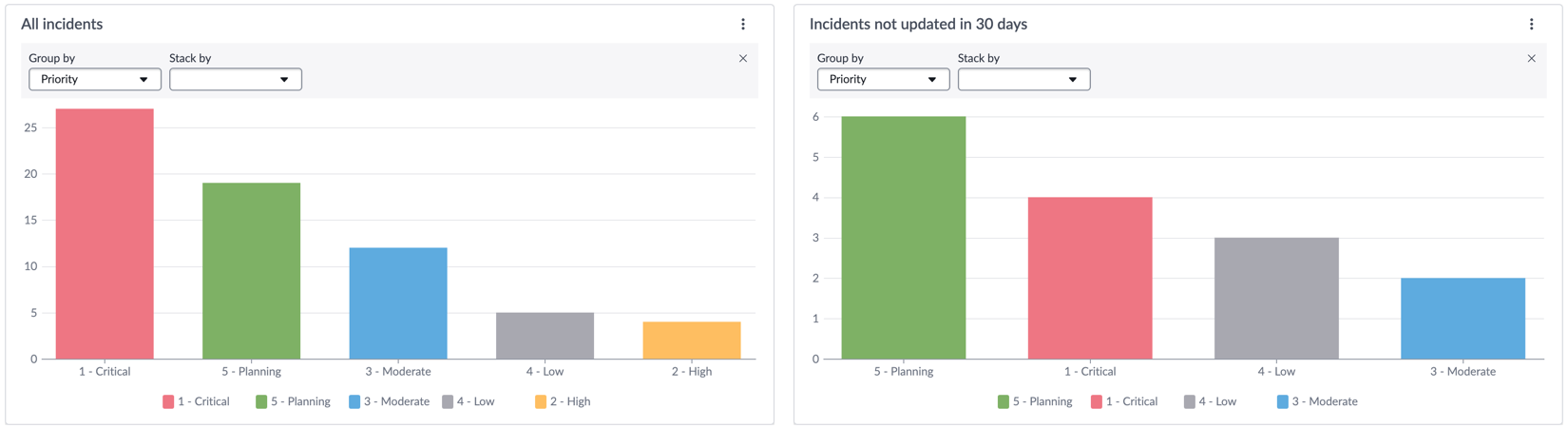

Abbildung : 3. Farben des festen Elements: Gleiche Elemente, andere Reihenfolge

Im folgenden Beispiel werden die Datenvisualisierungen nach verschiedenen Feldern gruppiert und verwenden Farben für feste Elemente. Die Balken sind in verschiedenen Farben, da jedes Element eine eindeutige Farbe hat.

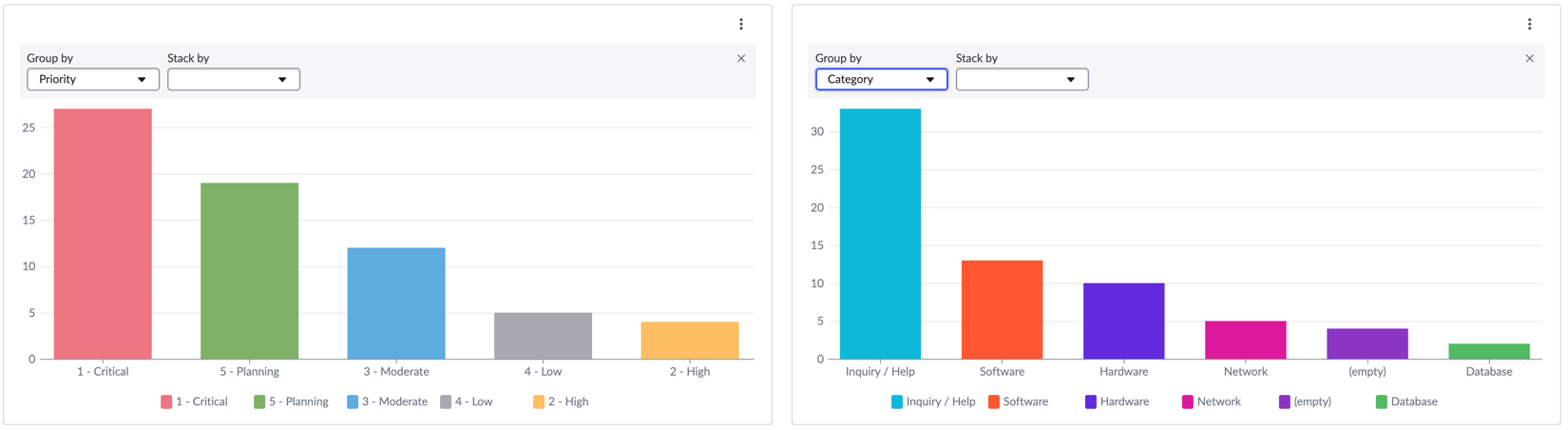

Abbildung : 4. Farben des festen Elements: Verschiedene Elemente

Zugehörige Informationen

• Working with themes in Next Experience

Erstellen Sie Farbregeln für Datenvisualisierungen

Konfigurieren Sie Regeln für die Anzeige numerischer Werte, um einfach hervorzuheben, warum ein Wert wichtig ist.

Vorbereitungen

Erforderliche Rolle: Beliebige Rolle und Bearbeitungsrechte für die Visualisierung

Diese Aufgabe ist Teil der Konfiguration der Anzeigeeinstellungen einiger Datenvisualisierungen.

Prozedur

1. Öffnen Sie die Datenvisualisierung zur Bearbeitung, entweder im Inline-Editor des Dashboards oder im Visualisierungs-Designer.
   Weitere Informationen finden Sie unter Bearbeiten Sie eine Datenvisualisierung in einem Inline-Dashboard oder Bearbeiten Sie eine Datenvisualisierung in Visualisierungs-Designer.

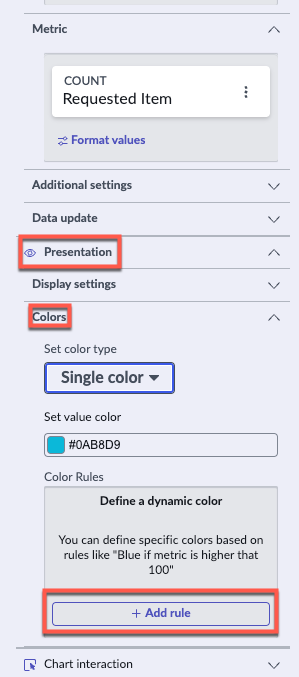

2. In Präsentation Bereich des Konfigurationsbereichs öffnen Farben Abschnitt.
3. Wählen Sie aus Einfarbig Geben Sie ein, und wählen Sie aus Fügen Sie eine Regel hinzu .



4. Füllen Sie die Felder des Formulars aus.

   Tabelle : 1. Farbregelfelder

   Feld	Beschreibung
   Operator	Der bei der Bewertung von Werten verwendete Operator, z. B. größer als oder zwischen. Um beispielsweise Werte kleiner als 5 zu formatieren, wählen Sie kleiner als aus, und geben Sie für Wert 1 den Wert 5 ein.
   Wert 1	Die Zahl, anhand derer die Zellenwerte bewertet werden sollen. Wenn als Operator der Wert zwischen ausgewählt wurde, geben Sie den niedrigeren Wert in das Feld Wert 1 ein. Hinweis: Die Farbregel wird auf die zusammengefassten Werte angewendet. Wenn Sie Regeln basierend auf einem Wert für die Dauer erstellen, geben Sie die Dauer in Sekunden an.
   Wert 2	Der Höchstwert, der diese Regel erfüllt. Dieses Feld wird nur angezeigt, wenn für Operator der Wert zwischen ausgewählt wurde.
   Schriftfarbe	Die Schriftfarbe, die auf Werte angewendet werden soll, die dieser Regel entsprechen.
   Regelreihenfolge (optional)	Ein numerischer Wert, der die Reihenfolge bestimmt, in der Regeln gelten. Regeln werden vom niedrigsten zum höchsten Wert bewertet. Sie verwenden beispielsweise eine Regel, die dem Wert 7 die Farbe Blau zuteilt, und eine zweite Regel, die Werten zwischen 1 und 10 die Farbe Rot zuteilt. Wenn Sie möchten, dass die 7 blau erscheint, sollte der Wert der Regelreihenfolge für die erste Regel höher sein, damit die zweite Regel sie nicht überschreibt. Wenn Sie keine Regelreihenfolge angeben, werden die Farbregeln in der Reihenfolge angewendet, in der sie erstellt wurden.

5. Wählen Sie Aus Anwenden Zum Speichern der Regel.
   Erstellen Sie eine neue Regel, oder kehren Sie zu zurück Visualisierungs-Designer.
