別のアプリケーションサービスへのマップセグメントの転送

サービスの分岐を削除して、別のアプリケーションサービス (新規または既存) に配置できます。大規模なサービスを分割したり、最初のマッピング結果とは異なるサービスを構成したりする場合には、マップセグメントを転送します。

始める前に

検出および手動で作成されたサービスインスタンスを編集できます。

重要:

マップからタグベースのサービスや動的なサービスを微調整したり編集したりすることはできません。

必要なロール：service_mapping_admin

このタスクについて

マップセグメントを別のアプリケーションサービスセグメントに転送すると、元のアプリケーションサービスとマップセグメントを配置したアプリケーションサービスの間にリンクが作成されます。セグメント内の上位 CI への接続は、既存または新規の、別のアプリケーションサービスに転送する際のエントリーポイントになります。

元のサービスマップには、マップセグメントではなく、別のアプリケーションサービスへのリンクが表示されます。参照を含むサービスは依存サービスになります。参照として表示されるサービスは内包サービスです。

マップセグメントを別のアプリケーションサービスに転送すると、転送されたセグメントの上位 CI への接続に関する情報が CMDB で更新されます。他のアプリケーションサービスが同じ着信接続 (エンドポイント) を使用している場合、CMDB はこれを認識し、同じ接続に由来するマップセグメントを類推により、接続されているサービスの CI に置き換えます。

同じ接続から複数のアプリケーションサービスへのリンクを挿入することはできません。

組織内のサービス監視に イベント管理 を使用する場合、依存するアプリケーションサービスには、内包サービスに対して生成されたアラートが含まれます。

手順

1. 転送するセグメントを含むアプリケーションサービスマップを開きます。
   1. 次のように移動する。 サービスマッピング > アプリケーションサービス.
   2. 関連するサービスインスタンスの横にある [マップを表示] をクリックします。
   3. オプション: [編集] をクリックして編集モードにします。

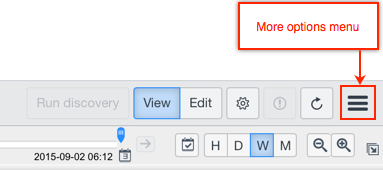

   4. ホストビューがオンになっている場合は、[その他のオプション] をクリックし、[ホストビューに表示] をクリックして、オフにします。

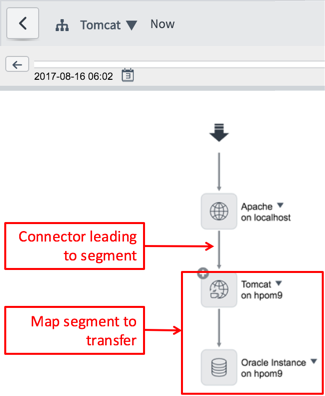

2. 転送するマップのセグメントを特定します。
3. このセグメントの上位にある CI につながる接続を右クリックします。





4. 既存のアプリケーションサービスマップにセグメントを転送して接続するには、以下の操作を実行します。
   1. [既存のサービスに接続] を選択します。
   2. [既存の検出サービスに追加] ウィンドウで、セグメントを転送するアプリケーションサービスを選択します。
   3. [選択] をクリックします。

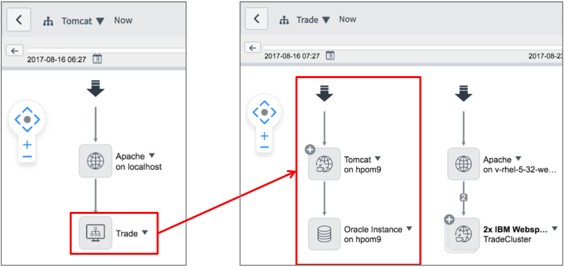

      転送されたセグメントの代わりに、含まれるアプリケーションサービスのアイコンがマップに表示されます。セグメントを転送した先のアプリケーションサービスマップは、新しく追加されたエントリーポイントの下に表示されます。たとえば、Tomcat のアプリケーションサービスマップは、内包サービスとして Trade アプリケーションサービスを含みます。Tomcat アプリケーションサービスは、Trade サービスに依存するようになります。Trade のアプリケーションサービスマップには、Tomcat のアプリケーションサービスから転送されたセグメントが表示されます。





5. 新しいサービスインスタンスマップにセグメントを転送して接続するには、以下の操作を実行します。
   1. [ここから新規サービスを作成します] を選択します。
   2. [新規検出サービスを作成] ウィンドウで、このセグメントに作成するサービスインスタンスの属性を定義します。

      フィールド	説明
      名前	サービスインスタンスの名前を入力します。この名前は一意である必要があります。mailing service や printing service などの、わかりやすい名前を使用します。
      グループ	(オプション) サービスインスタンスへのアクセスを、サービスインスタンスグループに追加することによって制限します。この場合、サービスインスタンスへのアクセスにサービスグループロールが必要になります。
      重要度	(オプション) 組織運用に対するこのサービスインスタンスの重要性を反映するオプションを選択します。サービスインスタンス の重要度の詳細については、「アプリケーションサービスの重要度の定義」を参照してください。

   3. [作成] をクリックします。

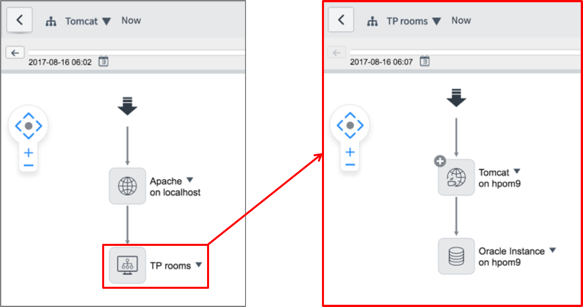

      転送されたセグメントの代わりに、含まれるアプリケーションサービスのアイコンがマップに表示されます。新しいアプリケーションサービスがアプリケーションサービスのリストに、マップの転送されたセグメントが含まれた状態で表示されます。たとえば、Tomcat のアプリケーションサービスマップは、内包サービスとして TP rooms サービスを含みます。Tomcat アプリケーションサービスは、TP rooms サービスに依存するようになります。TP ルームのアプリケーションサービスマップには、Tomcat のアプリケーションサービスから転送されたセグメントが含まれます。





次のタスク

この操作を元に戻すには、以下の操作を実行します。

1. 接続されているサービス CI を含むサービスインスタンスマップで、それにつながる接続をクリックします。

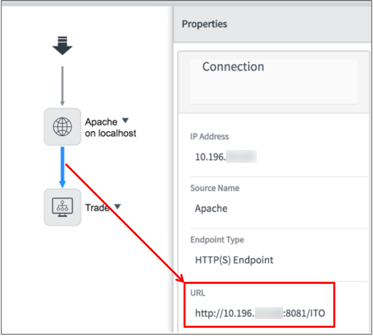

2. [プロパティ] ペインで、接続の [URL] 属性をメモに取ります。





3. 接続されているサービス CI をダブルクリックします。

   転送されたセグメントを含む CI のサービスインスタンスマップが開きます。

4. [サービスマップフォーム] をクリックします。
5. 左側の [エントリーポイント] で、メモに取っておいたのと同じ URL のエントリーポイントを見つけます。
6. [エントリーポイント] タブで [削除] をクリックし、[削除] をクリックして確定します。

   このエントリーポイントはこのサービスインスタンスフォームから消えます。

   転送されたセグメントはこのサービスインスタンスのマップから消えます。

7. 接続されているサービス CI が含まれているマップに移動します。

   このマップは、接続されるサービス CI ではなく境界 () を表示します。

8. 境界の CI をクリックし、[境界のマークを解除] をクリックします。

   マップがリフレッシュされ、サービスインスタンスのセグメントが表示されます。

関連タスク

• クラシック サービスマッピング での依存アプリケーションサービスの表示
• クラシック サービスマッピング での内包アプリケーションサービスの表示
• アプリケーションサービスへのユーザーアクセスの制御
