Ausgabevariablen erstellen

Das Formular Ausgaben im Designer enthält einen Variablen-Generator zum Erstellen von Datenstrukturen von Objekten und Arrays.

Vorbereitungen

Erforderliche Rollen: activity_admin, activity_creator

Warum und wann dieser Vorgang ausgeführt wird

Elemente in dieser Struktur werden mit der Analyseregeln erstellen zu bestimmten Daten zugeordnet, die in von einem Endpunkt oder Host zurückgegebenen Payload enthalten sind. Diese Variablen und ihre Werte werden dann lokal oder zur Wiederverwendung in anderen Aktivitäten bereitgestellt.

Prozedur

1. Klicken Sie in der Spalte Ausgaben auf das +-Symbol, um eine lokale oder Ausgabevariable zu erstellen.

   Lokale Variablen sind nur innerhalb einer Aktivität verfügbar und sind nicht in den Datenstrukturen sichtbar, die auf der Registerkarte Benutzerdefiniert angezeigt werden. Ausgabevariablen stehen für die Wiederverwendung in anderen Aktivitäten zur Verfügung, entweder einzeln oder als gesamte Datenstruktur. Wenn Sie eine neue Variable mit einem der beiden Typen erstellen, gibt der Designer den Standardnamen Gebietsschema1 (Lokal) bzw. Ausgabe1 vor.

2. Geben Sie den neuen Variablennamen in das Feld ein, und wählen Sie einen Datentyp aus.

   Variablennamen müssen innerhalb eines Arrays oder Objekts eindeutig sein. Sie können den Datentyp Verschlüsselt für Ausgabevariablen zuweisen, die vertrauliche Daten enthalten. Durch Verschlüsselung geschützte Daten werden an andere Aktivitäten oder Prozesse verschlüsselt weitergegeben und niemals als Klartext angezeigt.

3. Um den Namen einer Variablen oder eines ihrer Attribute zu ändern, doppelklicken Sie auf den Wert, geben einen neuen Wert in das Bearbeitungsfeld ein und drücken die Eingabetaste.

   Das Symbol links neben dem Namen gibt den Datentyp der Variable an.

4. Um die Variablenliste neu anzuordnen, wählen Sie eine Zeile aus und ziehen sie an die neue Position.

   Wenn Sie eine Zeile zum Verschieben auswählen, ändert sich das Zeigersymbol in ein Aufwärts-/Abwärtspfeilsymbol ().

5. Ziehen Sie die Zeile an eine andere Stelle.
6. Wählen Sie eine der folgenden Optionen aus:
   • Um eine Variable aus einer anderen Aktivität wiederzuverwenden, ziehen Sie sie aus der Registerkarte Anwenderdefiniert in der Palette zur Überschrift Lokal oder Ausgabe oben in der Variablenliste.
   • Um eine gesamte Datenstruktur zu kopieren, ziehen Sie das übergeordnete Objekt oder das übergeordnete Array in den Header der Variablenliste.
   Der Designer dupliziert die kopierte Datenstruktur im Ausgabevariablen-Generator.

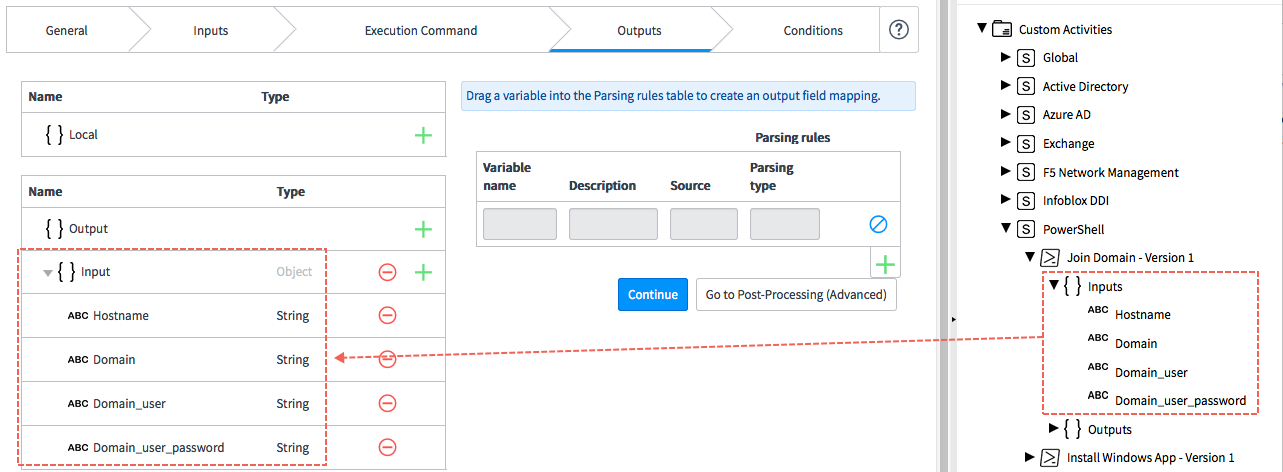

   Abbildung : 1. Wiederverwendung von Datenstrukturen



7. Um eine Variable zu löschen, klicken Sie in der Zeile auf das Löschsymbol ().

Ausgaben von Aktivitätendesignervorlagen

Ausgabevariablen enthalten Nachrichten, die von einem Ziel zurückgegeben werden und für andere Aktivitäten in einem Workflow oder intern für die Aktivität verfügbar sind.

Tabelle : 1. Felder für Aktivitätsdesigner-Ausgaben

Feld	Beschreibung
Variablenname	Name einer Variablen, entweder Gebietsschema oder Ausgabe, die diese Aktivität übergibt
Gebietsschema	Variable, die einen Wert enthält, der in einer Aktivität verwendet wird. Verwenden Sie beispielsweise eine lokale Variable (Gebietsschema), um Metadaten zu ermitteln, die innerhalb einer Aktivität verarbeitet werden, bevor der endgültige Wert in eine Ausgabevariable exportiert wird.
Ausgabe	Variable, die einen Wert enthält, der an andere Aktivitäten im Workflow übergeben wird

Ausgabefelder zuordnen

Die Zuordnung wird mit Analyseregeln konfiguriert, mit denen Sie Ausdrücke im dem ausgewählten Payload entsprechenden Datenformat erstellen können.

Vorbereitungen

Erforderliche Rolle: activity_admin, activity_creator

Warum und wann dieser Vorgang ausgeführt wird

Wenn Sie die Erstellung der Ausgabedatenstruktur abgeschlossen haben, ordnen Sie jede Variable den spezifischen Daten zu, die Sie aus dem Zielhost extrahieren möchten.

Prozedur

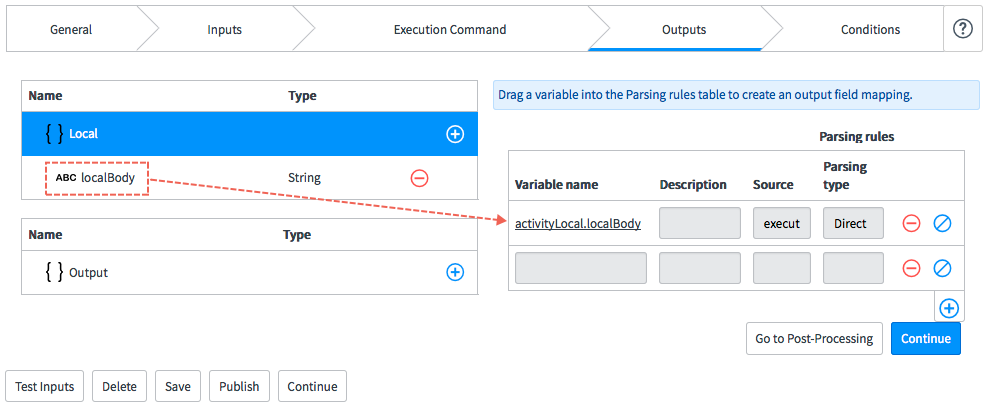

Um eine Variable zuzuordnen, ziehen Sie sie aus dem Variablen-Generator Ausgaben und legen sie im Abschnitt „Analyseregeln“ in einem leeren Variablenname-Feld ab.

Unter Analyseregeln erstellen finden Sie Anweisungen zum Konfigurieren der Analyse für Ausgabevariablen.
