Beispiel für Anzeigenvisualisierung

Ähnlich wie Skalen zeigen Anzeigen an, wo ein einzelner Wert in einem Bereich von minimalen bis maximalen erwarteten Werten liegt. Zusätzlich zur Skalenfunktion können Sie farbige Datenbereiche festlegen, damit die Anwender besser verstehen, wofür der Wert steht.

Vorbereitungen

Erforderliche Rolle: Zum Anzeigen des Platform Analytics-Arbeitsbereichs ist keine Rolle erforderlich. Mit einer beliebigen internen Rolle können Sie eine Datenvisualisierung erstellen, Sie benötigen jedoch die Rolle „viz_Creator“, um Ihre Visualisierungen in der Visualisierungsbibliothek zu speichern. Um eine aussagekräftige Visualisierung zu erstellen, müssen Sie das Recht haben, auf die Daten zuzugreifen, für die Sie Berichte erstellen möchten.

Warum und wann dieser Vorgang ausgeführt wird

Verwenden Sie die Anzeigevisualisierung, wenn Sie einen Wert mit einem Ziel oder einer Benchmark vergleichen möchten, z. B. den Umsatz eines Unternehmens im Vergleich zu seinem Ziel. Sie können die Visualisierung mit Farben konfigurieren, um anzuzeigen, wo der aktuelle Wert im Vergleich zum Ziel liegt. Mit einem Zifferblatt codieren Sie den Teil der Visualisierung, der den Wert darstellt. Mit einer Anzeigevisualisierung codieren Sie die Bereiche, und eine Nadel zeigt auf den Wert.

Prozedur

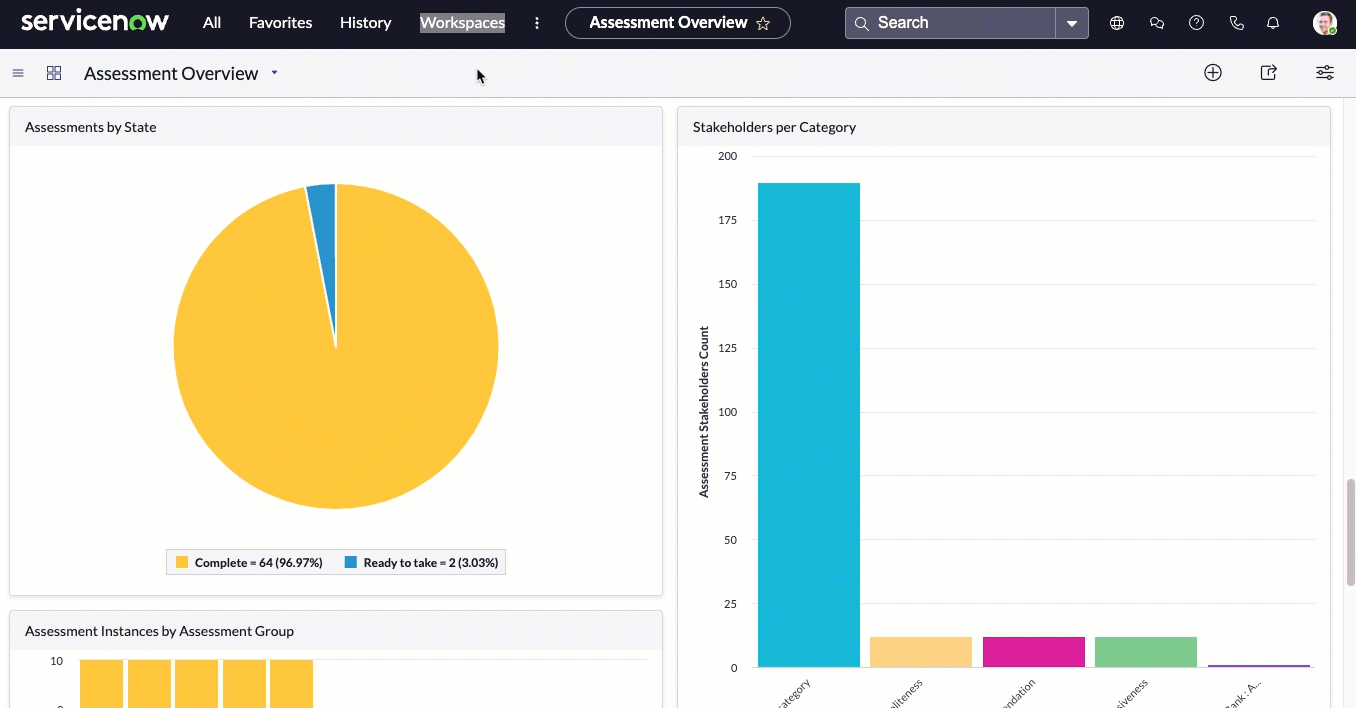

1. Führen Sie die ersten Schritte bis aus Erstellen Sie eine Anzeigedatenvisualisierung in Visualisierungs-Designer:
   1. Navigieren zu Alle > Platform Analytics > Bibliothek > Datenvisualisierungen, Oder öffnen Sie ein Inline-Dashboard, und wählen Sie aus Bearbeiten .
   2. Wählen Sie Aus Neu .
   3. Wählen Sie die Anzeige aus ( ) Visualisierungstyp.

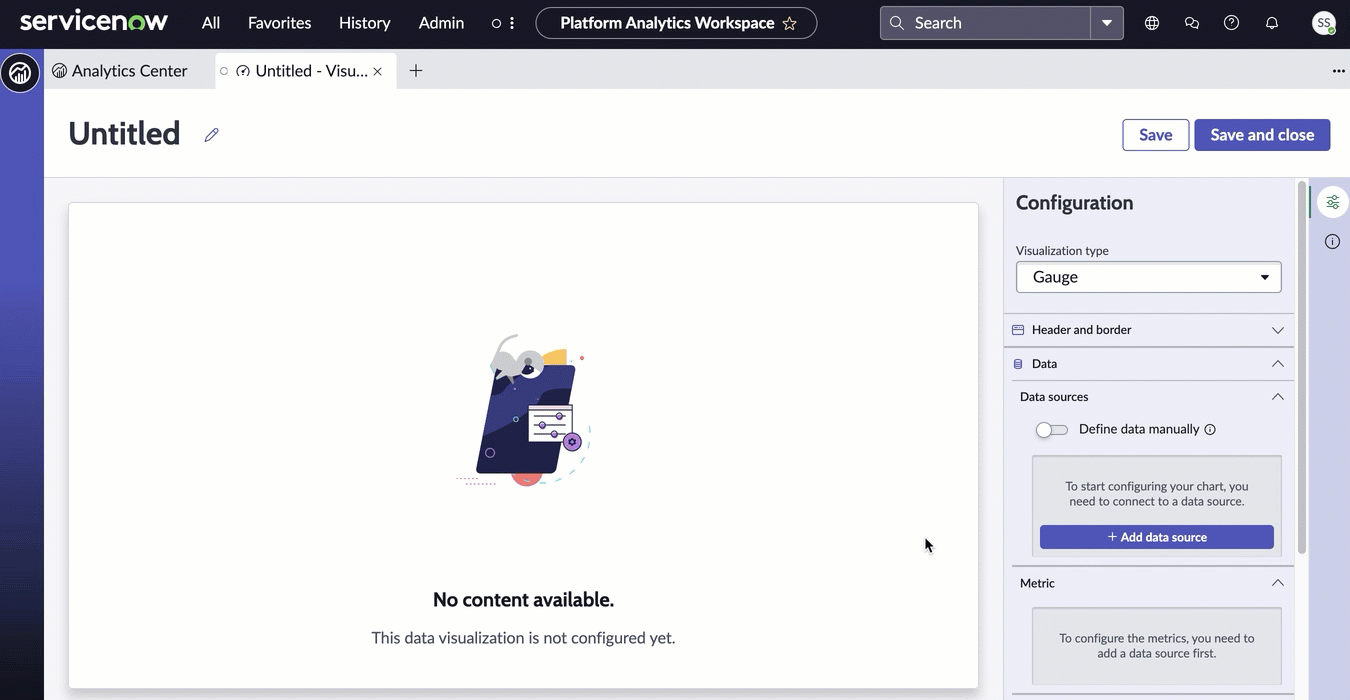

2. Überspringen Sie zunächst den Header- und Rahmenabschnitt, und fahren Sie mit der Datenquelle fort.
   1. Wählen Sie Aus Datenquelle hinzufügen .
   2. Wählen Sie die Tabelle „Incident [Incident]“ aus.
   3. Öffnen Sie die Bedingung im Abschnitt Filter.
      Da diese Visualisierung offene Incidents anzeigt, fügen wir die Incidents hinzu. Wenn dieser Filter ausgewählt ist, zeigt die Visualisierung nur die Anzahl der aktiven Incidents an.
   4. Wahlweise: Wählen Sie Aus Ausführen Um eine Vorschau der Datensätze anzuzeigen, auf denen die Visualisierung basiert.
   5. Wählen Sie Aus Fügen Sie diese Quelle hinzu .
   Eine Anzeigedatenvisualisierung mit dem aktuellen Wert der ausgewählten Daten wird in angezeigt Visualisierungs-Designer.


3. Jetzt, da Sie die Visualisierung sehen können, fügen wir einen Kontext für den Anwender hinzu.
   1. Erweitern Sie den Abschnitt Header und Rahmen.
   2. Wählen Sie Aus Header anzeigen Und geben Sie den Visualisierungstitel an Offene Incidents: Anzeige .
      Wenn Header anzeigen Ist ausgewählt, können Sie einen Titel und eine Beschreibung hinzufügen. Der Titel ist nicht unbedingt mit dem Visualisierungsnamen identisch. Der Visualisierungsname identifiziert es in Visualisierungs-Designer Und in einer Liste. Der Titel wird in der Visualisierung angezeigt.
   3. Geben Sie eine Beschreibung der Visualisierung ein: Anzahl der offenen Incidents aller Prioritäten und Kategorien .
      Die Beschreibungs- und Titelfelder sind nicht erforderlich, diese Informationen erleichtern jedoch das Verständnis der Visualisierung in einem Dashboard und die Identifizierung in einer Liste.
4. Wählen Sie unter zusätzliche Einstellungen die Option aus Null Anzeigen .
   In einigen Fällen ist ein Wert von Null für die Zielgruppe einer Visualisierung nicht interessant. In diesem Fall möchten Sie jedoch angeben, dass es null offene Incidents gibt. Wenn Sie nicht auswählen Null Anzeigen , Sie haben die Möglichkeit, eine Nachricht zu konfigurieren, die angezeigt wird, wenn keine Daten vorhanden sind.
5. Konfigurieren Sie unter „Datenaktualisierung“, wie die Zielgruppe mit der Visualisierung interagiert.
   1. Wählen Sie Aus Filter verfolgen .
      Mit dieser Option kann die Visualisierung interaktiven Filtern in den Dashboards folgen, in denen sie platziert wird, die auf derselben Tabelle basieren.
   2. Wählen Sie Aus Filtersymbol anzeigen Zum Anzeigen der Anzahl der auf die Visualisierung angewendeten Filter.
      Wenn Dashboard-Filter beispielsweise den Wert der Visualisierung einschränken, gibt das Symbol an, dass die Anzahl der offenen Incidents angezeigt wird, die den Filtern entsprechen. Sie können dann überprüfen, welche Filter aktiv sind.
   3. Wählen Sie Aus Aktivieren Sie den Drilldown Damit Betrachter die zugehörigen Daten auf andere Weise anzeigen können.
      Einige Visualisierungen führen nur einen Drilldown zur Liste der zugehörigen Daten durch. Tabellendaten werden im Allgemeinen durch Zugriffssteuerungslisten (ACLs) eingeschränkt, und Betrachter sehen möglicherweise nicht alle zugehörigen Datensätze.
6. Konfigurieren Sie unter Präsentation die Form der Anzeige und die Größe des Anzeigewerts.
   1. Wählen Sie unter Anzeigeeinstellungen 180 Grad als Anzeigenbogenwinkel aus.
      Bei 180 Grad wird die Anzeige als Halbkreis angezeigt. Bei 240 Grad wird die Anzeige als Dreiviertelkreis angezeigt.

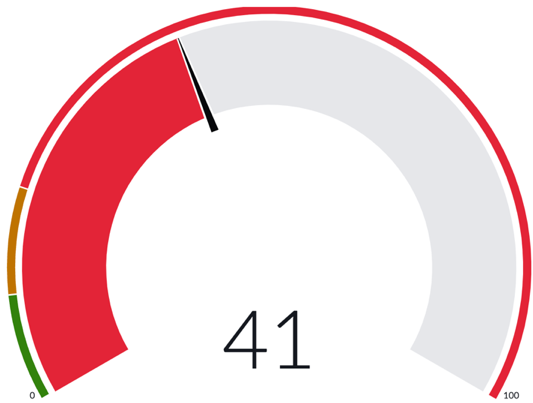

      180-Grad-Anzeige	240-Grad-Anzeige

   2. Ändern Sie die Punktzahlgröße von der Standardgröße M (Mittel) in L (groß), um sie hervorzuheben.
   3. Ignorieren Sie den Parameter für den inneren Radius für die Zwecke dieses Beispiels.
      Der innere Radius ist das Verhältnis des inneren Radius der Visualisierung zum äußeren Radius. Zulässige Werte sind 0,7–0,95.
7. Wählen Sie unter Bereiche die Mindest- und Höchstwerte der Anzeige aus.
   Die Standardwerte sind 0 und 100. In diesem Fall ist der Mindestwert null, wenn keine offenen Incidents vorhanden sind. Behalten Sie den Standardwert auch für das Maximum bei, berücksichtigen Sie jedoch realistische Höchstwerte, wenn Sie eigene Anzeigevisualisierungen erstellen.

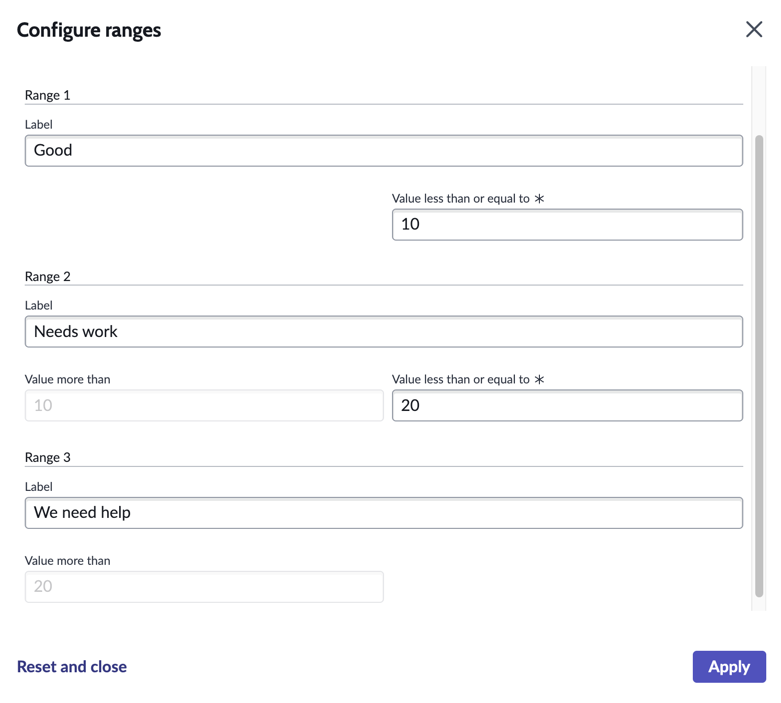

8. Wählen Sie Aus Konfigurieren Sie Bereiche .
   Bereiche sind die Farbbänder, die zeigen, wie der Wert die Ziele erfüllt, die der Visualisierung zugeordnet sind. Für die Zwecke dieses Beispiels konfigurieren Sie drei Bereiche, um den Wert zu veranschaulichen.
   1. Standardanzahl von Bereichen beibehalten, 3 , Und das Standardfarbschema von Grün nach rot .
   2. Bezeichnen Sie den ersten Bereich Gut Und geben Sie an Werte kleiner als oder gleich 5 .
   3. Bezeichnen Sie den zweiten Bereich Arbeit erforderlich Und geben Sie an Werte kleiner als oder gleich 20 .
      Der untere Wert wird aus dem ersten Bereich übernommen.
   4. Bezeichnen Sie den dritten Bereich Wir benötigen Hilfe .
      Der Wert dieses Bereichs wird aus dem zweiten Bereich übernommen.
   5. Wählen Sie Übernehmen.

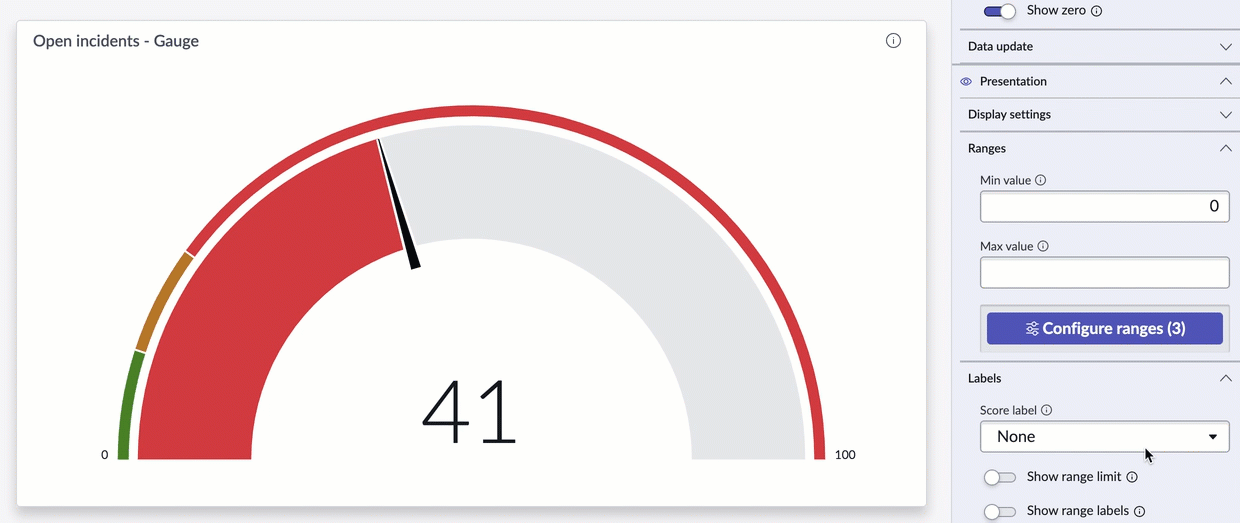

9. Konfigurieren Sie Bezeichnungen Für die Anzeige.
   1. Wählen Sie die Punktzahlbezeichnung aus Keine .
      Die anderen Auswahlmöglichkeiten sind Metrikbezeichnung und Bereichsbezeichnung. Da sich die Metrik im Namen der Visualisierung befindet, ist es redundant, den Wert in der Anzeige mit Incidents zu bezeichnen. Die Bereichsbezeichnung bietet die Option, die Bezeichnung zum primären Text der Visualisierung anstelle des Werts zu machen.
   2. Wählen Sie Aus Bereichsgrenze anzeigen .
      Die Bereichsgrenze fügt der Visualisierung die unteren Werte jedes Bereichs und die obere Grenze der Anzeige hinzu.
   3. Wählen Sie Aus Bereichsbezeichnungen anzeigen .
      Die von Ihnen konfigurierten Bereichsbezeichnungen fügen Kontext für jeden der Bereiche hinzu.
   Sie haben drei Regeln erstellt, um anzuzeigen, ob der einzelne Punktzahlwert mit dem übereinstimmt, was Sie anzeigen möchten.



Ergebnisse

Sie haben eine Anzeigevisualisierung basierend auf einer einzelnen Metrik erstellt, offene Incidents. Sie haben auch Anwenderoptionen in Bezug auf Filter und Drilldowns konfiguriert und Größe, Beschriftung und Bereiche der Visualisierung konfiguriert.
