Assim como os mostradores, as visualizações de calibrador mostram onde está um valor específico em um intervalo de valores mínimos a máximos esperados. Além da funcionalidade de mostrador, você pode definir intervalos de dados coloridos para ajudar os usuários a entender o que o valor representa.
Antes de Iniciar
Função necessária: Nenhuma função é necessária para ver o espaço Análise da plataforma. Com qualquer função interna, você pode criar uma visualização de dados, mas precisa da função viz_creator para salvar suas visualizações na Biblioteca de visualizações. Para criar uma visualização significativa, você deve ter o direito de acessar os dados que deseja relatar.
Por Que e Quando Desempenhar Esta Tarefa
Use a visualização do medidor quando quiser comparar um valor com uma meta ou benchmark, como as vendas de uma empresa em comparação com seu objetivo. Você pode configurar a visualização com cores para mostrar onde está o valor atual em comparação com o objetivo. Com um mostrador, você codifica a parte da visualização que representa o valor por cores. Com uma visualização de medidor, você codifica os intervalos por cores e uma agulha aponta para o valor.
Procedimento
-
Siga as primeiras etapas para Crie uma visualização de dados do medidor no Designer de visualizações:
-
Navegar até ou abra um painel em linha e selecione Editar .
-
Selecione Novo.
-
Selecione o medidor (
) tipo de visualização.
-
No momento, ignore a seção de cabeçalho e borda e passe para a fonte de dados.
-

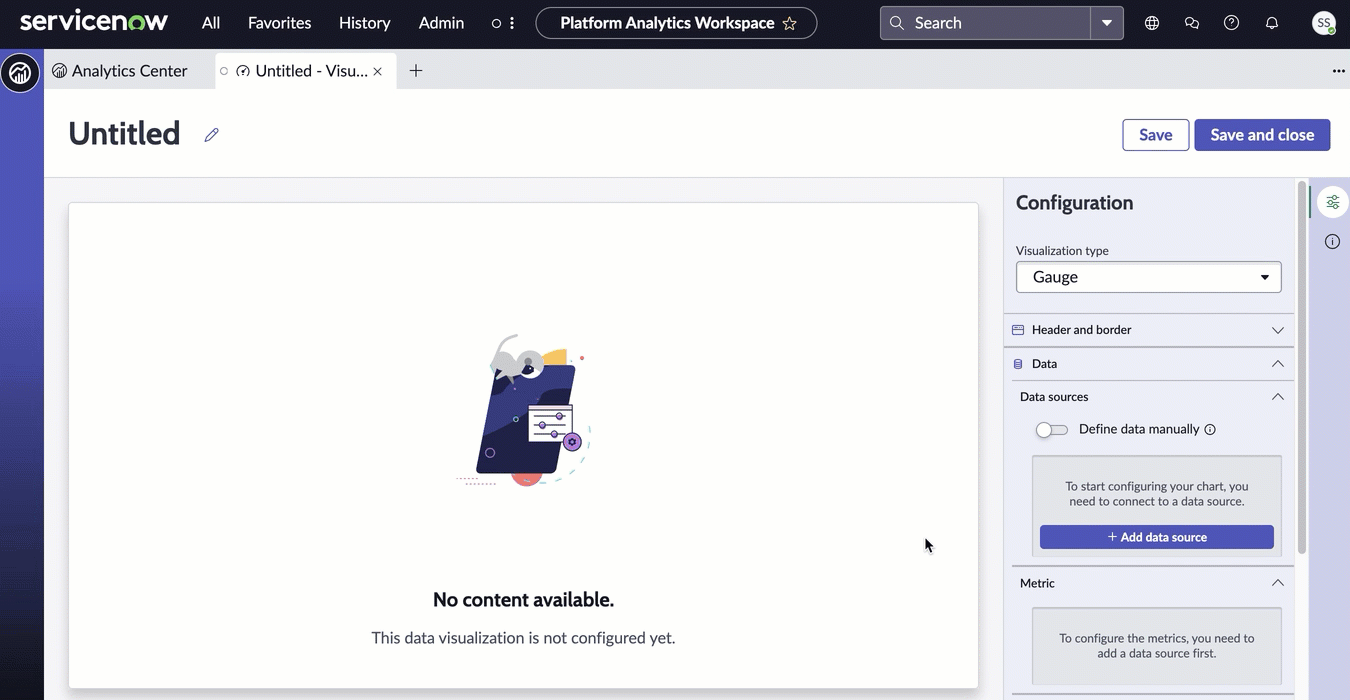

Selecione Adicionar fonte de dados.
-
Escolha a tabela Incidente [incidente].
-
Abrir condição na seção Filtros.
Como esta visualização mostra incidentes em aberto, vamos adicionar os incidentes. Com este filtro selecionado, a visualização mostra apenas o número de incidentes ativos.
- Opcional:
Selecione Executar para visualizar os registros nos quais a visualização será baseada.
-
Selecione Adicionar esta fonte.
Uma visualização de dados do medidor com o valor atual dos dados selecionados aparece no
Designer de visualizações.
-
Agora que você pode ver a visualização, vamos adicionar algum contexto para o usuário.
-
Expanda a seção Cabeçalho e borda.
-
Selecione Mostrar cabeçalho e forneça o título da visualização Incidentes em aberto - Medidor .
Quando a opção Mostrar cabeçalho está selecionada, você pode adicionar um título e uma descrição. O título não é necessariamente igual ao nome da visualização. O nome da visualização o identifica no Designer de visualizações e em uma lista. O título aparece na visualização.
-
Insira uma descrição da visualização: Número de incidentes em aberto de todas as prioridades e categorias .
Embora os campos de descrição e título não sejam obrigatórios, essas informações facilitam a compreensão da visualização em um painel e a identificação dela em uma lista.
-
Em Configurações adicionais, selecione Mostrar zero.
Em alguns casos, um valor zero não é interessante para o público de uma visualização. Nesse caso, no entanto, você deseja mostrar que não há incidentes em aberto. Ao não selecionar a opção Mostrar zero, você tem a opção de configurar uma mensagem a ser exibida quando não houver dados.
-
Em Atualização de dados, configure como o público interage com a visualização.
-
Selecione Seguir filtros.
Esta opção permite que a visualização siga filtros interativos nos painéis em que está posicionada e que são baseados na mesma tabela.
-
Selecione o ícone Mostrar filtro para mostrar o número de filtros aplicados à visualização.
Por exemplo, se os filtros do painel limitarem o valor da visualização, o ícone indicará que você está vendo o número de incidentes em aberto que correspondem aos filtros. Em seguida, você pode verificar quais filtros estão em vigor.
-
Selecione Habilitar detalhamento para permitir que os visualizadores vejam os dados associados de uma maneira diferente.
Algumas visualizações detalham apenas a lista de dados associados. Os dados da tabela geralmente são restritos por ACLs (access control lists, listas de controle de acesso), e os visualizadores podem não ver todos os registros associados.
-
Em Apresentação, configure a forma do medidor e o tamanho do valor do medidor.
-
Em Configurações de exibição, escolha 180 graus como o ângulo do arco do medidor.
180 graus mostra o medidor como um semicírculo. 240 graus mostra o medidor como três quartos de um círculo.

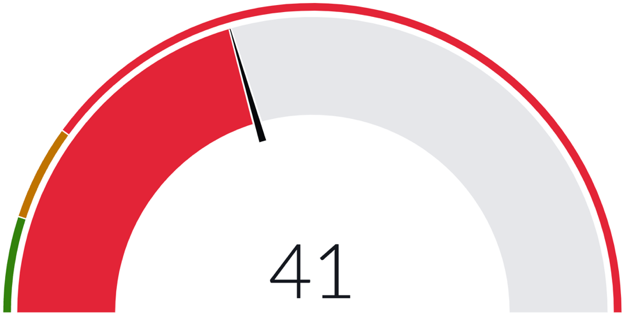

| calibre de 180 graus |

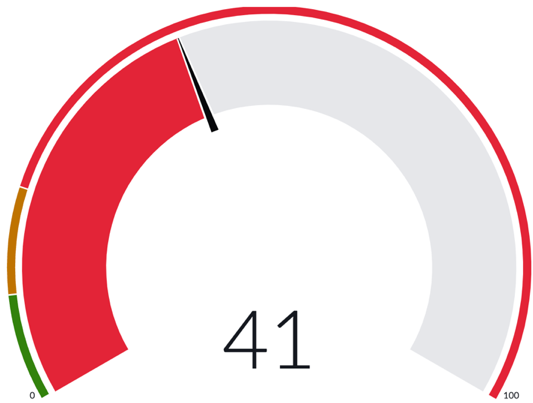

calibre de 240 graus |
 |
 |
-
Mude o tamanho da pontuação do padrão M (médio) para L (grande) para enfatizá-lo.
-
Para os fins deste exemplo, ignore o parâmetro de raio interno.
O raio interno é a proporção entre o raio interno da visualização e o externo. Os valores permitidos variam de 0,7 a 0,95.
-
Em Intervalos, escolha os valores mínimo e máximo do medidor.
Os valores padrão são 0 e 100. Nesse caso, o mínimo será zero se não houver incidentes em aberto. Mantenha o valor padrão para o máximo também, mas considere valores máximos realistas ao criar suas próprias visualizações de medidor.
-

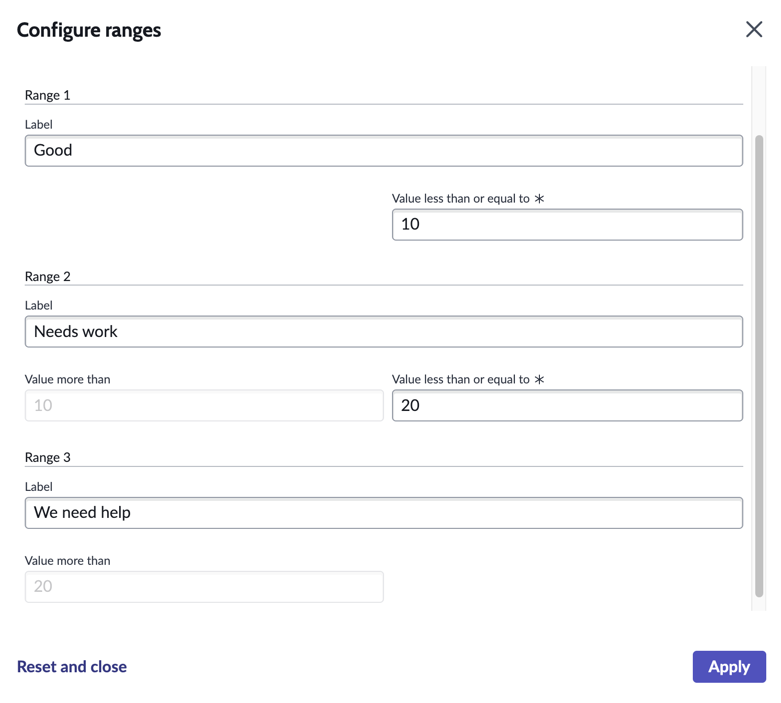

Selecione Configure intervalos .
Os intervalos são as faixas de cores que mostram como o valor atende aos objetivos associados à visualização. Para a finalidade deste exemplo, configure três intervalos para ilustrar o valor.
-
Manter o número padrão de intervalos, 3 e o esquema de cores padrão de Verde a vermelho .
-
Rotule o primeiro intervalo Bom e especifique Valores inferiores ou iguais a. 5 .
-
Rotule o segundo intervalo Precisa de trabalho e especifique Valores inferiores ou iguais a. 20 .
O valor inferior é obtido do primeiro intervalo.
-
Rotule o terceiro intervalo Precisamos de ajuda .
O valor desse intervalo é obtido do segundo intervalo.
-
Selecione Aplicar.
-

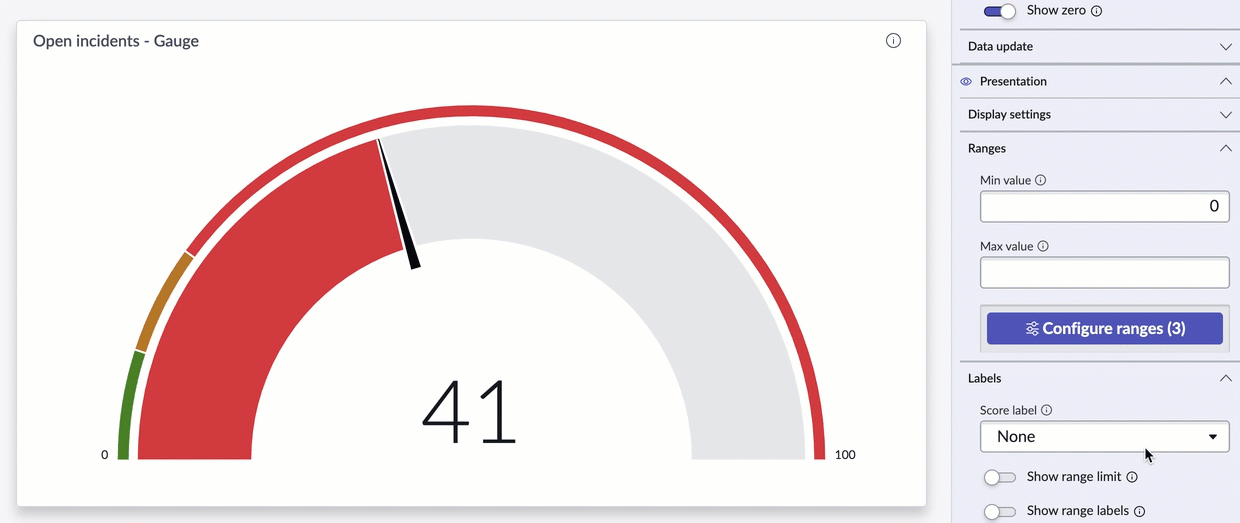

Configure o. Rótulos para o medidor.
-
Escolha o rótulo Pontuação Nenhum .
As outras opções são Rótulo de métrica e Rótulo de intervalo. Como a métrica está no nome da visualização, é redundante rotular o valor no medidor com incidentes. O rótulo Intervalo fornece a opção de tornar o rótulo o texto primário da visualização em vez de o valor.
-
Selecione Mostrar limite de intervalo .
O limite do intervalo adiciona os valores inferiores de cada intervalo e o limite superior do medidor à visualização.
-
Selecione Mostrar rótulos de intervalo .
Os rótulos de intervalo que você configurou adicionam contexto para cada um dos intervalos.
Você criou três regras para mostrar se o valor de pontuação única está alinhado com o que você deseja ver.
Resultado
Você criou uma visualização de medidor com base em uma única métrica, Incidentes em aberto. Você também configurou opções de usuário relacionadas a filtros e detalhamentos, e configurou o tamanho, a rotulagem e os intervalos da visualização.
