A visualização de dados de pizza usa uma forma circular para mostrar a proporção ou a porcentagem de diferentes categorias ou grupos. Cada parte do círculo (ou "fatia") representa uma categoria ou grupo diferente, e o tamanho de cada fatia é proporcional ao tamanho do grupo ou categoria que representa.
Antes de Iniciar
Função necessária: Qualquer pessoa com acesso a dados pode criar uma visualização desses dados em qualquer painel que possa ser editado. Os usuários com a função itil, report_user, admin ou viz_creator podem criar uma visualização no Designer de visualizações. Se você criar uma visualização no Designer de visualizações, Ele é salvo na Biblioteca. Para obter mais informações sobre acesso, consulte Controle de acesso Report_viewe. Funções da Análise da plataforma.
Por Que e Quando Desempenhar Esta Tarefa
Use este tipo de visualização para mostrar a proporção de peças que formam um todo, como a distribuição de despesas em um orçamento ou a distribuição de incidentes entre grupos de atribuição.
Procedimento
-

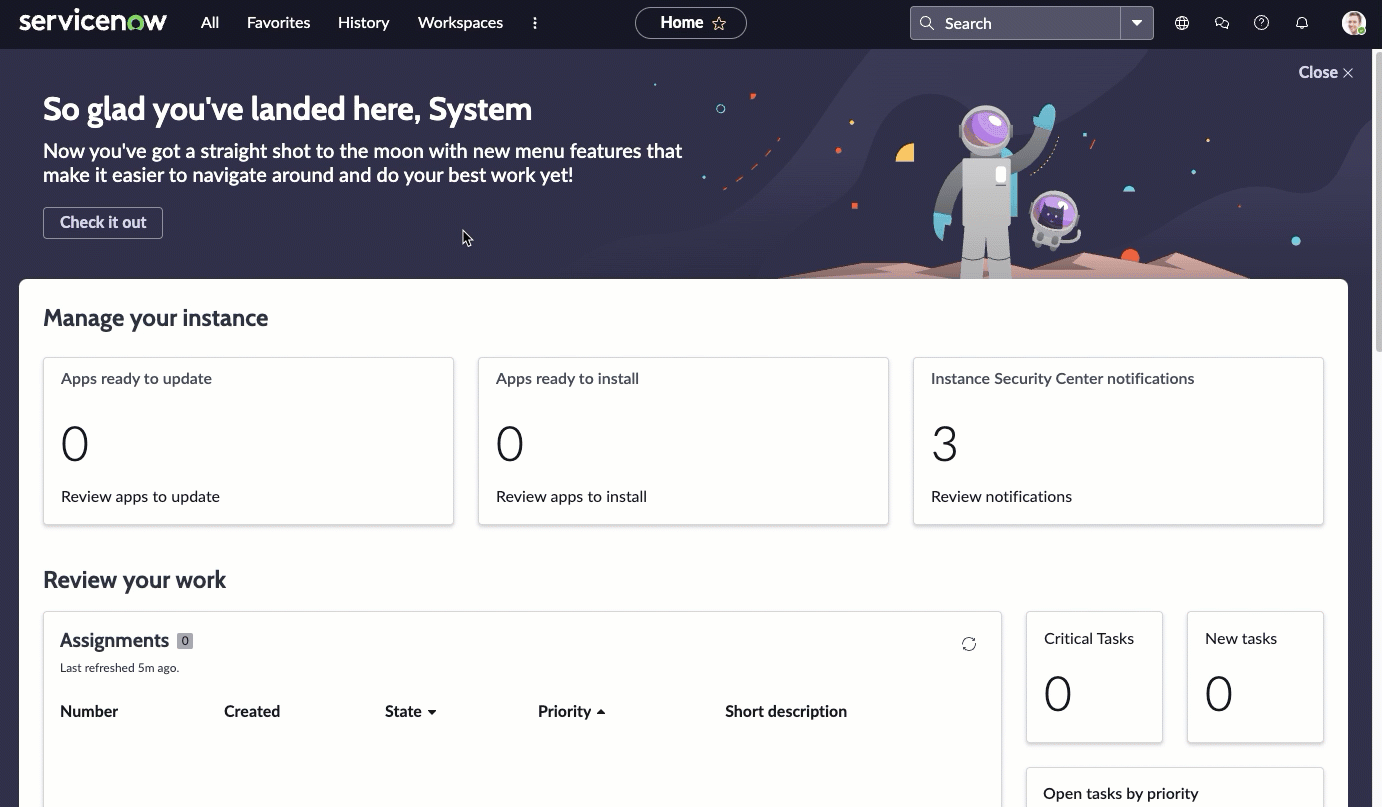

Siga as primeiras etapas para Crie uma visualização de dados de pizza ou rosca:
-
Navegar até ou abra um painel em linha e selecione Editar .
-
Selecione Novo.
-
Selecione a pizza (
) tipo de visualização.
-
No momento, ignore a seção de cabeçalho e borda e mova para a fonte de dados.
-

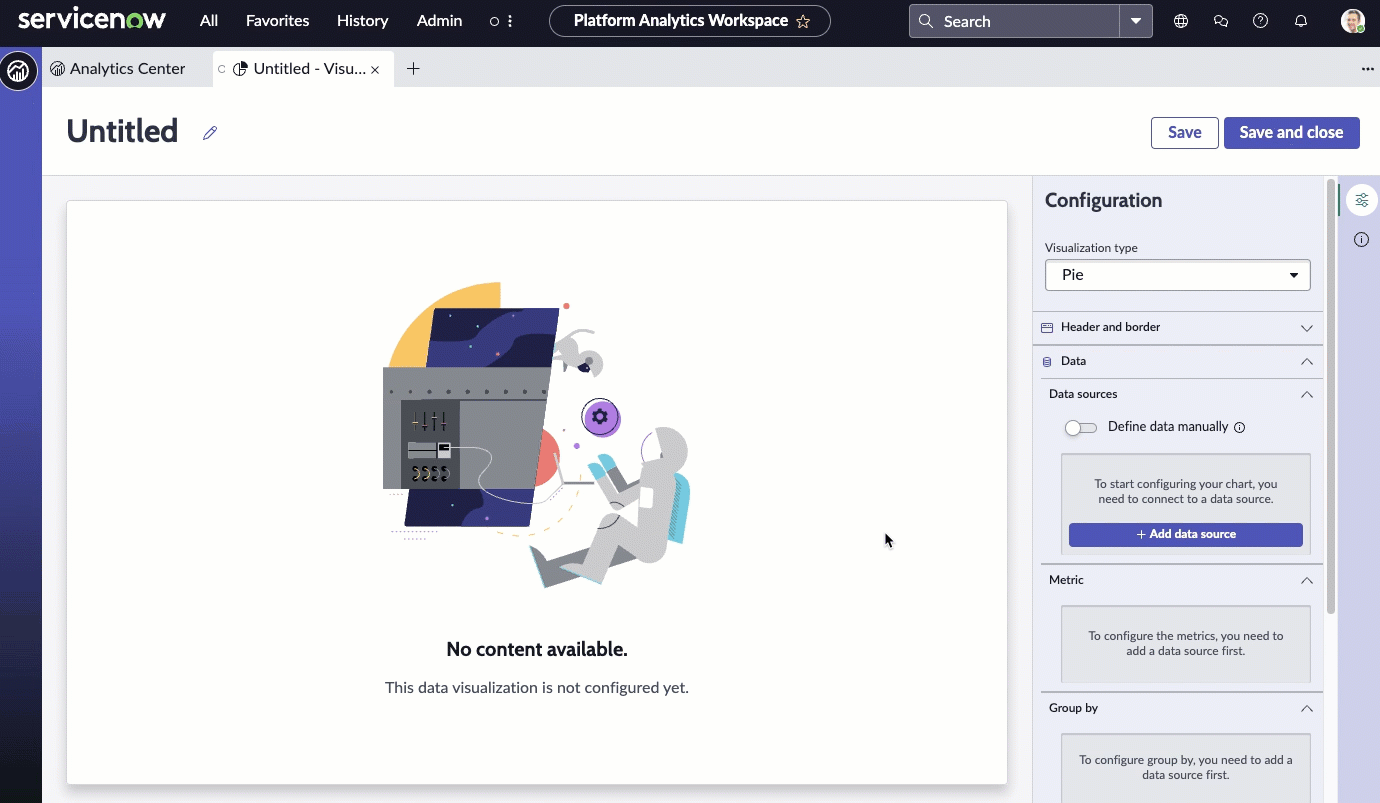

Selecione Adicionar fonte de dados.
-
Escolha a tabela Incidente [incidente].
-
Como esta visualização mostra incidentes em aberto, vamos adicionar a condição Incidents.Open na seção Filtros.
Com este filtro selecionado, a visualização mostra apenas o número de incidentes ativos.
- Opcional:
Selecione Executar para visualizar os registros nos quais a visualização será baseada.
-
Selecione Adicionar esta fonte.
Uma visualização de pizza com o valor atual dos dados selecionados aparece no
Designer de visualizações. Como as únicas informações fornecidas são que a visualização representa incidentes ativos, você verá apenas duas fatias para Ativo: Verdadeiro e Ativo: Falso. Você adiciona prioridade e grupo de atribuição na etapa 4.
-
Agora que você pode ver a visualização, vamos adicionar algum contexto para o usuário.
-
Expanda a seção Cabeçalho e borda.
-
Selecione Mostrar cabeçalho e forneça o título Incidentes em aberto - Grupo de atribuição .
Quando a opção Mostrar cabeçalho está selecionada, você pode adicionar um título e uma descrição. O título do gráfico não é necessariamente igual ao nome da visualização. O nome da visualização o identifica no Designer de visualizações e em uma lista. O título do gráfico aparece na visualização.
-
Insira uma descrição da visualização: Incidentes em aberto de todas as prioridades por grupo de atribuição .
Embora os campos de descrição e título não sejam obrigatórios, essas informações facilitam a compreensão da visualização em um painel e a identificação dela em uma lista.
-
Selecione Salvar e dê o título ao relatório Pizza - Incidentes em aberto .
-
Ignore a seção Métrica.
-
Adicione um Agrupar por para diferenciar as informações na visualização.
Em Agrupar por, selecione Ativo e mude o agrupamento para Grupo de atribuição .
-

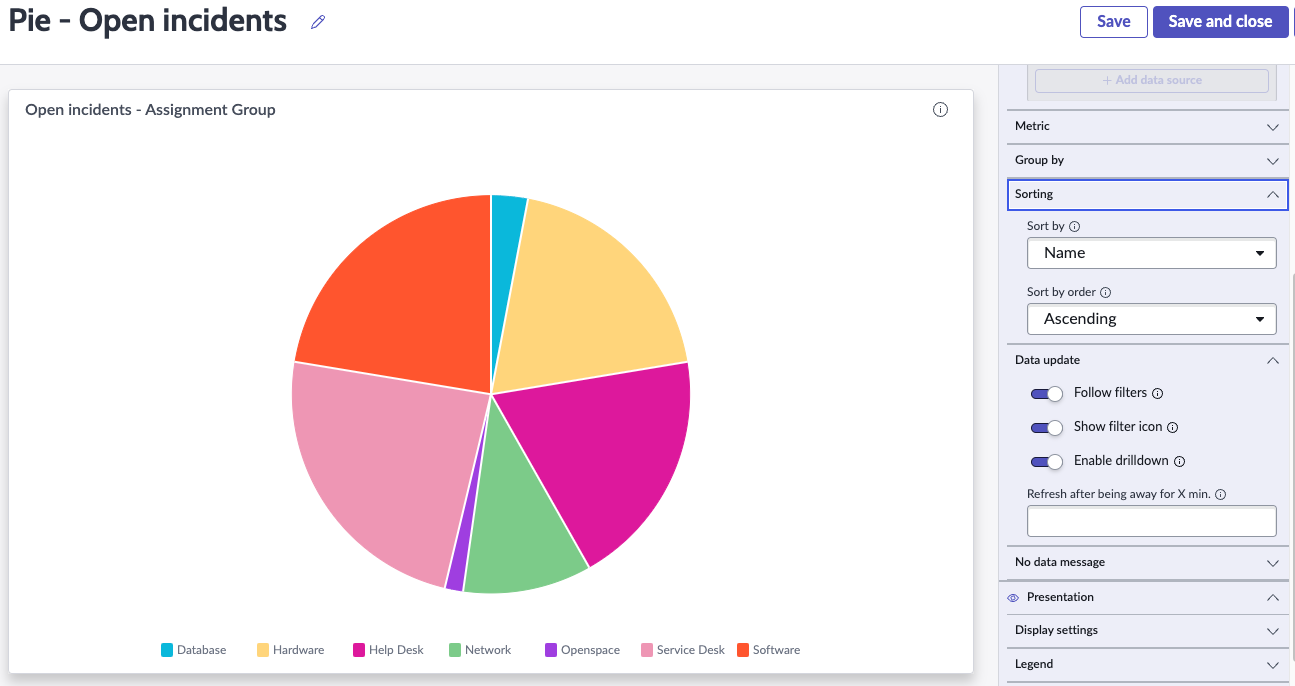

Em Classificação, escolha o campo pelo qual classificar e a ordem da classificação.
-
Escolha classificar por Nome .
-
Escolha Em ordem crescente para a ordem de classificação.
Os segmentos são ordenados pelo nome do grupo de atribuição começando com Banco de dados, Hardware e assim por diante.
-
Em Atualização de dados, configure como o público interage com a visualização.
-
Selecione Seguir filtros.
Esta opção permite que a visualização siga filtros interativos nos painéis em que está posicionada e que são baseados na mesma tabela.
-
Selecione o ícone Mostrar filtro para mostrar o número de filtros aplicados à visualização.
Por exemplo, se os filtros do painel limitarem o valor da visualização, o ícone indicará que você está vendo o número de incidentes em aberto que correspondem aos filtros. Em seguida, você pode verificar quais filtros estão em vigor.
-
Selecione Habilitar detalhamento para permitir que os visualizadores naveguem até informações relevantes selecionando um ponto de dados no gráfico.
Algumas visualizações detalham apenas a lista de dados associados. Os dados da tabela geralmente são restritos por ACLs (access control lists, listas de controle de acesso), e os visualizadores podem não ver todos os registros associados.
Este controle espelha Permitir interação de gráfico . Em Interação de gráfico, você também pode selecionar o destino do detalhamento.
-
Escolha como mostrar o que as fatias na pizza descrevem.
- Mostrar legenda fornece exemplos da codificação por cores para cada valor na visualização. Você pode escolher se deseja mostrar a legenda, onde colocá-la e quanto mostrar. O posicionamento ideal depende do tamanho do contêiner em um painel. Se você tiver mais espaço horizontal, coloque a legenda à esquerda ou à direita. Se você tiver mais espaço vertical, coloque-o acima ou abaixo.
- Mostrar rótulos de dados adiciona o rótulo e as informações de valor ao lado dos segmentos da visualização.
-

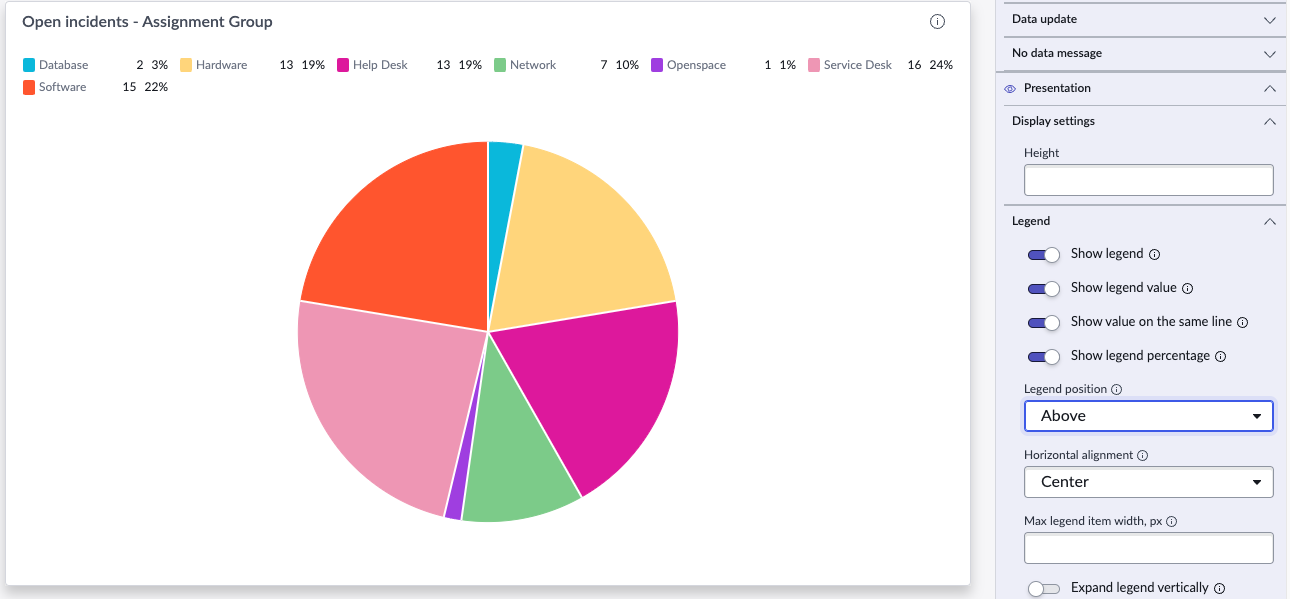

Selecione Mostrar legenda para habilitar as opções de legenda.
-
Selecione Mostrar valor da legenda .
Esta opção adiciona o número associado à métrica. Nesse caso, 7 é adicionado aos incidentes atribuídos ao Rede Grupo de atribuição porque é quantos Incidentes de rede existem.
-
Selecione Mostrar valor na mesma linha para manter o valor com o nome do grupo de atribuição.
-
Selecione Mostrar porcentagem da legenda para fornecer mais informações sobre o valor.
-
Jogue com onde colocar a legenda acima da visualização.
Você pode optar por colocar a legenda acima, abaixo ou à direita ou à esquerda da visualização.
-
Selecione o Centro Alinhamento horizontal .
O alinhamento horizontal não estará disponível se você colocar a legenda à direita ou à esquerda da visualização. Mover a legenda para a esquerda ou para a direita da visualização. (O início e o fim são à direita e à esquerda para idiomas que leem da direita para a esquerda.)
-
Altere a Largura máxima do item de legenda para dar mais ou menos espaço a esses valores.
-
Limpar Mostrar legenda e selecione Mostrar rótulos de dados .
-
Escolha o. Tipo de rótulo de dados .
Você pode escolher Valor para mostrar o número ao lado do rótulo, Porcentagem para mostrar a porcentagem que o valor representa ou Valor e porcentagem para mostrar ambos.
-
Altere o Tamanho máximo do rótulo para 50 .
Os rótulos são encapsulados em linhas adicionais. O tipo de truncamento não faz diferença, porque os rótulos são encapsulados.
-
Limpe o. Rótulos de quebra de linha opção.
Ao mudar o tipo de truncamento, você pode ver que a extremidade substitui as extremidades dos rótulos mais longos por três pontos. Selecione Iniciar e os três pontos substituirão a primeira parte dos rótulos mais longos. E o mesmo acontece quando você seleciona o meio.
-
Escolha o. Padrão tipo de cor para a visualização.
- Padrão Aplica as cores associadas ao seu tema de UX.
- Paleta de cores Usa matizes da mesma cor, por exemplo, Azul claro a escuro.
- Elemento fixo especifica a mesma cor para cada elemento, como incidentes de hardware. Todas as visualizações de dados que usam cores de elemento fixo mostram o mesmo elemento na mesma cor.
Resultado
Você criou uma visualização de pizza agrupada em um valor. Você também configurou o rótulo, a legenda e as cores da visualização.
