Crie uma visualização de mapa de árvore para um widget de detalhamento
Versão de lançamento: Zurich
Atualizado 31 de jul. de 2025
4 min. de leitura
Para exibir uma hierarquia de elementos de detalhamento, use uma visualização de mapa de árvore.
Antes de Iniciar
Função necessária: pa_power-user ou administrador
Por Que e Quando Desempenhar Esta Tarefa
Nota:
Este recurso faz parte do IU principalfront-end Não é compatível com Análise da plataformapainéis ou Construtor de IUpáginas, exceto até uma extensão limitada quando migradas no modo de compatibilidade. Para criar Análise da plataformacomponentes, consulte Visualizações de dados em Análise da plataformaou Filtros em Análise da plataforma.
Este recurso está no modo de manutenção e não está mais sendo aumentado ou alterado. Somente correções de segurança para este recurso serão abordadas.

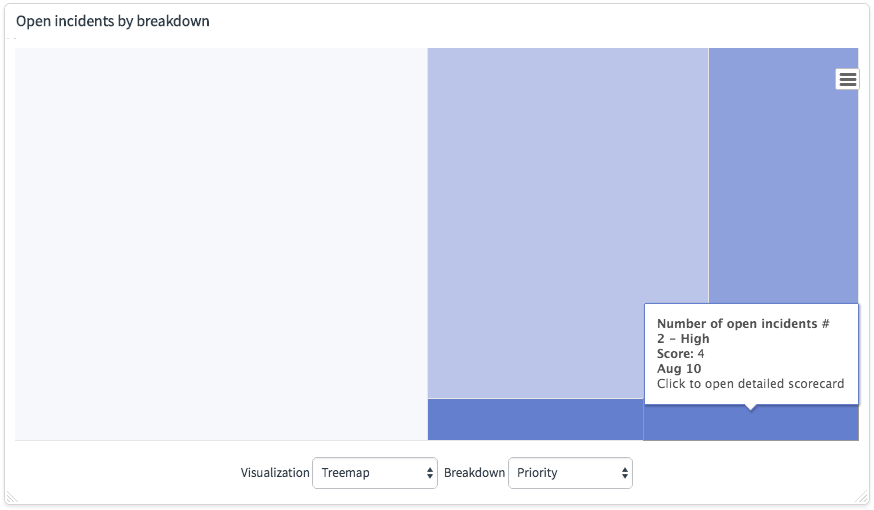

Se os elementos de um detalhamento forem diferentes em favorabilidade, ou se você quiser comparar cada elemento de detalhamento com um destino de indicador, poderá usar um mapa de árvore. Os mapas de árvore usam retângulos aninhados com o tamanho que representa a proporção relativa do elemento e a cor que representa a favorabilidade.Figura 1. Visualização de mapa de árvore
Procedimento
Navegar até Tudo > Performance Analytics > Widgets e clique em Novo .
Em Nome dê ao widget um nome que reflita as informações que estão sendo exibidas.
Em Tipo campo, selecione Detalhamento .
Se você mudar o valor de Tipo depois de preencher outros campos, esses campos serão limpos.
Em Visualização campo, selecione Mapa de árvore .
Você pode permitir que o usuário alterne entre visualizações. Selecione Mostrar seletor de visualização em Configurações de exibição .
Em Indicador selecione o indicador principal que você deseja detalhar.
Selecione o detalhamento para agrupar as pontuações.
Você também pode definir um detalhamento e um elemento para filtrar as pontuações.
Para que o widget mostre pontuações agrupadas pelos elementos de um detalhamento, selecione um detalhamento no Detalhamento campo. Não selecione um elemento ou um segundo detalhamento.
Você pode fazer com que o widget mostre elementos diferentes dependendo das características do visualizador. Para fazer isso, especifique um filtro de elementos no Configurações de elemento . Não especifique um elemento no Elemento campo. Você pode personalizar somente os elementos de detalhamento de primeiro nível. Para obter mais informações, consulte Recursos visuais personalizados.
Para que o widget mostre pontuações filtradas por um elemento de um detalhamento e agrupadas pelos elementos de outro detalhamento, selecione o detalhamento de filtragem e o elemento no Detalhamento e. Elemento campos. Em seguida, selecione o detalhamento de agrupamento em 2º detalhamento campo. O widget mostra as pontuações de cada elemento do 2º detalhamento mas somente se corresponderem ao primeiro Detalhamento e. Elemento .
Nota:
Os detalhamentos de segundo nível devem ser habilitados no registro do indicador, no Coletar matriz de detalhamento .
Para ter um segundo detalhamento, Seguir elemento deve ser desabilitado. Os detalhamentos do painel contam como um nível de detalhamento dos dois possíveis.
O widget também pode mostrar pontuações agrupadas por um detalhamento e filtradas por um elemento que o usuário seleciona em um painel de detalhamento. Selecione o detalhamento de agrupamento no Detalhamento campo. Em seguida, selecione Seguir elemento conforme descrito em uma etapa posterior.
Importante:
Se o widget for para um indicador de fórmula, todos os indicadores de contribuição na fórmula devem oferecer suporte ao detalhamento. Caso contrário, uma mensagem de erro em vez de um valor aparecerá no widget em um painel.
Em Método de coloração , selecione se deseja classificar a favorabilidade com base na pontuação, mudança para pontuação, percentual de mudança ou meta do indicador.
Selecione a cor que indica um positivo no Cor positiva campo.
Dependendo de Método de coloração , talvez seja necessário selecionar um Cor negativa
Opcional: Preencha qualquer um dos seguintes campos:
Campo
Descrição
Série temporal
Execute uma função nas pontuações para um período de tempo específico, como aplicar uma soma ou média de 7 dias. de ser aplicado ao indicador. Para obter mais informações, consulte Aplicar agregações de séries temporais.
Nota:
Os calendários comerciais e fiscais não são compatíveis com agregações de séries temporais. Não é possível definir uma agregação de séries temporais em um widget para um indicador que usa esse calendário.
Classificação ativada
Direção da classificação
Classifique os dados no Classificar em atributo. Em seguida, selecione se deseja classificar em ordem crescente ou decrescente.
Nota:
O sistema tenta classificar os dados com base nas pontuações do trabalho de coleta mais recente. Se o trabalho mais recente não coletou pontuações, o. Classificar em a configuração foi ignorada.
Esquema de cores
Um espectro de cores para as pontuações de todos os detalhamentos. Se apenas um detalhamento for mostrado, somente a primeira cor será usada.
Se você não especificar um esquema de cores, as cores definidas na propriedade do sistema glide.ui.chart.default.colorsaplicar.
Você pode criar seu próprio esquema de cores em vez de usar um esquema de cores fornecido. Para obter mais informações, consulte Crie um esquema de cores.
Opcional: Revise o. Configurações e altere as configurações conforme desejado.
